LoRaWan1302: Hochleistungs-Front-End-LoRaWan-Gateway-Modul SX1302
- LoRaWan1302 ist ein von NiceRF entwickeltes LoRaWan-Gateway-Frontend-Modul. Es zeichnet sich durch hohe Leistung, geringe Größe und SPI-Schnittstelle aus. Das Modul basiert auf dem Chip-Schema SX1302 und SX1250 und ist nach dem offiziellen Semtech-Standard konzipiert. Eingebauter TCXO-Quarzoszillator und Temperatursensor unterstützen verschiedene Frequenzbänder von 433/470/868/915 MHz. Weitere Frequenzen können individuell angepasst werden.
- LoRaWan1302 ist ein Transceiver mit Doppelantenne, der die Sendeantenne von der Empfangsantenne trennt.
- Das LoRaWan-Gateway-Modul ist mit einer Ausgangsleistung von 1,5 W, einer integrierten kleinen Größe und einem Temperatursensor ausgestattet.
- LoRaWan1302-Module werden streng bleifrei hergestellt und getestet und entsprechen den RoHS- und REACH-Standards.
| Parameter | Mindest | Typ. | Max | Einheit | Zustand | |
| Betriebszustand | ||||||
| Betriebsspannungsbereich | 4 | 5,0 | 5.5 | V | ||
| Temperaturspannung | -40 | 85 | ℃ | |||
| Stromverbrauch | ||||||
| Empfangsstrom | <40 | mA | @9 Kanäle alle offen | |||
| Strom übertragen | <2000 | mA | @32dBm | |||
| Parameter | ||||||
| Frequenzbereich | 340 | MHz | ||||
| 860,75 | 868,3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915MHz | ||
| Ausgangsleistungsbereich | 14 | 32 | dBm | @868MHz | ||
| Empfangsempfindlichkeit | -134 | dBm | @SF=10,,BW=125kHz | |||
| Chip | SX1302 |
| Schnittstelle | SPI |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Ausgangsleistung | 1,5 W |

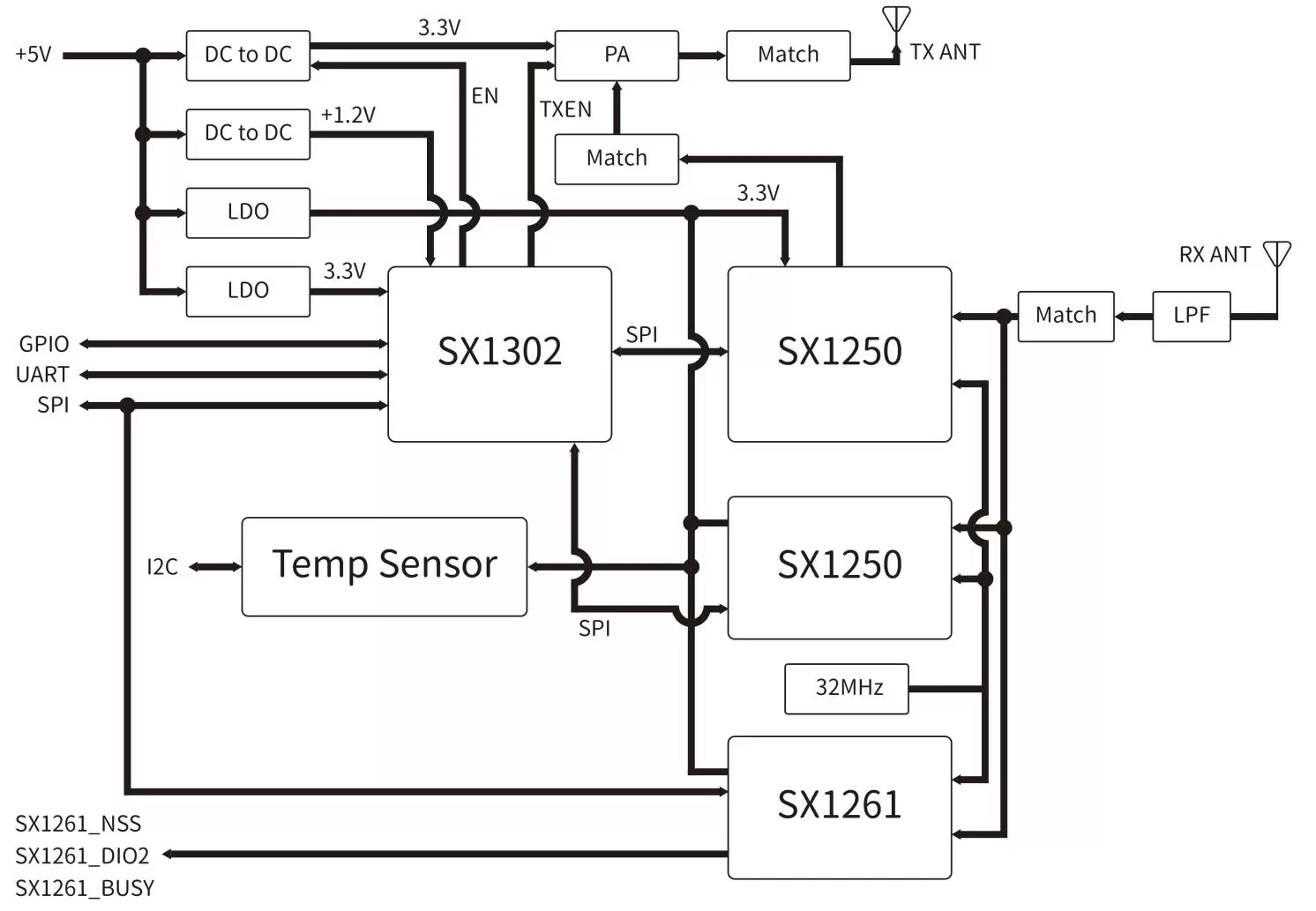

Funktionen des SX1302 LoRaWan Gateway-Moduls LoRaWan1302
- LoRa-Langstreckenmodultechnologie
- Vollduplex
- Gleichzeitiger Empfang von LoRa-Paketen
- Duales digitales Tx- und Rx-Radio-Frontend
- Dynamische Datenratenanpassung (ADR)
- Multi-LoRa-Spreizfaktor
- Maximal 10 Kanäle
- 8 x Multi-SF-LoRa-Kanäle (SF7 bis SF12 mit 125 kHz Bandbreite)
- 1x LoRa-Kanal (Bandbreite 125/250/500 kHz)
- 1 x FSK-Kanal
Anwendung des SX1302 LoRaWan Gateway-Moduls LoRaWan1302
- Intelligente Stadt
- Smart Metering (Wasser-, Strom-, Gaszähler)
- Landwirtschaftliches Monitoring
- Bewässerungssteuerung
- Internet der Dinge (IoT)
- M2M
- Drahtlose Sensoren
- Drahtlose Alarm- und Sicherheitssysteme

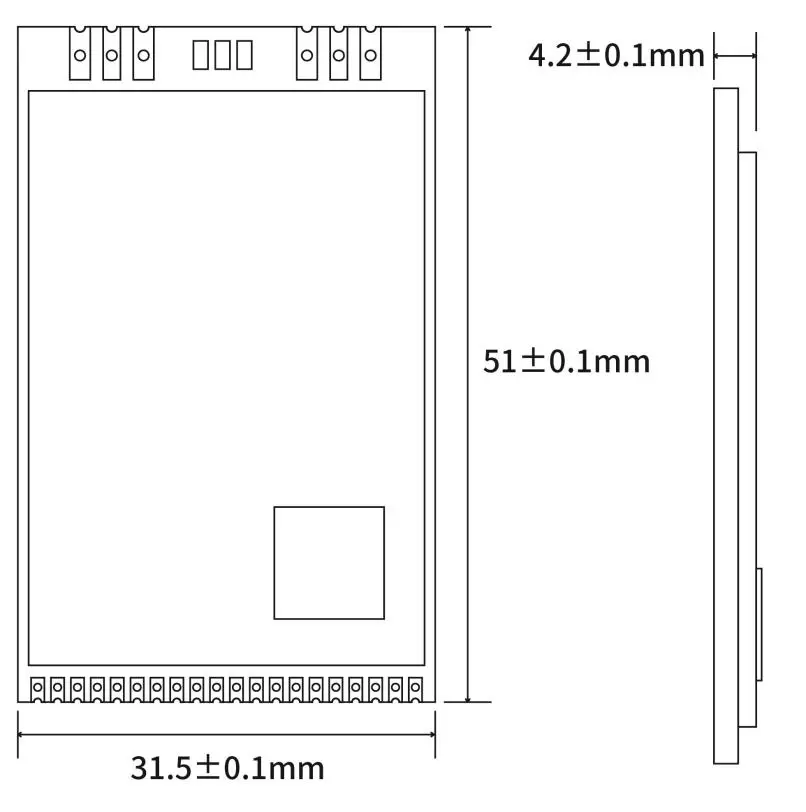

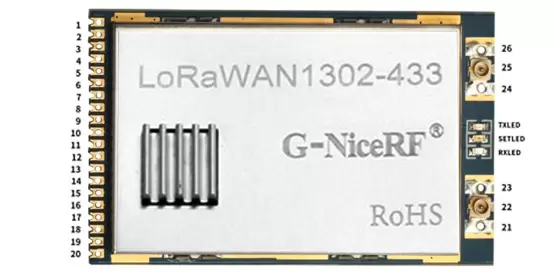

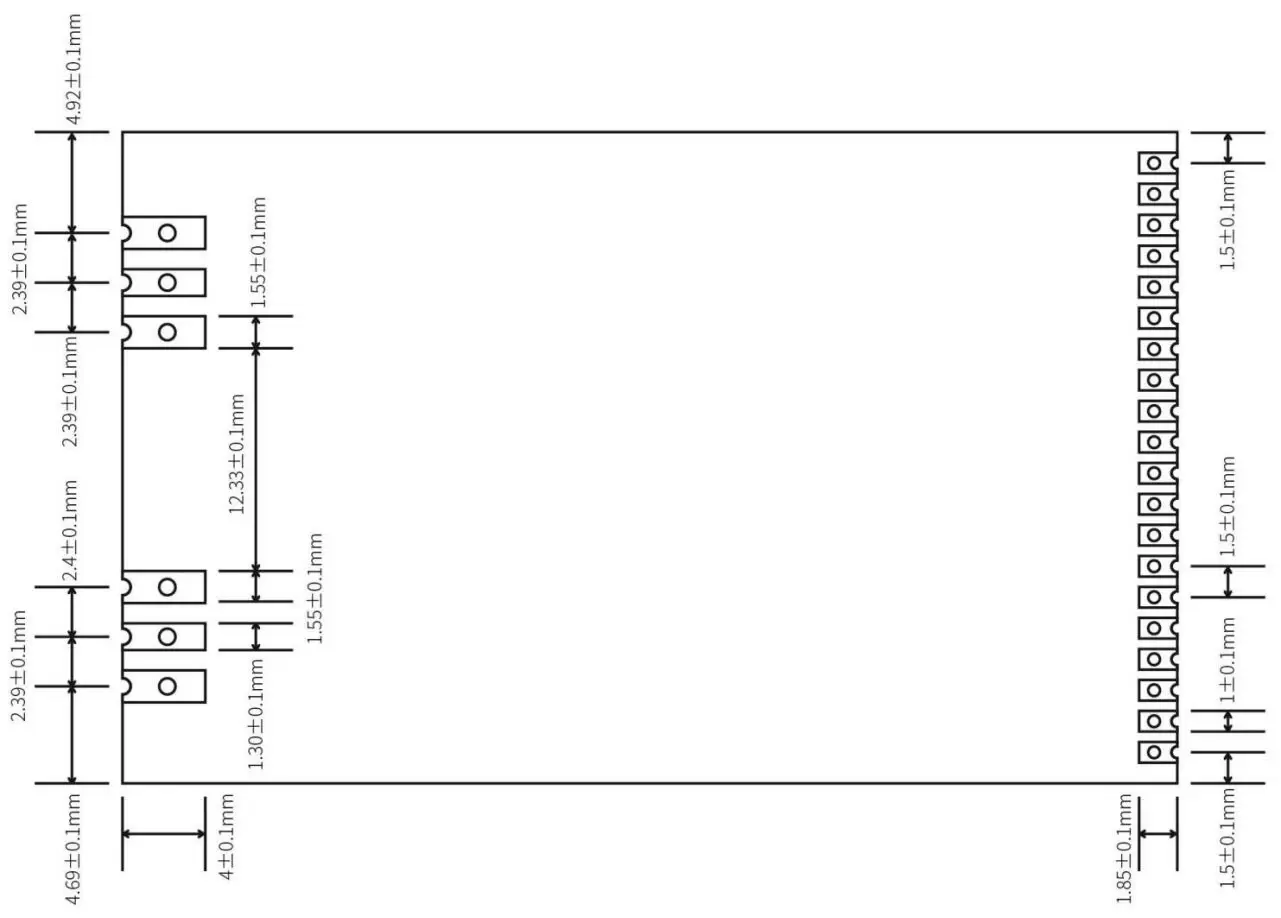

| Stift | Definition | Typ | Beschreibung |
| 1 | VCC | Stromversorgung (VCC) | Stromversorgung |
| 2 | VCC | Stromversorgung (VCC) | Stromversorgung |
| 3 | Masse | Stromversorgung (GND) | Boden |
| 4 | SX1261_DIO1 | Eingabe/Ausgabe | DIO1 von SX1261 |
| 5 | GPIO6 | Eingabe/Ausgabe | GPIO von SX1302 |
| 6 | SX1302_UART_TX | Eingabe/Ausgabe | UART TXD von SX1302 |
| 7 | SX1302_UART_RX | Eingang | UART TXD von SX1302 |
| 8 | HOST_CSN | Ausgabe | CSN von SX1302 |
| 9 | HOST_MISO | Eingang | MISO von SX1302 |
| 10 | HOST_MOSI | Eingang | MOSI von SX1302 |
| 11 | HOST_SCK | Eingang | SCK von SX1302 (max. 10 MHz Takt) |
| 12 | Masse | Stromversorgung (GND) | Boden |
| 13 | SX1302_RESET | Eingang | Zurücksetzen von SX1302 |
| 14 | PPS | Ausgabe | PPS von SX1302 |
| 15 | SX1261_DIO2 | Ausgabe | DIO2 von SX1261 |
| 16 | SX1261_NSS | Eingang | NSS von SX1261 |
| 17 | SX1261_BUSY | Ausgabe | BELEGT von SX1261 |
| 18 | I2C_SCL | Eingang | SCL von STTS751 |
| 19 | I2C_SDA | Eingabe/Ausgabe | SDA von STTS751 |
| 20,21,23,24,26 | Masse | Stromversorgung (GND) | Boden |
| 22 | RXANT | Eingang | 50 Ohm Antenne anschließen |
| 25 | TXANT | Ausgabe | 50 Ohm Antenne anschließen |
