LN610-X1: 100 mW LoRaWAN-Knoten-RF-Modul
- LN610-X1 ist ein LoRaWAN-Knotenmodul. LG1301-PF/ LG1301-SE sind LoRaWAN-Gateways. LN610-X1 kann mit LG1301 zusammenarbeiten, um ein LoRaWAN-System aufzubauen, wenn darin Firmware enthalten ist.
- LN610-X1 ist ein Hardwaremodul. Im Inneren befindet sich eine MCU, aber keine Firmware ist implementiert. Wenn Firmware implementiert ist, kann die folgende Funktion unterstützt werden und entweder LG1301-PF oder LG1301-SE können mit LN610-X1 arbeiten. Einzelheiten zu diesen beiden Gateways finden Sie im Datenblatt des Gateways.
Hinweis: Kein LDO an Bord, die Stromversorgung sollte 1,8–3,6 V betragen. 3,3 V werden empfohlen.
Die folgenden Parameter sind VCC=3,3 V, mit 50-Ohm-Kupferachsen-Testinstrumentierung.
| Parameter | Min | Typ | Max | Vereinigen | Zustand |
| Arbeitszustand | |||||
| Arbeitsspannungsbereich | 1.8 | 3.3 | 3.6 | V | |
| Temperaturspannung | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| Strom empfangen | 18 | mA | @Vcc=3,3V | ||
| Strom übertragen | 110 | 120 | 130 | mA | Vcc=3,3 V, Tx=20 dBm |
| Schlafstrom | < 2 | 3 | uA | CS Active H | |
| RF-Parameter | |||||
| TX-Leistung | 4 | 18 | 20 | dBm | |
| Empfangssensibilität | -131 | -132 | -133 | dBm | @BW=125KHz,SF=10 |
| Strahlung der 2. Harmonischen | -45 | dBm | |||
| Strahlung der 3. Harmonischen | -50 | dBm | |||
| Ausgangsleistung | 100 mW |
Merkmale des LoRaWAN-Knoten-RF-Moduls LN610-X1
- LoRaWAN-Protokoll unterstützt
- 8-Kanal-Kommunikation gleichzeitig
- OTAA & ABP
- Große Reichweite und kleine Größe
- ADR
- EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M
Anwendung des LoRaWAN-Knoten-RF-Moduls LN610-X1
- Intelligente Stadt
- Smart Metering (Wasser-, Strom-, Gaszähler)
- Landwirtschaftliche Überwachung
- Bewässerungskontrolle
- Internet der Dinge (IoT)
- M2M
- Drahtlose Sensoren
- Drahtlose Alarm- und Sicherheitssysteme

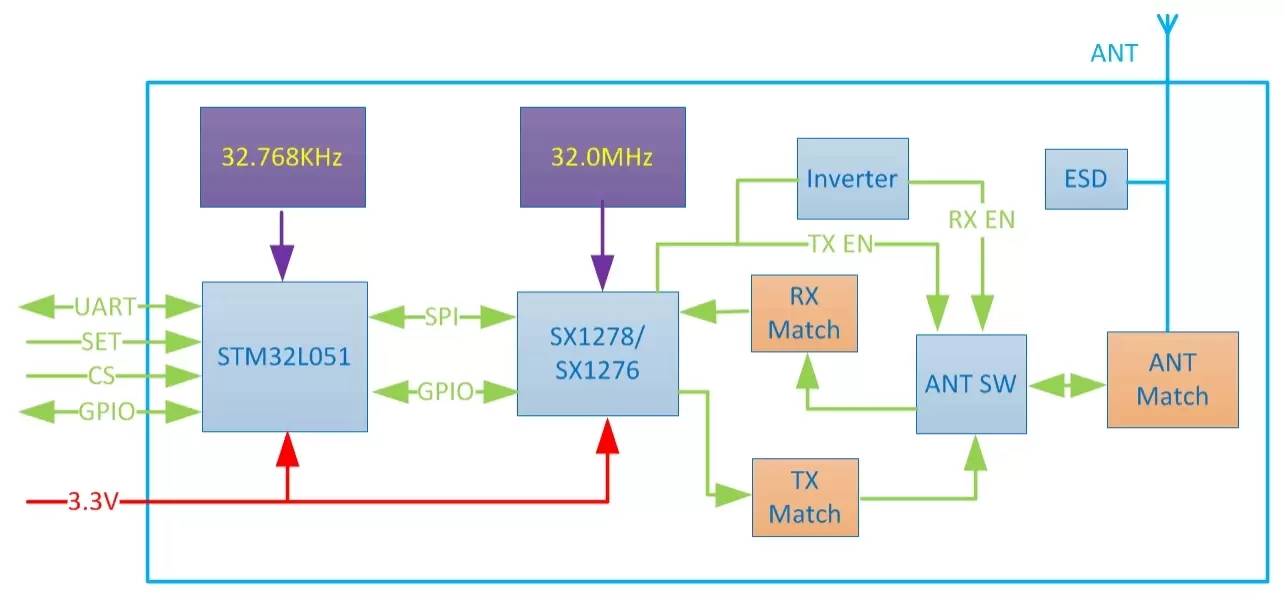

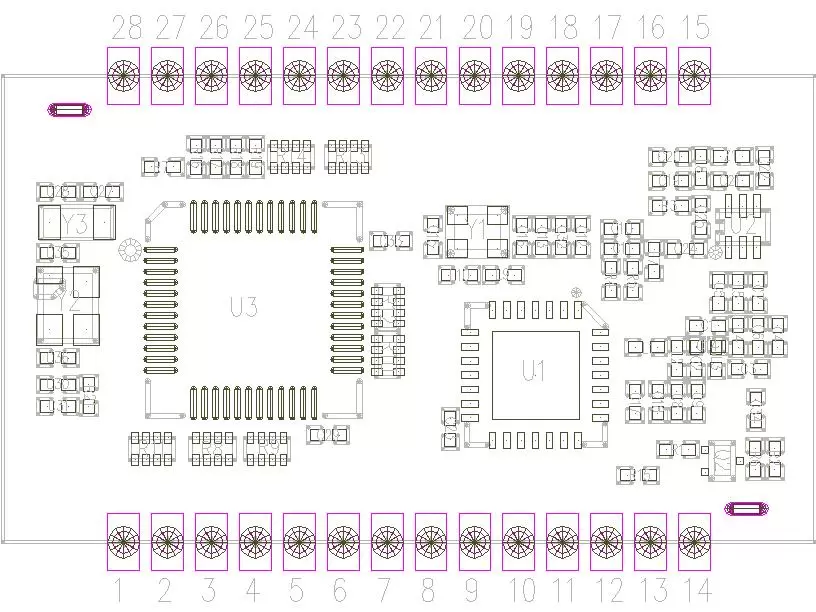

| Stift | Pin-Name | Typ | Beschreibung |
| 1 | CTS2 | E/A | UART2_CTS / GPIO |
| 2 | RTS2 | E/A | UART2_RTS / GPIO |
| 3 | TXD2 | E/A | UART2_TXD / GPIO |
| 4 | RXD2 | E/A | UART2_RXD / GPIO |
| 5 | NSS | E/A | SPI1_NSS / GPIO |
| 6 | SCK | E/A | SPI1_SCK / GPIO |
| 7 | MISO | E/A | SPI1_MISO / GPIO |
| 8 | MOSI | E/A | SPI1_MOSI / GPIO |
| 9 | PB0 | E/A | GPIO |
| 10 | PB1 | E/A | GPIO |
| 11 | PB2 | E/A | GPIO |
| 12 | TXD3 | E/A | UART3_TXD / GPIO |
| 13 | RXD3 | E/A | UART3_RXD / GPIO |
| 14、16、27 | GND | GND | Boden |
| 15 | AMEISE | Antenne | Mit 50-Ohm-Koaxialantenne verbinden |
| 17 | RTS1 | E/A | USART1_RTS / GPIO |
| 18 | CTS1 | E/A | USART1_CTS / GPIO |
| 19 | SWDIO | E/A | Firmware-Download / Debug |
| 20 | SWCLK | E/A | Firmware-Download / Debug |
| 21 | RX1 | E/A | USART1_RXD1 / GPIO |
| 22 | TX1 | E/A | USART1_TXD1 / GPIO |
| 23 | SCL1 | E/A | I2C1_SCL / GPIO |
| 24 | SDA1 | E/A | I2C1_SDA / GPIO |
| 25 | PC13 | E/A | GPIO |
| 26 | ZURÜCKSETZEN | Eingang | Zurücksetzen der MCU |
| 28 | VCC | Leistung (VCC) | Stromversorgung (typische Spannung) |

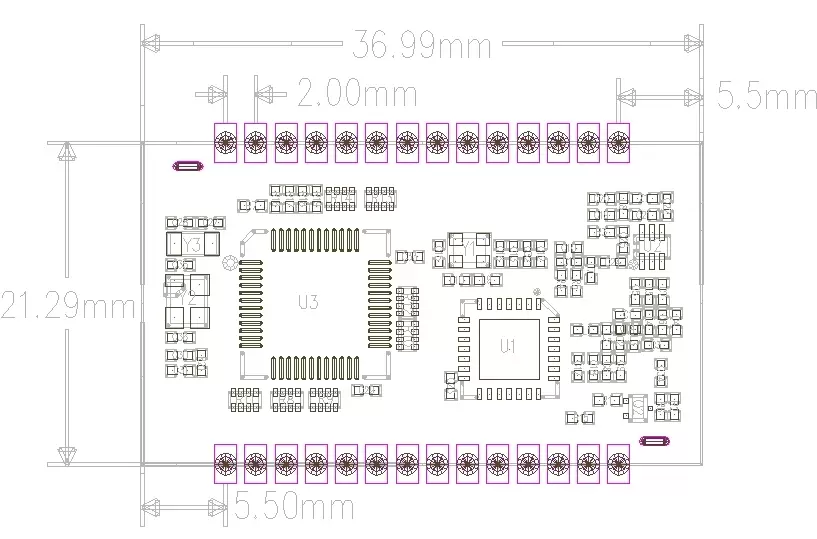

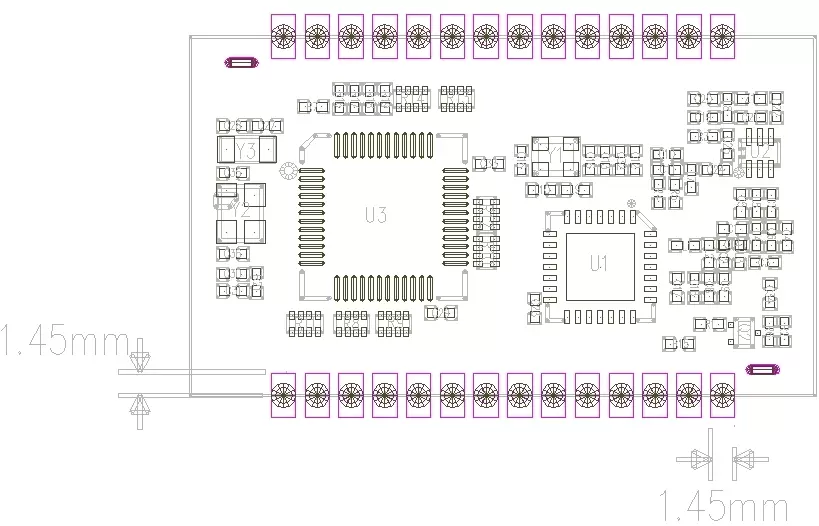

Maximale Höhe: 2,7 mm
