LN610-X1: 100 mW LoRaWAN-Knoten-HF-Modul
Modulation: LoRa
Chip: Andere
Ausgangsleistung: 100 mW
Frequenz: Andere
Größe (mm):36,99*21,29
HEIM > PRODUKTE > LORAWAN-GATEWAY UND -KNOTEN > LN610: 100 MW KLEINES LORAWAN-KNOTEN-HF-MODUL
LN610: 100 mW kleines LoRaWAN-Knoten-HF-Modul
- LN610 ist das LoRaWAN-Knotenmodul. LG1301-PF/LG1301-SE sind LoRaWAN-Gateways. LN610 arbeitet mit LG1301 zusammen, um ein LoRaWAN-System aufzubauen. Dieses LoRaWAN-System integriert das Protokoll LoRAWAN V1.0 und unterstützt Klasse C.
- Bei Dateneingabe in LN610 überträgt LN610 die Daten an LG1301. Nach Empfang der Daten vom LG1301 gibt LN610 die empfangenen Daten an die serielle Schnittstelle aus. Die gesamte drahtlose Kommunikation entspricht dem LoRaWAN-Protokoll.
- Entweder LG1301-PF oder LG1301-SE können mit LN610 verwendet werden. Einzelheiten zu diesen beiden Gateways finden Sie im Datenblatt des Gateways.
★ Hinweis: Die folgenden Parameter sind VCC = 3,3, mit 50-Ohm-Kupferachsen-Testinstrumentierung.
| Parameter | Mindest | Typ | Max | Einheit | Zustand |
| Betriebszustand | |||||
| Betriebsspannungsbereich | 1.8 | 3.3 | 3.6 | V | |
| Temperaturspannung | -40 | 85 | ℃ | ||
| Stromverbrauch | |||||
| Empfangsstrom | 18 | mA | @Vcc=3,3 V | ||
| Strom übertragen | 100 | 110 | 120 | mA | Vcc = 3,3 V, Tx = 20 dBm |
| Schlafstrom | <2 | 3 | uA | CS Active H | |
| HF-Parameter | |||||
| TX-Leistung | 4 | 18 | 20 | dBm | |
| Empfangsempfindlichkeit | -131 | -132 | -133 | dBm | @BW=125KHz,SF=10 |
| Strahlung der 2. Harmonischen | -45 | dBm | |||
| Strahlung der 3. Harmonischen | -50 | dBm | |||
| Schnittstelle | Uart |
| Ausgangsleistung | 100 mW |

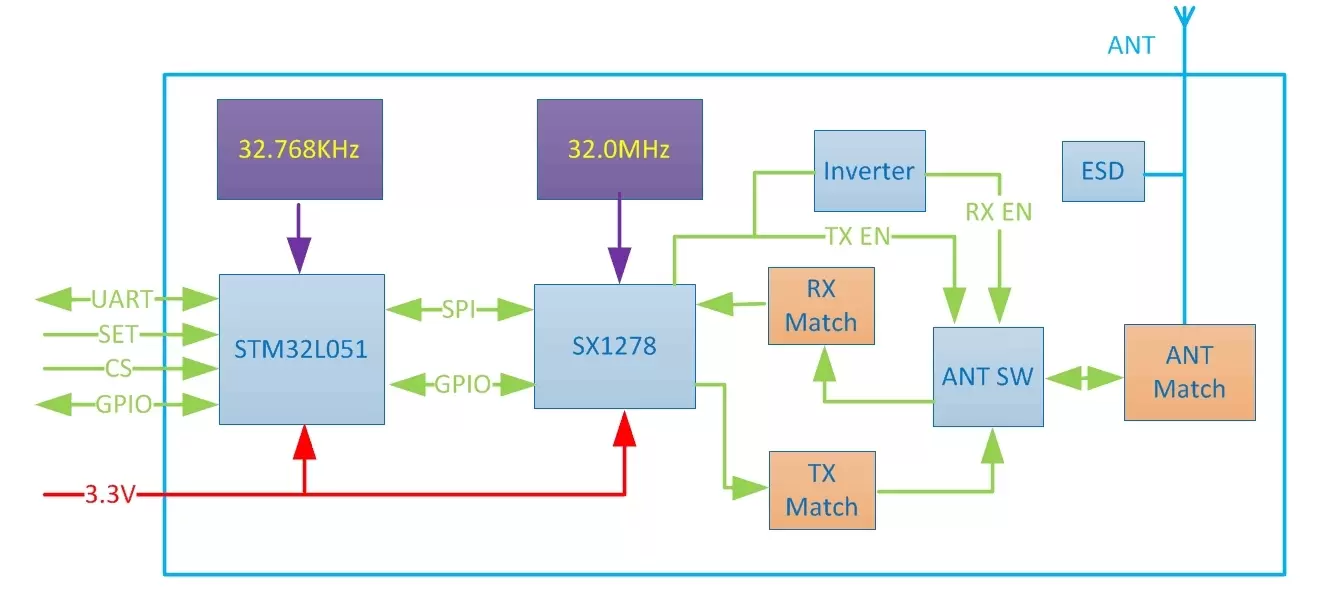

Funktionen des LoRaWAN-Knoten-HF-Moduls LN610
- LoRaWAN-Protokoll wird unterstützt
- Uart-Schnittstelle
- AES128-Verschlüsselung
- 8-Kanal-Kommunikation gleichzeitig
- Konfigurierbare Parameter
- OTAA und ABP
- Große Reichweite und kleine Größe
- ADR
- EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M
Anwendung des LoRaWAN-Knoten-HF-Moduls LN610
- Intelligente Stadt
- Smart Metering (Wasser-, Strom-, Gaszähler)
- Landwirtschaftliches Monitoring
- Bewässerungssteuerung
- Internet der Dinge (IoT)
- M2M
- Drahtlose Sensoren
- Drahtlose Alarm- und Sicherheitssysteme

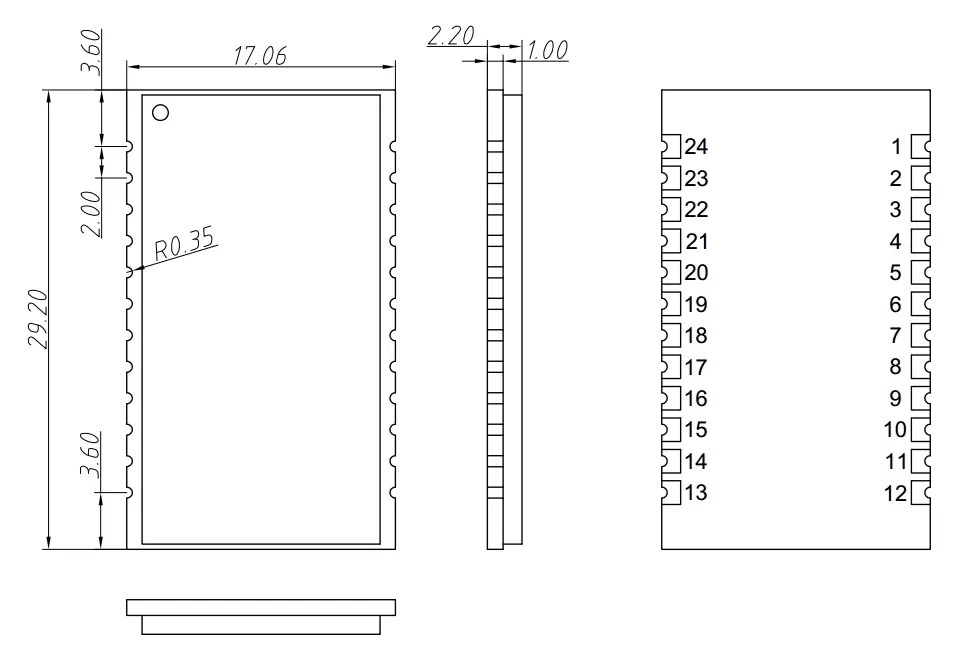

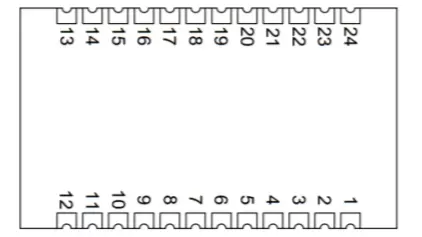

| Stift | Pin-Name | Typ | Beschreibung |
| 1 | PA0 | E/A | Reserviert |
| 2 | PA1 | E/A | Reserviert |
| 3 | PA2/TXLED | Ausgabe | LED blinkt bei tx,Active low |
| 4 | PA3/RXLED | Ausgabe | LED blinkt bei Datenempfang, Aktiv Low |
| 5 | PA8 | E/A | Reserviert |
| 6 | +3,3 V | Stromversorgung (VCC) | Stromversorgung (typische Spannung) |
| 7 | Masse | Stromversorgung (GND) | Boden |
| 8 | ZURÜCKSETZEN | Eingang | Setzen Sie das Modul zurück |
| 9 | PA13/SWDIO | E/A | Reserviert für werkseitige Firmware-Upgrades |
| 10 | PA14/SWCLK | E/A | Reserviert für werkseitige Firmware-Upgrades |
| 11 | NC | ||
| 12 | NC | ||
| 13 | AMEISE | Antenne | Anschluss mit 50 Ohm Koaxialantenne |
| 14 | Masse | Stromversorgung (GND) | Boden |
| 15 | Masse | Stromversorgung (GND) | Boden |
| 16 | PB8 | E/A | Reserviert |
| 17 | PB6 | E/A | Reserviert |
| 18 | PB7 | E/A | Reserviert |
| 19 | PB1/CS | Eingang | 0: Arbeitsmodus, 1: Schlafmodus |
| 20 | PB2/SET | Eingang | 0: Einstellmodus, 1: Normalbetrieb |
| 21 | PA10/RXD | Eingang | RXD dieses Moduls, |
| 22 | PA9/TXD | Ausgabe | TXD dieses Moduls |
| 23 | Masse | Stromversorgung (GND) | Boden |
| 24 | +3,3 V | Stromversorgung (VCC) | Stromversorgung (typische Spannung) |
