Bei drahtlosen Audioanwendungen ist die Audioübertragung über große Entfernungen in vielen Bereichen erforderlich, beispielsweise bei großen Konferenzsystemen, im öffentlichen Rundfunk, bei Veranstaltungen im Freien und bei Musikdarbietungen. Um diesen Anforderungen gerecht zu werden,

Audioübertragungsmodule müssen über mehrere Schlüsselfunktionen verfügen, darunter die Fähigkeit zur Übertragung über große Entfernungen, hohe Klangqualität, geringe Latenz, Stabilität und Anti-Interferenz-Fähigkeit. Um das Problem der Audioübertragung über große Entfernungen zu lösen, hat NiceRF  eine leistungsstarke Transceiver-Modullösung für die Audioübertragung auf den Markt gebracht.

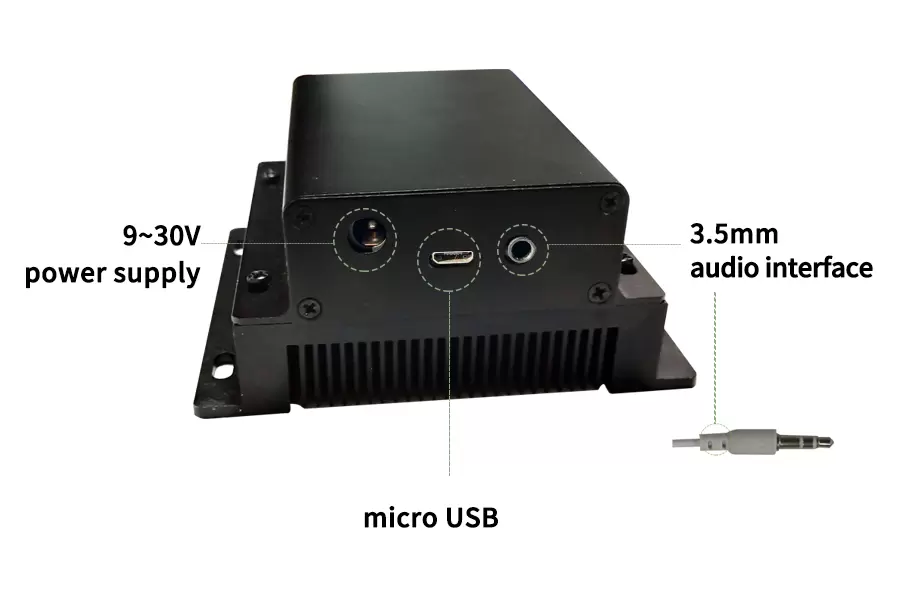

Für das Modul der SA326-Serie  ist  SA356-TX  ein 5-W- Übertragungsmodul , das mit dem Empfängermodul SA326-RX gepaart werden kann . Das SA356-TX ist eine verstärkte 5-W-Version des SA316-TX-Anwendungsboards. Es beginnt sofort nach dem Einschalten zu arbeiten und Benutzer können Frequenz, Lautstärke und andere Parameter des Moduls direkt über eine PC-Software einstellen, was den Entwicklungsprozess erheblich vereinfacht. Dieses Produkt wird häufig in Szenarien eingesetzt, die eine hohe Audioqualität erfordern.

Vorteile des Audio-Transceiver-Moduls

1. Fernübertragung : Übertragungsreichweite 3000  Meter im offenen Gelände

Die Übertragungsentfernung ist ein entscheidender Parameter für die Audioübertragung über große Entfernungen. Das mit einer Sendeleistung von 5 W ausgestattete SA356-Modul kann in offenen, ungehinderten Umgebungen eine Übertragungsreichweite von 3000 Metern erreichen. Dadurch eignet es sich hervorragend für Anwendungen, die eine breite Abdeckung erfordern, wie z. B. große Veranstaltungen im Freien und die Übertragung öffentlicher Plätze.

2. Anforderungen an die Klangqualität : Das Signal-Rausch-Verhältnis beträgt  96 dB , der  Frequenzgang reicht von 20 Hz bis 20 kHz.

Eine High-Fidelity-Audioübertragung ist für Audioanwendungen über große Entfernungen unerlässlich. Das SA356-Modul verfügt über ein hohes Signal-Rausch-Verhältnis von 96 dB, wodurch das Rauschen während der Übertragung  erheblich reduziert und  die Reinheit des Audiosignals gewährleistet werden kann. Darüber hinaus deckt sein Frequenzgangbereich von 20 Hz bis 20 kHz das gesamte hörbare Spektrum von tiefen Bässen bis zu hohen Höhen ab und gewährleistet so eine umfassende Übertragungstreue. Dies ist besonders wichtig für Szenarien wie Musikdarbietungen und Konferenzreden, die eine hochwertige Audioqualität erfordern und ein außergewöhnliches Hörerlebnis bieten.

3.  Geringe Latenz : Die Latenz beträgt weniger als 3 ms

Bei Echtzeit-Audioanwendungen ist die Latenz ein entscheidender Faktor, sei es bei Live-Auftritten oder Videokonferenzen, bei denen die Audio-Video-Synchronisierung von entscheidender Bedeutung ist. Das SA356-Modul hält die Latenz vom Mikrofoneingang bis zur Audioausgabe innerhalb von 3 Millisekunden aufrecht, was nahezu vernachlässigbar ist. Dies gewährleistet eine perfekte Synchronisierung zwischen Ton und Bild, verbessert das Benutzererlebnis und macht es hervorragend für Echtzeitanwendungen geeignet.

4.  Stabilität und Anti-Interferenz-Fähigkeit : Das Modul nutzt das digitale Modulationsschema pi/4 DQPSK und belegt eine Bandbreite von weniger als 300 kHz.

Bei der Audioübertragung über große Entfernungen wirken sich die Stabilität des Signals und seine Störfestigkeit direkt auf die Audioqualität aus. Das SA356-Modul nutzt die digitale Pi/4-DQPSK-Modulation, die für ihre starke Entstörungsfähigkeit und Übertragungsstabilität bekannt ist. Darüber hinaus belegt es eine Bandbreite von weniger als 300 kHz, was die spektrale Effizienz erheblich verbessert und die Wahrscheinlichkeit von Interferenzen verringert. Dadurch kann das SA356-Modul auch in komplexen drahtlosen Umgebungen eine stabile Audioübertragung aufrechterhalten.

5. Übertragungsrate und Abtastrate : Übertragungsrate 204,8 Ksps, Abtastrate48 kHz

Um eine qualitativ hochwertige Audioübertragung zu erreichen, sind Übertragungsrate und Abtastrate entscheidende Parameter, die  berücksichtigt werden müssen . Die Übertragungsrate von 204,8 Ksps und die Abtastrate von 48 kHz des SA356 gewährleisten eine hohe Wiedergabetreue und Klarheit der Audiosignale während der Übertragung. Eine hohe Abtastrate erfasst mehr Klangdetails, sorgt für ein reichhaltigeres und realistischeres Audioerlebnis und erfüllt die Anforderungen einer professionellen Audioübertragung.

Funktionen des SA356-Moduls

UHF-Frequenzband : 500 MHz

Die Übertragungsreichweite beträgt im freien Gelände 3000 Meter

Audiosignal-Rausch-Verhältnis: 96 dB

Frequenzgang: 20 Hz-20 KHz

Die Verzögerung vom Mikrofoneingang bis zur Audioausgabe beträgt weniger als 3 ms

Digitale Modulationsmethode: pi/4 DQPSK

Belegte Bandbreite: <300 KHz

Übertragungsrate: 8 Ksps

Abtastrate: 48 KHz

Elektrische Eigenschaften

Mechanische Größe (Einheit : mm)

Zusammenfassend lässt sich sagen, dass das SA356-Audiomodul hinsichtlich der Übertragungsentfernung und der Klangqualität sehr gut für die Audioübertragung über große Entfernungen geeignet ist. Es eignet sich für drahtlose Mikrofone, groß angelegte Outdoor-Aktivitäten, öffentliche Rundfunkübertragungen und andere Systeme
