BLE-Modul RF2541_PL2 im Bluetooth-Vibrationsprojekt

Ⅰ)Produktinformationen:

Produktname des BLE-Moduls RF2541_PL2

Beschreibung :

RF2541-PL2 ist ein Bluetooth 4.0-BLE-Modul mit geringem Stromverbrauch und verwendet den CC2541 SOC-Chip von TI. RF2541-PL2 kommuniziert mit anderen über die UART-Schnittstelle, mit allen Funktionen von BLE 4.0, ist einfach zu bedienen, zu den Funktionen gehören: geringer Stromverbrauch, große Entfernung und starke Anti-Interferenz-Fähigkeit.

Anwendungen:

• Peripheriegeräte für Mobiltelefone

• Verbrauchergesundheit und medizinische Versorgung

• Human-Interface-Geräte (Tastatur, Hand, Fernbedienung)

• 2,4-G-Energiesysteme mit geringem Stromverbrauch

• Hausautomation

• Sport- und Fitnessgerät

Merkmale:

• Frequenzbereich: 2379–2496 MHz

• Empfindlichkeit bis zu -99 dBm bei 250 kbps

• Datenübertragungsrate: 250 Kbit/s, 500 Kbit/s, 1 Mbit/s, 2 Mbit/s

• GFSK-Modulation

• 2,0–3,6 V Stromversorgung

• Niedriger Strom im Schlafmodus <2uA

• Uart-Schnittstelle

• Master- und Slave-Modus

• RSSI-Ausgabe, Trägererkennungsanzeige

• Erfüllen Sie die BQB- und RoSH-Standards

• Punkt-zu-Punkt, flexibel

• Kommunikationsmodus;

• Hochleistungsfähiger 8051-Kern mit geringem Stromverbrauch

II): Bluetooth-Vibrationskontrollsystem basierend auf dem BLE-Modul RF2541_PL2

2.1 Funktionsbeschreibung:

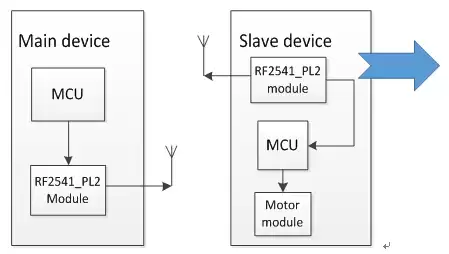

Der Kommunikationsfluss zwischen zwei BLE-Modulen RF2541_PL2: Das Master-Gerät sucht nach dem Slave und baut eine Verbindung auf. Anschließend sendet der Master Steuerinformationen. Der Slave reagiert darauf, um das Starten oder Stoppen des Motors entsprechend den empfangenen Informationen zu steuern. Der Master kann ein kundenspezifisches Gerät oder ein Smartphone sein. Das Slave-Gerät ist eine Sonderanfertigung mit BLE-Modul und Vibrationsmotor.

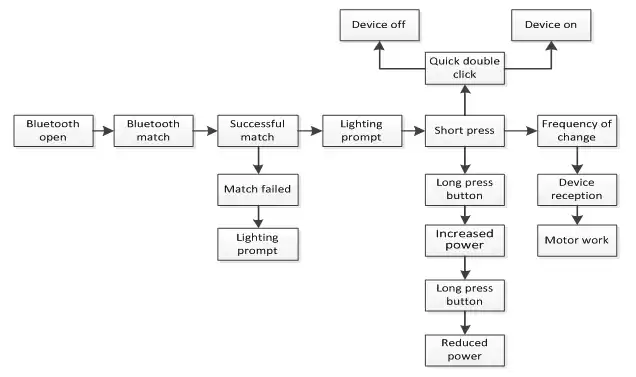

2.2 Geräte-Hardware-Schema im Bluetooth-Vibrationsprojekt:
