AGPS20A-36C: Aktive GPS-Antenne mit hoher Verstärkung
AGPS20A-36C ist eine integrierte aktive Antenne, die speziell für GPS L1 und BD2 B1 entwickelt wurde. Die Antenne besteht aus einer Keramikantenne und einem HF-Koaxialkabel.
HERUNTERLADEN
Produkteigenschaften
| NEIN | Artikel | Technische Daten |

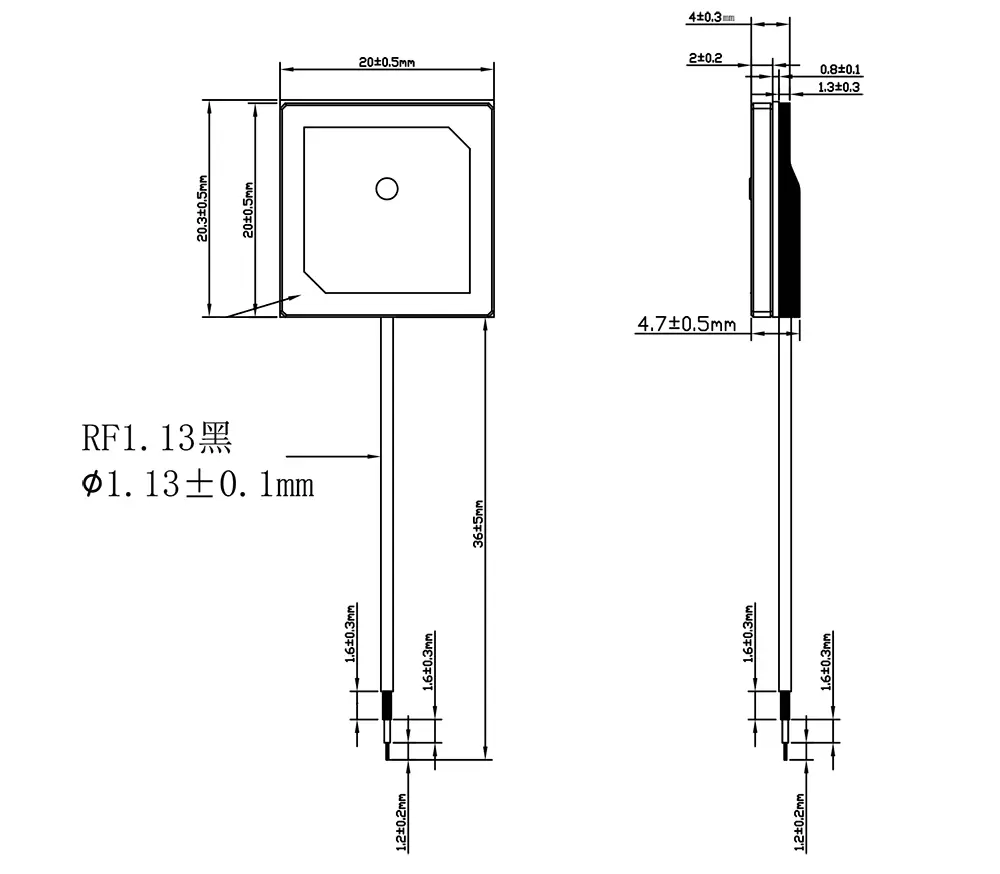

| 1 | Größe | 20*20*4（mm） |
| 2 | Abschirmdeckel | Weißblech |
| 3 | Leiterplatte | FR4 |
| 5 | Kabel | RF1.13 /36±5mm |
| 6 | Dielektrische Antenne | 20*20*2 Keramikantenne |
| 7 | LNA | Aktiv |
| 8 | Betriebstemperatur | -35℃ ～ +75℃ |
| 9 | Arbeitsfeuchtigkeit | 0 % ～ 95 % |
| 10 | Lagertemperatur | -40℃～+80℃ |
| 11 | Luftfeuchtigkeit bei Lagerung | 0 % ～ 95 % |
| Frequenz | Sonstiges |
| Typ | GPS |
| Gewinnen | 18 ± 2 dB |
| Größe (mm) | < 100 |
| Material & Technik | Keramik |
Antennencharakteristik
| NEIN | Artikel | Technische Daten |
| 1 | Frequenzbereich GPS L1 | 1575,42 ± 2,5 MHz |
| 2 | Frequenzbereich BD2 B1 | 1561,098 ± 2,5 MHz |
| 3 | Stehwellenverhältnis (VSWR) | ≤2,0 |
| 4 | Gewinnen | 18 ± 2 dB |
| 5 | Bandbreite | ≥10 MHz |
| 6 | Ausgangs-VSWR | ≤2,0 |
| 7 | Eingangs-VSWR | ≤2,0 |
| 8 | Stromspannung | DC 3,0～5,0 V |
| 9 | Aktuell | 2 ± 1 mA |
| 10 | Polarisation | Rechtshändiger Rundbrief |
