190-225 MHz gerade Stabantenne SW210-ZB136
190-225 MHz gerade Stabantenne SW210-ZB136
190-225 MHz gerade Stabantenne SW210-ZB136
190-225 MHz gerade Stabantenne SW210-ZB136
190-225 MHz gerade Stabantenne SW210-ZB136
190-225 MHz gerade Stabantenne SW210-ZB136

190-225 MHz gerade Stabantenne SW210-ZB136

Die NiceRF SW210-ZB136 ist eine omnidirektionale VHF-Antenne mit geradem Stab, die im Frequenzbereich von 190–225 MHz arbeitet, eine Verstärkung von 2,15 dBi, ein VSWR ≤1,5 ​​und einen SMA-J-Anschluss bietet – ideal für drahtlose Kommunikation, IoT und industrielle HF-Anwendungen.

Kontaktieren Sie uns
HERUNTERLADEN

Technische Parameter

  • Frequenzbereich: 190-225 MHz

  • VSWR: ≤1,5

  • Gewinn: 2,15 dBi

  • Eingangsimpedanz: 50 Ω

  • Polarisation: Vertikal

  • Strahlungsmuster: Omnidirektional

  • Maximale Leistung: 5 W

  • Schnittstelle: SMA-J

  • Betriebstemperatur: -40~+65°C

  • Antennenfarbe: Schwarz

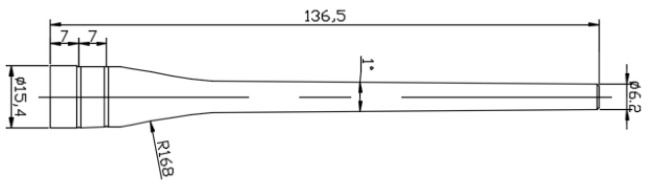

Die SW210-ZB136 ist eine omnidirektionale VHF-Stabantenne mit 190–225 MHz, 2,15 dBi Verstärkung, ≤1,5 ​​VSWR, 50 Ω Impedanz, SMA-J-Anschluss und einer kompakten Länge von 136,5 mm, die für zuverlässige drahtlose Kommunikation in rauen Umgebungen entwickelt wurde.

Die Antennen wurden mit einem Netzwerkanalysator in einer simulierten drahtlosen Übertragungsumgebung getestet.

Dieses Diagramm zeigt die Stehwellenverhältnis-Leistung (VSWR) der Antenne SW210-ZB136 im Frequenzbereich von 150 MHz bis 300 MHz. Innerhalb ihres vorgesehenen Betriebsbandes von 190–225 MHz zeigt die Antenne eine hervorragende Leistung mit einem VSWR von konstant unter 1,5 und erfüllt damit ihre Spezifikation. Der Markierungspunkt zeigt an, dass das VSWR nahe der Mittenfrequenz von 208 MHz seinen Minimalwert von ca. 1,1385 erreicht, was eine optimale Impedanzanpassung und maximale Leistungsübertragungseffizienz bei dieser Frequenz bedeutet.
