IOT-N010: Multisensor-Überwachungsknoten mit geringem Stromverbrauch

Das stromsparende Sensorüberwachungs-Sternnetzwerksystem wird hauptsächlich zur Sensordatenerfassung und -steuerung des Internets der Dinge eingesetzt. Das gesamte Netzwerksystem besteht aus dem Gateway IOT-G010 und dem Knoten IOT-N010/IOT-THS010, die den Netzwerkmodus eines drahtlosen Sternnetzwerks nutzen. Ein effektiver Koordinationsmechanismus und ein präziser Planungsalgorithmus zwischen Knoten und Gateway vermeiden intern Kollisionen zwischen Datenpaketen. Das Kommunikationsprotokoll zwischen Knoten und Gateway ist systemseitig implementiert, sodass Kunden mit einer einfachen Konfiguration ein zuverlässiges Erfassungs- und Steuerungsnetzwerk aufbauen können. Das Knotenmodul IOT-N010 als Knotenende des Netzwerks verwendet ein leistungsstarkes ARM-Modul mit geringem Stromverbrauch und ein drahtloses Kommunikationsmodul. Durch die Einstellung eines geeigneten Erfassungsintervalls kann problemlos eine Batterielebensdauer von mehreren Jahren erreicht werden. Besonders geeignet für batteriebetriebene Datenerfassungs- und Steuerungssysteme.
Dieses Produkt verfügt außerdem über verschiedene Schnittstellen von SPI, I2C und GPIO, um die kundenspezifische Entwicklung und Erweiterung der Produktfunktionen zu erleichtern

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Mindest.	Typ.	Max.	Einheit	Bedingungen
Betriebsbedingungen
Betriebsspannungsbereich	1.8	3.3	3.6	V
Betriebstemperaturbereich	-40	25	85	℃
Stromverbrauch
RX-Strom		<18,5		mA
TX-Strom		<100		mA	@20dBm
Schlafstrom		<1,5		uA
HF-Parameter
Modulationsrate	1.2	9.6	1000	Kbps	GFSK
Ausgangsleistung	-1	/	20	dBm	Softwarekonfigurierbar
Empfangsempfindlichkeit		-121		dBm	@1,2 kbps
Frequenzbereich	424,42		444,42	MHz
Baudrate der seriellen Schnittstelle	1200		115200	Bps
Anzahl der Knoten	1		255
Upgrade der seriellen Schnittstelle	Unterstützung
Luft-Upgrade	Unterstützung
Drahtlose Konfigurationsparameter	Unterstützung
Kabellos aktiv	Unterstützung
RSSI	Unterstützung
Akkulaufzeit berechnen	Unterstützung
Gittergewebe	Unterstützung
Automatisches erneutes Senden	Unterstützung

Sonderfunktion	Sensorerfassung

Funktionen des Sensorüberwachungsknotens IOT-N010

Knoten mit extrem niedrigem Stromverbrauch
Sternnetzwerk (unterstützt mehrschichtiges automatisches Relay)
Mehrpunkt-Datenerfassung (bis zu 255 für ein einzelnes Gateway)
Serielle Dateneingabe und -ausgabe
Mehrstufiger Mechanismus zur Vermeidung von Datenkollisionen
Firmware-Upgrade für die serielle Schnittstelle
OTA-Firmware-Upgrade
Programmierbares Upload-Zeitintervall
Wachen Sie in der Luft auf
OTA-Parameteränderung
Industriequalität (-40 - +85 ℃)
Mehrere Anti-Crash-Mechanismen
Drahtlose Datenverschlüsselung
Reservierte mehrere Schnittstellen wie SPI, I2C, GPIO usw. mit starker Erweiterbarkeit
Verschiedene Funktionen schnell anpassen
Akku-Laufzeit präzise berechnet
RSSI-Signalstärkeanzeige
Automatischer Neuübertragungsmechanismus
Anzeige „Verlorene Verbindung“

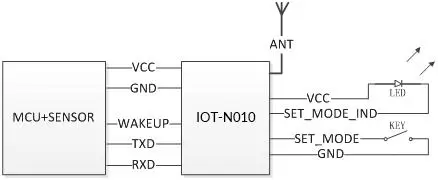

Anwendungsschaltung des Multisensor-Überwachungsknotens IOT-N010 mit geringem Stromverbrauch

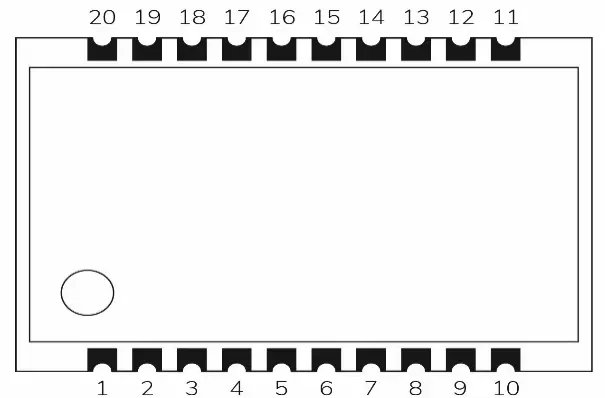

Pin-Definition des Multisensor-Überwachungsknotens IOT-N010 mit geringem Stromverbrauch

Pin-Nr.	Pin-Definitionen	Eingangs- und Ausgangsstatus: I Eingang O Ausgang	Beschreibung
1	VCC	—	Stromversorgung positiv (1,8–3,6 V)
2	Masse	—	Stromerdung
*3	AUFWACHEN	O	Wird zum Aufwecken einer externen MCU verwendet, Ruheausgang mit niedrigem Pegel, Aufweckausgang mit hohem Pegel
4	SCL	—	I2C reserviert
5	SDA	—	I2C reserviert
6	NSS	—	SPI reserviert
7	SCLK	—
8	MISO	—
9	MOSI	—
*10	*RST	ICH	Pin zurücksetzen, hochziehen oder schweben lassen, um zu funktionieren, Low-Level-Reset (PCB-Version V1.1)
*10	Masse	—	PCB V10, Stromerde (PCB-Version V1.0)
11	AMEISE	—	Antenne anschließen (50 Ohm Kupferschaftantenne)
12	Masse	—	Antennenmasse
13	GPIO0	—	Halten
14	TXD	O	Serielle Kommunikation Datenkommunikation
15	RXD	ICH	Serielle Kommunikation Datenkommunikation
16	TXLED	O	Startanzeige, schwache Lichter
17	RXLED	O	Empfangsanzeige, schwache Lichter
18	SET_MODE	ICH	Setzen Sie den Stift, ziehen Sie ihn 3 Sekunden lang nach unten, um in den Einstellungsmodus zu gelangen, ziehen Sie ihn 15 Sekunden lang nach unten, um die Werkseinstellungen wiederherzustellen
19	SET_MODE_IND	ICH	Anzeige des Einstellmodus, Ausgang niedrig beim Aufrufen des Einstellmodus; Eingang hoch beim Verlassen
20	Masse	—	Stromerdung
*3. Der Weckmodus kann je nach Kundenwunsch geändert werden. Wecken auf Unterstützungsebene, Wecken bei hohem und niedrigem Puls. Bitte wenden Sie sich an den entsprechenden Verkäufer.
*10， RST wird nur in Hardwareversionen nach V1.1 unterstützt

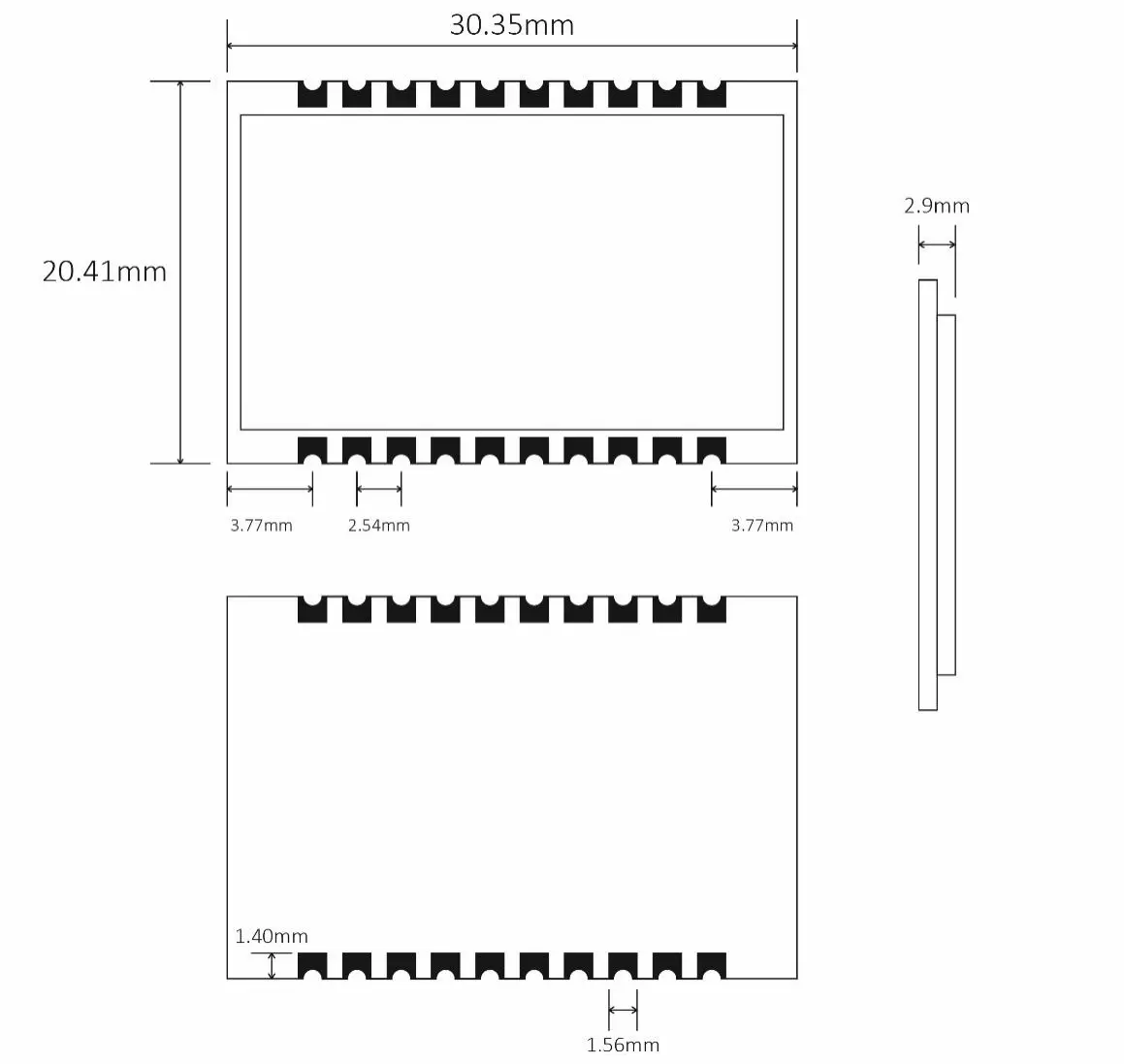

Mechanische Abmessungen des Multisensor-Überwachungsknotens IOT-N010 mit geringem Stromverbrauch
