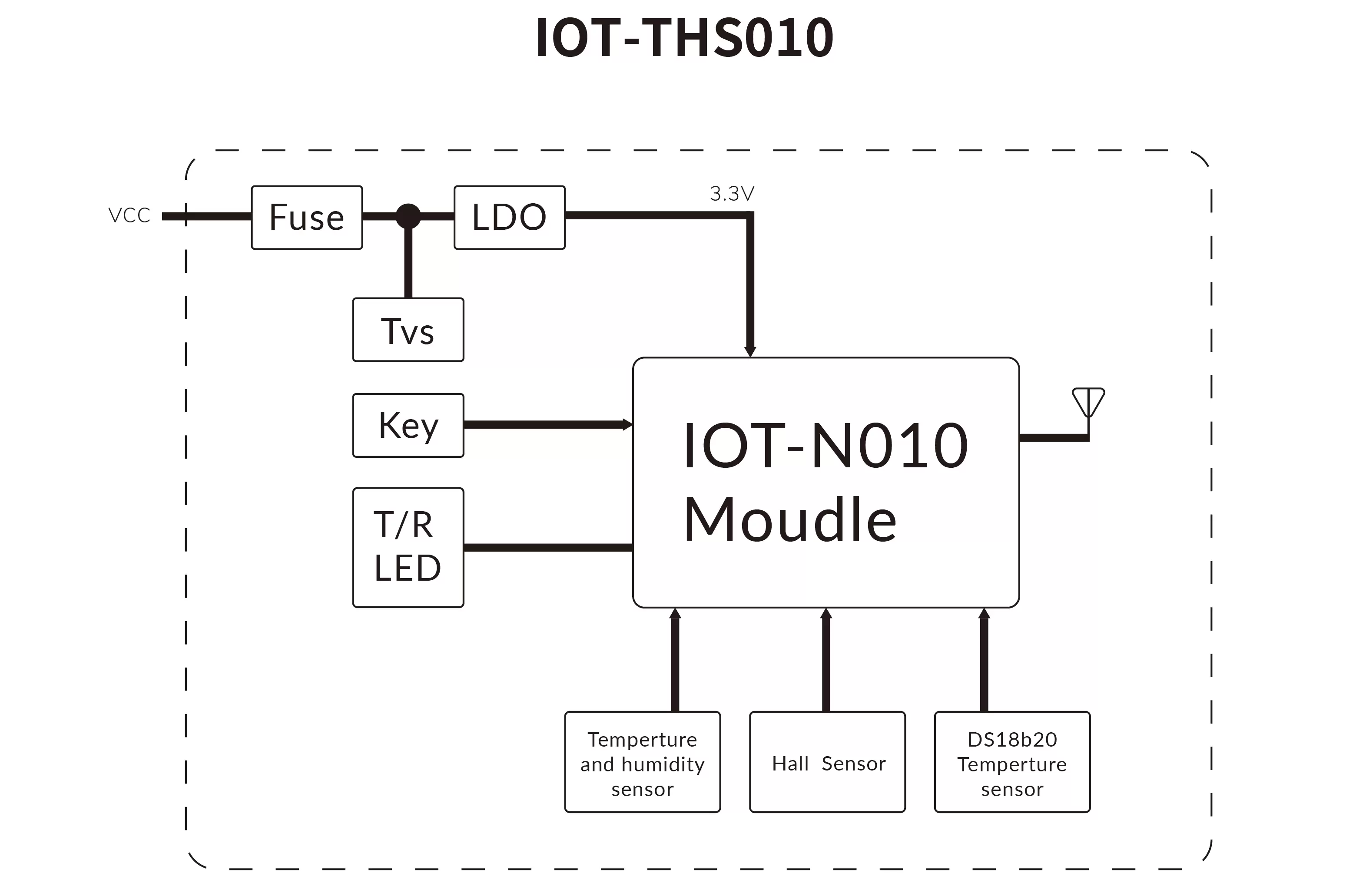

Das Sternnetzwerksystem zur Sensorüberwachung mit extrem geringem Stromverbrauch wird hauptsächlich zur Erfassung von Sensordaten und zur Steuerung des Internets der Dinge verwendet. Das gesamte Netzwerksystem besteht aus dem Gateway IOT-G010 und dem Knoten IOT-N010/IOT-THS010, der den Netzwerkmodus eines drahtlosen Sternnetzwerks übernimmt. Ein guter Koordinationsmechanismus und ein präziser Planungsalgorithmus werden intern zwischen dem Knoten und dem Gateway verwendet, um Kollisionen zwischen Datenpaketen in der Luft zu vermeiden. Das Kommunikationsprotokoll zwischen dem Knoten und dem Gateway wurde vom System implementiert, und Kunden können ein zuverlässiges Sensorerfassungs- und Steuerungsnetzwerk aufbauen, solange sie einer einfachen Konfiguration folgen. Das Knotenmodul IOT-THS010 verwendet als Knotenende des Netzwerks eine Hochleistungs-MCU mit geringem Stromverbrauch und ein drahtloses Kommunikationsmodul, einen integrierten Temperatursensor DS18B20 oder einen Temperatur- und Feuchtigkeitssensor SHT20 sowie Hall-Geräte. Durch die Festlegung eines geeigneten Sammelintervalls kann eine Lebensdauer von mehreren Jahren erreicht werden. Besonders geeignet für batteriebetriebene Temperatur- und Feuchteerfassungs- und Schaltzustandserkennungssysteme

Parameter Min. Typ. Max. Einheit Bedingungen
Betriebsbedingungen
Betriebsspannungsbereich 3.3 5 6 V
Betriebstemperaturbereich -40 25 +85
Aktueller Verbrauch
RX-Strom   <20   mA
TX-Strom   <100   mA @20dBm
Schlafstrom   <12   uA
HF-Parameter
Modulationsrate 1.2 9.6 1000 Kbit/s GFSK
Sendeleistungsbereich -1 / +20 dBm Per Software konfigurierbar
Empfangssensibilität   -121   dBm @1,2 Kbit/s
Sonderfunktion Sensorerfassung

Merkmale des Sensorüberwachungsknotens IOT-THS010

  • Niedriger Stromverbrauch des Knotens
  • Sternennetzwerk
  • Datenerfassung an mehreren Punkten (bis zu 255 für ein einzelnes Gateway)
  • Multipoint-Switch-Sammlung (bis zu 255 für ein einzelnes Gateway)
  • Daten-Antikollisionsmechanismus
  • Firmware-Upgrade für die serielle Schnittstelle
  • Programmierbares Upload-Zeitintervall
  • Änderung der OTA-Parameter

Anwendungen des Sensorüberwachungsknotens  IOT-THS010

  • Erfassung von Temperatur und Luftfeuchtigkeit
  • Erkennung des Schalterstatus

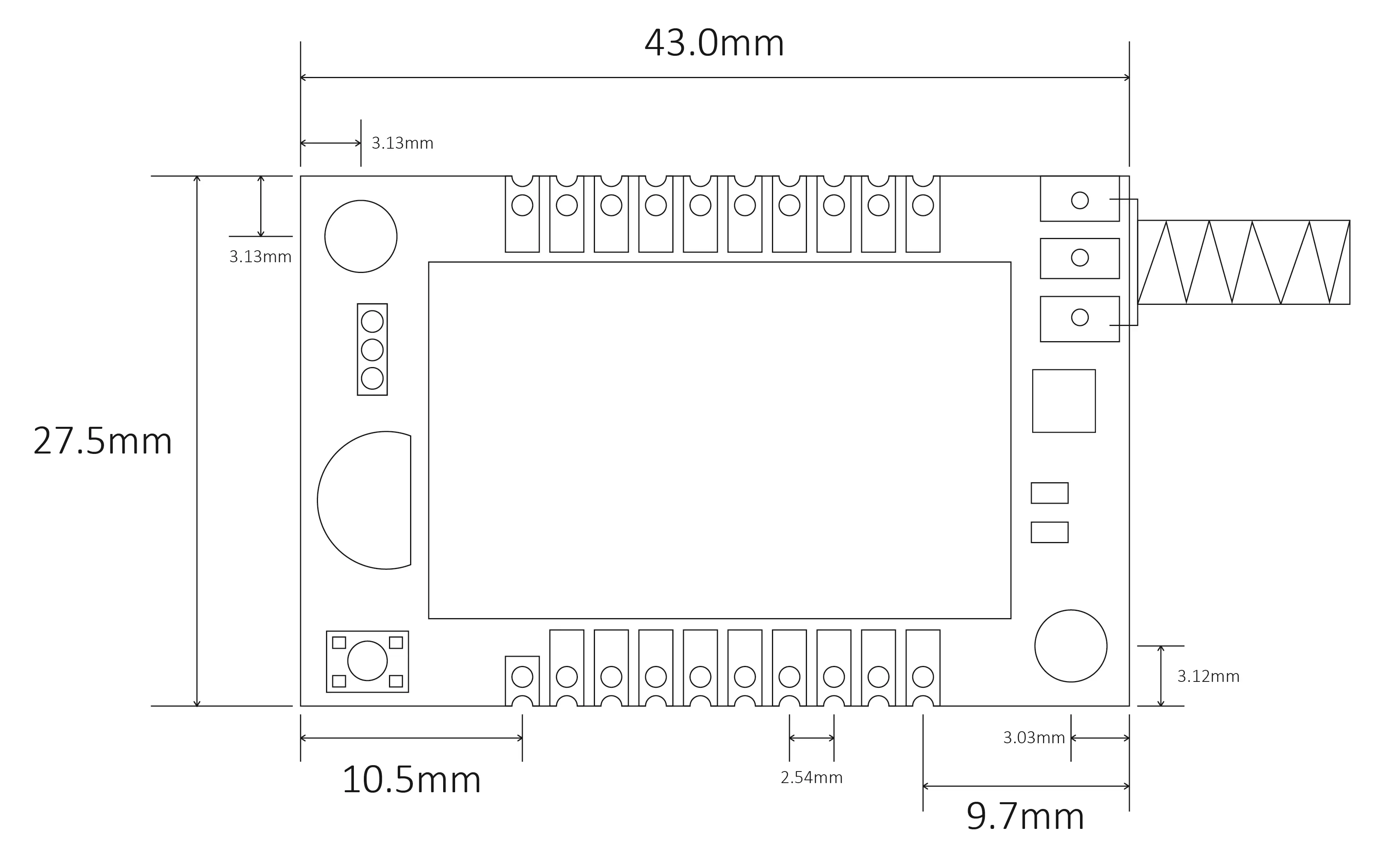

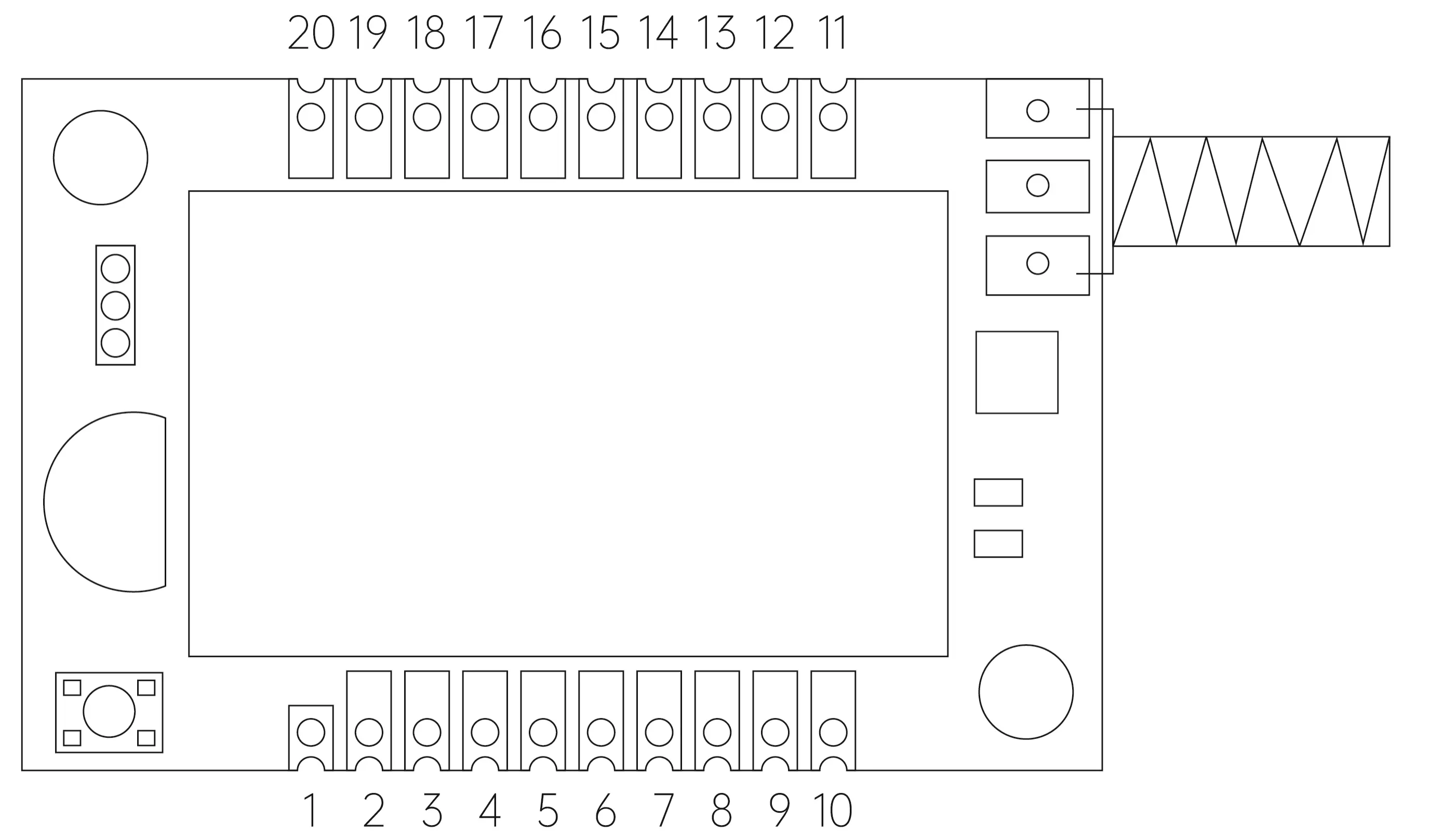

Pin-NrPin-DefinitionBeschreibung
1VCCPositive Stromversorgung (3,3–6 V)
2GNDStromerde
3DATENDas Modul wird an den DATA-Pin von DS18B20 angeschlossen oder kann an 18B20 DATA angeschlossen werden.
4SCLDer Taktstift des SHT200 ist intern verbunden, z. B. ein externer Sensor, dieser Stift kann angeschlossen werden.
5SDADer Datenpin des SHT200 ist intern verbunden, z. B. ein externer Sensor, dieser Pin kann angeschlossen werden.
6VERWANDTSCHAFTDer Ausgangspin des Hall-Geräts ist intern verbunden und der Magnetsensor kann extern angeschlossen werden.
7SCLKHalten
8MISOHalten
9MOSIHalten
10GNDStromerde
11AMEISEAntenne anschließen (50 Ohm Kupferschaftantenne)
12GNDAntennenmasse
13ReservierenHalten
14TXDSerielle Kommunikationsdatenübertragung
15RXDEmpfang von seriellen Kommunikationsdaten
16TXLEDDas rote Licht auf der internen Verbindungsplatine, die Sendeanzeige und der niedrige Pegel leuchten auf.
17RXLEDDas blaue Licht auf der internen Verbindungsplatine, die Empfangskontrollleuchte, der niedrige Pegel ist eingeschaltet.
18SET_MODEStellen Sie den Pin ein, der mit den Tasten auf der Platine verbunden ist, ziehen Sie ihn 3 Sekunden lang nach unten, um in den Einstellungsmodus zu gelangen, und ziehen Sie ihn 15 Sekunden lang nach unten, um die Werkseinstellungen wiederherzustellen
19SET_MODE_INDAnzeige des Einstellungsmodus, Ausgang niedrig, wenn der Einstellungsmodus aufgerufen wird; Eingang hoch beim Verlassen
20GNDStromerde
