IOT-G010: IOT-Sensorüberwachungssystem-Gateway

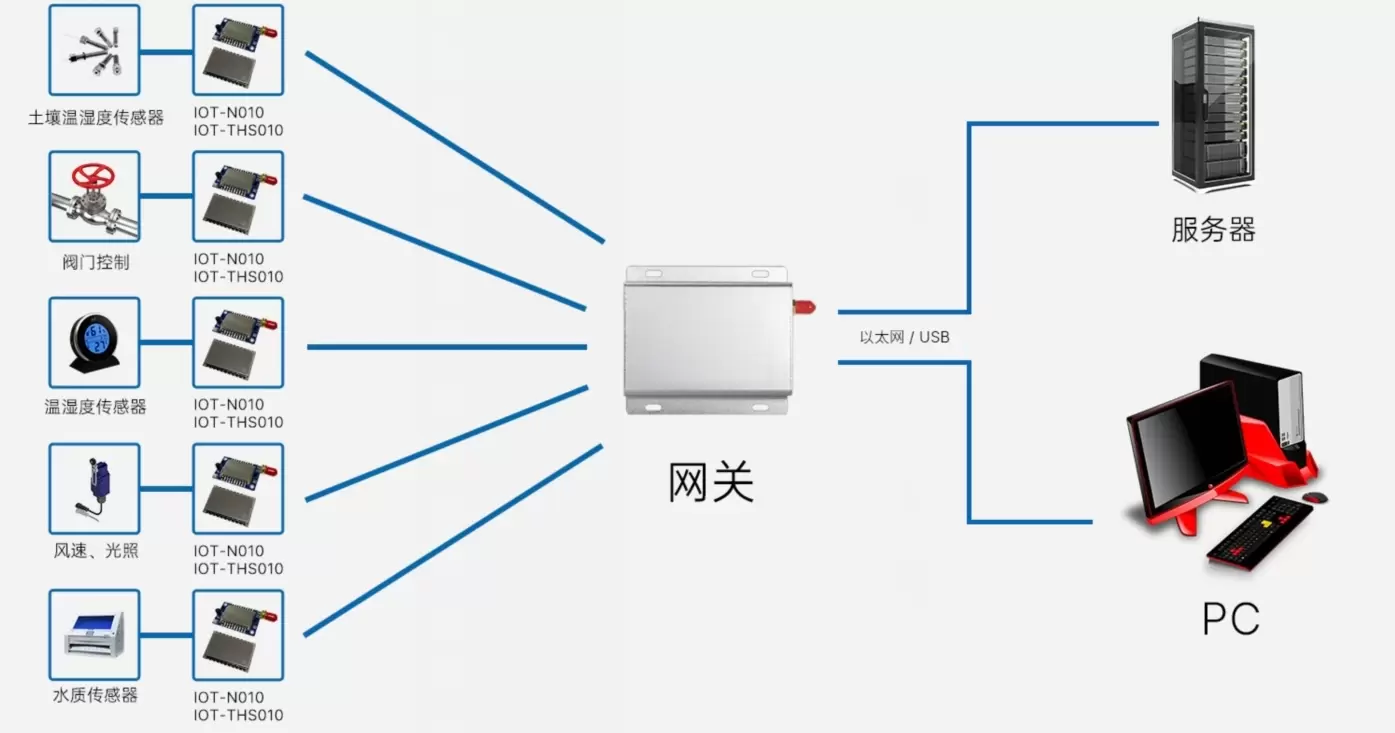

Das Sternnetzwerksystem zur Sensorüberwachung mit extrem geringem Stromverbrauch wird hauptsächlich zur Erfassung von Sensordaten und zur Steuerung des Internets der Dinge verwendet. Das gesamte Netzwerksystem besteht aus dem Gateway IOT-G010 und dem Knoten IOT-N010/IOT-THS010, der ein drahtloses Sternnetzwerk in Kombination mit Mesh-Netzwerken verwendet. Ein guter Koordinationsmechanismus und ein präziser Planungsalgorithmus werden intern zwischen dem Knoten und dem Gateway verwendet, um Kollisionen zwischen Datenpaketen in der Luft zu vermeiden. Das Kommunikationsprotokoll zwischen dem Knoten und dem Gateway wurde vom System implementiert, und Kunden können ein zuverlässiges Erfassungs- und Steuerungsnetzwerk aufbauen, solange sie einer einfachen Konfiguration folgen.
| Parameter | Min. | Typ. | Max. | Einheit | Bedingungen |
| Betriebsbedingungen | |||||
| Betriebsspannungsbereich | 5 | 12 | 30 | V | |
| Betriebstemperaturbereich | -40 | 25 | 85 | ℃ | |
| Aktueller Verbrauch | |||||
| RX-Strom | <18,5 | mA | |||
| TX-Strom | <100 | mA | @20dBm | ||
| Schlafstrom | <1,5 | uA | |||
| HF-Parameter | |||||
| Modulationsrate | 1.2 | 9.6 | 1000 | Kbit/s | GFSK |
| Ausgangsleistung | -1 | / | 20 | dBm | Per Software konfigurierbar |
| Empfangssensibilität | -121 | dBm | @1,2 kbps | ||
| Frequenzbereich | 424,42 | 444,42 | MHz | ||
| Baudrate der seriellen Schnittstelle | 1200 | 115200 | bps | ||
| Anzahl der Knoten | 1 | 255 | |||
| Upgrade der seriellen Schnittstelle | Unterstützung | ||||
| Luft-Upgrade | Unterstützung | ||||
| Drahtlose Konfigurationsparameter | Unterstützung | ||||
| Kabellos wach | Unterstützung | ||||
| RSSI | Unterstützung | ||||
| Batterielebensdauer berechnen | Unterstützung | ||||
| Netz | Unterstützung | ||||
| Automatisches erneutes Senden | Unterstützung | ||||
| Sonderfunktion | Sensorerfassung |
Merkmale des Sensorüberwachungssystem-Gateways IOT-G010
- Knoten mit extrem niedrigem Stromverbrauch
- Star-Netzwerk kombiniert mit Mesh-Netzwerk
- Mehrpunkt-Datenerfassung (bis zu 255 Knoten für ein einzelnes Gateway)
- Serielle Dateneingabe und -ausgabe
- Mehrstufiger Mechanismus zur Vermeidung von Datenkollisionen
- Firmware-Upgrade der seriellen Schnittstelle
- OTA-Firmware-Upgrade
- Programmierbares Upload-Zeitintervall
- Wachen Sie in der Luft auf
- Änderung der OTA-Parameter
- Industriequalität (-40~+85 ℃)
- Mehrere Anti-Crash-Mechanismen
- Drahtlose Datenverschlüsselung
- Reservieren Sie mehrere Schnittstellen wie SPI, I2C, GPIO usw., starke Skalierbarkeit
- Passen Sie verschiedene Funktionen schnell an
- Akkulaufzeit präzise berechnet
- RSSI-Signalstärkeanzeige
- Automatische Neuübertragung
- Anzeige für verlorene Verbindung
Anwendungen des Sensorüberwachungssystem -Gateways IOT-G010
- Verschiedene Sensorsignalerfassung und -steuerung
- Intelligentes Zuhause
- Sicherheit, Zugangskontrolle
- Fernbedienung
- Industrielle Steuerung
- Drohne
- Roboter
- Zusammenfassung der Mehrkanal-Schalter-/Tür-Magnetsignalerfassung
- Clevere Schachtabdeckung
- Zählerfernablesung
- Erfassung und Steuerung von Sensorsignalen

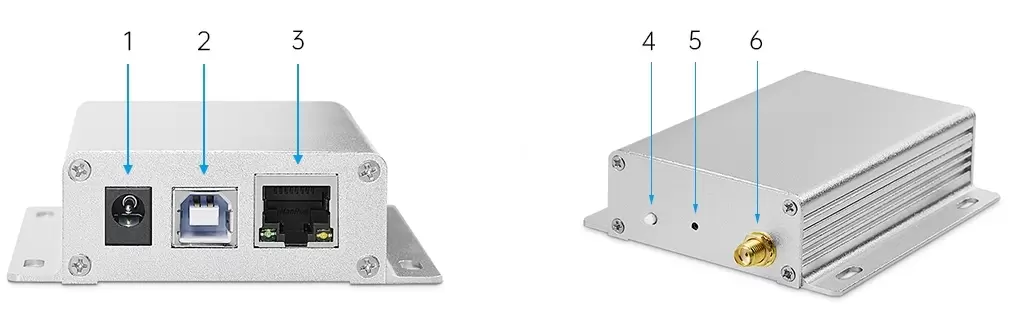

| Pin-Nr. | Pin-Definitionen | Beschreibung |
| 1 | Stromanschluss | An die 5-30V-Stromversorgung anschließen |
| 2 | USB-B-Schnittstelle | Datenausgabemethode eins |
| 3 | RJ45-Schnittstelle | Datenausgabemodus zwei |
| 4 | Kontrollleuchte | Anweisungen zum Senden und Empfangen, Anweisungen zum Umschalten des Datenausgabemodus |
| 5 | Taste | Kurz drücken, um den Datenausgabemodus zu wechseln, und lange drücken, um den Knoten-Firmware-Upgrade-Modus aufzurufen |
| 6 | AMEISE | Antenne anschließen (50-Ohm-Kupferwellenantenne) |
