Ein drahtloses Gateway-System mit mehreren parallel arbeitenden Frequenzen

Die meisten drahtlosen Chips auf dem Markt können jeweils nur auf einer Frequenz arbeiten. Wenn ein einzelnes drahtloses Gerät mehrere Frequenzsignale empfangen muss, kann das Gerät nur so gesteuert werden, dass es kontinuierlich die Frequenzen wechselt und Signale in jedem Arbeitsfrequenzband erkennt. Diese Methode ist nicht nur zeitaufwändig und kompliziert, sondern kann auch leicht zu Datenverlusten führen, da das Gerät keine Signale der anderen Frequenz empfangen kann, wenn es sich auf einer der Frequenzen befindet.

Das Mehrkanal-Parallel-Gateway nutzt die Möglichkeit, mehrere drahtlose Geräte parallel zu schalten, um einen schnellen, schalterfreien und stabilen drahtlosen Mehrfrequenz-Kommunikationsempfang zu realisieren.

Das Parallel-Gateway umfasst einen Empfangsteil und einen Sendeteil.

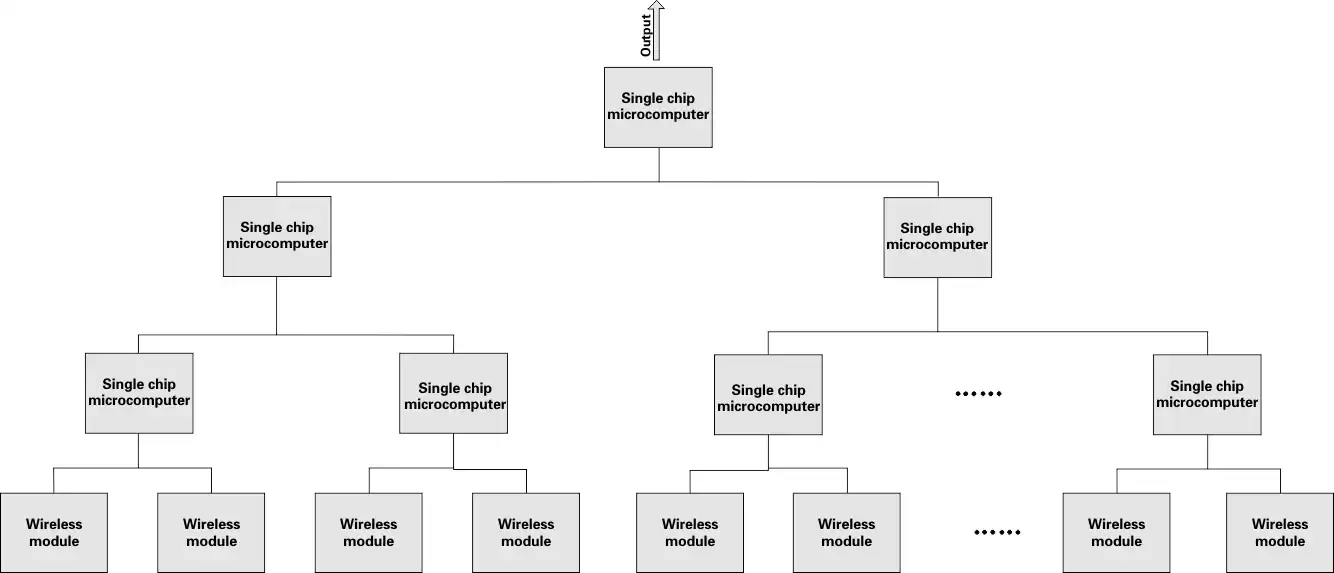

Die Struktur des Empfangsteils besteht darin, mehrere drahtlose Empfangsmodule mit unterschiedlichen Frequenzen parallel zu verbinden, die empfangenen drahtlosen Daten über einen mehrstufigen Einzelchip-Mikrocomputer zu sammeln und die serielle Schnittstelle TXD für die Ausgabe an das externe Gerät zu verwenden, um mehrere zu realisieren kabelloser Parallelempfang.

Die Implementierung ist wie folgt:

1. Bereiten Sie entsprechend dem erforderlichen Frequenzkanal N N drahtlose Empfangsmodule vor und platzieren Sie jedes Modul nacheinander in Kanal 1, Kanal 2 ... Kanal N.

2. Verbinden Sie die Ausgangsanschlüsse der beiden drahtlosen Module nacheinander mit einem Einzelchip-Mikrocomputer, um den Ausgang der ersten Ebene zu bilden.

3. Die beiden Ausgänge des Einzelchip-Mikrocomputers der ersten Ebene sind wiederum mit einem Einzelchip-Mikrocomputer der zweiten Ebene verbunden.

4.Wenn der Einzelchip-Mikrocomputer die vollständigen Daten eines beliebigen Kanals der vorherigen Ebene sammelt, werden diese an die MCU der nächsten Ebene ausgegeben.

5. Wiederholen Sie die beiden Ausgaben der vorherigen Stufe für die nächste Stufe, bis die endgültige Ausgabe 1 ist.
