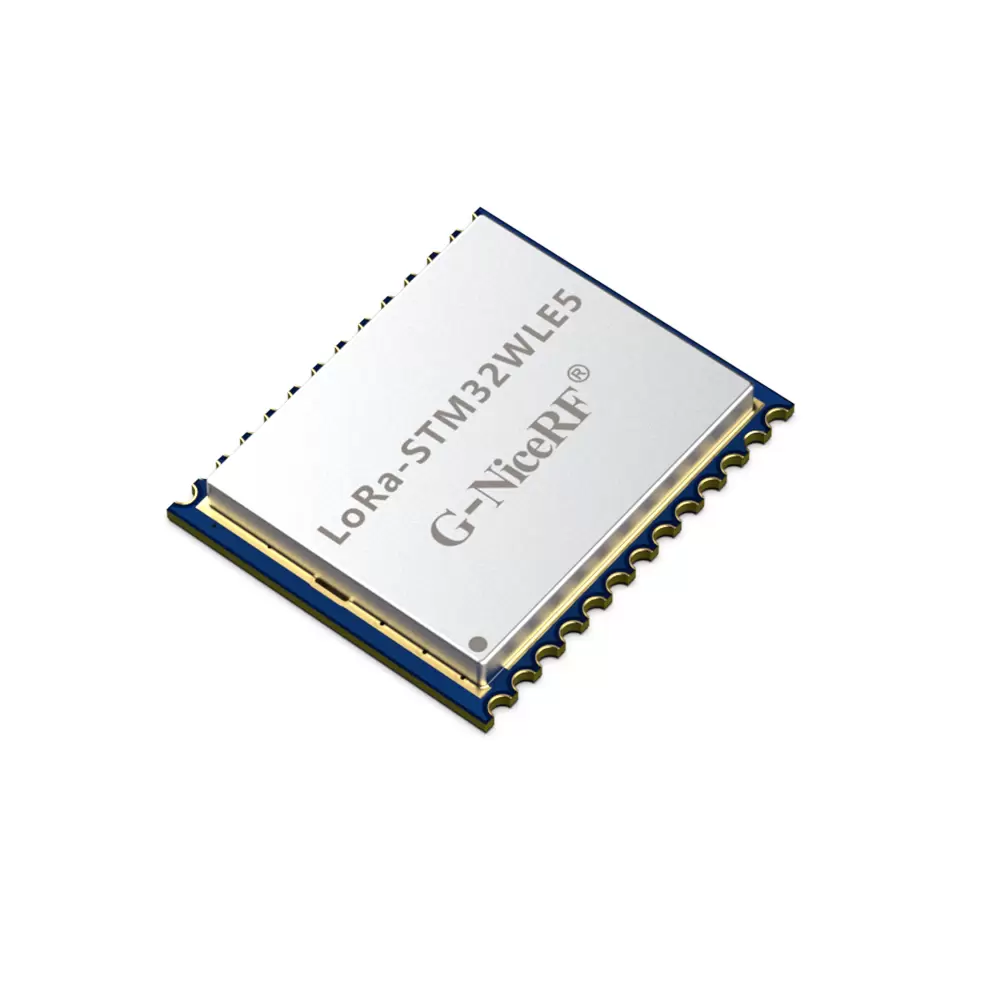

LoRa-STM32WLE5: SOC-Funkmodul mit ultrakleinem integriertem ARM Cortex-M4-Kern
Das LoRa-STM32WLE5-Funkmodul nutzt den STM32WLE5-Chip von STMicroelectronics, der speziell für drahtlose Lösungen mit extrem großer Reichweite und extrem geringem Stromverbrauch entwickelt wurde. Das Modul nutzt LoRa®-Modulation und basiert auf dem leistungsstarken Arm® Cortex®-M4 32-Bit-RISC-Kern mit einer Betriebsfrequenz von bis zu 48 MHz, bis zu 128 KB Flash und 64 KB SRAM. Der Kern enthält einen vollständigen Satz DSP-Anweisungen und eine unabhängige Memory Protection Unit (MPU) zur Erhöhung der Anwendungssicherheit. Das Modul ist vielseitig einsetzbar in verschiedenen Bereichen wie Sicherheitssystemen, intelligenter Landwirtschaft, industrieller Fertigung und Smart Home.
Parameter | Testbedingung | Mindest. | Typ. | Max | Einheit |
Spannungsbereich | 1.8 | 3.3 | 3.6 | V | |
Betriebstemperatur | - 4 0 | 25 | 85 | ℃ | |
Maximales Eingangssignal | 10 | dBm | |||
Stromverbrauch | |||||
Sendestrom | @3,3 V | <120 | mA | ||
Aktuellen Empfang | <8 | mA | |||
Schlafstrom | <1 | uA | |||
HF-Parameter | |||||
Frequenzbereich | @433MHz | 400 | 460 | MHz | |
@470MHz | 470 | 510 | MHz | ||
@868MHz | 850 | 890 | MHz | ||
@915MHz | 900 | 940 | MHz | ||
Sendeleistung | 20 | 21 | 22 | dBm | |
Empfangsempfindlichkeit | @BW=125KHz,SF=12 | -141 | dBm | ||
Frequenzfehler | 10 | ppm | |||
Modulationsrate | @LoRa | 0,018 | 62,5 | kpbs | |
@FSK | 0,6 | 300 | kpbs | ||
UHF-Bandfrequenz: 433/470 MHz, 868/915 MHz
Anpassbarer Frequenzbereich von 150 bis 960 MHz
Übertragungsdistanz im offenen Bereich von über 5000 Metern
Hohe Empfängerempfindlichkeit bis zu -141 dBm bei BW = 125 kHz, SF = 12
Einstellbare Sendeleistung, bis zu 22 dBm
Vielfältige Schnittstellen: UART, SPI, I2C, GPIO, ADC
Ruhestrom : < 2 µA
Empfangsstrom : < 10 mA
Kernprozessor: 32-Bit Arm® Cortex®-M4 CPU
Sicherheitsfunktionen: Unterstützt 256-Bit-Hardwareverschlüsselung und PCROP-Lese-/Schreibschutz

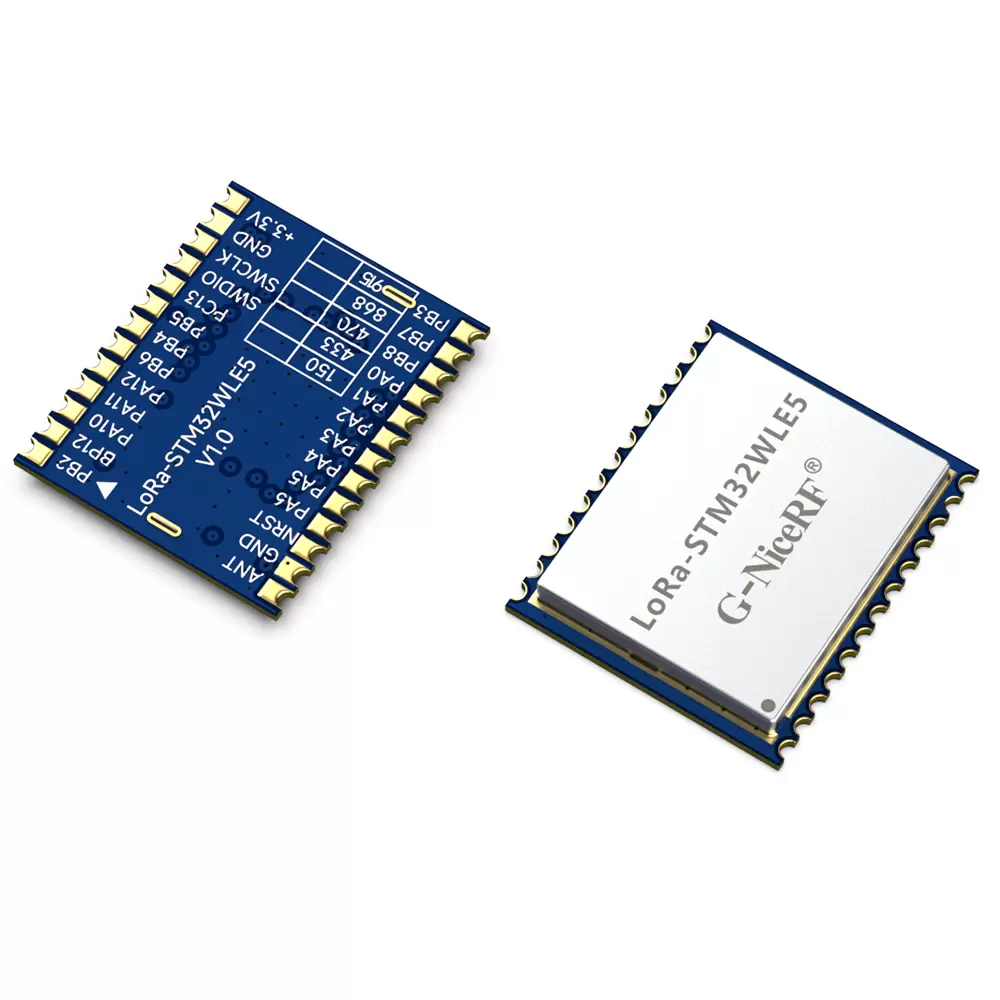

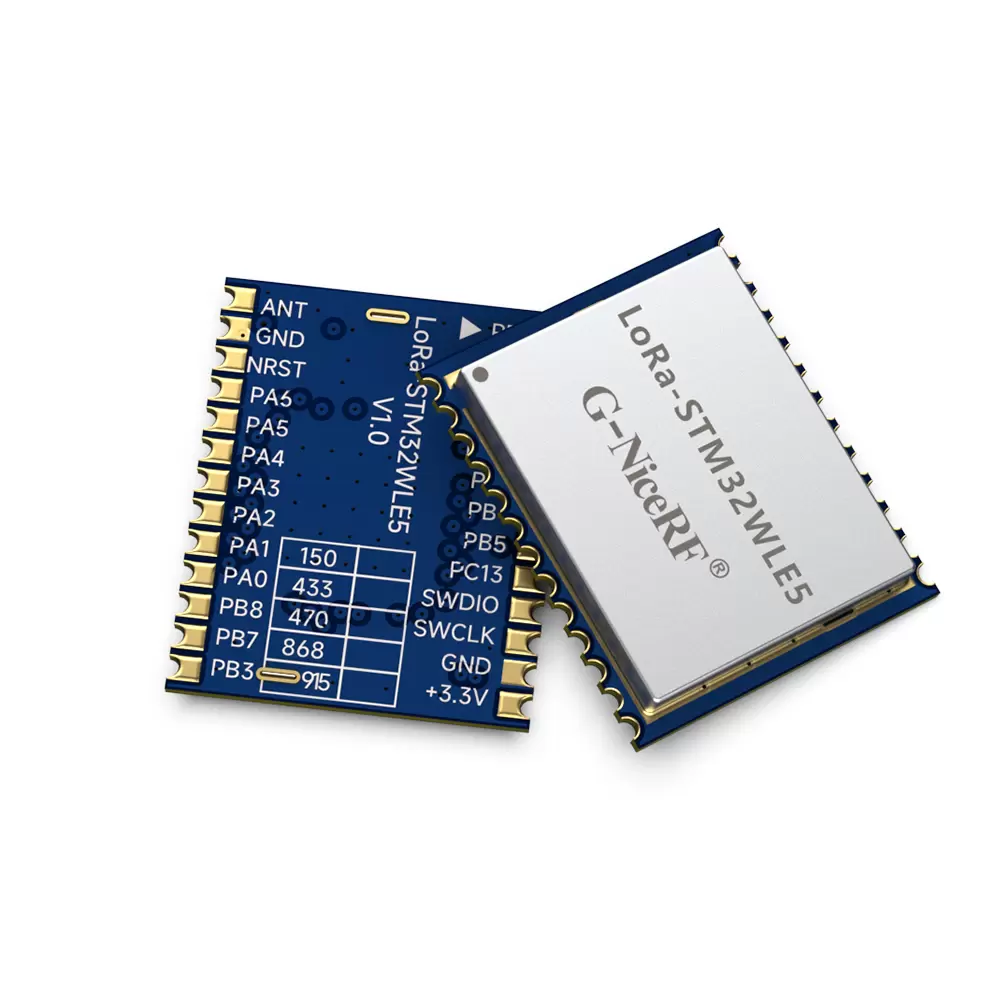

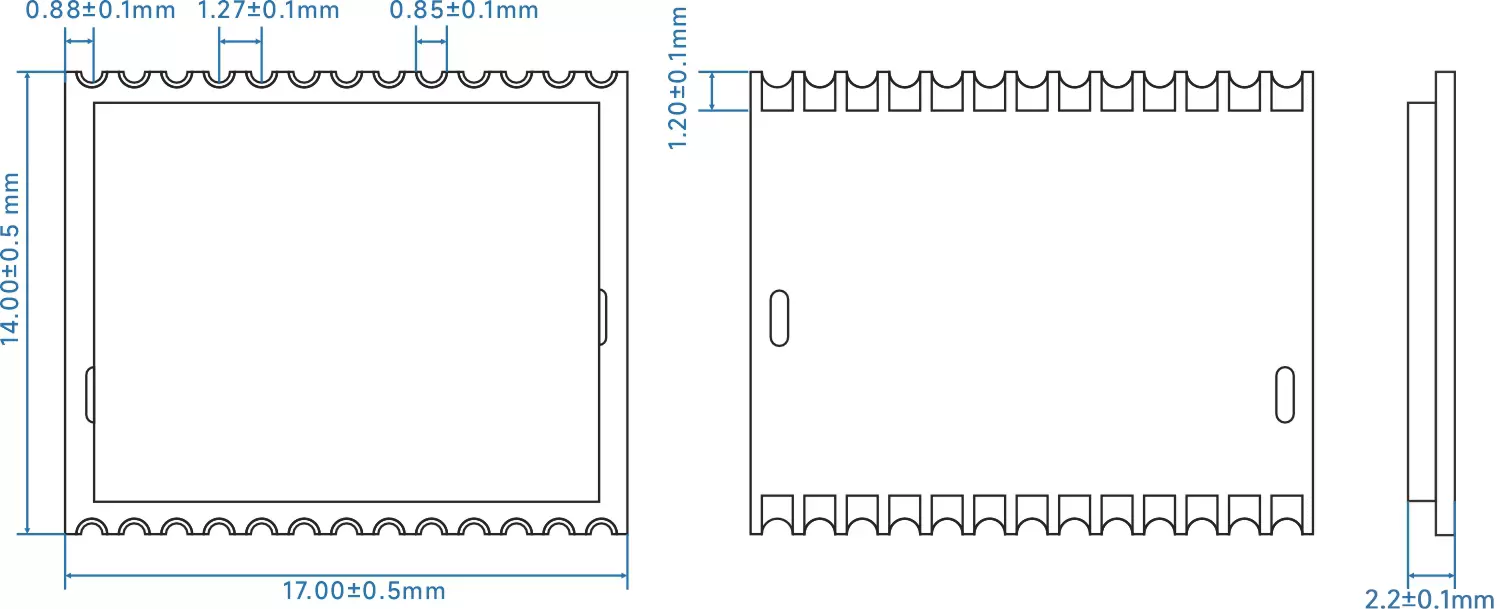

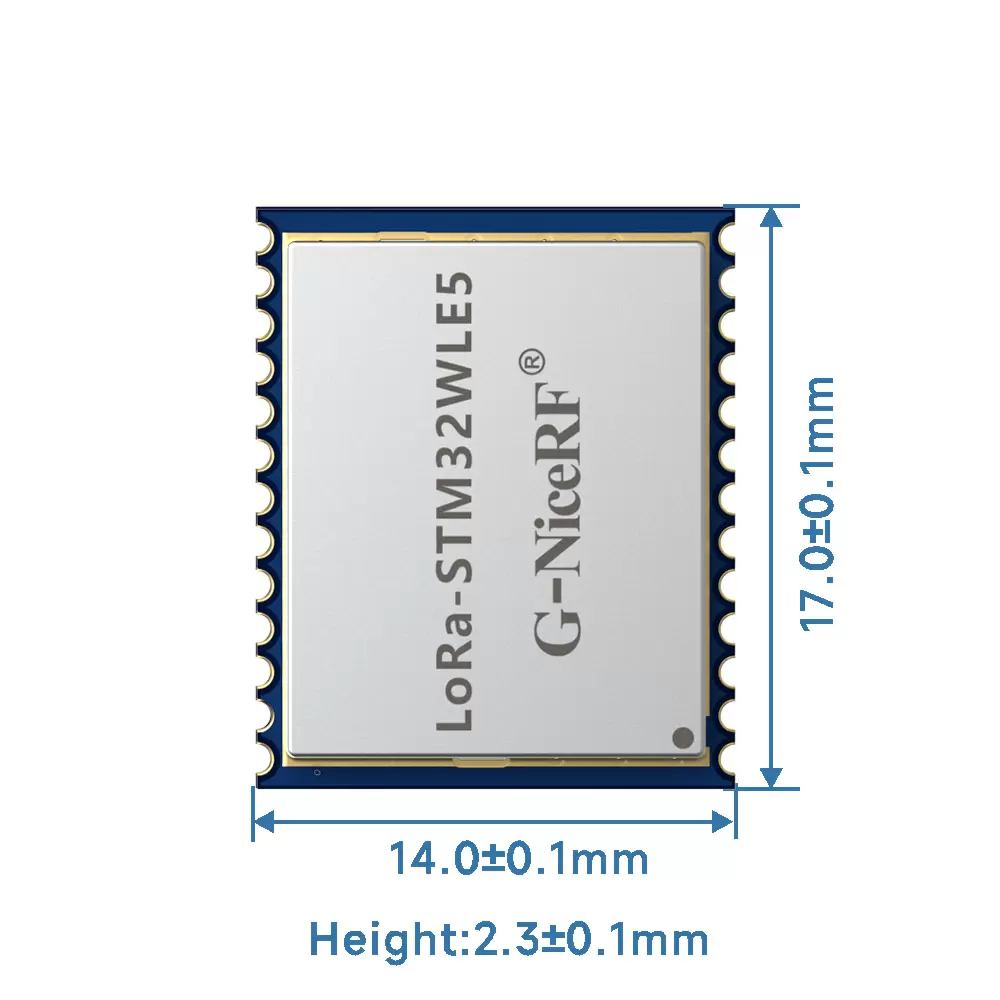

Kompakte Größe mit Stanzlochdesign, das die Weiterentwicklung durch Kunden erleichtert
Anwendung
Intelligente Landwirtschaft
Industrielle Fertigung
Intelligentes Zuhause
Fernbewässerung

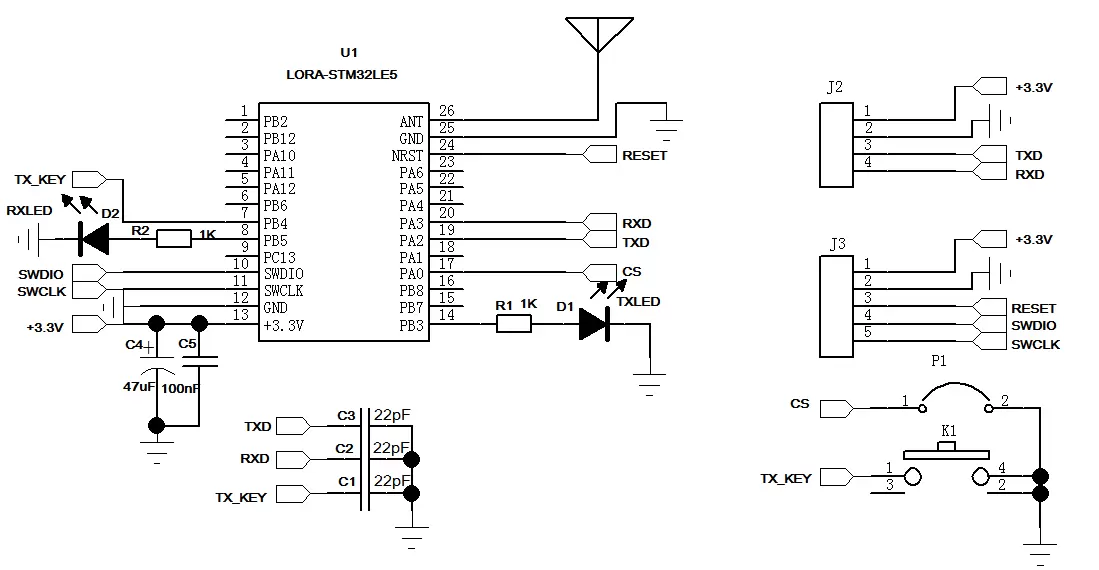

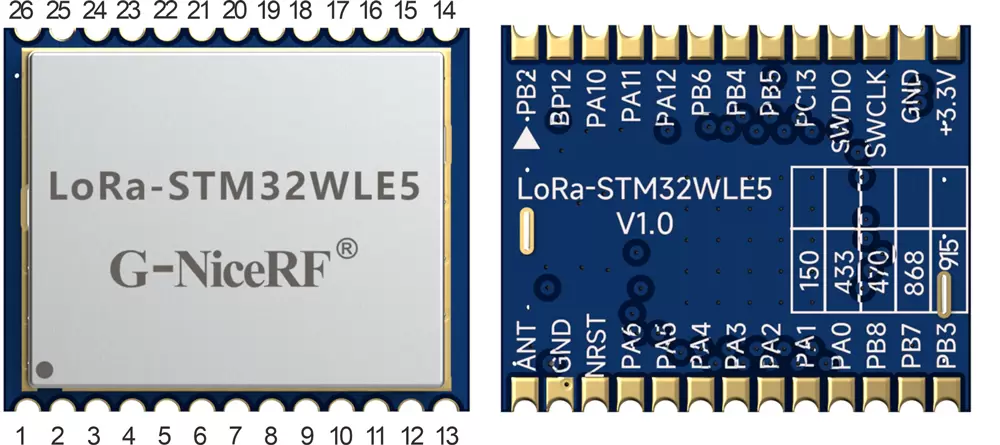

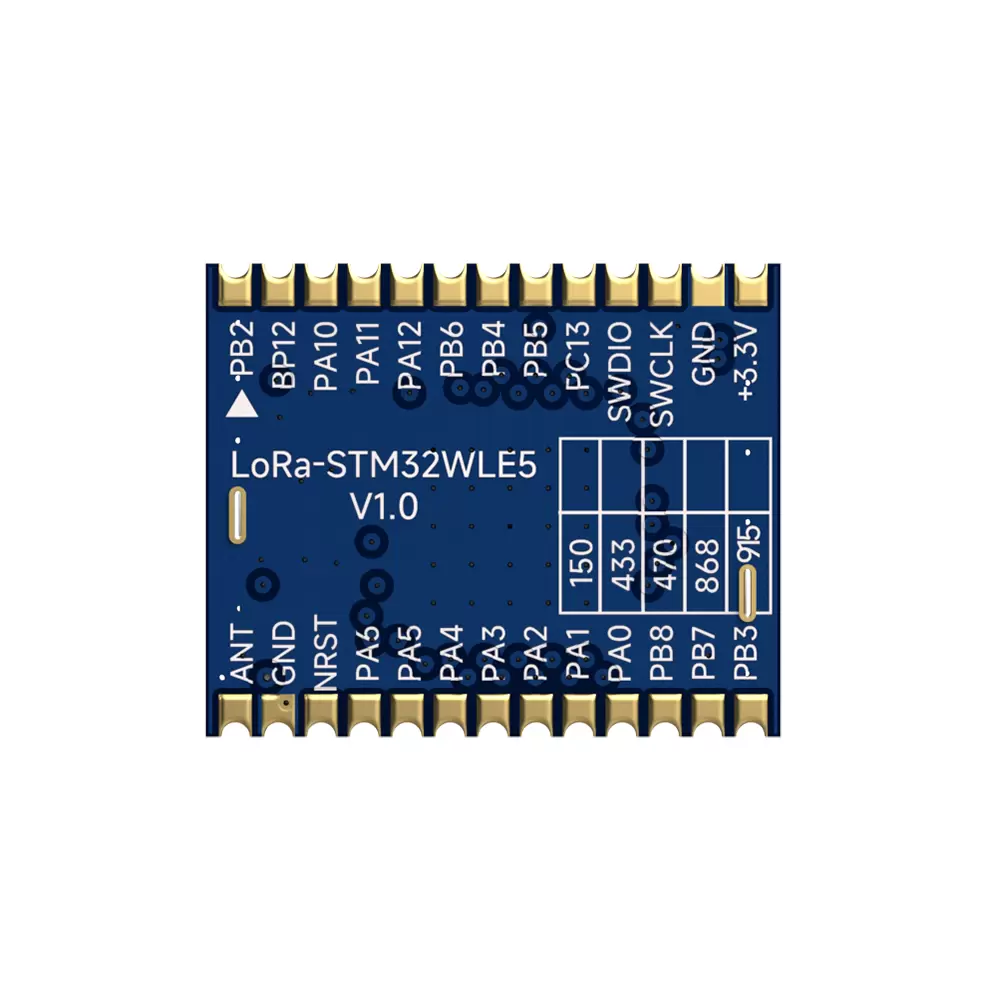

Pin-Nr. | Pin-Name | E/A | Beschreibung |
1 | PB2 | IO | Mikrocontroller-E/A des eingebetteten Chips; Informationen zu den Funktionen finden Sie in der Chipspezifikation. |
2 | PB12 | IO | Mikrocontroller-E/A des eingebetteten Chips; Informationen zu den Funktionen finden Sie in der Chipspezifikation. |
3 | PA10 | IO | Mikrocontroller-E/A des eingebetteten Chips; Informationen zu den Funktionen finden Sie in der Chipspezifikation. |
4 | PA11 | IO | Mikrocontroller-E/A des eingebetteten Chips; Informationen zu den Funktionen finden Sie in der Chipspezifikation. |
5 | PA12 | IO | Mikrocontroller-E/A des eingebetteten Chips; Informationen zu den Funktionen finden Sie in der Chipspezifikation. |
6 | PB6 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
7 | PB4 | ICH | Mikrocontroller-E/A des eingebetteten Chips, DEMO-Programm definiert den Sendetasten-Pin; Durch Drücken der Taste werden Daten übertragen. |
8 | PB5 | IO | Mikrocontroller-E/A des eingebetteten Chips, DEMO-Programm definiert den Empfangsanzeige-Pin; gibt High aus, wenn Daten empfangen werden, andernfalls Low-Pegel. |
9 | PC13 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
10 | SWDIO | IO | Mikrocontroller-E/A des eingebetteten Chips, Programmierschnittstelle. |
11 | SWCLK | ICH | Mikrocontroller-E/A des eingebetteten Chips, Programmierschnittstelle. |
12 | GND | - | An die negative Stromversorgung anschließen. |
13 | VCC | - | An die positive Stromversorgung anschließen. |
14 | PB3 | IO | Mikrocontroller-E/A des eingebetteten Chips, DEMO-Programm definiert den Sendeanzeige-Pin; gibt beim Senden High aus, beim Nicht-Senden Low. |
15 | PB7 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
16 | PB8 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
17 | PA0 | IO | Mikrocontroller-E/A des eingebetteten Chips, Das DEMO-Programm definiert CS. |
18 | PA1 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
19 | PA2 | IO | Mikrocontroller-E/A des eingebetteten Chips, Das DEMO-Programm definiert TXD. |
20 | PA3 | IO | Mikrocontroller-E/A des eingebetteten Chips, Das DEMO-Programm definiert RXD. |
21 | PA4 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
22 | PA5 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
23 | PA6 | IO | Mikrocontroller-E/A des eingebetteten Chips, Informationen zu bestimmten Funktionen finden Sie im Chip-Spezifikationsbuch. |
24 | NRST | ICH | Mikrocontroller-E/A des eingebetteten Chips, Chip-Reset-Pin, aktiv niedrig. |
25 | GND | - | An die negative Stromversorgung anschließen. |
26 | AMEISE | Zum Anschluss an eine externe 50-Ohm-Antenne. |
