| Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Temperaturparameter | |||||
| Temperaturbereich | -40 | 25 | 85 | ℃ | Beim Arbeiten |
| -40 | 25 | 125 | ℃ | Bei der Lagerung | |
| Spannungsparameter | |||||
| Betriebsspannung | 1.8 | 3.3 | 3.6 | V | |
| Aktueller Parameter | |||||
| Emissionsstrom | - | <120 | - | mA | 19 dBm, 868 MHz |
| Aktuellen Empfang | - | <18 | mA | 2,4 Kbit/s, DSSS | |
| Schlafstrom | - | <2,5 | - | uA | |
| HF-Parameter | |||||
| Sendeleistung | -43,5 | 19 | 22,9 | dBm | 1,2 Kbps, DSSS, 868 MHz |
| Empfangsempfindlichkeit | - | -128 | - | dBm | 1,2 Kbps, DSSS, 868 MHz |
| MCU-Parameter | |||||
| MCU | Hochleistungsfähiger 32-Bit 40 MHz ARM Cortex®-M4 mit DSP-Befehl und Gleitkommaeinheit für effiziente Signalverarbeitung | ||||
| ADC | 12-Bit 1 Msps SAR Analog-Digital-Wandler | ||||
| ACMP | 2 × Analogkomparator | ||||
| VDAC | 2 × Digital-Analog-Wandler | ||||
| Operationsverstärker | 2 × Operationsverstärker | ||||
| IDAC | Digital-Analog-Stromwandler | ||||
| LESENSE | Niedrigenergie-Sensorschnittstelle | ||||
| APORT | Bis zu 32 Pins sind mit analogen Kanälen verbunden, die von analogen Peripheriegeräten gemeinsam genutzt werden | ||||
| E/A | Bis zu 32 Allzweck-E/A-Pins mit Beibehaltung des Ausgangszustands und asynchronen Interrupts | ||||
| DMA | 8-Kanal-DMA-Controller | ||||
| PRS | 12-Kanal-Peripheriereflexsystem | ||||
| TIMER | 2 × 16-Bit-Timer/Zähler, 1 × 32-Bit-Timer/Zähler | ||||
| Echtzeituhr | 32-Bit-Echtzeitzähler und Kalender | ||||
| LETIMER | 16-Bit-Low-Energy-Timer zur Wellenformgenerierung | ||||
| ULETIMER | 32-Bit-Ultra-Low-Energy-Timer/Zähler für regelmäßiges Aufwachen aus jedem Energiemodus | ||||
| WDT | 2 × Watchdog-Timer mit dediziertem RC-Oszillator | ||||
| UART/SPI/ SmartCard/ IrDA/I2S | 2 × Universeller synchroner/asynchroner Empfänger/Sender | ||||
| LEUART™ | Low Energy UART • I2C-Schnittstelle mit SMBus-Unterstützung und Adresserkennung in EM3 Stop | ||||
| Sonderfunktion | SOC |


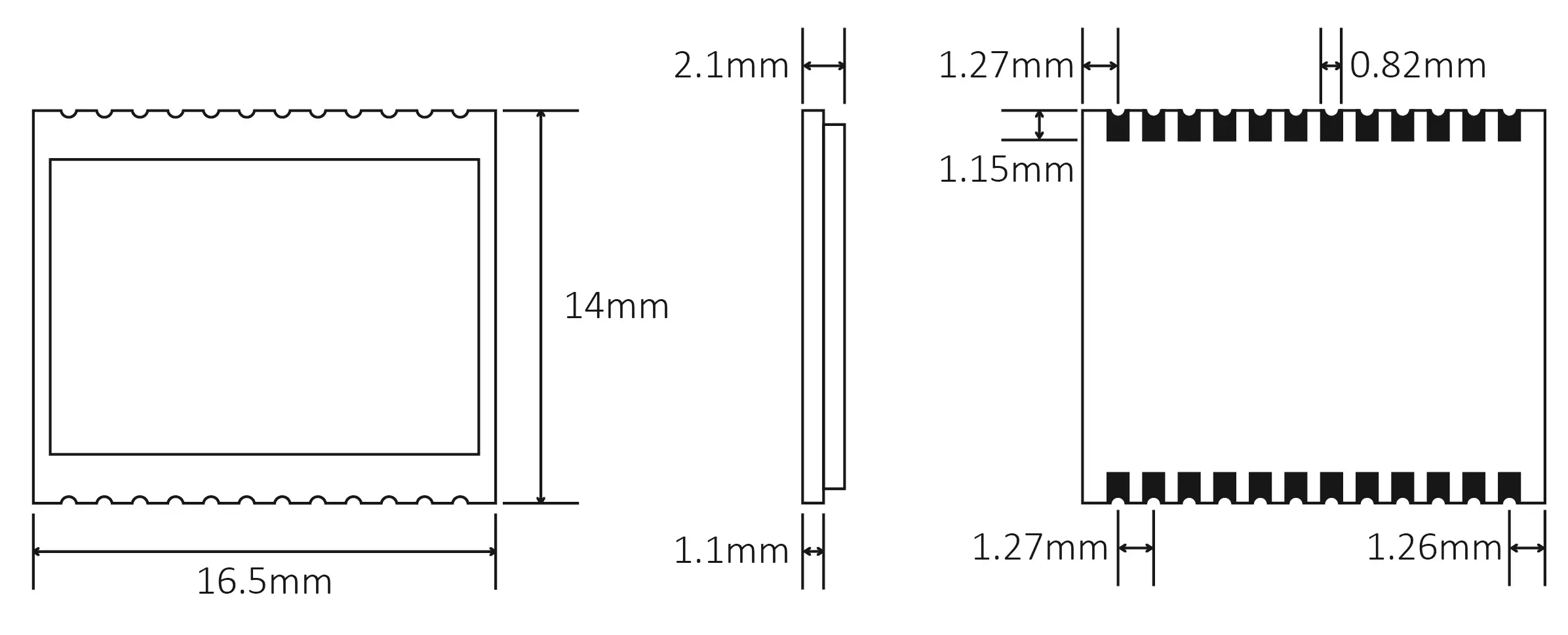

| PIN-Nummer | Pin-Definition | E/A | Beschreibung |
| 1 | PC10 | E/A | GPIO-Pin |
| 2 | PC11 | E/A | GPIO-Pin |
| 3 | PF0 | E/A | GPIO-Pin |
| 4 | PF1 | E/A | GPIO-Pin |
| 5 | PF2 | E/A | GPIO-Pin |
| 6 | PF3 | E/A | GPIO-Pin, TCXO |
| 7 | ZURÜCKSETZEN | ICH | Reset-Eingang, aktiv niedrig. Um eine externe Reset-Quelle an diesen Pin anzuschließen, muss der Pin während des Resets lediglich auf niedrig gesetzt werden. Die interne Pull-up-Schaltung sorgt dann für die Freigabe des Resets. |
| 8, 11, 12, 14, 23 | Masse | - | Stromerdung |
| 9 | PD13 | E/A | GPIO-Pin |
| 10 | PD14 | E/A | GPIO-Pin |
| 13 | AMEISE | O | Anschluss mit 50 Ohm Lastantenne |
| 15 | PD15 | E/A | GPIO-Pin |
| 16 | PA0 | E/A | GPIO-Pin |
| 17 | PA1 | E/A | GPIO-Pin |
| 18 | PB11 | E/A | GPIO-Pin |
| 19 | PB12 | E/A | GPIO-Pin |
| 20 | PB13 | E/A | GPIO-Pins, nicht verfügbar bei Verwendung von Wireless |
| 21 | PB14 | E/A | GPIO-Pin |
| 22 | PB15 | E/A | GPIO-Pin |
| 24 | VCC | - | Stromeingang positiv (Standard 3,3 V) |
