ANT + Sports Health-Anwendungslösung

Das ANT+ -Protokoll wird aufgrund seines geringen Stromverbrauchs und des praktischen Netzwerkaufbaus häufig in den Bereichen Sport, Gesundheit und Medizin eingesetzt. Das ANT+-Sportgesundheitsmodul wurde entwickelt, um Benutzern den Aufbau des ANT+-Sportgesundheitssystems zu erleichtern.

Dieses Modul ist mit dem ANT+-Protokoll ausgestattet, das problemlos in Sport- und Gesundheitsgeräte integriert werden kann, um die ANT+-Funktion zu unterstützen. Dieses Modul kann mit Standard-ANT+-Geräten kommunizieren, um Benutzern den Aufbau eines drahtlosen Sportgesundheitsüberwachungssystems zu erleichtern.

Benutzer können Bewegungsdaten über die serielle Schnittstelle an dieses Modul senden. Dieses Modul überträgt die Daten automatisch über das ANT+-Protokoll. Gleichzeitig kann das Modul das ANT+-Signal empfangen und über die serielle Schnittstelle an das Gerät übertragen. Daher kann das Modul auf der Host- oder Slave-Seite des ANT+-Geräts angewendet werden.

Dieses drahtlose Modul verwendet den Einzelchip-Mikrocomputer NRF51422 als Kern. NRF51422 ist ein SOC-Chip mit geringem Stromverbrauch, integriertem 2,4-G-Wireless-Transceiver und 32-Bit-Cortex-M0-Kern. Der 2,4G-Funktransceiver ist für das Senden und Empfangen von Funksignalen auf der physikalischen Ebene verantwortlich, und der M0-Kern ist für die Verpackung und Analyse des ANT+-Protokolls auf der Protokollebene verantwortlich.

Dieses Modul zeichnet sich durch geringen Stromverbrauch, geringe Größe, einfache Struktur und bequeme Verwendung aus.

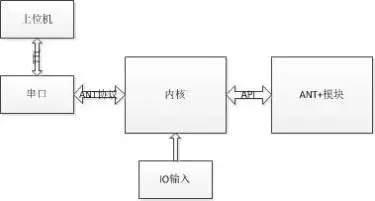

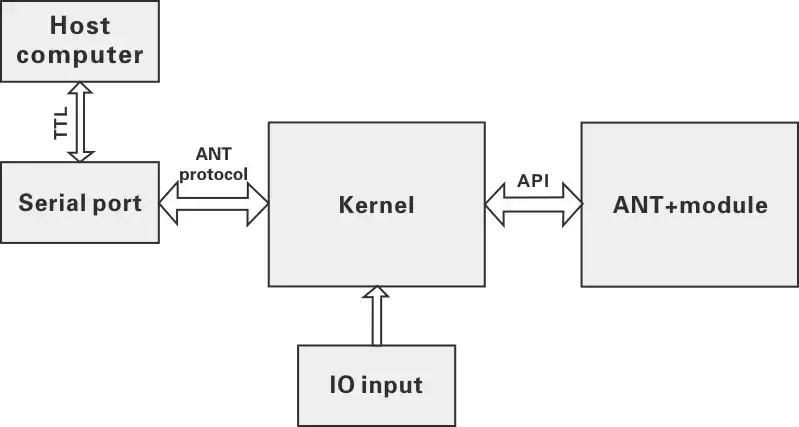

Die ANT+-Sportgesundheitsmodul-Software besteht aus 3 Modulen, nämlich ANT+-Modul, seriellem Port-Modul und IO-Eingangsmodul.

Nachdem das Modul initialisiert wurde, beginnen die serielle Schnittstelle und die drahtlose Verbindung mit der Überwachung der Daten. Wenn erkannt wird, dass über die serielle Schnittstelle Daten eingegeben werden, werden die Eingabedaten der seriellen Schnittstelle gemäß dem ANT+-Protokoll gesendet. Wenn ein drahtloses Signal empfangen wird, werden gültige Daten aus dem ANT+-Protokoll analysiert und über die serielle Schnittstelle ausgegeben.

Das ANT+-Protokoll bietet in vielen drahtlosen Anwendungen die Vorteile der Flexibilität und des geringen Stromverbrauchs. Ingenieure können einfacher hochflexible drahtlose Lösungen mit geringem Stromverbrauch entwickeln, um Anwendungen mit niedriger Datenrate wie drahtlose Sensoren zu realisieren.
