SK108H: 1W 4-Kanal-Funkrelaismodul mit Hopping-Funktionen
Schnittstelle: IO
Kanal: 4-Kanal
Kommunikation: Zweiwege
Offene Entfernung (km): 2,5 bis 3

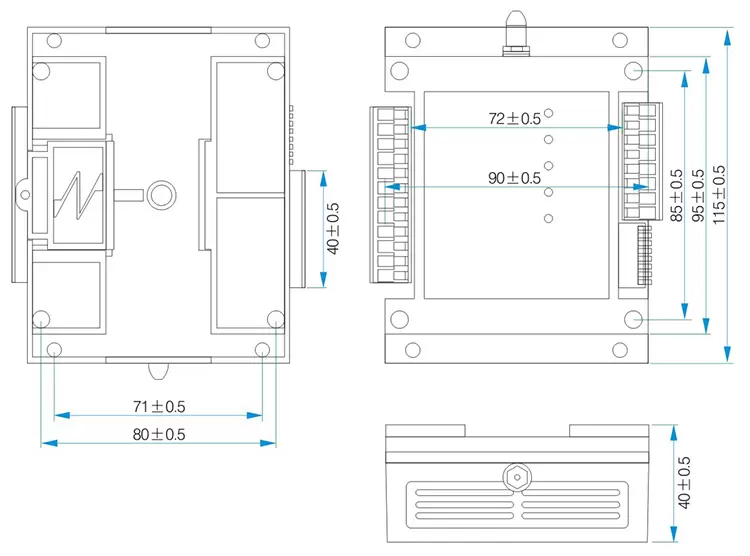

Größe (mm):115*90
HEIM > PRODUKTE > DRAHTLOSE IO- UND 4-20-MA-MODULE > SK108: 1W 4-KANAL RC-SENDER- UND EMPFäNGERMODUL MI...
SK108: 1W 4-Kanal RC-Sender- und Empfängermodul mit ESD-Schutz
- SK108 ist ein industrieller drahtloser Vierkanal-Schaltercontroller. Er bietet maximal vier Signaleingänge und maximal vier Steuerausgänge. Er zeichnet sich durch eine einfache Schnittstelle und zuverlässige Leistung aus. Die Parameter können per PC-Software, UART-Befehl oder Fernbedienung (SK108-S) geändert werden. Über den DIP-Schalter am Modul können Betriebsfrequenz (maximal 16 Gruppen), Betriebsmodus usw. geändert werden. Mit diesem Modul kann der Benutzer kabelgebundene Geräte durch eine drahtlose Verbindung ersetzen, was die Kosten deutlich senkt und Zeit spart.
- SK108 verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
Hinweis: Die folgenden Parameter basieren auf einer 12-V-Stromversorgung/einer Testumgebung von 25 °C.
| Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Betriebszustand | |||||
| Spannungsbereich | 9 | 12 | 30 | V | |
| Betriebstemperatur | -40 | 25 | +85 | ℃ | |
| Stromverbrauch | |||||
| Rx-Strom | <20 | mA | |||
| Tx-Strom | <200 | mA | |||
| Schlafstrom | <5 | mA | @12V Timing-Modus Nicht sendend | ||
| HF-Parameter | |||||
| Ausgangsleistung | 30 | dBm | |||
| Empfindlichkeit | -121 | dBm | @1200bps | ||
| Schnittstelle | E/A |
| Kanal | 4-Kanal |
| Kommunikation | Zweiwege |
| Offene Entfernung (km) | 2,5 bis 3 |
Funktionen des 4-Kanal-RC-Sender- und Empfängermoduls SK108
- Bis zu 3 km Sichtlinie im offenen Bereich
- Frequenzband: 433/470/868/915 MHz (optional)
- 16 vordefinierte Kanäle
- Parameter konfigurierbar per PC-Software/Fernbedienung/UART-Befehl
- Echtzeit-/Timing-Arbeitsmodus für optionale
- GFSK-Modulation
- Bidirektionale drahtlose Schaltersteuerung
- Empfindlichkeit bis zu -121 dBm
- Maximale Ausgangsleistung: 1 W
- Betriebsspannung: 9 ~ 30 V
- Arbeitstemperaturbereich: - 40 ~ + 85 ° C
- Gewicht: 143 g

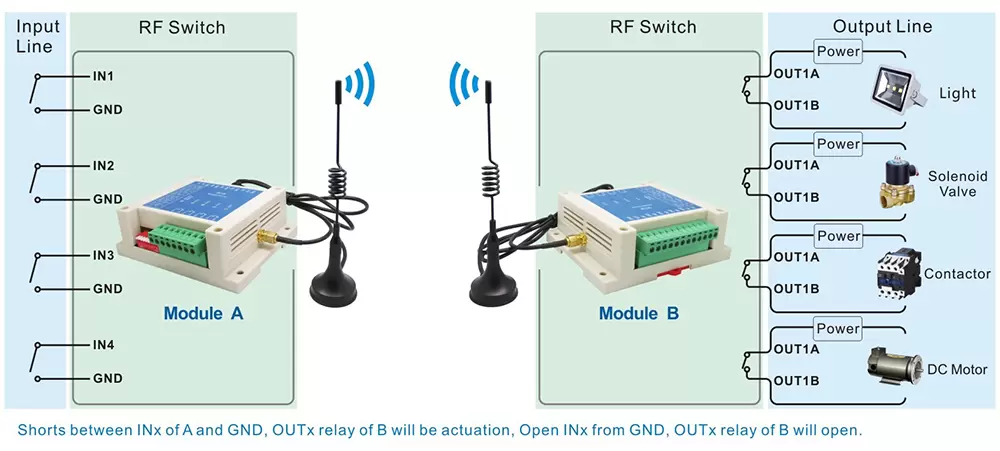

Anwendung des 4-Kanal RC-Sender- und Empfängermoduls SK108
- Fernbedienungsschaltersteuerung
- Sicherheitssystem
- Fernerkundung der Hausautomation
- Drahtlose Ferntelemetrie
- Gebäudeautomation und Sicherheit
- Zutrittskontrollsystem

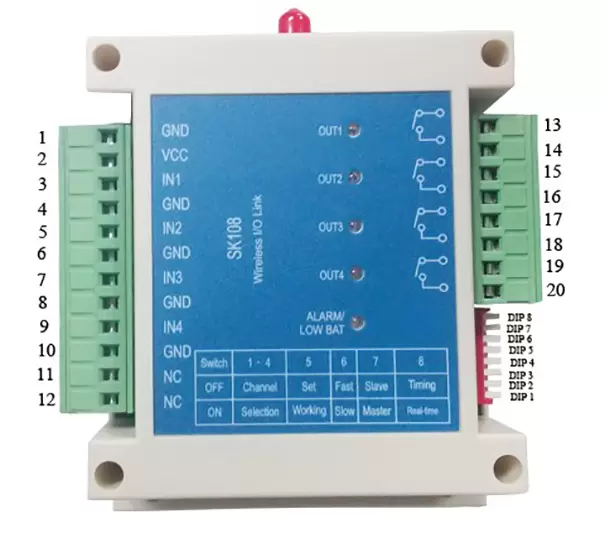

| Pin-Nr. | Stift | Beschreibung |
| 1 | GND | Stromerdung |
| 2 | VCC | Mit positiver Kraft verbinden |
| 3 | IN1 | Ch1-Eingang, interner Pull-Up |
| 4 | GND | |
| 5 | IN2 | Ch2-Eingang, interner Pull-Up |
| 6 | GND | |
| 7 | IN3 | Ch3-Eingang, interner Pull-Up |
| 8 | GND | |
| 9 | IN4 | Ch4-Eingang, interner Pull-Up |
| 10 | GND | |
| 11 | NC | Reserviert, nicht verbunden |
| 12 | NC | Reserviert, Nicht verbunden |
| 13 | OUT1 | Ch1-Relaissteuerausgang, geschlossen: niedriger Pegel in Tx. Offen: hoher Pegel in Tx. |
| 14 | ||
| 15 | OUT2 | Ch2-Relais-Steuerausgang, geschlossen: niedriger Pegel in Tx. Offen: hoher Pegel in Tx. |
| 16 | ||
| 17 | OUT3 | Ch3-Relais-Steuerausgang, geschlossen: niedriger Pegel in Tx. Offen: hoher Pegel in Tx. |
| 18 | ||
| 19 | AUS4 | Ch4-Relaissteuerausgang, geschlossen: niedriger Pegel in Tx. Offen: hoher Pegel in Tx. |
| 20 |
