SK108U umfasst SK108U-TX und SK108U-RX. SK108U-TX ist ein industrieller serieller Steuersender. Er arbeitet mit SK108U-RX zusammen, um ein drahtloses Schaltersteuerungssystem aufzubauen. SK108U-TX ist eine serielle Schnittstelle, die mit PCs und anderen seriellen Geräten verbunden werden kann. Ein SK108U-RX verfügt über einen 4-Kanal-Relaisausgang. Ein SK108U-TX kann mehrere SK108U-RX steuern. Die Frequenz von SK108U-TX und SK108U-RX kann eingestellt werden, um Frequenzstörungen zu vermeiden.
Die Hardware von SK108U-Tx ist identisch mit unserem Modul der SV-Serie, verfügt jedoch über eine andere Ausgangsleistung und optional über andere Schnittstellen.
SK108U-Rx ist von der Hardware her dasselbe wie SK108, hat aber eine andere Firmware.
Das 4-Kanal-RC-Sender- und Empfängermodul SK108U verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

SK108U-RX Parameter

Hinweis: Die folgenden Parameter basieren auf einer 12-V-Stromversorgung/einer Testumgebung von 25 °C.

Parameter	Mindest.	Typ.	Max.	Einheit	Zustand
Betriebszustand
Spannungsbereich	9	12	30	V
Betriebstemperatur	-40	25	+85	℃
Stromverbrauch
Rx-Strom		<20		mA
HF-Parameter
Empfindlichkeit		-121		dBm	@1200

SK108U-TX Parameter

Hinweis: SK108U-Tx ist hardwaremäßig identisch mit unserem Modul der SV-Serie. Es verfügt über eine andere Ausgangsleistung und optional über andere Schnittstellen.

Produktname	Leistung	Schnittstelle
SK108U-TX-610	100 mW	TTL
SK108U-TX-611	100 mW	TTL/RS232/RS485
SK108U-TX-612	100 mW	TTL/RS232/RS485
SK108U-TX-613	100 mW	USB
SK108U-TX-614	100 mW	RS232
SK108U-TX-650	500 mW	TTL /RS485
SK108U-TX-651	500 mW	TTL/RS232/RS485
SK108U-TX-652	500 mW	TTL/RS232/RS485
SK108U-TX-653	500 mW	USB
SK108U-TX-654	500 mW	RS232
SK108U-TX-6202	2W	TTL/RS232/RS485
SK108U-TX-6300	3W	TTL/RS232/RS485
SK108U-TX-6500	5 W	TTL/RS232/RS485

Schnittstelle	E/A, Uart
Kanal	4-Kanal
Kommunikation	Ein Weg
Offene Entfernung (km)	3~4

Funktionen des 4-Kanal-RC-Senders und -Empfängers SK108U

Die Leistung von SK108U-Tx ist optional (100 mW, 500 mW, 2 W, 3 W, 5 W).
40 vordefinierte Kanäle für SK108U-TX
16 vordefinierte Kanäle für SK108U-RX
Parameter per PC-Software oder seriellem Gerät konfigurierbar
GFSK-Modulation
Automatische Antennenanpassung
Bidirektionale drahtlose Schaltersteuerung
Empfindlichkeit bis zu -121 dBm
Arbeitstemperaturbereich: -40 ~ +85 °C

Anwendung des 4-Kanal-RC-Senders und -Empfängers SK108U

Fernbedienungsschaltersteuerung
Sicherheitssystem
Fernerkundung der Hausautomation
Drahtlose Ferntelemetrie
Gebäudeautomation und Sicherheit
Zutrittskontrollsystem

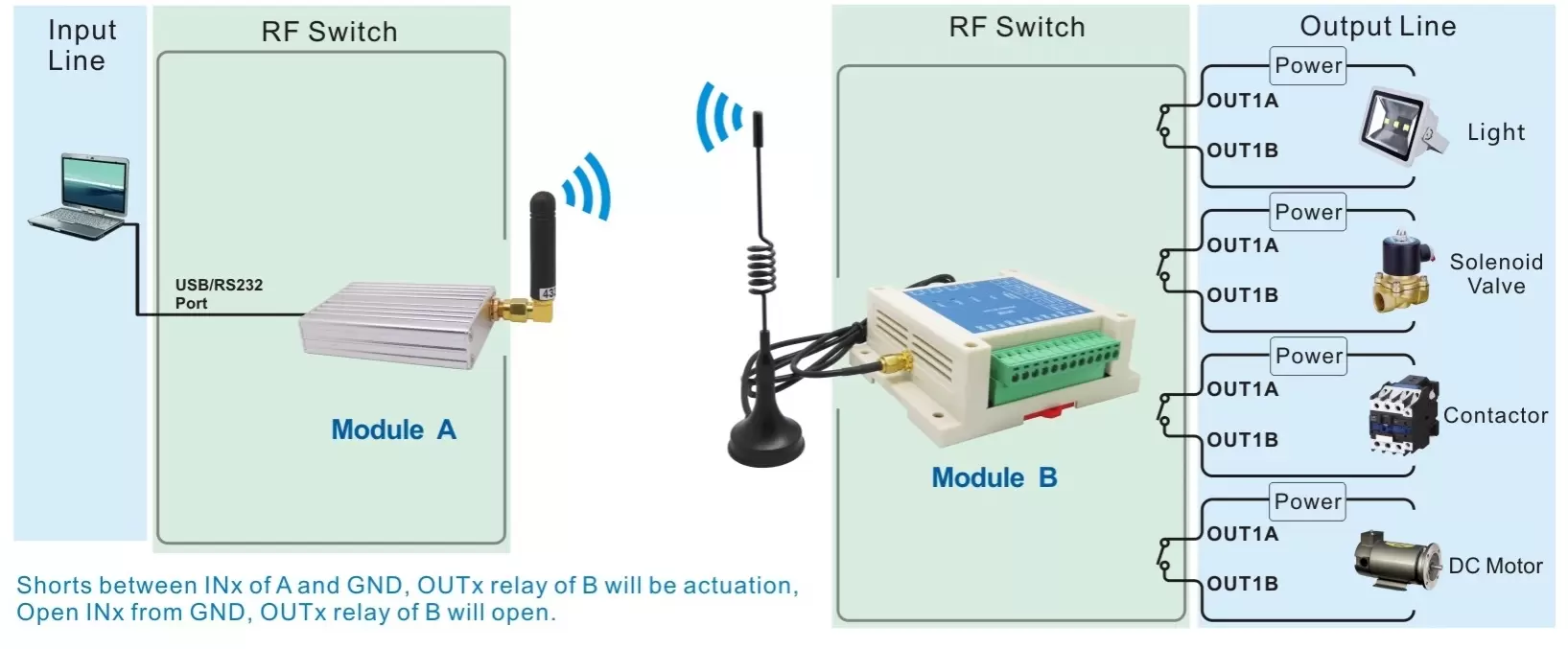

Schaltsteuermodul SK108U Anwendungsanschluss

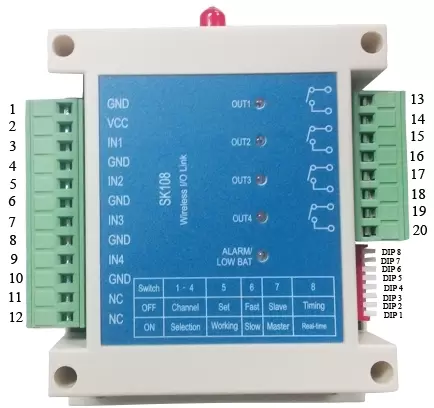

Pins des 4-Kanal-RC-Senders und -Empfängers SK108U

Pin-Nr.	Stift	Beschreibung
1	Masse	Schließen Sie den Minuspol der Stromversorgung an
2	VCC	Leistungsanode anschließen
3~12	NC	Offen
13	OUT1	Ch1 Relais-Steuerausgang,
14	OUT1	Ch1 Relais-Steuerausgang,
15	OUT2	Ch2 Relais-Steuerausgang,
16	OUT2	Ch2 Relais-Steuerausgang,
17	OUT3	Ch3 Relais-Steuerausgang,
18	OUT3	Ch3 Relais-Steuerausgang,
19	AUS4	Ch4 Relais-Steuerausgang,
20	AUS4	Ch4 Relais-Steuerausgang,

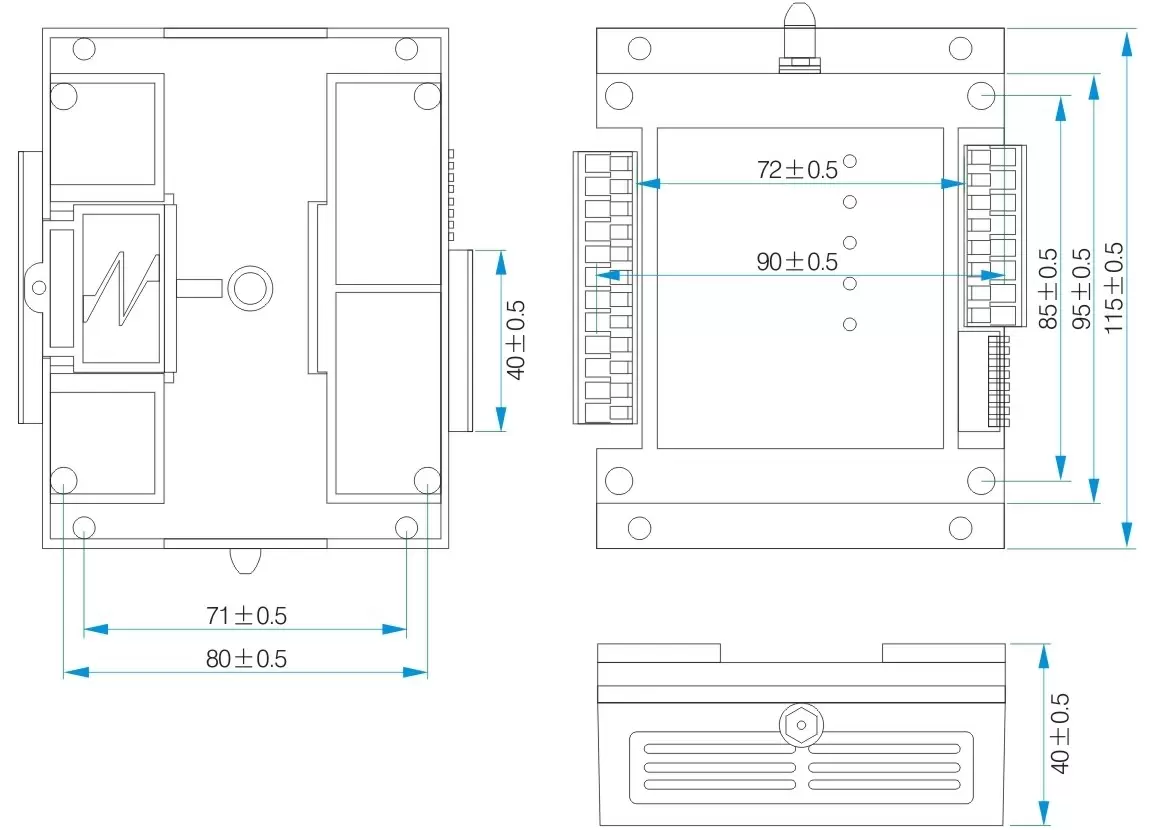

Mechanische Abmessungen des Schaltersteuerungsmoduls SK108U
