SK100: Industrielles Einweg-Funkschaltermodul
- Bei der SK100-Serie handelt es sich um drahtlose Fernschaltmodule auf Branchenniveau mit einem Ausgangsleistungsbereich von 100 mW bis 5 W (optional). Es bietet eine einfache, zuverlässige usw. Schnittstelle für einen einseitigen Signaleingang und eine einseitige Steuerausgangsschnittstelle. Benutzer können auch mit einer benutzerfreundlichen PC-Schnittstelle kombiniert werden, um den Arbeitskanal des modifizierten Moduls drahtlos zu konfigurieren. Mehrere gleichzeitige Kommunikationen stören sich nicht gegenseitig und sind einfach zu verwenden. Mit diesem Modul können Benutzer die ursprüngliche kabelgebundene Umgebung problemlos durch eine drahtlose Steuerung ersetzen und so die Kosten für die manuelle Verkabelung erheblich reduzieren.
- SK100 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
Hinweis: Die folgenden Parameter basieren auf einer Testumgebung bei 25 °C. Im Folgenden sind die elektrischen Parameter des SK100-TX-Moduls aufgeführt:
| Parameter | Min | Typ. | Max | Einheit | Zustand |
| Zustand | |||||
| Arbeitsspannung | 3.3 | 5,0 | 6.5 | V | @100mW, 500mW |
| 4.5 | 5,0 | 6.5 | V | @2W | |
| 9 | 12 | 18 | V | @3W | |
| 9 | 12 | 30 | V | @5W | |
| Arbeitstemperatur | -40 | 25 | +85 | ℃ | |
| Rx-Strom | |||||
| Standby-Strom | 25 | 30 | 33 | mA | |
| Sendestrom | 95 | mA | @100mW | ||
| 350 | mA | @500mW | |||
| 900 | mA | @2W | |||
| 600 | mA | @3W | |||
| 1.8 | A | @5W | |||
Hinweis: Die folgenden Parameter basieren auf einer 5-V-Stromversorgung/25℃-Testumgebung. Nachfolgend sind die elektrischen Parameter des SK100-RX-Moduls aufgeführt:
| Parameter | Min | Typ | Max | Einheit | Zustand |
| Zustand | |||||
| Arbeitsspannung | 4.5 | 5,0 | 6,0 | V | |
| Arbeitstemperatur | -40 | 25 | +85 | ℃ | |
| Aktueller Verbrauch | |||||
| Rx-Strom | 25 | mA | |||
| Standby-Strom | < 5 | uA | |||
| HF-Parameter | |||||
| Empfindlichkeit | -121 | dBm | |||
| Schnittstelle | I/O,Uart |
| Kanal | 1 Kanal, 4 Kanäle |
| Kommunikation | Ein Weg |
| Offene Distanz (km) | 1.5 |
Merkmale des drahtlosen Schaltmoduls SK100
- Die Leistung des SK100-TX ist optional (100 mW ~ 5 W).
- 40 Kanäle zur Auswahl
- Parametereinstellung drahtlos per PC
- Der Arbeitsmodus ist optional (bitte bei der Bestellung angeben)
- GFSK-Modulation
- Automatische Antennenanpassung und bidirektionale Schaltersteuerung
- Empfindlichkeit bis zu -121 dBm
- Arbeitstemperatur: -40 ~ +85 °C

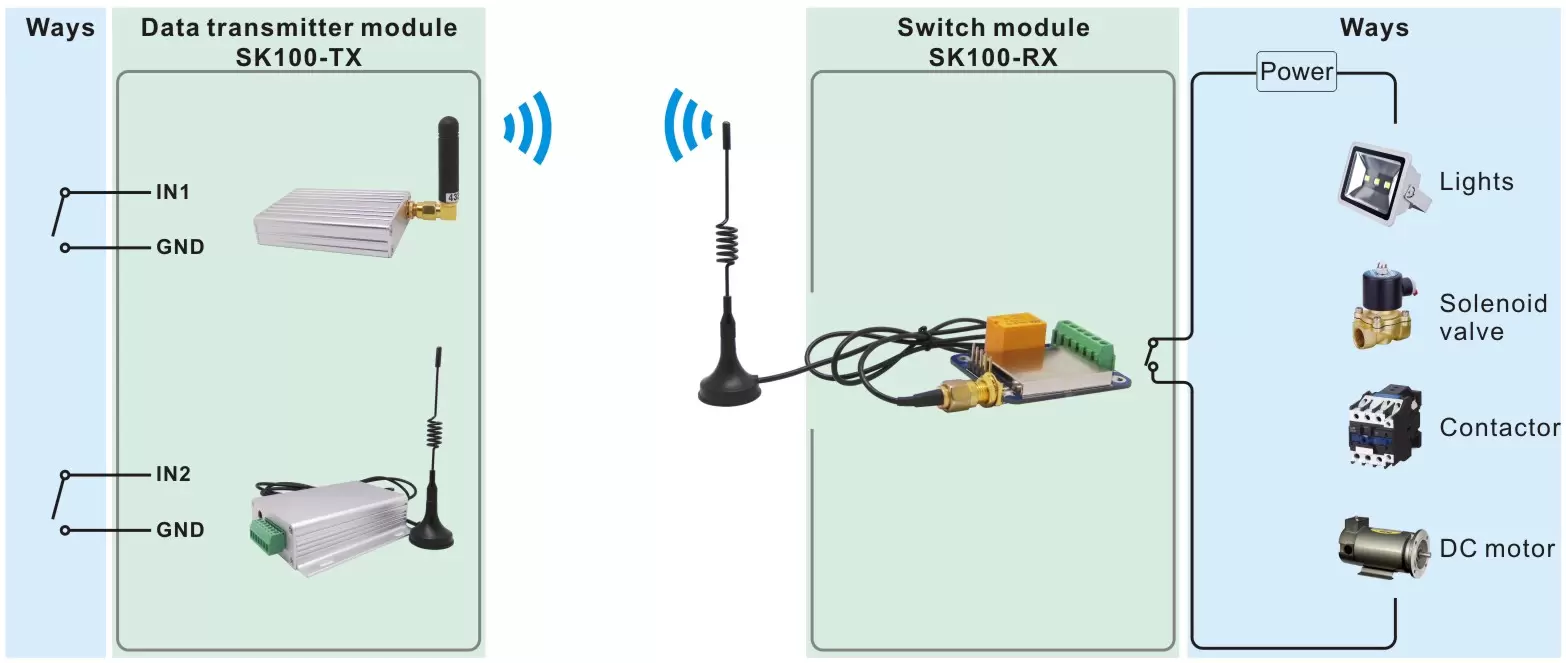

Anwendung des Funkschaltmoduls SK100
- Fernschaltersteuerung
- Sicherheitssystem
- Fernerkundung der Hausautomation
- Drahtlose Ferntelemetrie
- Drahtlose Steuerung der Pumpe
- Zugangskontrollsystem

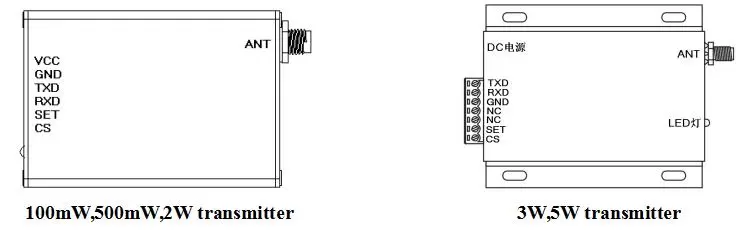

SK100-TX-Sender:
100mW, 500mW, 2W Sender
3W, 5W Sender
| NEIN. | Definition | Beschreibung |
| 1 | VCC | An die positive Stromversorgung angeschlossen |
| 2 | GND | Mit Masse verbunden |
| 3 | TXD | Serielle Übertragungsdaten / Konfigurationsmodus |
| 4 | RXD | Serielle Empfangsdaten / Konfigurationsmodus |
| 5 | SATZ | Aktivierung des Konfigurationsmodus (konfigurierbar auf niedrigem Niveau, standardmäßig auf hohem Niveau) |
| 6 | CS | Aktivieren des Modulbetriebs (Tief ziehen, um das Modul in den Schlafmodus zu versetzen, offen lassen oder Hochpegel anschließen, damit das Modul in den normalen Arbeitsmodus wechselt) |

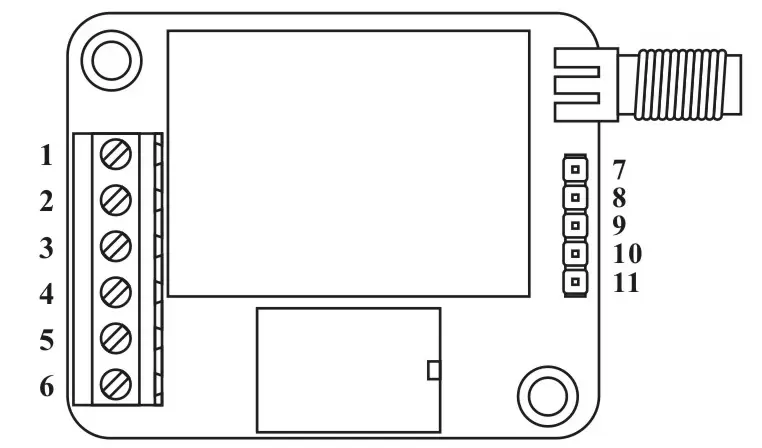

SK100-RX-Empfänger:
| NEIN. | Definition | Beschreibung |
| 1 | VCC | Macht positiv |
| 2 | GND | Macht negativ |
| 3~4 | OFFEN | Kontakt des Relais offen |
| 5~6 | SCHLIESSEN | Kontakt des Relais geschlossen |
| 7 | VCC | Konfigurationsparametermodus, Stromversorgungsanschluss |
| 8 | GND | |
| 9 | TXD | Konfigurationsparametermodus, serieller Kommunikationsanschluss |
| 10 | RXD | |
| 11 | SATZ | Parametersatz-Pin, Low-Pegel in den Konfigurationsmodus |

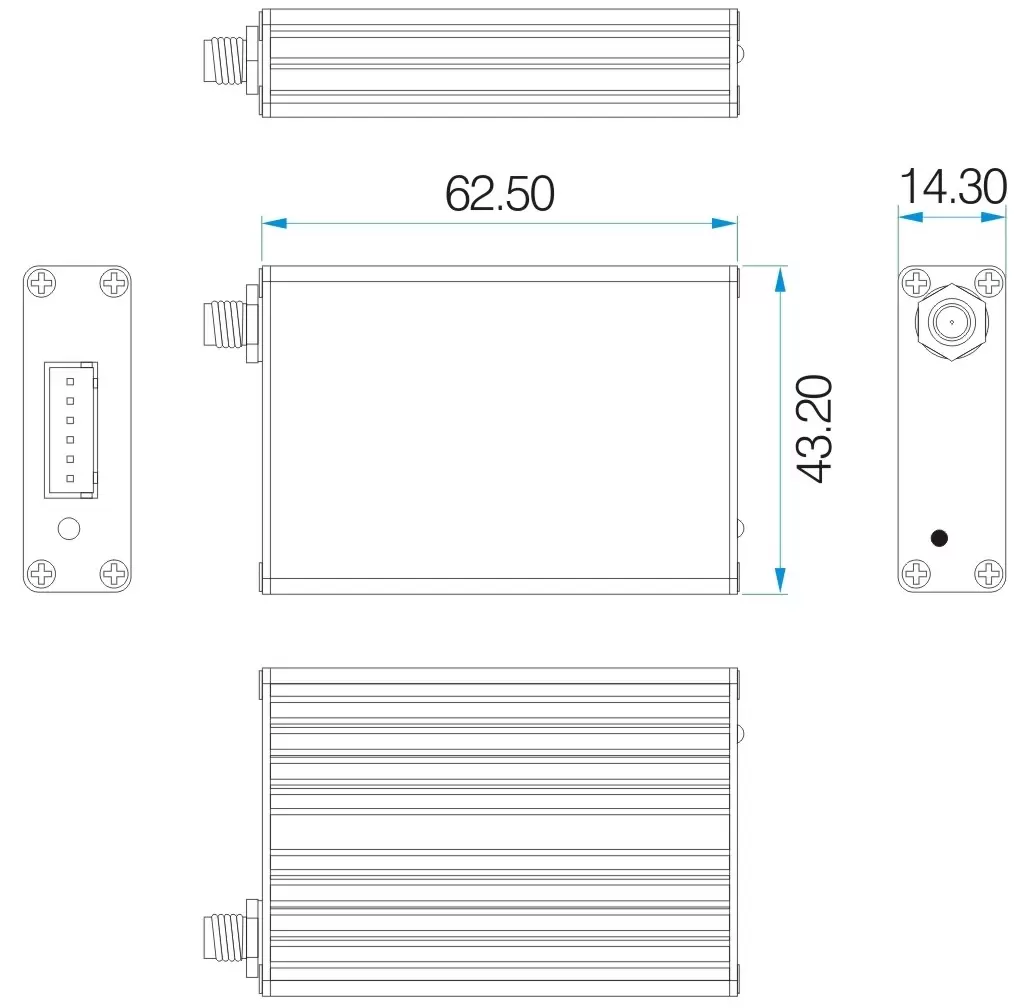

Sender (100 mW/ 500 mW / 2 W)

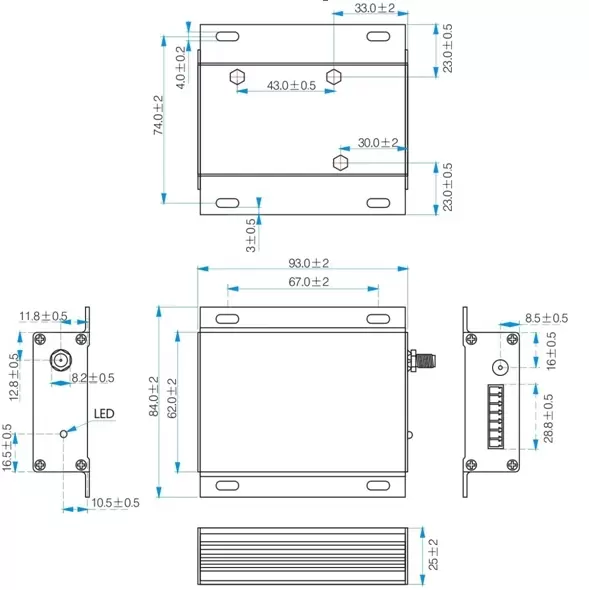

Sender (3W / 5W)

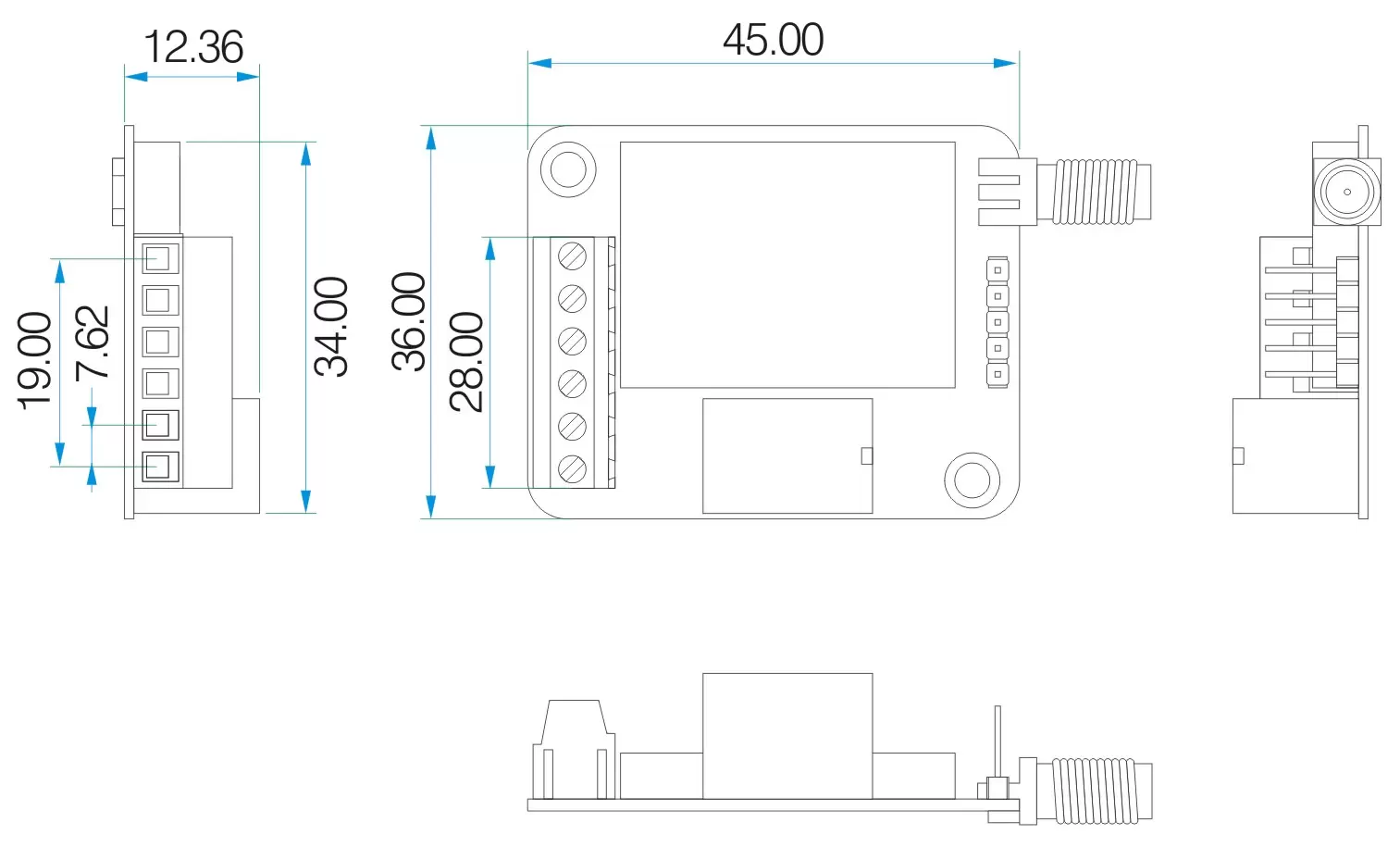

Empfänger
