SK106: 1 W 4–20 mA Eingangs- und Ausgangs-Fernbedienungs-Funkschaltermodul
- Die SK106-Serie ist ein drahtloses analoges (4–20 mA) und drahtloses Schaltmodul auf industrieller Ebene, das SK106-TX und SK106-RX umfasst. SK106-TX bietet vier digitale Signaleingangsschnittstellen und vier aktuelle analoge Eingangsschnittstellen, SK106-RX bietet vier Schaltersteuerungsschnittstellen und vier aktuelle analoge Ausgangsschnittstellen. Die Parameter können per PC-Software / UART-Befehl geändert werden. Mit dem DIP-Schalter am Modul können die Betriebsfrequenz (maximal 16 Gruppen), der Betriebsmodus, die Gruppen-ID usw. geändert werden. Mit diesem Modul kann der Benutzer ein kabelgebundenes Gerät durch eine drahtlose Verbindung ersetzen, was die Kosten erheblich senkt und viel Zeit spart.
- SK106 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
Hinweis: Die folgenden Parameter basieren auf einer 12-V-Stromversorgung/25℃-Testumgebung.
| Parameter | |
| Spannung klingelte | 433 MHz/470 MHz/868 MHz/915 MHz |
| Analoger Kanal (4–20 mA) | 4AI (SK106-TX), 4AO (SK106-RX) |
| Kanal wechseln | 4DI (SK106-TX), 4DO (SK106-RX) |
| Analoger Eingangs-/Ausgangsbereich | Strom: 0-20mA |
| Unterscheiden | 12Bit |
| Genauigkeit | ±0,1 % |
| Konfigurationsoberfläche | RS-485 |
| Kanal | Standardmäßig 16 Kanäle, der Benutzer kann den Kanal mit dem DIP-Schalter wechseln |
SK106-TX
| Parameter | Min | Typ. | Max. | Einheit | Zustand |
| Arbeitszustand | |||||
| Spannungsbereich | 10 | 12 | 30 | V | |
| Arbeitstemperaturbereich: | -40 | 25 | 85 | ℃ | |
| Aktueller Verbrauch | |||||
| Rx-Strom | < 50 | mA | |||
| Sendestrom | < 350 | mA | |||
| HF-Parameter | |||||
| Ausgangsleistung | > 30 | 31 | 32 | dBm | @433 MHz, 490 MHz |
| 27 | dBm | @868MHz, 915MHz | |||
| Empfindlichkeit | < -132 | dBm | |||
SK106-RX
| Parameter | Min | Typ. | Max. | Einheit | Zustand |
| Arbeitszustand | |||||
| Spannungsbereich | 10 | 12 | 30 | V | |
| Arbeitstemperaturbereich | -40 | 25 | 85 | ℃ | |
| Aktueller Verbrauch | |||||
| Rx-Strom | < 40 | mA | |||
| Sendestrom | < 300 | mA | |||
| HF-Parameter | |||||
| Ausgangsleistung | > 30 | 31 | 32 | dBm | @433 MHz, 490 MHz |
| 27 | dBm | @868MHz, 915MHz | |||
| Empfindlichkeit | < -132 | dBm | |||
| Schnittstelle | 4-20mA |
| Kommunikation | Ein Weg |
| Offene Distanz (km) | 3 |
Merkmale des drahtlosen Schaltmoduls SK106
- Bis zu 5 km Sichtlinie im freien Gelände
- 16 vordefinierte Kanäle
- LoRa-Spread-Spectrum-Modulationsmodus
- Schalter- und analoge Kombinationssteuerung
- Echtzeit-/Timing-Modus-Optionen
- 485 Schnittstelle Parameter konfigurieren
- Eingang/Ausgang: 4–20 mA Strom
- Empfindlichkeit bis zu 132 dBm
- Maximale Ausgangsleistung: 1,5 W
- Arbeitsspannung 10–30 V
- Arbeitstemperaturbereich: -40 ～ +85 °C
- Gewicht: 143 g
Anwendungen des drahtlosen Schaltmoduls SK106
- Industrielle Feldsensoren, Erfassung von Sendersignalen
- Automatisiertes Datenerfassungssystem
- Gebäudeautomation, Sicherheit, drahtlose Überwachung von Geräteräumen, Zugangskontrollsystem
- Verkehr, Ölbohrungen und Alarm. kann in großem Umfang zur Echtzeitüberwachung von Verdrängung, Geschwindigkeit, Temperatur, Druck, Durchfluss und Wasserstand eingesetzt werden.
 |  |

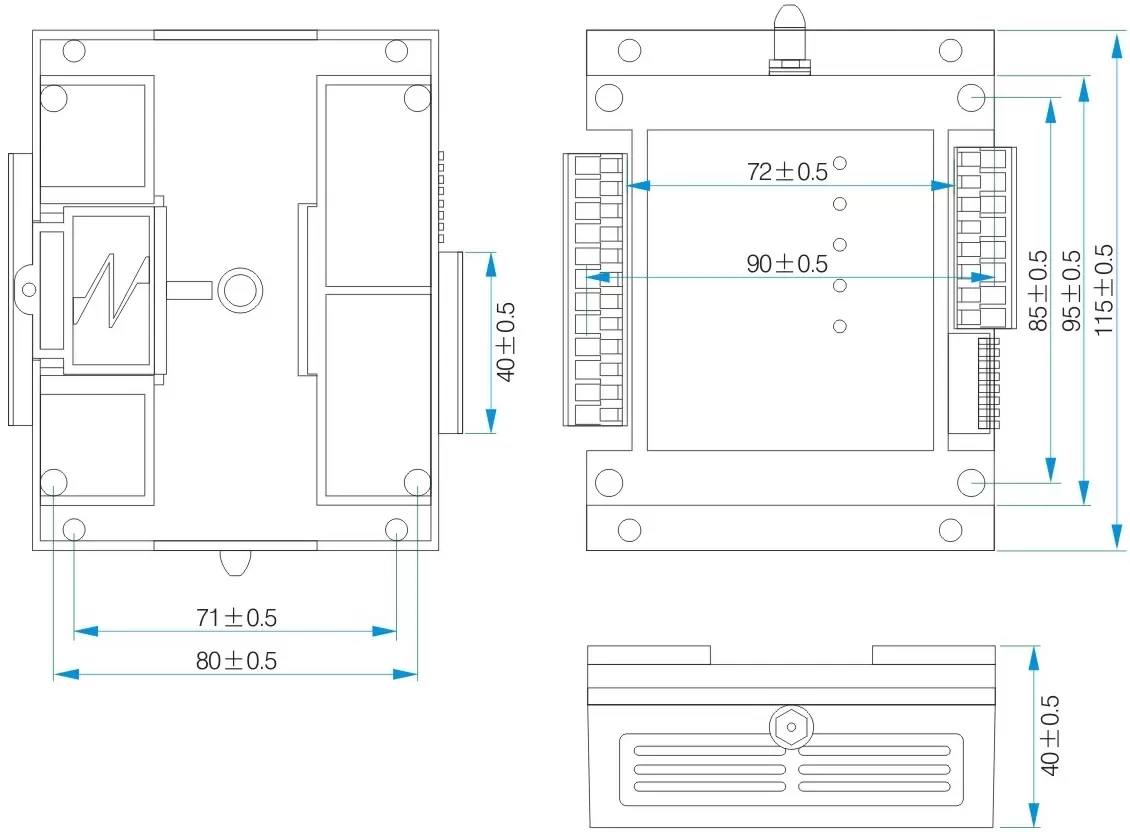

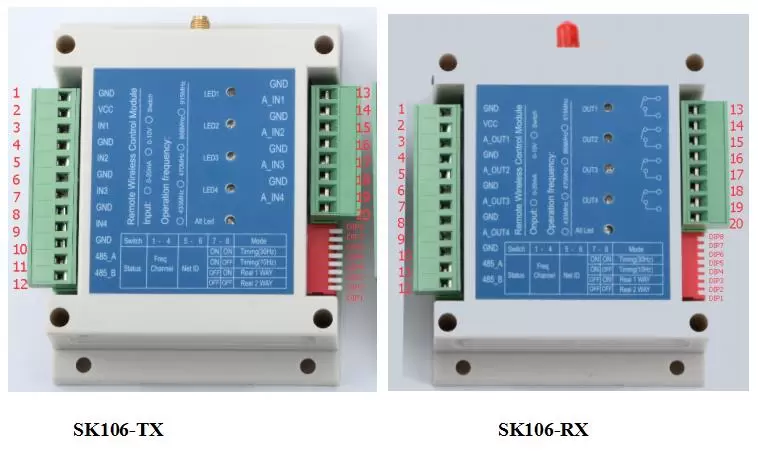

| SK106-TX | SK106-RX |
|
Pin-Nr. | Stift | Beschreibung | ||
| SK106-TX | SK106-RX | SK106-TX | SK106-RX | |
| 1 | GND | GND | An negativen Strom anschließen | |
| 2 | VCC | VCC | An positiven Strom anschließen | |
| 3 | IN1 | A_OUT1 | Ch1-Eingang, interner Pull-Up | Analogausgang Ch1 |
| 4 | GND | GND | ||
| 5 | IN2 | A_OUT2 | Ch1-Eingang, interner Pull-Up | Analoger Ausgang Ch2 |
| 6 | GND | GND | ||
| 7 | IN3 | A_OUT3 | Ch1-Eingang, interner Pull-Up | Analogausgang Kanal 3 |
| 8 | GND | GND | ||
| 9 | IN4 | A_OUT4 | Ch1-Eingang, interner Pull-Up | Kanal 4 Analogausgang |
| 10 | GND | GND | ||
| 11 | 485_A | 485_A | 485 Schnittstelle A | |
| 12 | 485_B | 485_B | 485 Schnittstelle B | |
| 13 | GND | OUT1 | Analoger Eingang Ch1 | Ch1-Relais-Steuerausgang |
| 14 | A_IN1 | |||
| 15 | GND | OUT2 | Analoger Eingang Ch2 | Ch2-Relais-Steuerausgang |
| 16 | A_IN2 | |||
| 17 | GND | OUT3 | Analogeingang Kanal 3 | Ch3-Relais-Steuerausgang |
| 18 | A_IN3 | |||
| 19 | GND | OUT4 | Kanal 4 Analogeingang | Ch4-Relais-Steuerausgang |
| 20 | A_IN4 | |||

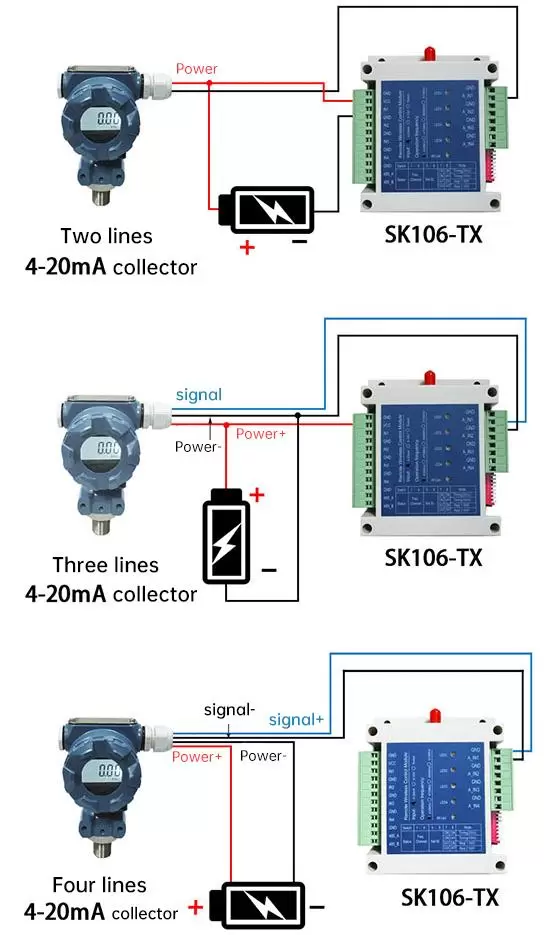

Schnittstellendefinition
 |  |
| SK106-TX-Schnittstellen wie unten | SK106-RX-Schnittstellen wie unten |
