Das LoRa II-Modul ist eine neue Serie verbesserter drahtloser Netzwerkkommunikationsmodule von NiceRF. Es nutzt die fortschrittliche LoRa-Spread-Spectrum-Modulation-Frequenzsprungtechnologie für hohe Empfindlichkeit. Die Durchdringungskraft und Kommunikationsreichweite sind den aktuellen FSK- und GFSK-Produkten deutlich überlegen und bieten eine höhere Entstörungsfestigkeit. Um den Anwendungsanforderungen verschiedener Kunden gerecht zu werden, haben wir die Modulsoftware dieser Serie als All-in-One-Lösung konzipiert. Benutzer können über das PC-Software-Konfigurationsmodul zwischen verschiedenen Arbeitsmodi wechseln. Im MESH-Modus verfügt das Routing-Modul über automatisches Routing. Durch die Kombination mehrerer Module kann der Benutzer eine Netzwerkübertragung ohne tote Zone und ohne Entfernungsbeschränkung erstellen. Gleichzeitig können Benutzer AES128-Funkdaten über PC-Software oder serielle Schnittstellen verschlüsseln, was die Datenübertragung sicherer macht.
Das LoRa6100II-Modul ist für eine Ausgangsleistung von 1 W bei Stromversorgung durch eine einzellige Lithiumbatterie ausgelegt und verfügt über ein eingebettetes Design mit kleiner Größe, das in der drahtlosen Fernübertragungssteuerungsbranche weit verbreitet ist.
LoRa6100II verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
Hinweis: Das Modul wird intern durch einen 3,3-V-LDO geregelt. Die CS-Pin- und SET-Pin-Steuerung erfolgt auf 3,3-V-Pegel. TXD und RXD liegen ebenfalls auf 3,3-V-Pegeln.
| Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Betriebszustand | |||||
| Spannungsbereich | 3.4 | 4.0 | 5.5 | V | |
| Betriebstemperatur | -40 | 25 | +85 | ℃ | |
| Stromverbrauch | |||||
| Rx-Strom | <8 | mA | TTL-Pegel | ||
| Tx-Strom | < 800 | mA | @5 V, 31 dBm 433/470 MHz | ||
| < 1100 | mA | @5 V, 31 dBm 868/915 MHz | |||
| Schlafstrom | < 240 | uA | |||
| <40 | uA | Geringe Leistung | |||
| HF-Parameter | |||||
| Frequenzbereich | 414,92 | 433,92 | 453,92 | MHz | @433MHz |
| 470,92 | 489,92 | 509,92 | MHz | @470MHz | |
| 849,92 | 868,92 | 888,92 | MHz | @868MHz | |
| 895,92 | 914,92 | 934,92 | MHz | @915MHz | |
| Datenrate | 1312 | 62500 | bps | @LoRa | |
| Ausgangsleistung | 18 | 30 | +31 | dBm | Softwarelevel 7 einstellbar |
| Empfindlichkeit | -129 | dBm | @1312bps | ||
| Schnittstelle | TTL |
| Netzwerk | NETZ |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulation | LoRa |
| Ausgangsleistung | 1W |
AES128-Datenverschlüsselungsmethode
Keine tote Zone ohne Abstandsbegrenzung
Die Übertragungsdistanz eines einzelnen Moduls im offenen Bereich beträgt 8–10 km bei niedriger Rate
Frequenzband: 433/470/868/915 MHz für Option
Bis zu 40 Kommunikationskanäle im gleichen Frequenzband
Diversifizierte serielle Portparameter
Betriebsspannungsbereich: 3,4 ~ 5,5 V
LBT-Funktion (Listen Before Talk) optional
Knoten/Route/Knoten+Route optional im MESH-Modus
Eingebaute Hardware-Reset-Schutzschaltung
LoRa-Modulation
TTL-Schnittstelle
Empfindlichkeit bis zu -129 dBm bei 1,3 Kbit/s
Maximale Ausgangsleistung: 1 W (bei 5 V)
Betriebstemperaturbereich: -40 ~ +85 °C

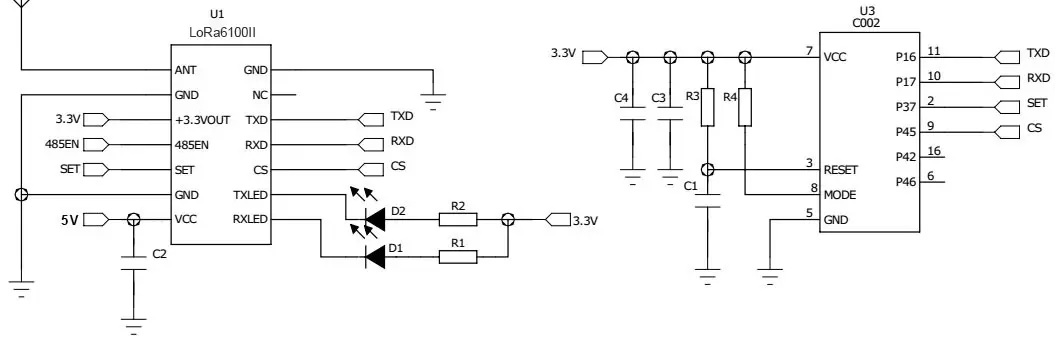

| NEIN. | STIFT | Beschreibung |
| 1 | RXLED | Empfangssignalanzeige, niedriger Pegel, Standardwert: hoch |
| 2 | TXLED | Sendesignalanzeige, niedriger Pegel, Standard hoch |
| 3 | CS | Modul-Aktivierungsstift (integrierter Pull-up). Hinweis: Werksseitige Standardversion: Ruhestrom <240 uA, CS auf High gezogen oder für normale Kommunikation ausgesetzt, Ruhezustand auf niedrigem Pegel; Version mit geringem Stromverbrauch: Ruhestrom <40 uA, normale Kommunikation, wenn CS auf Low gezogen, auf High gezogen oder in den Ruhezustand versetzt wird. |
| 4 | RXD | Empfang serieller Kommunikationsdaten |
| 5 | TXD | Serielle Kommunikationsdatenübertragung |
| 6 | NC | Keine Verwendung |
| 7 | GND | Antennenmasse |
| 8 | AMEISE | HF-Signalausgang, verbunden mit 50-Ohm-Antenne |
| 9 | GND | Antennenmasse |
| 10 | +3,3 V Ausgang | 3,3-V-Spannungsausgangspin, kann Geräte innerhalb von 50 mA antreiben |
| 11 | 485EN | Kann an den externen Erweiterungs-485-Pegelregler-Konvertierungsstift angeschlossen werden |
| 12 | SATZ | Konfigurationsparameter aktivieren (Low-Level-Aktivierungsparameterkonfiguration, Standard-High-Level-Ausgabe) |
| 13 | GND | Verbinden Sie den Minuspol der Stromversorgung, das Erdungskabel |
| 14 | VCC | Verbinden Sie den Pluspol der Stromversorgung (typischerweise 4V) |
