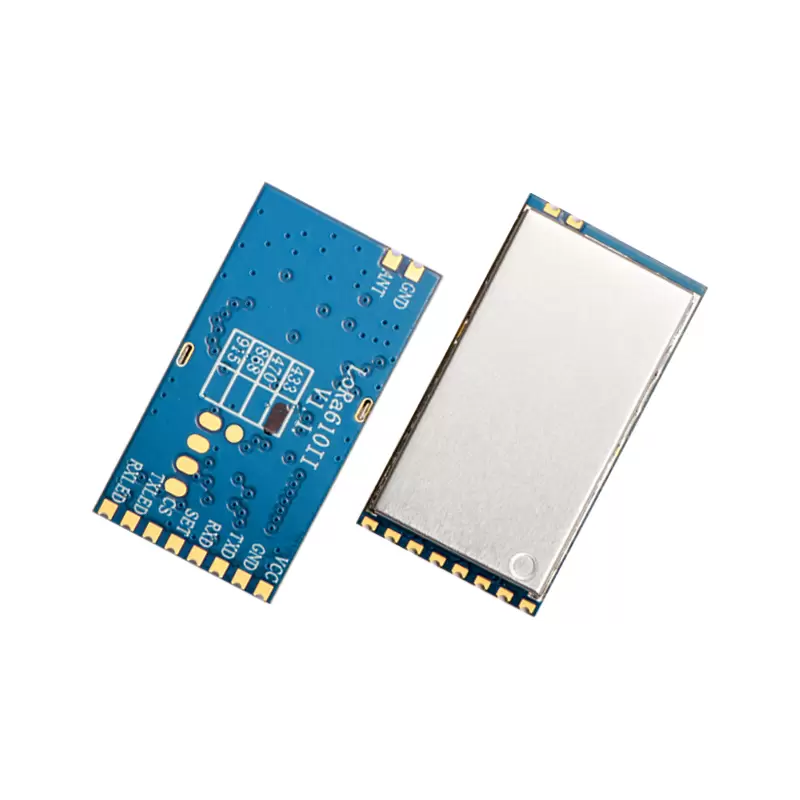

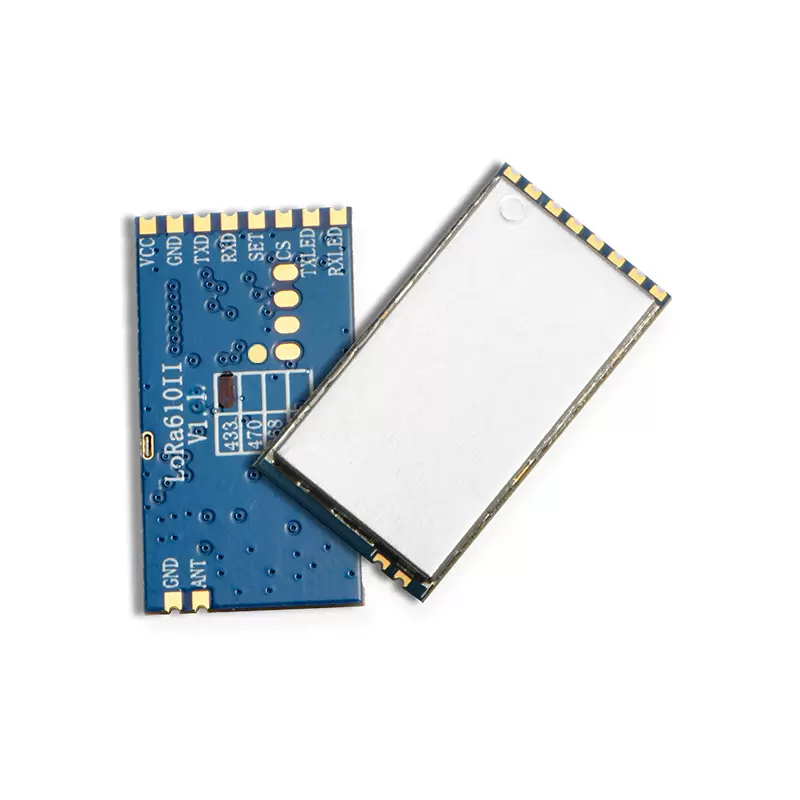

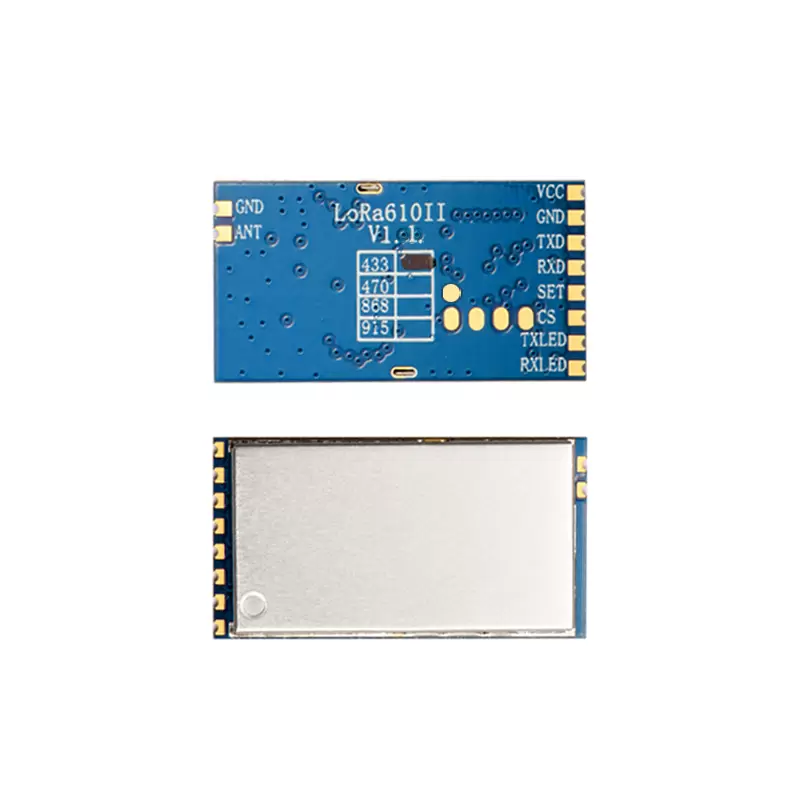

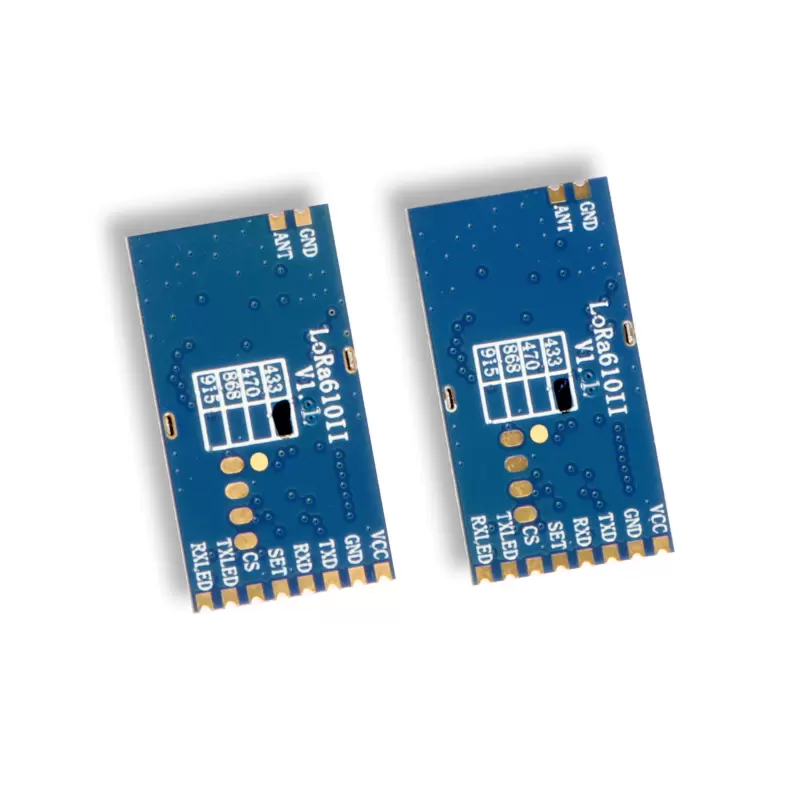

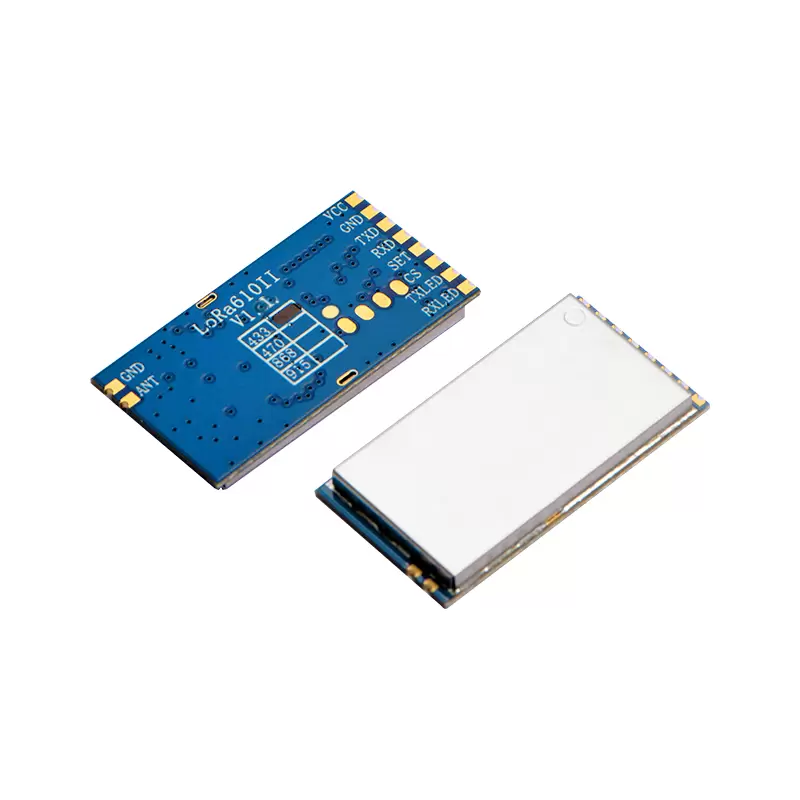

LoRa610II: 160 mW LoRa-Modul mit geringem Stromverbrauch, Mesh-Netzwerkfähigkeit und ESD-Schutz
- LoRa610II ist ein von NiceRF eingeführtes Uart-LoRa-Modul. Sein geringer Strom ist das Hauptmerkmal. Das Modul verwendet das LLCC68-Chipschema und basiert auf dem offiziellen Semtech-Standard. Integrierte Hardware-Anti-Crash-Selbst-Reset-Schaltung, um starken externen Störsignalen zu widerstehen.
- Das LoRa610II-Modul ist für eine Ausgangsleistung von 160 mW und ein eingebettetes kleines Design ausgelegt, das in der Industrie zur drahtlosen Fernübertragungssteuerung weit verbreitet ist.
- Das LoRa610II-Modul unterstützt die AES128-Datenverschlüsselungsmethode, die LBT-Funktion (Listen Before Talk) ist optional und Knoten/Routing/Knoten+Routing ist im MESH-Modus optional.
- LoRa610II-Module werden streng nach einem bleifreien Verfahren hergestellt und getestet, das den RoHS- und REACH-Standards entspricht.
| Min. | Typ. | Max. | Einheit | Zustand | |
| Arbeitszustand | |||||
| Spannungsbereich | 1.8 | 3.3 | 3.7 | V | |
| Betriebstemperatur | -40 | 25 | +85 | ℃ | |
| Aktueller Verbrauch | |||||
| Rx-Strom | <8 | mA | TTL-Pegel | ||
| Sendestrom | < 110 | mA | |||
| Schlafstrom | < 5 | uA | |||
| HF-Parameter | |||||
| Frequenzbereich | 414,92 | 433,92 | 453,92 | MHz | @433MHz |
| 470,92 | 490,92 | 509,92 | MHz | @490 MHz | |
| 849,92 | 868,92 | 888,92 | MHz | @868MHz | |
| 895,92 | 914,92 | 934,92 | MHz | @915MHz | |
| Datenrate | 1312 | 62500 | bps | @LoRa | |
| Ausgangsleistung | 1 | +22 | dBm | Softwarelevel 7 einstellbar | |
| Empfindlichkeit | -129 | dBm | @1,3 Kbit/s | ||
| Schnittstelle | TTL |
| Netzwerk | MESH |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulation | LoRa |
| Ausgangsleistung | 160 mW |
Merkmale des LLCC68 LORA -Moduls Lora610ii
- AES128 -Datenverschlüsselungsmethode
- Keine blinde Zone ohne Abstandsbegrenzungsmodul Offener Übertragungsabstand von 5 km @ niedriger Rate
- Frequenzband: 433/470/868/915 MHz für die Option
- Bis zu 40 Kommunikationskanäle im gleichen Frequenzband
- Diversifizierte serielle Portparameter
- Betriebsspannungsbereich: 1,8 ~ 3,7 V
- LBT (Hören Sie vor dem Talk) Funktion optional
- Knoten/Route/Knoten+Route optional im Netzmodus
- Eingebaute Hardware-Reset-Schutzkreislauf
- Loramodulation
- TTL -Schnittstelle
- Empfindlichkeit bis zu -129 dBm
- Maximale Ausgangsleistung: 160 MW (+22 dBm)
- Betriebstemperaturbereich: -40 ~ +85 ° C
- Hopfenniveau im Netzmodus
- CRC -Verschlüsselung optional
Anwendungen von LLCC68 LORA -Modul Lora610ii
- Fernbedienung
- Remote -Meter -Lesung
- Industriedatenerfassung
- Hausautomation Telemetrie
- Drahtlose Datenkommunikation
- Zugangskontrollsystem

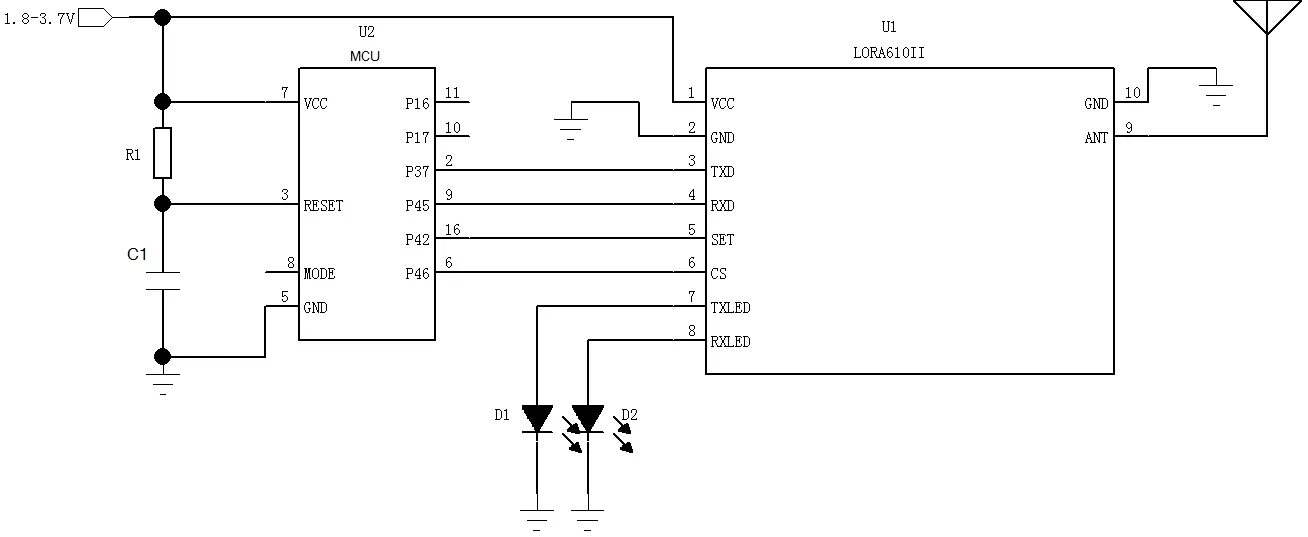

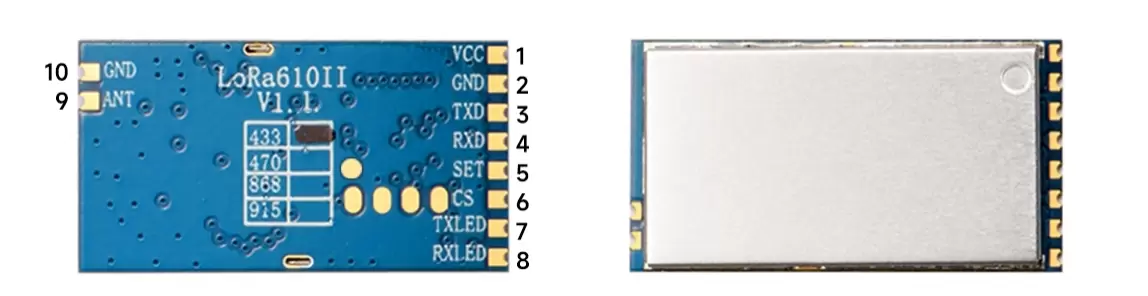

| NEIN. | STIFT | Beschreibung |
| 1 | VCC | Verbindung mit dem positiven Pol der Stromversorgung (externe 1,8-3,7 V) anschließen |
| 2 | GND | Verbinden Sie sich mit Power Ground |
| 3 | Txd | Übertragung von seriellen Kommunikationsdaten |
| 4 | Rxd | Serienkommunikationsdatenempfang |
| 5 | SATZ | Einstellungsmodus aktivieren, wenn CS hoch gezogen wird (0: Einstellmodus, 1: Normaler Arbeitsmodus) |
| 6 | CS | 0: Arbeitsmodus, 1: Schlafmodus. Normale Kommunikation, wenn CS niedrig gezogen wird; Ziehen Sie hoch oder schweben Sie in den Schlafmodus, Schlafstrom <5UA. |
| 7 | Txled | LED -Anzeige, LED blinkt einmal, wenn ein Paket ausgesandt wird |
| 8 | Rxled | LED -Indikator, LED blinkt einmal, wenn ein Paket empfangen wird |
| 9 | AMEISE | Schließen Sie eine Antenne von 50 Ohm an |
| 10 | GND | Antennengrund |
