LoRa611II: Breite Spannung und hohe Rate: 160 mW industrielles Uart-LoRa-Modul mit ESD-Schutz
- LoRa611II ist ein Uart-LoRa-Modul von NiceRF. Seine breite Spannung und hohe Rate sind die Hauptmerkmale. Das Modul verwendet das LLCC68-Chip-Schema und basiert auf dem offiziellen Semtech-Standard. Eingebaute Hardware-Anti-Crash-Selbstrücksetzschaltung widersteht starken externen Störsignalen.
- Das LoRa611II-Modul ist für eine Ausgangsleistung von 160 mW und ein eingebettetes kleines Design ausgelegt, das in der drahtlosen Fernübertragungssteuerungsbranche weit verbreitet ist.
- Das LoRa611II-Modul unterstützt die Datenverschlüsselungsmethode AES128, die LBT-Funktion (Listen Before Talk) ist optional, die CRC-Verschlüsselung ist optional und Knoten/Routing/Knoten+Routing ist im MESH-Modus optional (Hop-Level im MESH-Modus).
- LoRa611II-Module werden streng bleifrei hergestellt und getestet und entsprechen den RoHS- und REACH-Standards.
| Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Betriebszustand | |||||
| Spannungsbereich | 3.3 | 5,0 | 5.5 | V | |
| Betriebstemperatur | -40 | 25 | +85 | ℃ | |
| Stromverbrauch | |||||
| Rx-Strom | < 9 | mA | TTL/RS232-Pegel | ||
| <13 | mA | RS485-Pegel | |||
| Tx-Strom | < 110 | mA | |||
| Schlafstrom | < 220 | uA | TTL/RS232-Pegel | ||
| HF-Parameter | |||||
| Frequenzbereich | 414,92 | 433,92 | 453,92 | MHz | @433MHz |
| 470,92 | 490,92 | 509,92 | MHz | @490MHz | |
| 849,92 | 868,92 | 888,92 | MHz | @868MHz | |
| 895,92 | 914,92 | 934,92 | MHz | @915MHz | |
| Datenrate | 1312 | 62500 | bps | @LoRa | |
| Ausgangsleistung | 1 | +22 | dBm | Softwarelevel 7 einstellbar | |
| Empfindlichkeit | -129 | dBm | @1,3 Kbit/s | ||
Hinweis: Wenn Sie einen geringeren Stromverbrauch im Ruhezustand benötigen, kontaktieren Sie uns bitte, um die Version „Ruhestrom = 5 uA“ oder „Ruhestrom = 15 uA“ zu erhalten.
| Schnittstelle | TTL, RS232, RS485 |
| Netzwerk | NETZ |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulation | LoRa |
| Ausgangsleistung | 160 mW |
Funktionen des LLCC68 LoRa-Moduls LoRa611II
- AES128-Datenverschlüsselungsmethode
- Keine tote Zone ohne Abstandsbegrenzung
- Offene Übertragungsdistanz eines einzelnen Moduls von 5 km bei niedriger Rate
- Frequenzband: 433/470/868/915 MHz für Option
- Bis zu 40 Kommunikationskanäle im gleichen Frequenzband
- Diversifizierte serielle Portparameter
- Betriebsspannungsbereich: 3,3~ 5,5 V
- LBT-Funktion (Listen Before Talk) optional
- Knoten/Route/Knoten+Route optional im MESH-Modus (Hop-Level im MESH-Modus)
- Eingebaute Hardware-Reset-Schutzschaltung
- LoRa-Modulation
TTL/RS232/RS485-Schnittstelle
- Empfindlichkeit bis zu -129 dBm bei 1,3 Kbit/s
- Maximale Ausgangsleistung: 160 mW (+22 dBm)
- CRC optional
- Betriebstemperaturbereich: -40 ~ +85 °C
Anwendungen des LLCC68 LoRa-Moduls LoRa611II
- Fernbedienung
- Zählerfernauslesung
- Industrielle Datenerfassung
- Telemetrie zur Heimautomatisierung
- Drahtlose Datenkommunikation
- Zutrittskontrollsystem

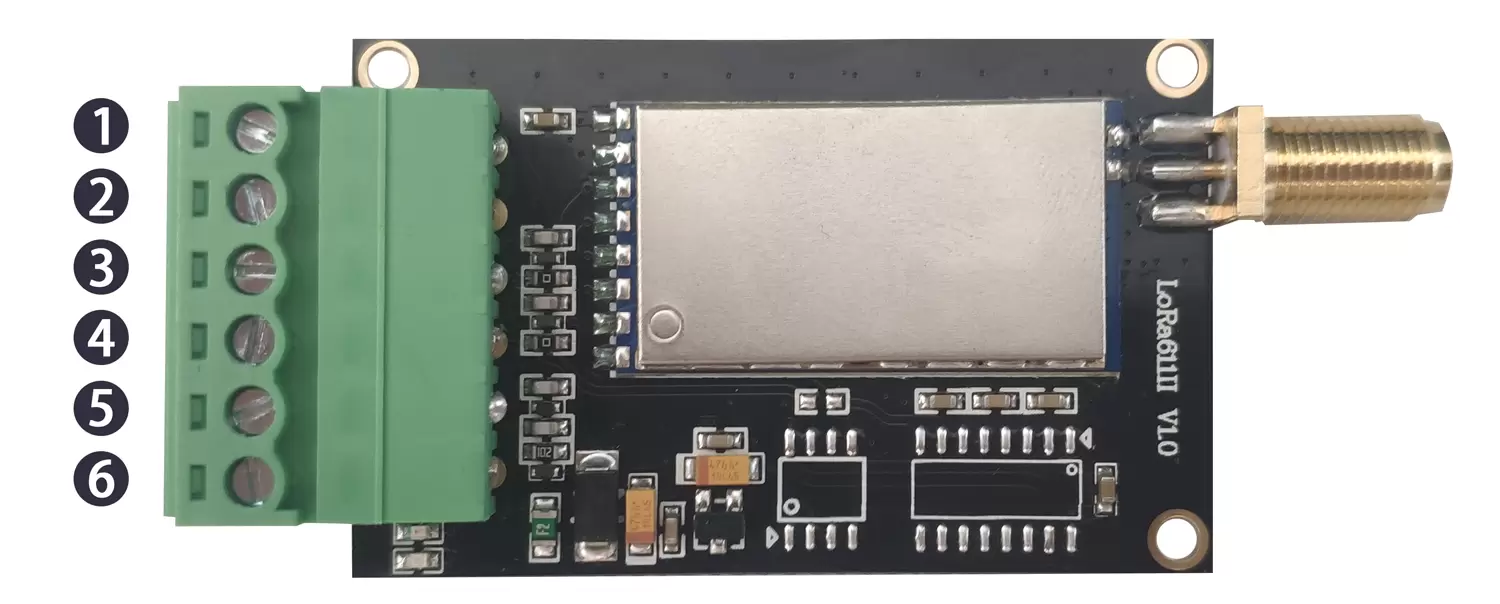

| NEIN. | STIFT | Beschreibung |
| 1 | VCC | Anschluss an den Pluspol der Stromversorgung (extern 3,3-5,5V) |
| 2 | GND | Mit der Stromerde verbinden |
| 3 | TXD/A+ | Serielle Kommunikationsdatenübertragung |
| 4 | RXD/B- | Empfang serieller Kommunikationsdaten |
| 5 | SATZ | Niedrig = Einstellmodus, hoch = normaler Arbeitsmodus. |
| 6 | CS | Bei RS485-Schnittstelle offen lassen, High = Arbeitsmodus, L = Schlafmodus (für TTL oder RS232). |
