| Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Betriebszustand | |||||
| Spannungsbereich | 12 | 24 | 30 | V | |
| Betriebstemperatur | -40 | 25 | +85 | ℃ | |
| Stromverbrauch | |||||
| Rx-Strom | < 23 | mA | @24V | ||
| Tx-Strom | < 4 | A | @ 45 dBm, 24 V | ||
| HF-Parameter | |||||
| Frequenzbereich | 414,92 | 433,92 | 453,92 | MHz | @433MHz |
| Datenrate | 91 | 656 | 17353 | bps | @LoRa |
| Ausgangsleistung | 30 | / | + 45 | dBm | |
| Empfindlichkeit | -139 | dBm | @91bps | ||
| Schnittstelle | TTL, RS232, RS485 |
| Netzwerk | NETZ |
| Frequenz | 433 MHz |
| Modulation | LoRa |
| Ausgangsleistung | 30 W |



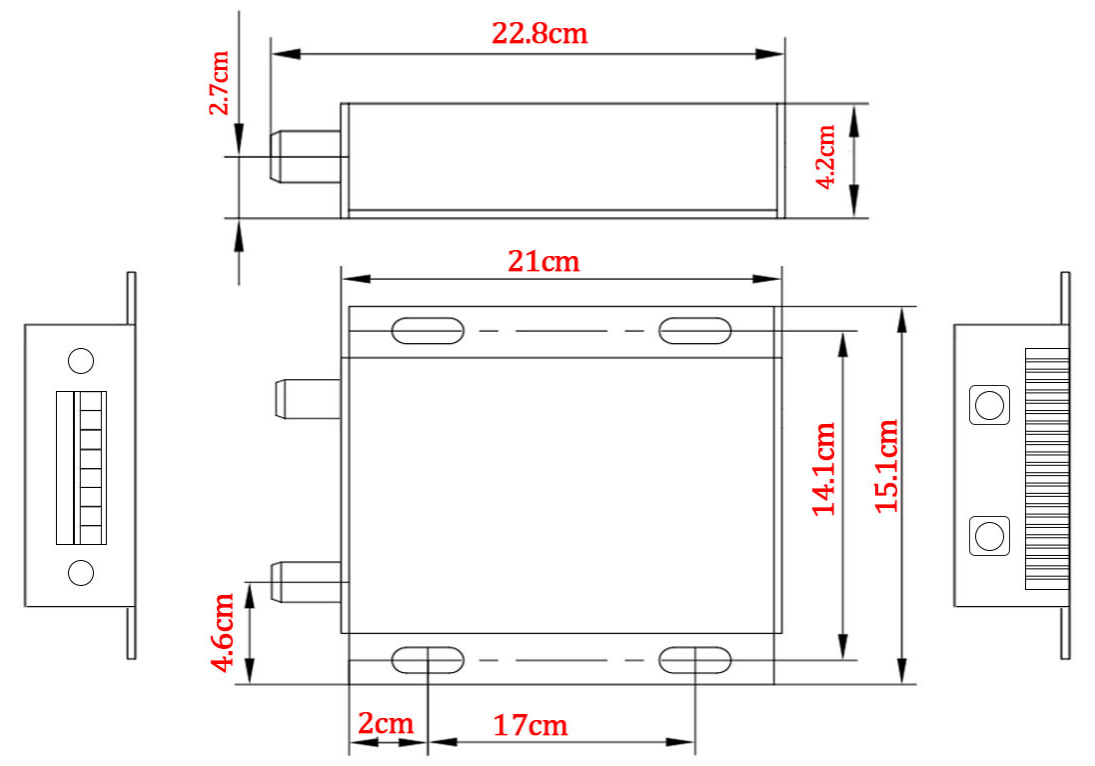

| Pin-Nr. | Definition | Beschreibung |
| 1 | VCC | Angeschlossen an die positive Stromversorgung (typischerweise 24 V) |
| 2 | TXD | Serieller Datenempfangspin des Produkts (@ Schnittstelle ist TTL/RS232-Pegel) |
| 3 | RXD | Serieller Datenempfangspin des Produkts (@ Schnittstelle ist TTL/RS232-Pegel) |
| 4 | GND | Mit Erde verbunden |
| 5 | A+ | 485-Schnittstelle A+ des angeschlossenen Geräts (@Modulschnittstelle ist 485-Pegel) |
| 6 | B- | 485-Schnittstelle B- des angeschlossenen Geräts (@Modulschnittstelle ist 485-Pegel) |
| 7 | SATZ | Konfigurationsparameter aktivieren (auf „Low“ setzen, um die Parameterkonfiguration zu aktivieren, Standardausgang mit hohem Pegel) |
| 8 | CS | Modul aktivieren (niedriger Ruhezustand, standardmäßig hohe Ausgabe) |
| 9 | TX ANT | Sendeantennenschnittstelle |
| 10 | RX ANT | Empfangsantennenschnittstelle |
