SV6202: 2W Industrie-HF-Modem mit kleiner Größe und großer Reichweite und ESD-Schutz – transparente drahtlose UART-Module

Das SV6202 ist ein hochintegriertes HF-Modem für extrem lange Distanzen, das den leistungsstarken si4432 von Silicon Labs und einen industriellen Mikrocontroller nutzt. TTL / 232 / 485 kann entsprechend dem SV6202-TTL / SV6202-232 / SV6202-485 gewählt werden. Das SV6202 bietet eine hohe Empfindlichkeit und eine Ausgangsleistung von 1 W für große HF-Reichweiten und zuverlässige HF-Kommunikation. Zur Vermeidung von Störungen bietet das SV6202 40 Frequenzkanäle und eine konfigurierbare Net-ID. Das SV6202 ist flexibel und benutzerfreundlich und bietet zahlreiche Parameter wie Frequenz, Datenrate, Ausgangsleistung, Net-ID und Node-ID. Die Konfiguration der Parameter erfolgt über den PC oder das eigene Gerät.
SV6202 verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Mindest.	Typ.	Max.	Einheit	Zustand
Betriebszustand
Spannungsbereich	4.5	5,0	6.5	V
Betriebstemperatur	-40	25	+85	℃
Stromverbrauch
Rx-Strom		25		mA	TTL-Pegel
		34		mA	485 Ebene
		32,7		mA	232 Ebene
Tx-Strom		900		mA	@33dBm
Schlafstrom		＜5		uA	@ Benutzerdefinierte Version mit geringem Stromverbrauch
HF-Parameter
Frequenzbereich	414,92	433,92	453,92	MHz	@433MHz
Frequenzbereich	470,92	489,92	509,92	MHz	@470MHz
Datenrate	1.2	9.6	115,2	Kbps	GFSK
Ausgangsleistung	13	/	+33	dBm
Empfindlichkeit		-121		dBm	@1,2 Kbps

Funktionen des RF-Modems SV6202

Integrierter Software-Watchdog
Eingebaute Hardware-Anti-Crash-Selbstrücksetzschaltung zum Widerstand gegen starke externe Störsignale
Frequenz: 433/470/868/915 MHz
Industrieklasse
40 Kanäle
4 Bytes Netz-ID und 2 Bytes Knoten-ID
Seriendatenrate: 1200 ~ 115200 bps
Luftdatenrate: 1200 ~ 115200 bps
GFSK-Modulation
RSSI
Parameter werden automatisch gespeichert
Schnittstelle: TTL/RS232/RS485
Bidirektional und Halbduplex
Empfindlichkeit: -121 dBm
Maximale Ausgangsleistung: 2 W (+33 dBm)
Betriebsspannung: 4,5 ~ 5 V
Arbeitstemperatur: -40 ~ +85 °C
Gewicht: 48 g

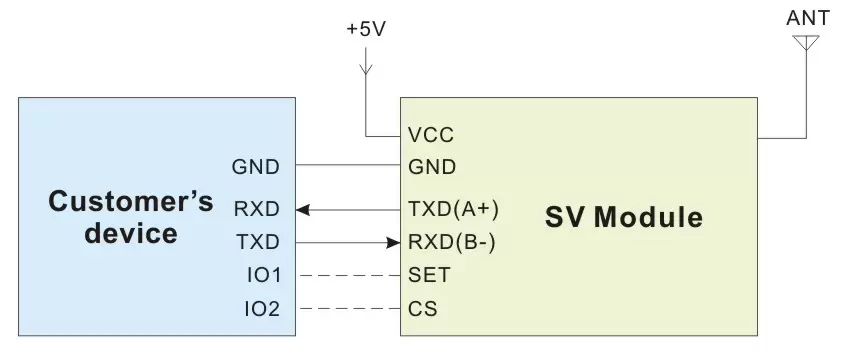

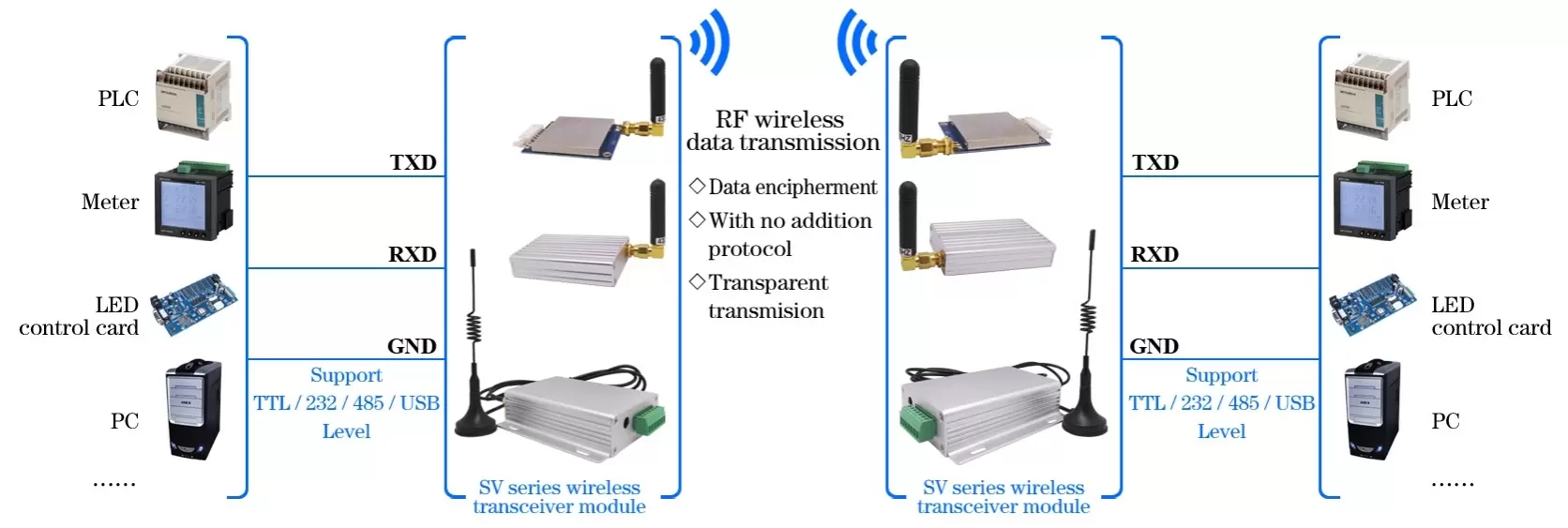

Anwendungsschaltung des 2W Industrie-HF-Modems SV6202

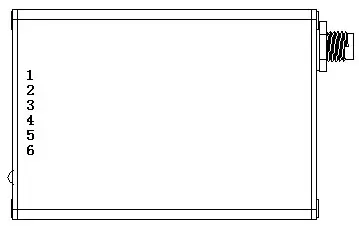

Pin-Belegung des 2W Industrie-HF-Modems SV6202

Pin-Nr.	Definition	Beschreibung
1	VCC	Angeschlossen an die positive Stromversorgung (typischerweise 5 V)
2	Masse	Mit Erde verbunden
3	TXD	TXD des Moduls und Anschluss an externes RXD
4	RXD	RXD des Moduls und Verbindung zum externen TXD
5	SATZ	Konfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
6	CS	Für die Standardversion des Moduls muss dieser Pin schwebend gelassen werden (das Modul verfügt über eine integrierte Anti-Crash-Selbstrücksetzschaltung). Hinweis: Kunden können die Ruheversion des Programms anpassen (ohne Selbstrücksetzfunktion), Ruhezustand auf niedriger Ebene, Strom niedriger als 5 uA, standardmäßige Ausgabe auf hoher Ebene.

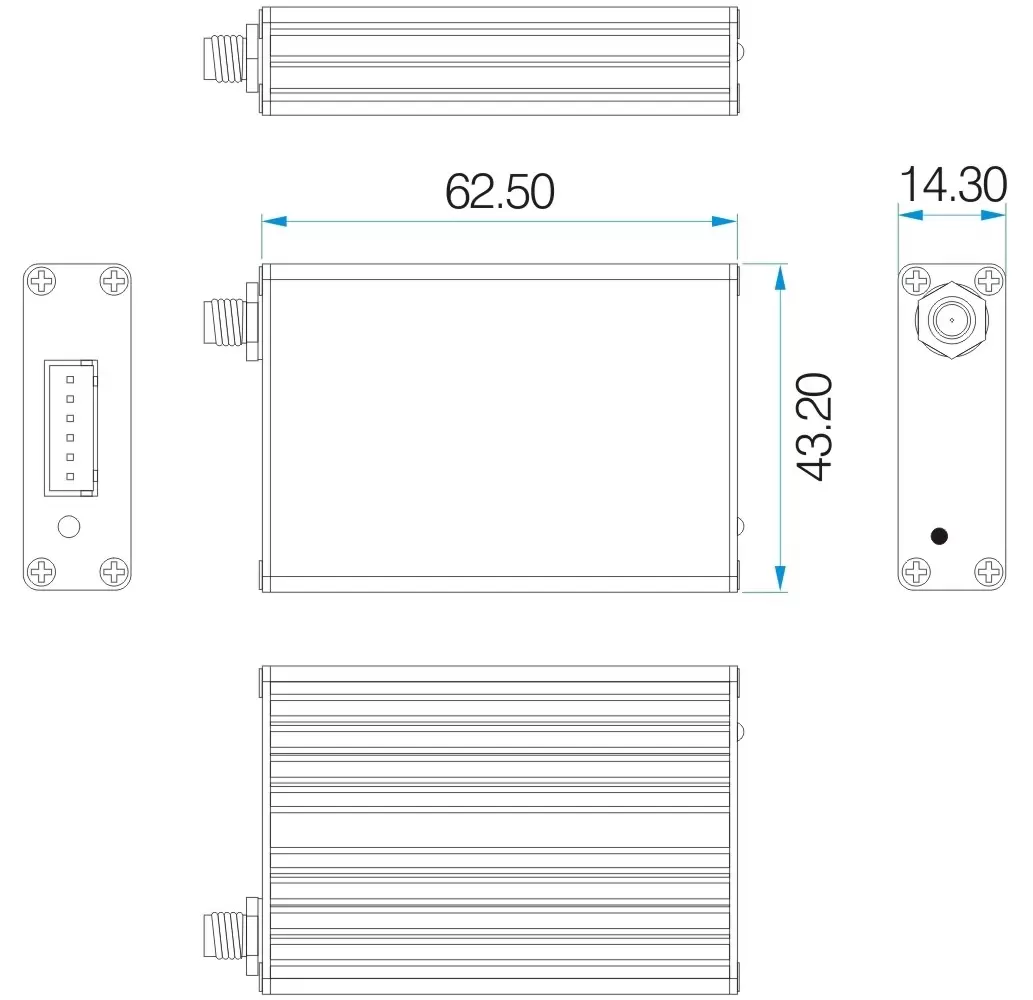

Mechanische Abmessungen des 2W Industrie-HF-Modems SV6202
