SV652: 500 mW HF-Modem mit großer Reichweite und industriellem Aluminiumgehäuse und ESD-Schutz

Das SV652 ist ein hochintegriertes HF-Modem der Industrieklasse. TTL / 232 / 485 kann entsprechend dem SV652-TTL / SV652-232 / SV652-485 gewählt werden. Das SV652 bietet eine hohe Empfindlichkeit und eine Ausgangsleistung von 500 mW für eine große HF-Reichweite und zuverlässige HF-Kommunikation. Zur Vermeidung von Störungen bietet das SV652 40 Frequenzkanäle und eine konfigurierbare Net-ID. Das SV652 ist flexibel und benutzerfreundlich und bietet zahlreiche Parameter wie Frequenz, Datenrate, Ausgangsleistung, Net-ID und Node-ID. Die Konfiguration der Parameter erfolgt über den PC oder das kundeneigene Gerät.
SV652 verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Funktionen des RF-Modems SV652

Integrierter Software-Watchdog
Eingebaute Hardware-Anti-Crash-Selbstrücksetzschaltung zum Widerstand gegen starke externe Störsignale
433/470/868/915 MHz (anpassbar 240–930 MHz)
Industrieklasse
40 Kanäle
4 Bytes Netz-ID und 2 Bytes Knoten-ID
Seriendatenrate: 1200 ~ 115200 bps
Luftdatenrate: 1200 ~ 115200 bps
GFSK-Modulation
RSSI
Schnittstelle: TTL/RS232/RS485
Automatische Antennenanpassung
Bidirektional und Halbduplex
Empfindlichkeit: -121 dBm
Maximale Ausgangsleistung: 500 mW(+27 dBm)
Betriebsspannung: 3,3 ~ 6,5 V
Arbeitstemperatur: -40 ~ +85 °C
Gewicht: 47 g
Parameter werden automatisch gespeichert

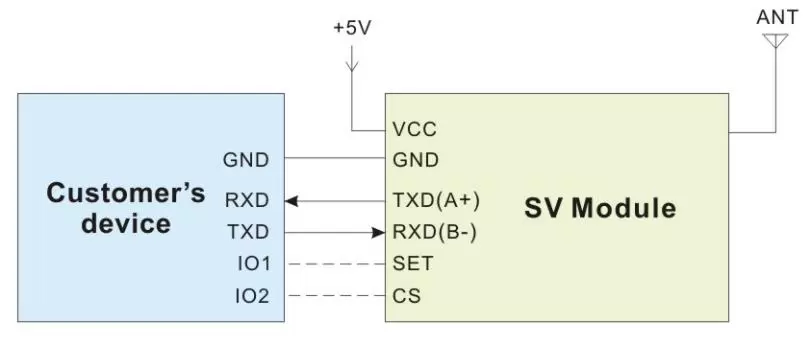

Anwendungsschaltung des drahtlosen HF-Modems SV652 mit Aluminiumgehäuse in Industriequalität.

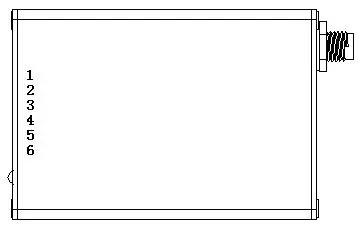

Pin-Definition des drahtlosen HF-Modems SV652 mit 500 mW Leistung und ESD-Schutz

Pin-Nr.	Definition	Beschreibung
1	VCC	Angeschlossen an die positive Stromversorgung (typischerweise 5 V)
2	Masse	Mit Erde verbunden
3	TXD	TXD des Moduls und Anschluss an externes RXD
4	RXD	RXD des Moduls und Verbindung zum externen TXD
5	SATZ	Konfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
6	CS/NC	Für die Standardversion des Moduls muss dieser Pin schwebend gelassen werden (das Modul verfügt über eine integrierte Anti-Crash-Selbstrücksetzschaltung). Hinweis: Kunden können die Ruheversion des Programms anpassen (ohne Selbstrücksetzfunktion), Ruhezustand auf niedriger Ebene, Strom niedriger als 5 uA, standardmäßige Ausgabe auf hoher Ebene.

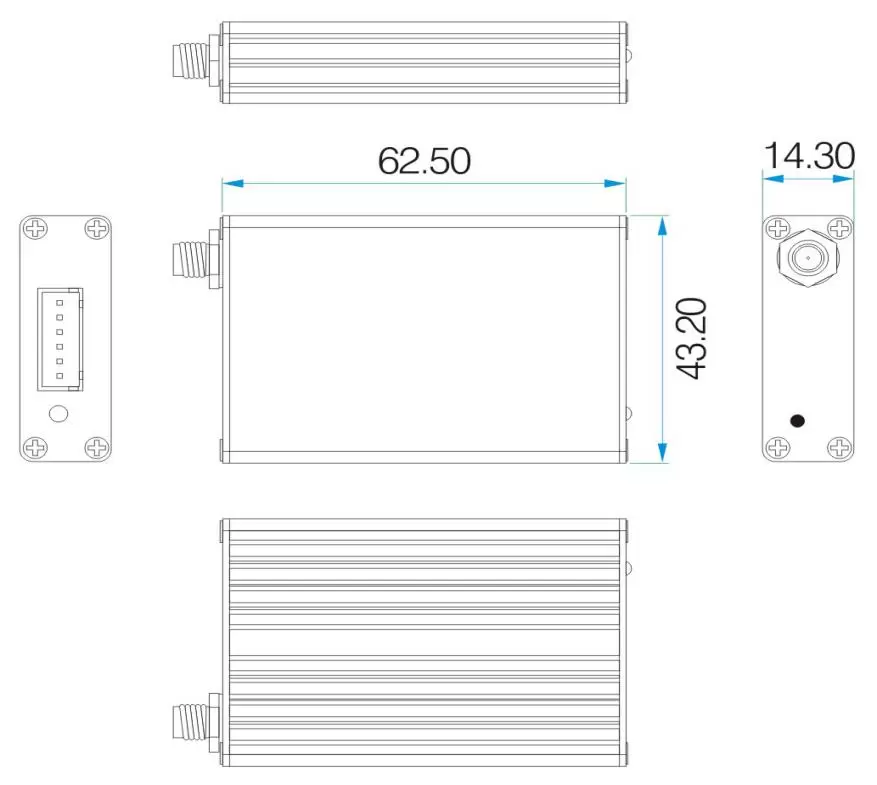

Mechanische Abmessungen des drahtlosen Langstrecken-RF-Modems SV652 im Aluminiumgehäuse.

Mechanische Abmessungen des RF-Modems SV652
