SV6500: 433/470 MHz 5 W HF-Modulator mit ESD-Schutz

SV6500 ist ein hochintegriertes HF-Modem für extrem große Entfernungen, das den leistungsstarken Si4463 von Silicon Labs und einen industriellen Mikrocontroller verwendet. TTL / 232 / 485 kann entsprechend SV6500-TTL / SV6500-232 / SV6500-485 gewählt werden.
Der SV6500 bietet eine hohe Empfindlichkeit und eine Ausgangsleistung von 1 W für eine große HF-Reichweite und zuverlässige HF-Kommunikation. Zur Vermeidung von Störungen bietet der SV6500 40 Frequenzkanäle und eine konfigurierbare Net-ID. Der SV6500PRO ist flexibel und benutzerfreundlich und verfügt über zahlreiche Parameter wie Frequenz, Datenrate, Ausgangsleistung, Net-ID und Node-ID. Die Konfiguration der Parameter erfolgt über den PC oder das eigene Gerät.
SV6500 wird streng bleifrei hergestellt und getestet und entspricht den RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Hinweis: Hochwertiger 3,3-V-LDO ist integriert, und Pin CS / SET ist eine 3,3-V-Schnittstelle. TXD/RXD ist auch 3,3 V für SV6500PRO-TTL

Funktionen des RF-Modems SV6500

Integrierter Software-Watchdog
Eingebaute Hardware-Anti-Crash-Selbstrücksetzschaltung zum Widerstand gegen starke externe Störsignale
Frequenz: 433/470/868/915 MHz
Industrieklasse
40 Kanäle
4 Bytes Netz-ID und 2 Bytes Knoten-ID
Seriendatenrate: 1200 ~ 115200 bps
Luftdatenrate: 1200 ~ 115200 bps
GFSK-Modulation
RSSI
Parameter werden automatisch gespeichert

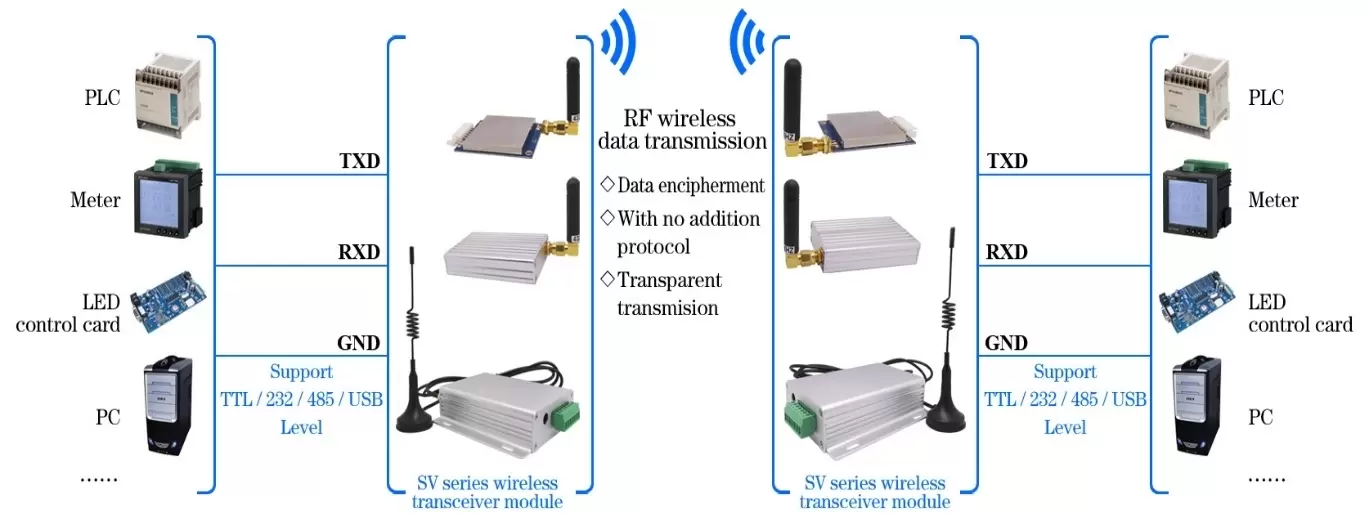

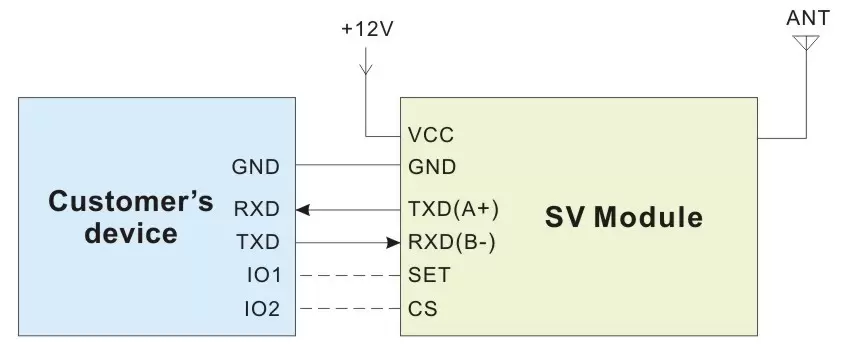

Anwendungsschaltung des Uart-HF-Moduls SV6500

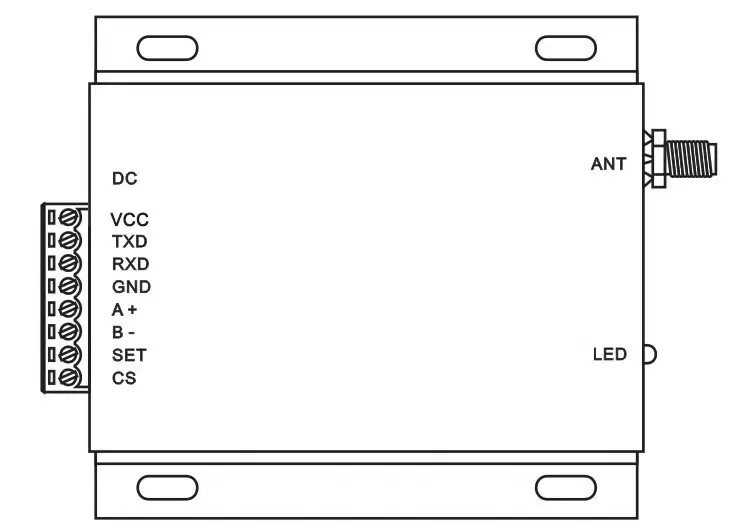

Pin-Definition des Uart-HF-Moduls SV6500

Pin-Nr.	Definition	Beschreibung
1	VCC	Angeschlossen an die positive Stromversorgung (typischerweise 12 V)
2	TXD	Verbinden Sie sich mit TXD für die TTL- oder RS232-Schnittstelle
3	RXD	Anschluss an RXD für TTL- oder RS232-Schnittstelle
4	Masse	Mit Erde verbunden
5	A+	Anschluss an A+ für RS485-Schnittstelle
6	B-	Verbinden Sie sich mit B- für die RS485-Schnittstelle
7	SATZ	Konfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
8	CS	Modulbetrieb aktivieren (Auf Low ziehen, um das Modul in den Ruhemodus zu versetzen, offen lassen oder High-Level anschließen, um das Modul in den normalen Betriebsmodus zu versetzen)

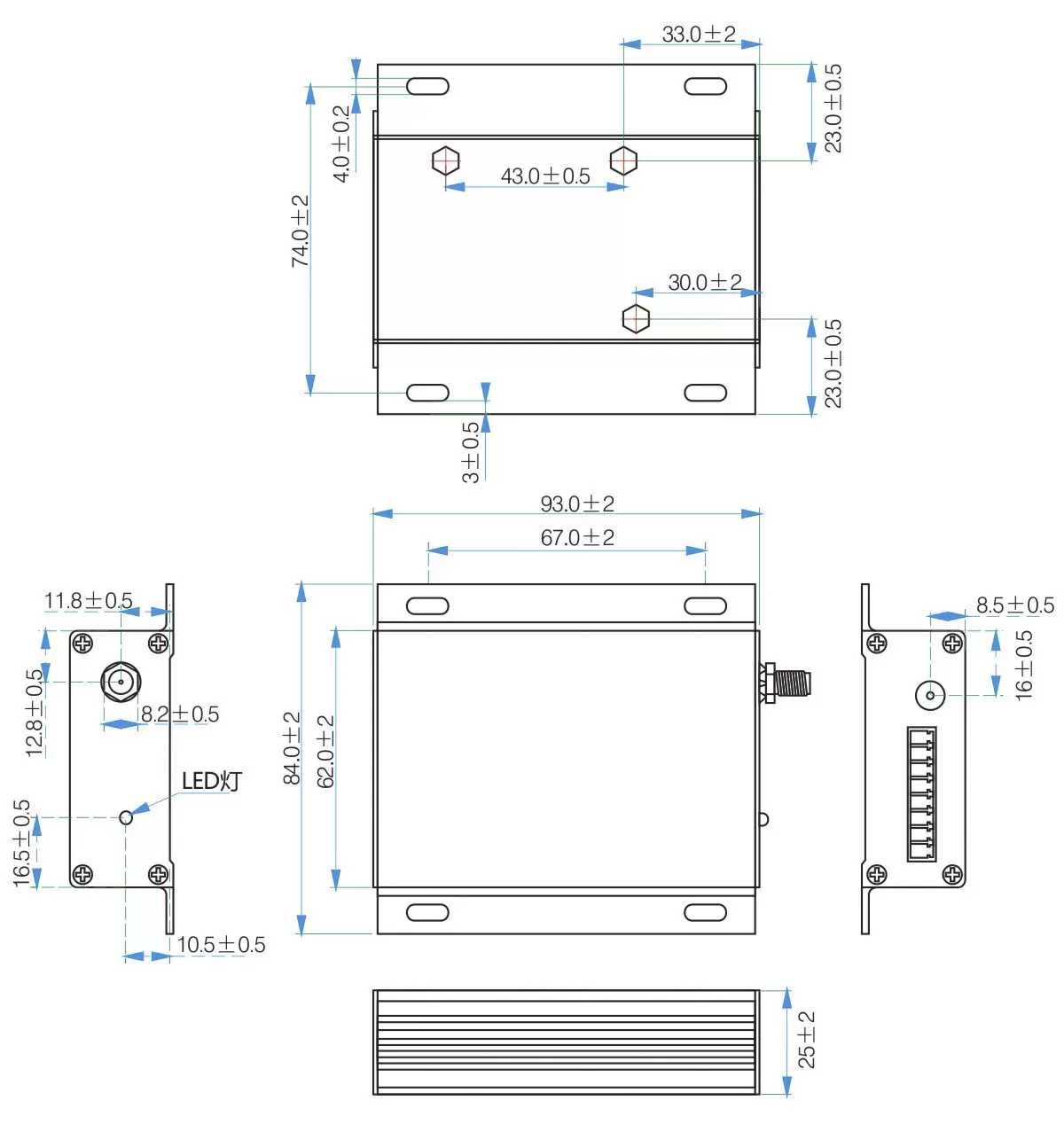

Mechanische Abmessungen des Uart-HF-Moduls SV6500

Mechanische Abmessungen des RF-Modems SV6500Pro
