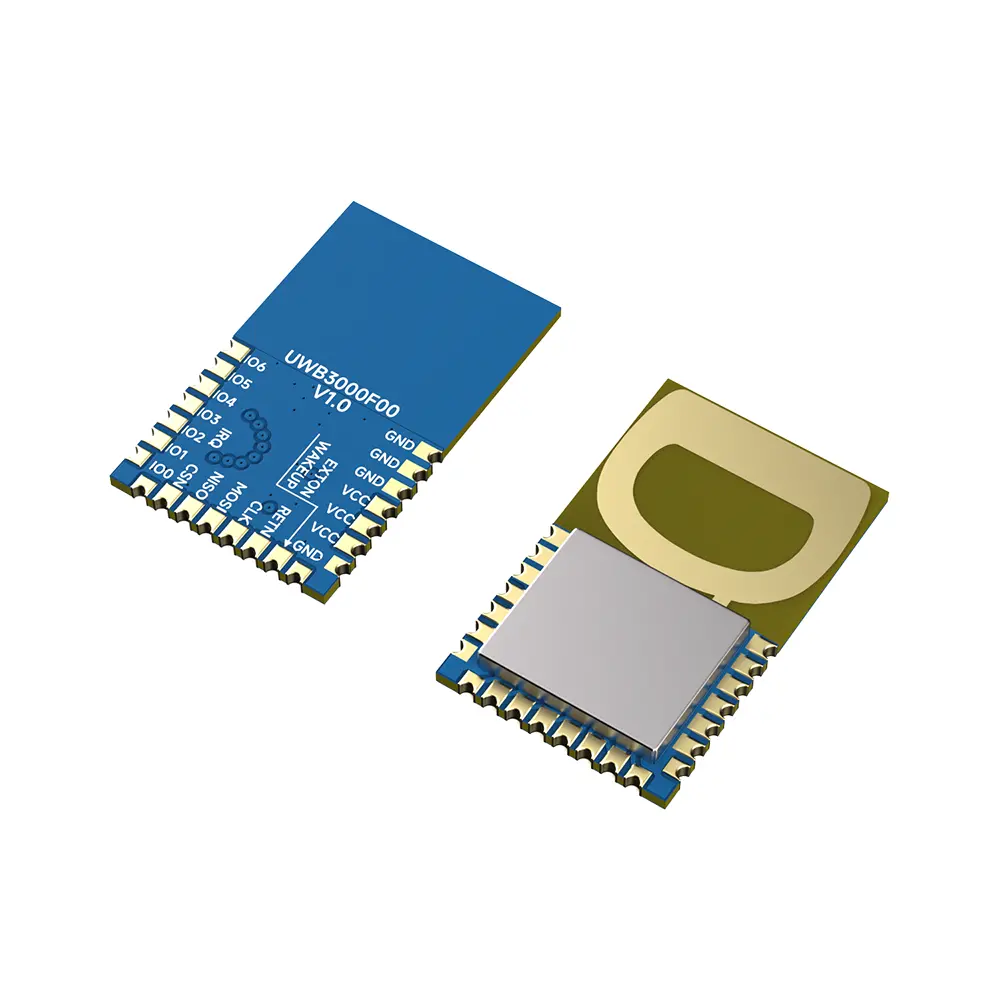

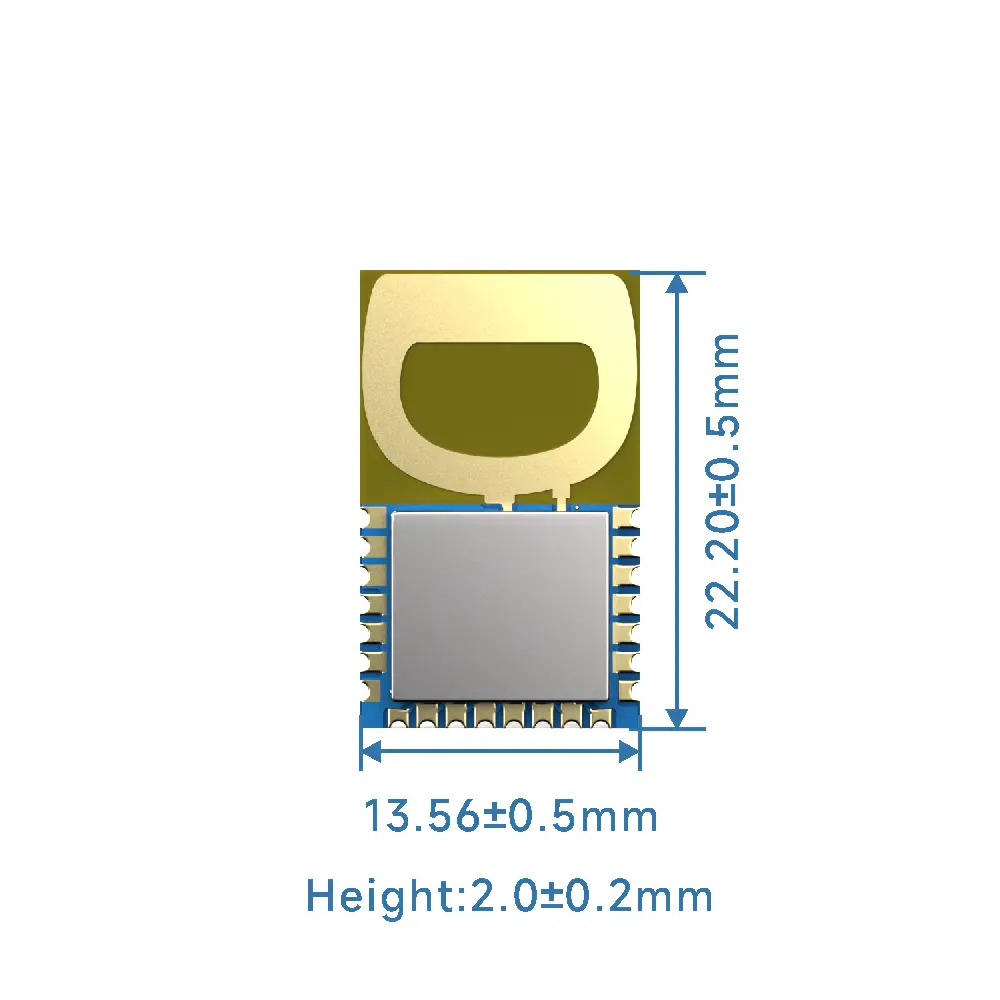

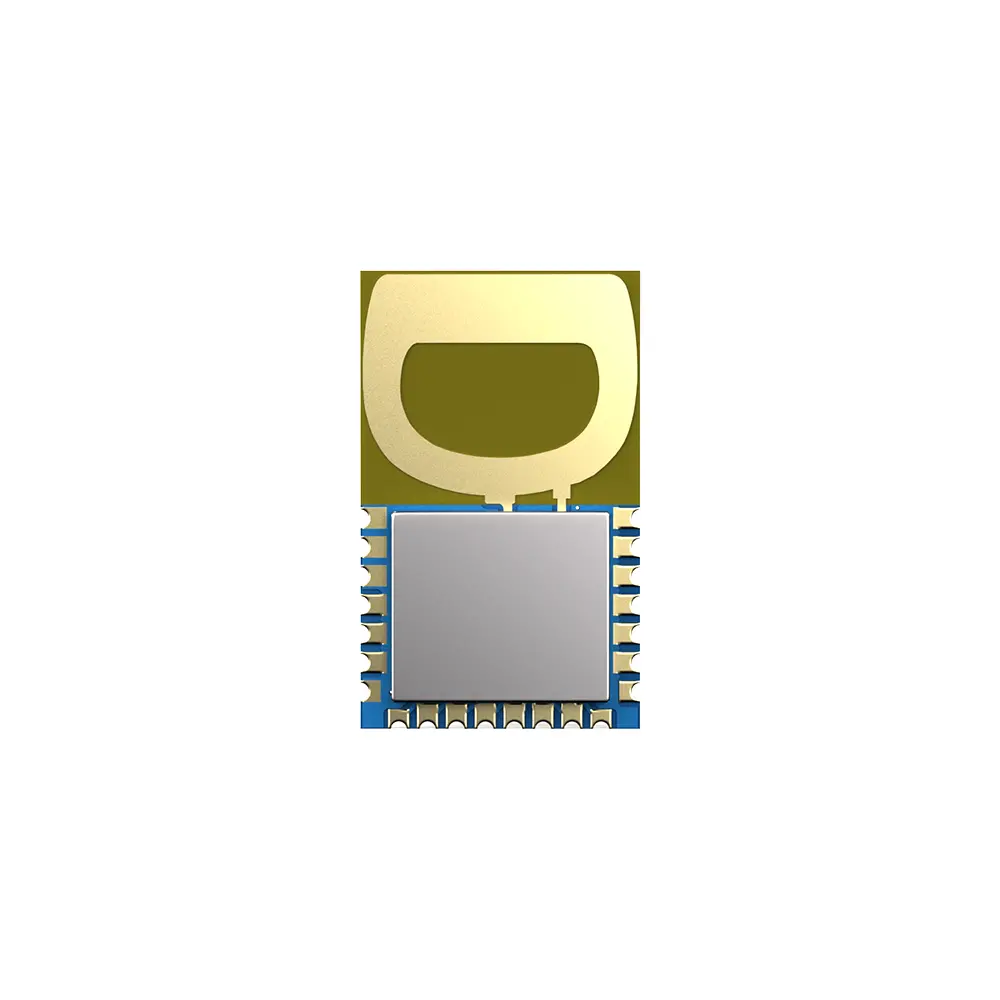

UWB3000F00: Bidirektionaler Entfernungsmesstransceiver mit geringem Stromverbrauch für präzise Positionierung und Entfernungsmessung

Versorgungsspannung

2.4

3.3

3.6

V

Betriebstemperaturbereich

- 40

25

85

℃

Frequenzbereich

CH5

6489,6

MHz

CH9

7987.2

MHz

RF-Datenrate

850.000

6,8 Mio

bps

Aktueller Verbrauch

Schlafmodus

< 1

uA

Rx CH5

72

mA

Rx CH9

88

mA

Tx

69

mA

TX zur Reichweitenmessung

21

mA

Parameter übertragen

Sendeleistung

@VCC=3,3V

-30

0

dBm

Tx-Bandbreite (BW)

499,2

MHz

Parameter empfangen

Rx-Empfindlichkeit

@850 Kbit/s

-100

dBm

@6,8 Mbit/s

-94

dBm

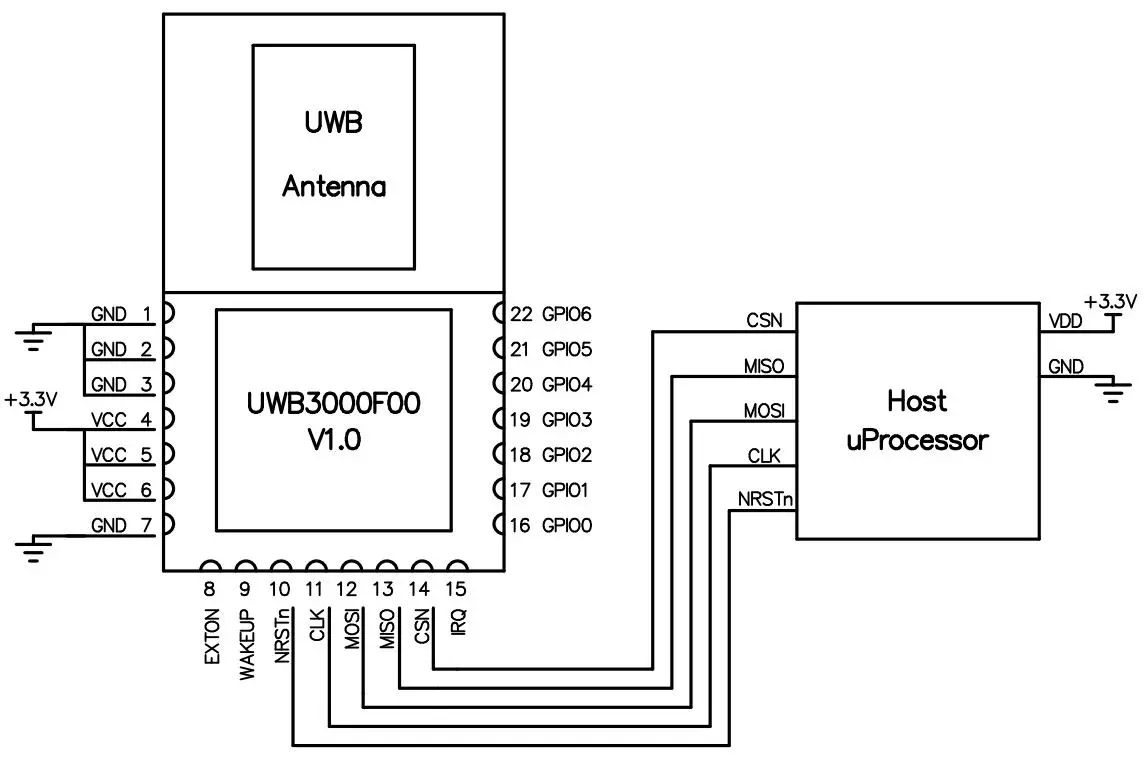

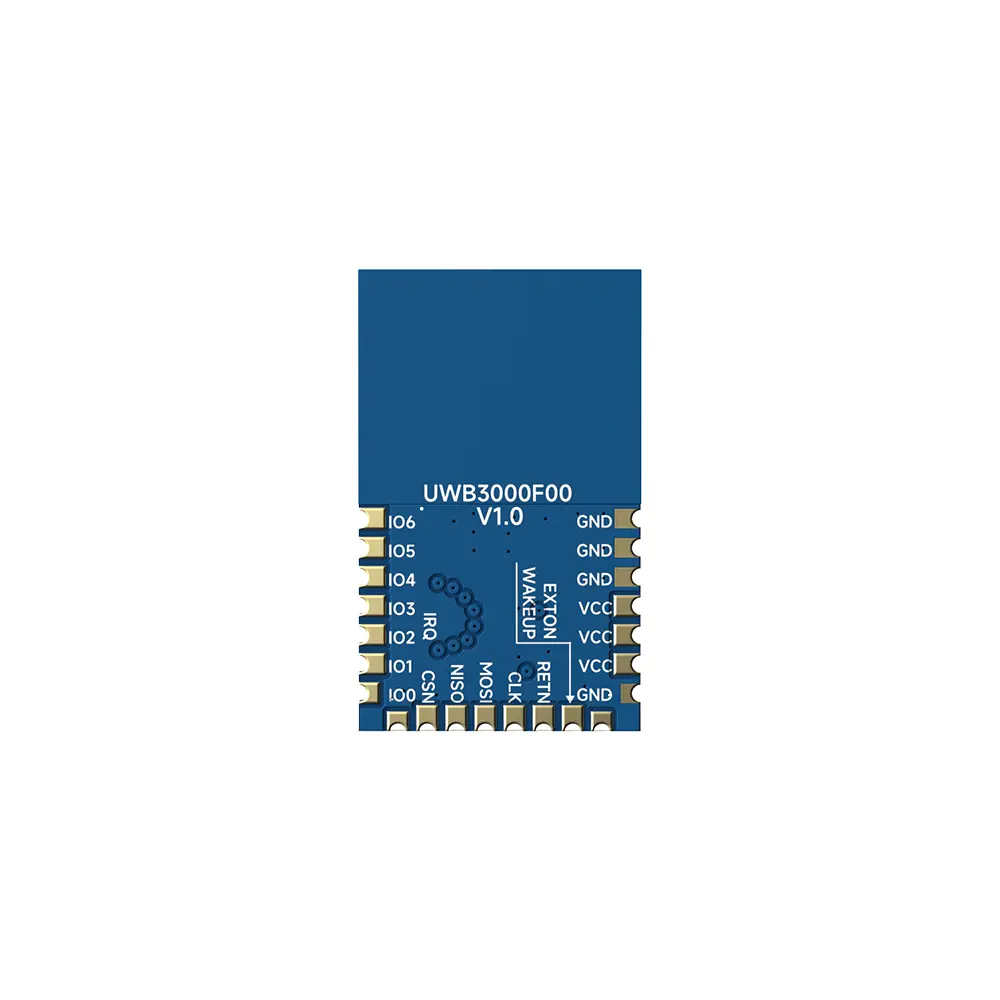

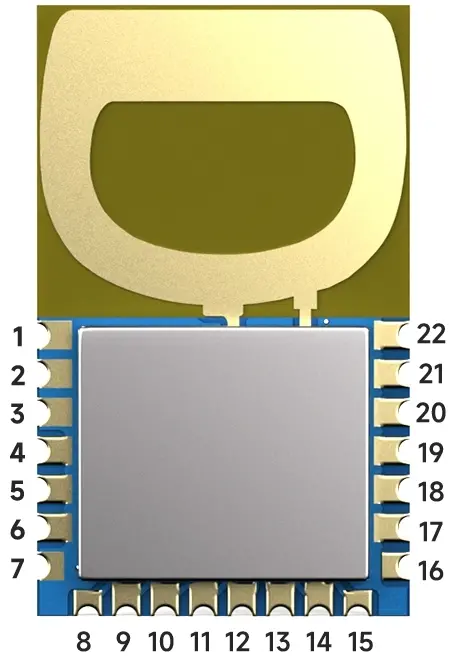

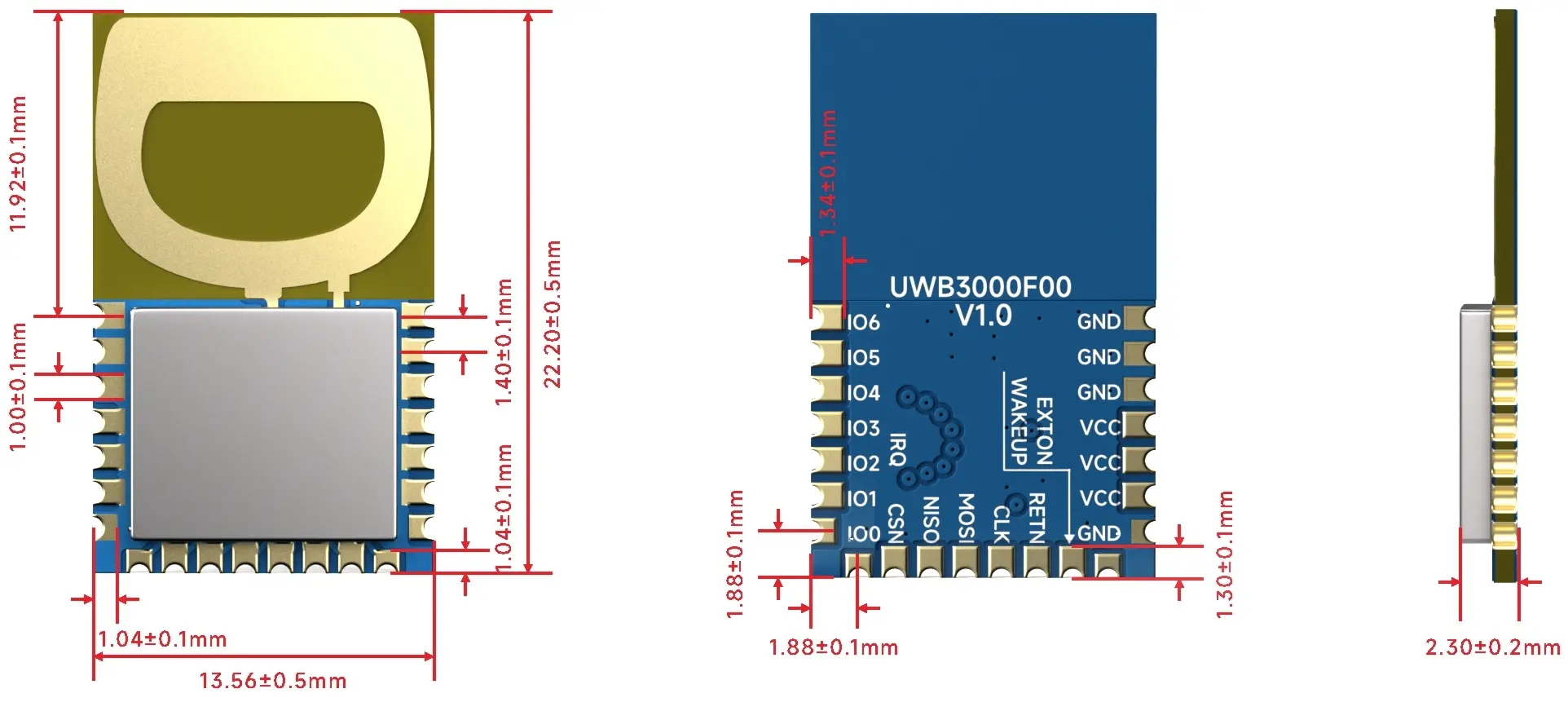

1,2,3,7​

GND

Boden

4,5,6

VCC

VCC (2,4–3,6 V)

8

EXTON

TUN

Externes Gerät aktivieren. Wird während des Aufweckvorgangs aktiviert und aktiv gehalten, bis das Gerät in den Ruhemodus wechselt. Kann zur Steuerung externer DC-DC-Wandler oder anderer nicht benötigter Schaltkreise verwendet werden, wenn sich das Gerät im Schlafmodus befindet, um den Stromverbrauch zu minimieren.

9

AUFWACHEN

DI

Wenn der WAKEUP-Pin in seinen aktiven High-Zustand versetzt wird, bringt er den DW3000 aus den Zuständen SLEEP oder DEEPSLEEP in den Betriebsmodus.

Dieser sollte bei Nichtgebrauch geerdet werden.

10

NRSTn

DIO

Pin zurücksetzen. Aktiver niedriger Ausgang.

Kann durch einen externen Open-Drain-Treiber auf Low gezogen werden, um den DW3000 zurückzusetzen.

Darf nicht durch eine externe Quelle hochgezogen werden.

11

CLK

DI

SPI-Peripherietakteingang.

12

MOSI

DI

SPI-Peripheriedateneingabe.

13

MISO

TUN

SPI-Peripheriedatenausgabe.

14

CSN

DI

SPI-Chipauswahl. Dies ist ein aktiver Low-Enable-Eingang. Der High-to-Low -Übergang auf SPICSn signalisiert den Beginn einer neuen SPI-Transaktion. SPICSn

kann auch als Wecksignal dienen, um den DW3000 aus dem SLEEP- oder DEEPSLEEP-Zustand zu bringen.

15

IRQ

DI

Interrupt-Anforderungsausgabe vom DW3000 an den Host-Prozessor. Von

Der Standard-IRQ ist ein aktiv-hoher Ausgang, kann aber auch als aktiv konfiguriert werden

niedrig, falls erforderlich. Für einen korrekten Betrieb im SLEEP- und DEEPSLEEP-Modus sollte es für den aktiven Hochbetrieb konfiguriert werden. Dieser Pin schwebt im SLEEP- und DEEPSLEEP-Zustand und kann Fehlinterrupts auf dem Host verursachen, sofern er nicht extern auf Low gesetzt wird (100 kΩ empfohlen). Wenn die IRQ-Funktionalität nicht verwendet wird, kann der Pin als Allzweck-I/O-Leitung2, GPIO8, neu konfiguriert werden.

16

GPIO0

DIO

GPIO0 von DW3000.

17

GPIO1

DIO

GPIO1 von DW3000.

18

GPIO2

DIO

GPIO2 von DW3000.

19

GPIO3

DIO

GPIO3 von DW3000.

20

GPIO4

DIO

GPIO4 von DW3000.

21

GPIO5

DIO

GPIO5 von DW3000.

22

GPIO6

DIO

GPIO6 von DW3000.
