UWB653Pro: 0,5-W-USB-UWB-Hochpräzisionsmodul für Positionierung, Entfernungsmessung und Datenübertragung mit minimalem Ruhestrom im Mikroamperebereich

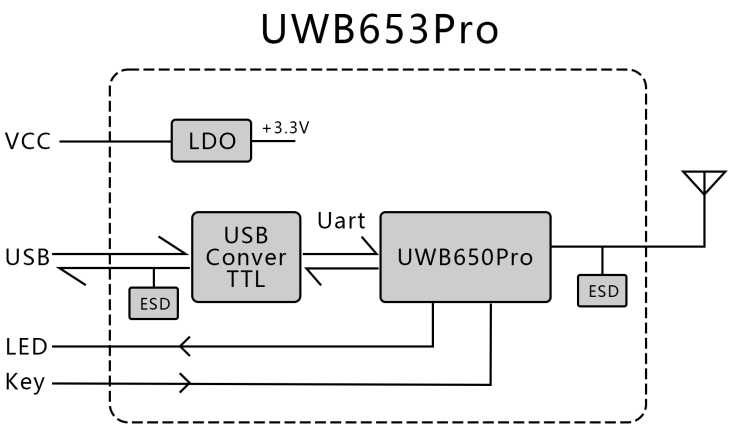

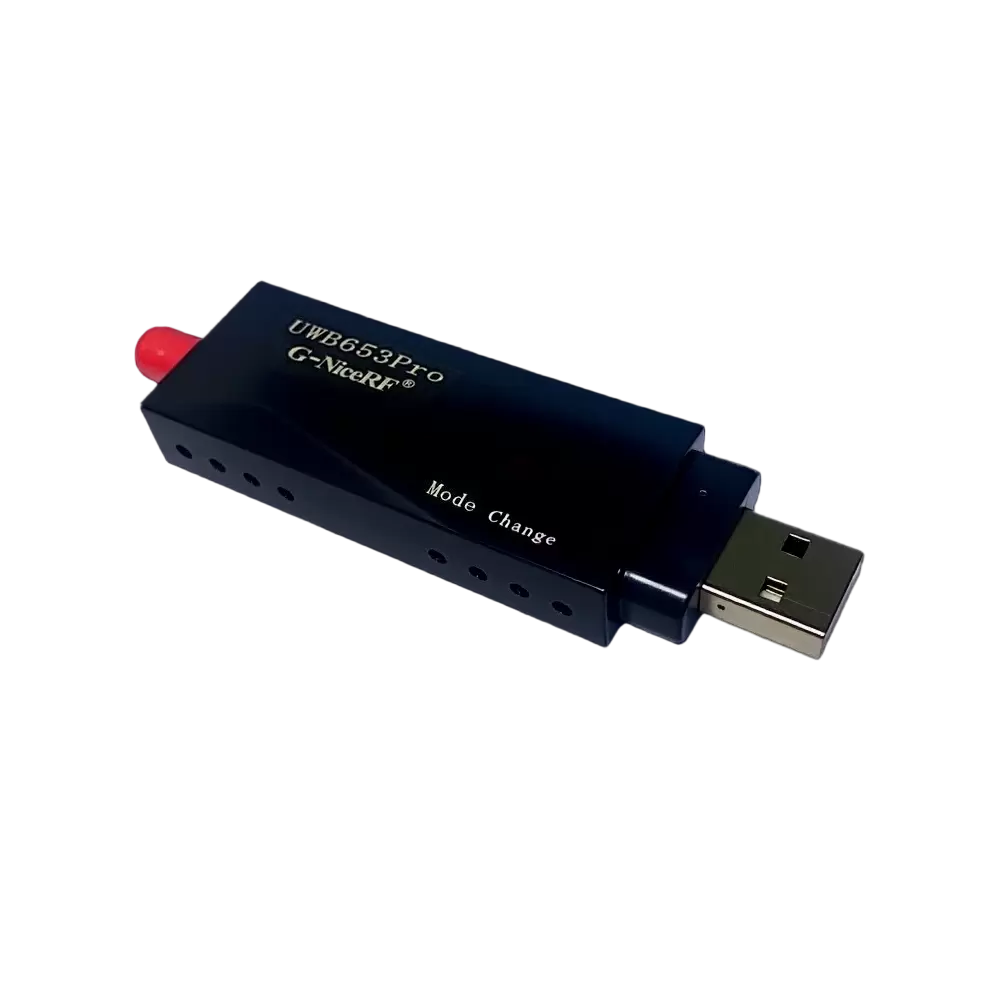

Das von NiceRF entwickelte Modul UWB653Pro ist ein drahtloses Kommunikationsmodul auf Basis der Ultrabreitband-Technologie (UWB) und entspricht dem IEEE-802.15.4-2020-Standard. Es basiert auf dem Qorvo DW3000 UWB-Chip und integriert einen leistungsstarken HF-Leistungsverstärker, einen Mikrocontroller (MCU), universelle I/O-Schnittstellen sowie ESD-Schutzkomponenten. Das UWB653Pro-Modul vereint Datenkommunikation, Entfernungsmessung und Positionsbestimmung in UWB-Anwendungen und ermöglicht so Fernkommunikation, präzise Distanzmessung/Positionierung und Hardwaresteuerung über eine serielle Schnittstelle.
Dieses Produkt ist vollständig kompatibel mit den Modulen UWB653Pro und UWB650 von NiceRF, sodass Anwender diese nach Bedarf frei kombinieren und einsetzen können.
HERUNTERLADEN
-
KEINE DATEN
Parameter | Zustand | Mindestens | Typ. | Max. | Einheit |
Versorgungsspannung | 5.0 | 5,5 | V | ||
Betriebstemperaturbereich | -20 | 25 | 60 | ℃ | |
Frequenzbereich | CH5 | 6489,6 | MHz | ||
HF-Datenrate | 850K | 6,8 Mio. | bps | ||
Aktueller Verbrauch | |||||
Schlafstrom | <100 | uA | |||
Sendestrom 1 | Kontinuierlicher Frame-Modus | <350 | mA | ||
Aktuellen Empfangen | 107 | mA | |||
Hören Sie, empfangen Sie aktuelle Nachrichten | Energiesparender SNIFF-Modus | 72 | mA | ||
Standby-Strom | Empfang deaktiviert und keine Datenübertragung | 32 | mA | ||
HF-Parameter | |||||
Sendeleistung | @VCC=5,0V | -5 | 27 | dBm | |
Sendebandbreite (BW) | 499,2 | MHz | |||
Empfangsparameter | |||||
Rx-Empfindlichkeit | @850Kbps | -100 | dBm | ||
@6,8 Mbit/s | -94 | dBm | |||

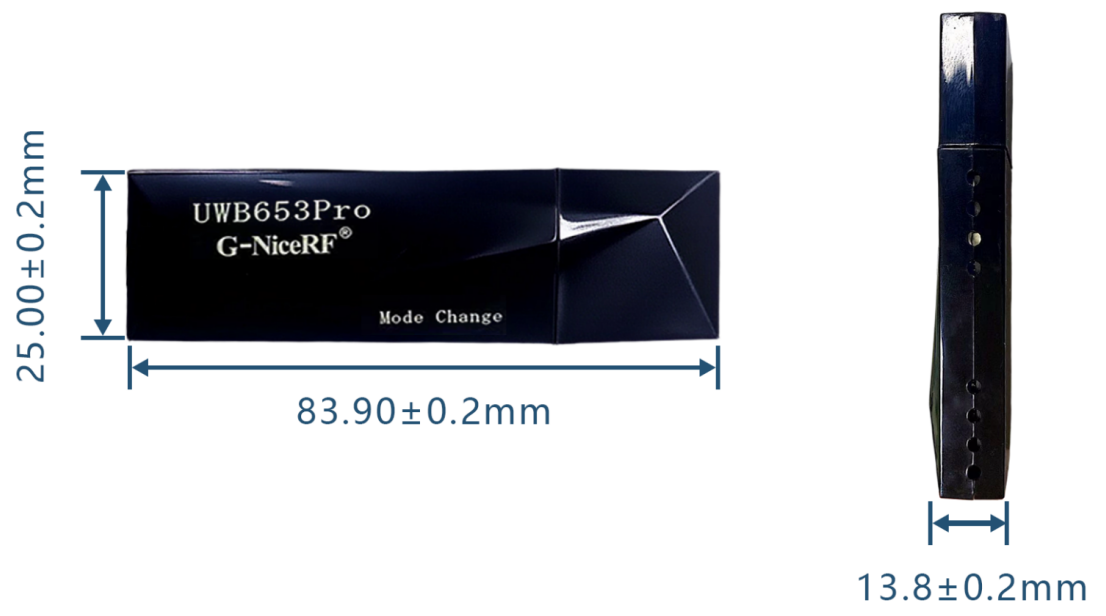

Merkmale
Einhaltung des IEEE 802.15.4-2020 Standards für UWB und Kommunikationsprotokoll
Unterstützt UWB-Kanal 5 (6489,6 MHz)
Unterstützt HF-Datenraten von 6,8 Mbit/s und 850 kbit/s.
Mehrstufige Sendeleistungsregelung mit einer maximalen Sendeleistung von 0,5 W.
Unterstützt Datenrahmenlängen von 0 bis 1023 Bytes
Mesh-Netzwerk
Datenübertragung über ultralange Distanzen von 1 km
Unterstützt die Zwei-Wege-Entfernungsmessmethoden SS-TWR und DS-TWR sowie Positionierungslösungen.
Entfernungsgenauigkeit weniger als ±10 cm
Unterstützt die Positionierung mehrerer Tags mit präziser Standortberechnung
Elektrostatischer Schutz (ESD)
Anwendungen
Personalpositionierung in der industriellen Großproduktion
Verschiedene Szenarien zur Indoor-Positionierung
Positionierung im Untertage-Kohlebergwerk
Positionierung des Krankenhauspersonals
Beim Einschalten oder Zurücksetzen des UWB653Pro-Moduls leuchten die roten und blauen LEDs an der T/R-Position kurz für etwa 0,5 Sekunden auf und signalisieren damit die abgeschlossene Initialisierung. Nach dem Start befindet sich das Modul standardmäßig im normalen Betriebsmodus, in dem es Befehle vom USB-Anschluss verarbeiten sowie Entfernungsmessung/Positionierung und Datenübertragung durchführen kann.
Der reine Datenübertragungsmodus wird über die externe Moduswechseltaste umgeschaltet:
Halten Sie die Moduswechseltaste etwa 100 ms lang gedrückt, um den Betriebsmodus zu wechseln (in den reinen Datenübertragungsmodus wechseln oder diesen verlassen). Während des Wechsels blinken die LEDs, um den Status anzuzeigen:
Aktivierung des reinen Datenübertragungsmodus: Die roten und blauen T/R-LEDs blinken gleichzeitig 3 Mal.
Verlassen des reinen Datenübertragungsmodus: Die roten und blauen Sende-/Empfangs-LEDs blinken gleichzeitig 3 Mal doppelt.
