SA868: 2 W eingebettetes analoges Walkie-Talkie-Modul
SA868 ist ein kostengünstiges integriertes professionelles Walkie-Talkie-Modul, ein integrierter Hochgeschwindigkeits-Mikrocontroller, ein leistungsstarker HF-Transceiver-Chip und ein HF-Leistungsverstärker und bietet einen standardmäßigen seriellen Anschluss für die Kommunikation mit dem Modul, sodass die zugehörigen Parameter des Moduls übertragen werden können schnell und einfach eingestellt werden. Funktionskontrolle. Benutzer müssen lediglich einen Audioverstärker, ein Mikrofon und einen Lautsprecher an dieses Modul anschließen, um es als kleines Walkie-Talkie zu nutzen. Durch die vereinfachte Schnittstelle und die ultrakleine Größe ist dieses Modul allgemein verfügbar und kann einfach und schnell in verschiedene Handheld-Geräte integriert werden, um die Gesamtleistung der Terminalprodukte zu verbessern.
| Parameter | Testbedingung | Min | Typ. | Max | Einheit |
| Stromversorgung | 3.3 | 4.2 | 5.5 | V | |
| Arbeitstemperaturbereich | -30 | 25 | 70 | ℃ | |
| Aktueller Verbrauch | |||||
| Schlafstrom | ≤1 | uA | |||
| RX-Strom | 60 | mA | |||
| TX-Strom (Hohe Leistung) | 900 | 1000 | mA | ||
| TX-Strom (geringer Stromverbrauch) | 450 | 550 | mA | ||
| Übertragen von HF-Parametern | |||||
| Frequenzbereich | UHF | 400 | 480 | MHz | |
| UKW | 134 | 174 | MHz | ||
| Ausgangsleistung (hohe Leistung) | @VCC=4,0V | 31 | 32.5 | 33 | dBm |
| Kein Strom (geringer Stromverbrauch) | 24 | 25 | 26 | dBm | |
| Modulationsfrequenz | @1,5 kHz/2,5 kHz Frequenzversatz | 10 | mV | ||
| Audiomodulationsverzerrung | @1,5 kHz/2,5 kHz Frequenzversatz | 2 | 5 | % | |
| Signal-Rausch-Verhältnis | @1,5 kHz/2,5 kHz Frequenzversatz | 38 | 40 | 45 | dB |
| Nachbarkanalleistung | @12,5K Offset | -60 | dBc | ||
| CTCSS-Modulationsfrequenz | 0,35 | 0,5 | 0,75 | KHz | |
| Modulationsfrequenz | UHF | 400 | 480 | MHz | |
| Empfangen von HF-Parametern | |||||
| Empfangssensibilität | 13 dB Ausgangs-Sprachsignalverhältnis | -124 | dBm | ||
| SNR wird empfangen | @1,5KHZ Frequenzversatz | 45 | 50 | dB | |
| Audio-Ausgabeamplitude | 700 | mV | |||
| Audioausgangsimpedanz | 200 | Ohm | |||
| Typ | Analoges Walkie-Talkie |
| Ausgangsleistung | 2W |
Merkmale des Walkie-Talkie-Moduls SA868
- UHF-Band 400–480 MHz
- UKW-Band 134–174 MHz
- 350-Band-Frequenz: 320–400 MHz
- Unabhängig von der Sende- und Empfangsfrequenz
- Bandbreite 12,5 kHz
- Anzeige der RSSI-Signalstärke
- Die offene Distanz beträgt 5 Kilometer
- Hohe Empfangsempfindlichkeit: -124 dBm
- Hochintegriertes kleines Volumen
- 38-stufiger CTCSS-Analog-Sub-Audiocode
- 166-stufige positive Phase, invertiertes digitales CDCSS-Sub-Audio
- 8-stufige Rauschsperre
- 8-stufig einstellbare Lautstärke
- Optionen mit hoher und niedriger Leistung (1,6–1,8 W)
- Breite Betriebsspannung 3,3–5,5 V
- Stabil mit 1 ppm TCXO-Kristall
Anwendung des Walkie-Talkie-Moduls SA868
- Kleines Walkie-Talkie
- Ignorieren Sie die Gegensprechanlage
- Aufbau eines gemeinschaftlichen Sicherheitssystems
- Outdoor-Sportprodukte
- Audioüberwachungssystem

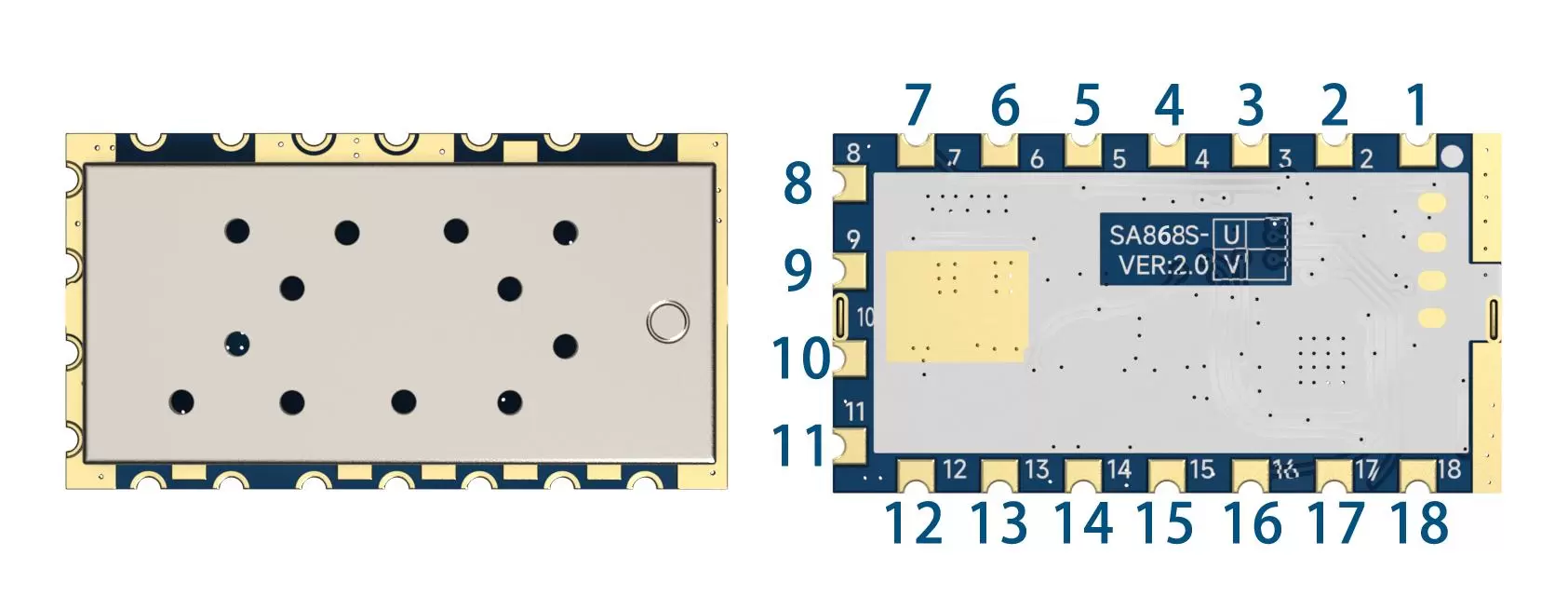

| Pin-Nr. | Pin-Name | E/A-Status |
| 1 | Audio EIN | An Audio-Leistungsverstärker angeschlossen. Wenn das Modul funktioniert, kann es den zusätzlichen Audioverstärker automatisch steuern. Es gibt einen niedrigen Pegel aus, um den Verstärker einzuschalten, und einen hohen Pegel, um den Verstärker auszuschalten. |
| 2 | NC | Nicht verbunden |
| 3 | AF_OUT | Audioausgabe |
| 4 | NC | Nicht verbunden |
| 5 | PTT | Moduleingang, Sende-/Empfangssteuerung, „0“ erzwingt, dass das Modul in den TX-Status wechselt; und „1“ für den Rx-Zustand |
| 6 | PD | Power-Down-Steuerung, „0“ für Power-Down-Modus; „1“ für die normale Arbeit |
| 7 | H/L | Steuerung der hohen/niedrigen Ausgangsleistung; Offen lassen für hohe Ausgangsleistung, niedriger Pegel bis niedrige Ausgangsleistung. (Bitte beachten Sie: Dieser Pin kann NICHT mit VDD oder einem hohen CMOS-Ausgangspegel verbunden werden.) |
| 8 | VBAT | Schließen Sie die Stromversorgung positiv an |
| 9 | GND | Erdung |
| 10 | GND | Erdung |
| 11 | NC | Nicht verbunden |
| 12 | AMEISE | Schließen Sie eine 50-Ohm-Antenne an |
| 13,14,15 | NC | Nicht verbunden |
| 16 | RXD | RXD des Moduls und verbinden Sie es mit dem externen TXD |
| 17 | TXD | TXD des Moduls und verbinden Sie es mit dem externen RXD |
| 18 | MIC_IN | Mikrofon oder Line-In |
