DMR828S: 2W DMR Tier II Walkie-Talkie-Modul mit AMBE++
Typ: DMR-Walkie-Talkie
Zertifizierung: Andere
Ausgangsleistung: 500 mW,2W

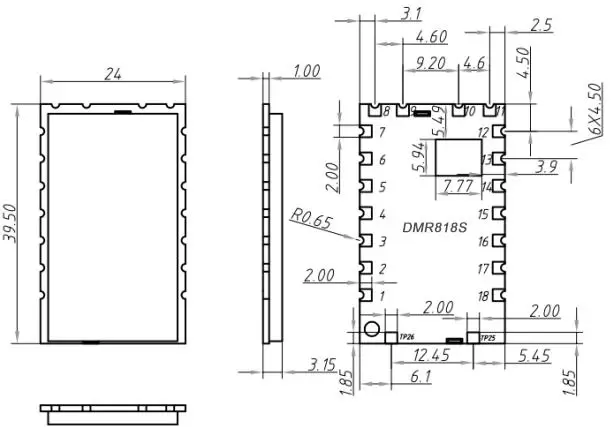

Größe (mm):65,84*38,88
| Parameter | Testbedingung | Mindest. | Typ. | Max | Einheit | |||
| Spannungsbereich | 3.3 | 4.2 | 4.5 | V | ||||
| Betriebstemperatur | -20 | 25 | 60 | ℃ | ||||
| Frequenzbereich | @UHF | 400 | 470 | MHz | ||||
| @VHF | 134 | 174 | MHz | |||||
| @350 | 320 | 400 | MHz | |||||
| Startzeit | 2000 | MS | ||||||
| Uart-Baudrate | 57600 | bps | ||||||
| Stromverbrauch | ||||||||
| Schlafstrom | CS 3 Sekunden lang tief gezogen | < 55 | uA | |||||
| Rx-Strom | <135 | mA | ||||||
| Tx-Strom (hohe Leistung) | @VCC=4,2 V, 2 W analog | <1300 | mA | |||||
| @VCC=4,2 V, 2 W digital | <1000 | mA | ||||||
| Tx-Strom (niedrige Leistung) | @VCC=4,2 V, 0,5 W analog | <650 | mA | |||||
| @VCC=4,2 V, 0,5 W digital | <500 | mA | ||||||
| HF-Parameter | ||||||||
| Toleranz der Frequenz | 1 | 1,5 | ppm | |||||
| Modulationsempfindlichkeit | 1,5 kHz/2,5 kHz Frequenzversatz (N/W) | 6 | 7 | 12 | mv | |||
| Nachbarkanalleistung | @12,5K Versatz | -60 | -62 | dBm | ||||
| Mikrofon-Eingangsspannung | 0,1 | 1.6 | Vpp | |||||
| CTCSS-Modulationsfrequenzoffset | 0,35 | 0,4 | 0,6 | KHz | ||||
| Modulationseigenschaften | 300 Hz | -13 | -11 | -9 | dB | |||
| 500 Hz | -9 | -6 | -5 | dB | ||||
| 1000 Hz | -3 | 0 | 1 | dB | ||||
| 2000 Hz | 3 | 6 | 7 | dB | ||||
| 3000 Hz | 5 | 7 | 11 | dB | ||||
| Rx-Parameter | ||||||||
| Empfindlichkeit | Analog (12 dB SNR) | -120 | dBm | |||||
| Empfangs-BER (DMR-Modulation) | @ -118dBm | 5 | % | |||||
| Audioausgangsamplitude | 500 | mV | ||||||
| Audioausgangsimpedanz | 30 | KOhm | ||||||
| Nachbarkanalselektivität | Offset: +12,5 kHz | 60 | dB | |||||
| Offset: +12,5 kHz | ||||||||
| Typ | DMR-Walkie-Talkie |
| Ausgangsleistung | 2W |
| Zertifizierung | CE-RED, FCC-ID |

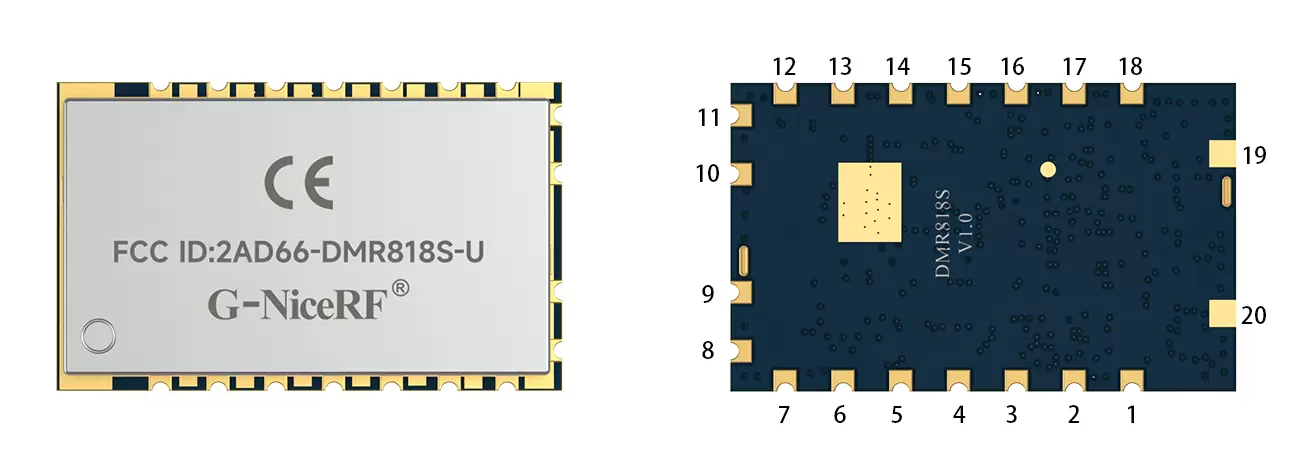

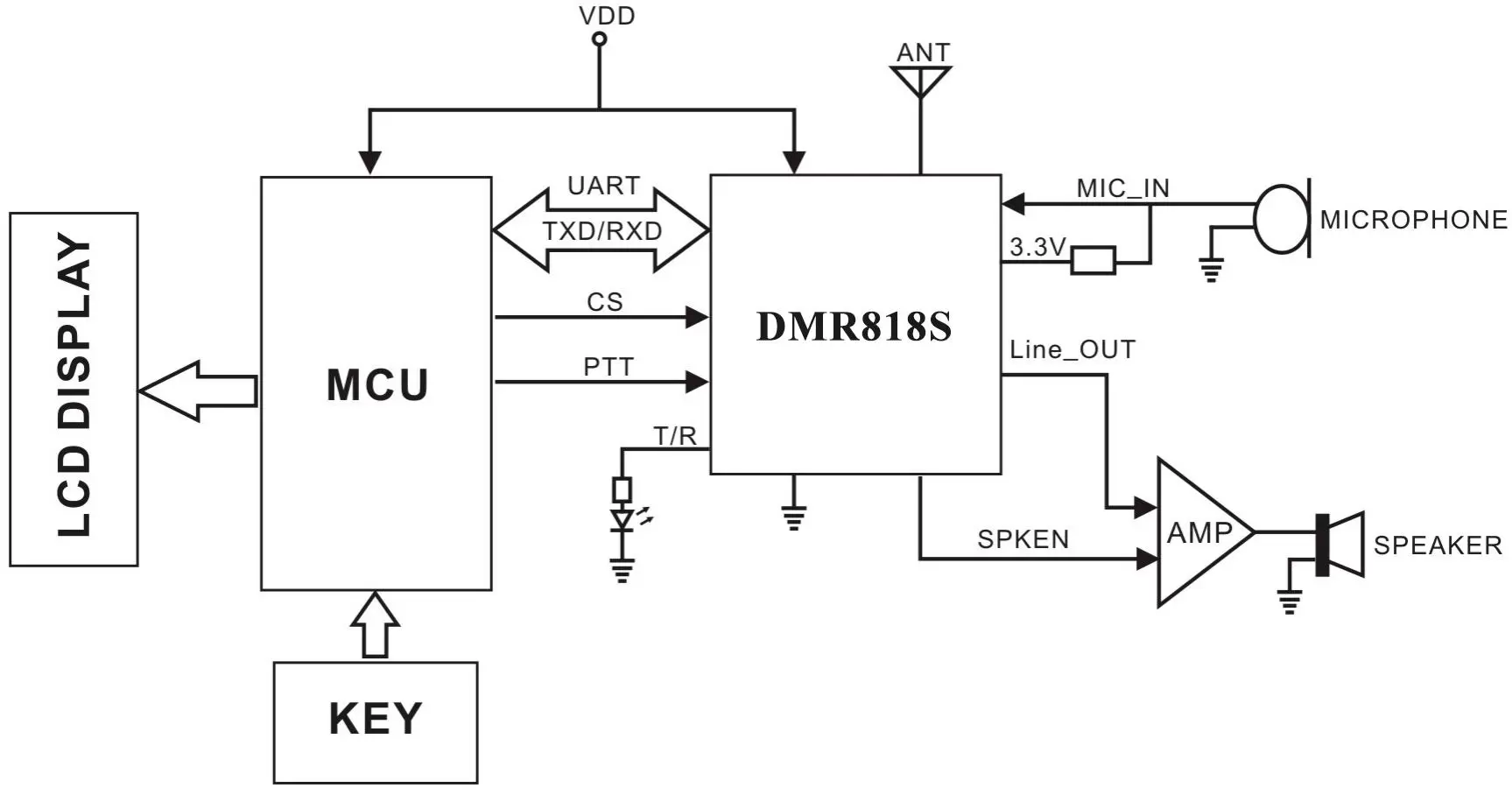

| Pin-Nr. | Pin-Name | E/A | Niveaustandard | Beschreibung |
| 1 | MIC_IN | ICH | Mikrofon oder Line-In | |
| 2 | UART-TX | O | 0–3,3 V | UART-TXD |
| 3 | UART-RX | ICH | 0–3,3 V | UART-RXD |
| 4, 12 | NC | |||
| 5 | HST_TXD | O | 0–3,3 V | Daten-PIN übertragen (zum Aktualisieren des Programms) |
| 6 | HST_RXD | ICH | 0–3,3 V | Daten-PIN empfangen (zum Aktualisieren des Programms) |
| 7 | AMEISE | 50 Ohm Antenne anschließen | ||
| 8, 9, 10 | GND | - | Boden | |
| 11 | VCC | - | 0–4,5 V | Externe und positive Versorgung 3,3~5V |
| 13 | CS | ICH | 0–4,5 V | Hohe Stufe für normalen Betrieb, offen lassen oder nach unten ziehen, um in den Ruhemodus zu wechseln |
| 14 | PTT | ICH | 0–3,3 V | Moduleingang, Sende-/Empfangssteuerung, auf Low ziehen, um das Modul in den TX-Zustand zu zwingen; auf High ziehen für Rx-Zustand |
| 15 | +3,3 V | - | 3,3 V Ausgang, Anschluss an 50 mA | |
| 16 | LINE_OUT | O | Audioausgang | |
| 17 | T/R | O | 0–3,3 V | Modulausgang, Status des Sendens/Empfangens, High für TX und Low für Rx |
| 18 | SPRECHEN | O | 0–3,3 V | Audioverstärkersteuerung |
| 19, 20 | GND | - | Boden |
