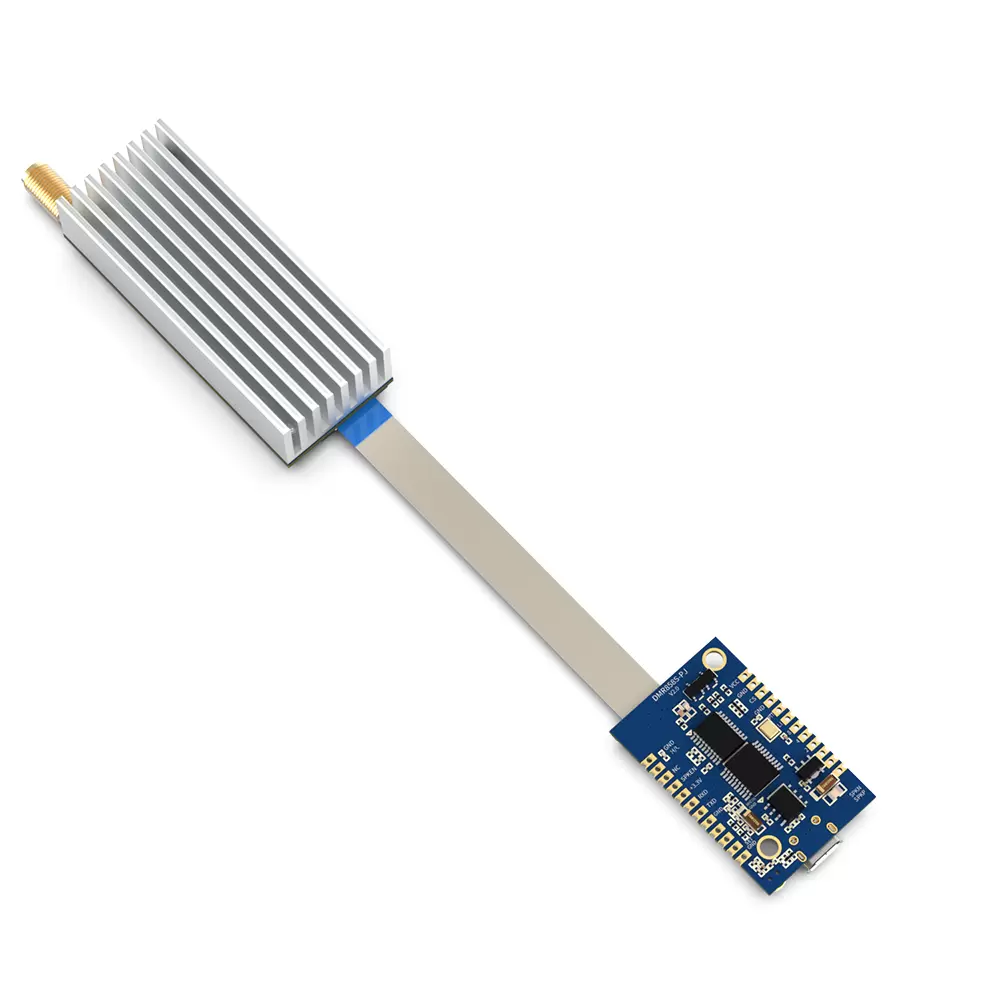

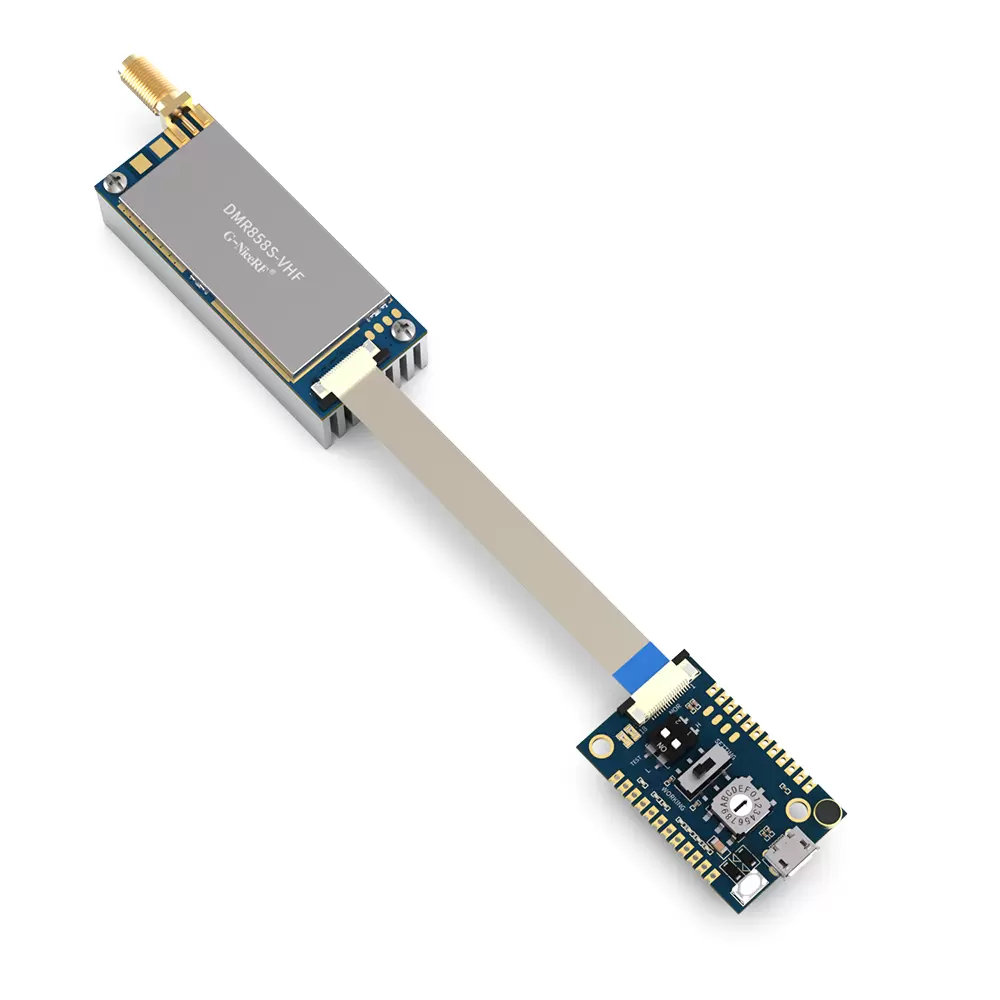

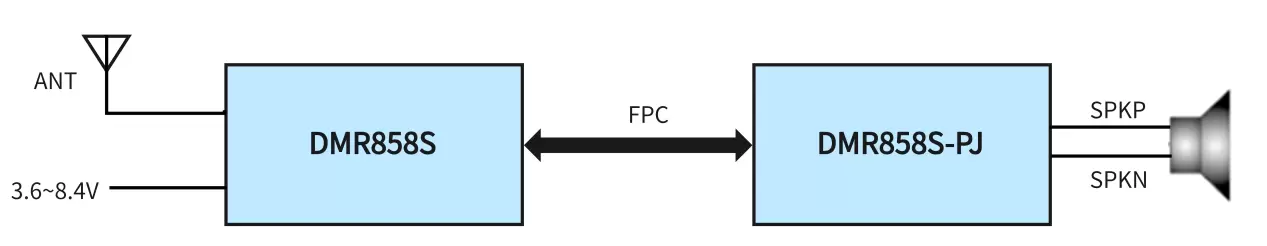

Parameter | Zustand | Min | Typ | Max | Einheit | ||
Stromversorgung | 3.6 | 4,0 | 8.4 | V | |||
Arbeitstemperatur | -20 | 25 | 60 | ℃ | |||
Frequenzbereich | @UHF | 400 | 470 | MHz | |||
@VHF | 134 | 174 | MHz | ||||
@350 | 320 | 400 | MHz | ||||
Serielle Baudrate | 57600 | bps | |||||
Aktueller Verbrauch | |||||||
Schlafstrom | @CS wurde 3 Sekunden lang auf Low gesetzt | 1 | mA | ||||
RX-Strom | 170 | mA | |||||
TX-Strom (Hochleistung)-DMR | @VCC=4,0V,2w | 650 | mA | ||||
@VCC=8V,5w | 1000 | mA | |||||
TX-Strom (geringer Stromverbrauch) – DMR | @VCC=4,0 V, 0,5 W | 400 | mA | ||||
@VCC=8,0 V, 1 W | 460 | mA | |||||
TX-Strom (hohe Leistung) – analog | @VCC=4,0V,2w | 1200 | mA | ||||
@VCC=8V,5w | 1600 | mA | |||||
TX-Strom (geringer Stromverbrauch) – analog | @VCC=4,0 V, 0,5 W | 700 | mA | ||||
@VCC=8V,1w | 800 | mA | |||||
Analoge Rx-Parameter | |||||||
Rx-Empfindlichkeit (analog) | @12dB SINAD | -120 | dBm | ||||
Seriennummer | @1,5K Abweichung | 40 | dB | ||||
Nachbarkanalselektivität | 12,5 kHz Offset | 62 | dB | ||||
Intermodulationsunterdrückung | 12,5 kHz Offset | 63 | dB | ||||
Blockierende Immunität | Störfrequenzintervall >1M | 88 | dB | ||||
Audioamplitude (Line-Out) | F0=1KHz | 0,2 | 130 | 460 | mV | ||
Ausgangsimpedanz von Audio (SPK) | 8 | Ohm | |||||
Audioverzerrung | F0=1KHz | 5 | % | ||||
Audioantwort | 300Hz | 8 | dB | ||||
500Hz | 6 | ||||||
1KHz | 0 | ||||||
2KHz | -6 | ||||||
3KHz | -12 | ||||||
DMR Rx-Parameter | |||||||
BER (DMR-Modus) | @ -117 dBm | 4 | % | ||||
Nachbarkanalselektivität (ACS) | Offset: +12,5 kHz | 60 | dB | ||||
Offset: -12,5 kHz | |||||||
Intermodulationsunterdrückung | Offset: +50/100 kHz | 63 | dB | ||||
Offset: -50/100 kHz | |||||||
Blockierende Immunität | Offset: +/-1 MHz | 87 | dB | ||||
Offset: +/-5 MHz | |||||||
Analoge Tx-Parameter | |||||||
Max. Freq-Abweichung | 12,5 kHz Abweichung (N) | 2.2 | 2.5 | KHz | |||
25KHz Abweichung (W) | 4.5 | 5 | KHz | ||||
Empfindlichkeit | Abweichung: 1,5 kHz/2,5 kHz | 4 | 7 | 10 | mV | ||
Audioverzerrung | Abweichung: 1,5 kHz/2,5 kHz | 1 | 5 | % | |||
Modulationscharakteristik | 300Hz | -13 | -11 | -9 | dB | ||
500Hz | -9 | -6 | -5 | dB | |||
1KHz | -3 | 0 | 1 | dB | |||
2KHz | 3 | 6 | 7 | dB | |||
3KHz | 3 | 7 | 11 | dB | |||
CTCSS-Abweichung | 350 | 400 | 600 | Hz | |||
Ausgangsleistung des Nachbarkanals | 12,5 kHz Offset | -60 | -63 | dBc | |||
SNA | 1,5 kHz/2,5 kHz | 38 | 40 | 50 | dB | ||
DMR-Tx-Parameter | |||||||
Frequenzfehler | 0,5 | ppm | |||||
4FSK Tx BER | ≤1×10-4 | ||||||
Ausgangsleistung des Nachbarkanals | +/-12,5 kHz | ≤-55 | dB | ||||
Ausgangsleistung des nächsten Nachbarkanals | +/-25KHz | ≤ -65 | dB |
Typ | DMR-Walkie-Talkie |
Ausgangsleistung | 5W |

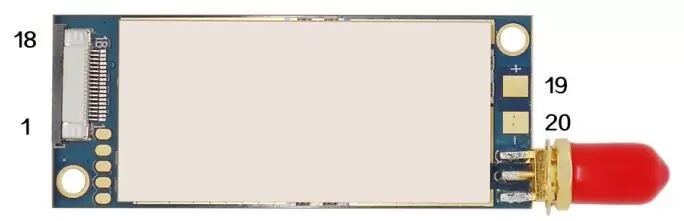

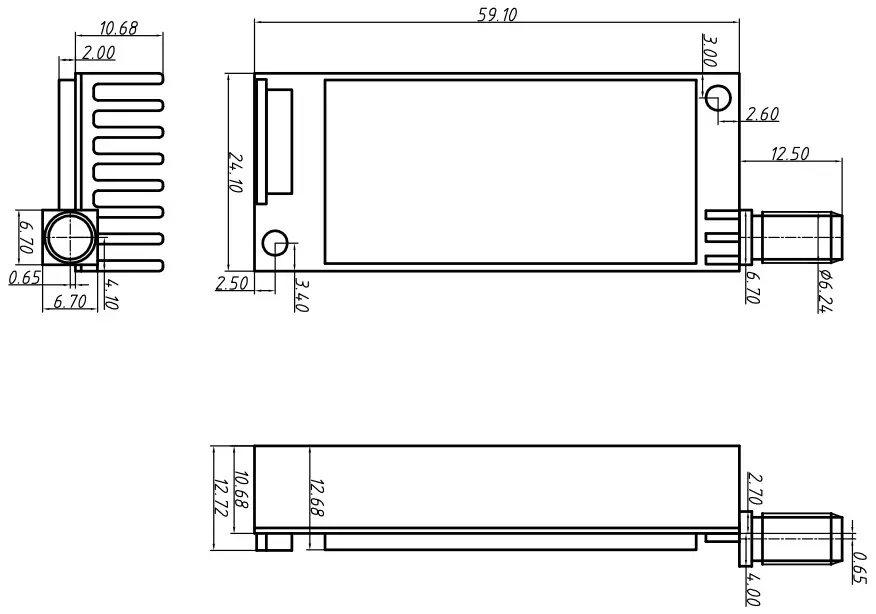

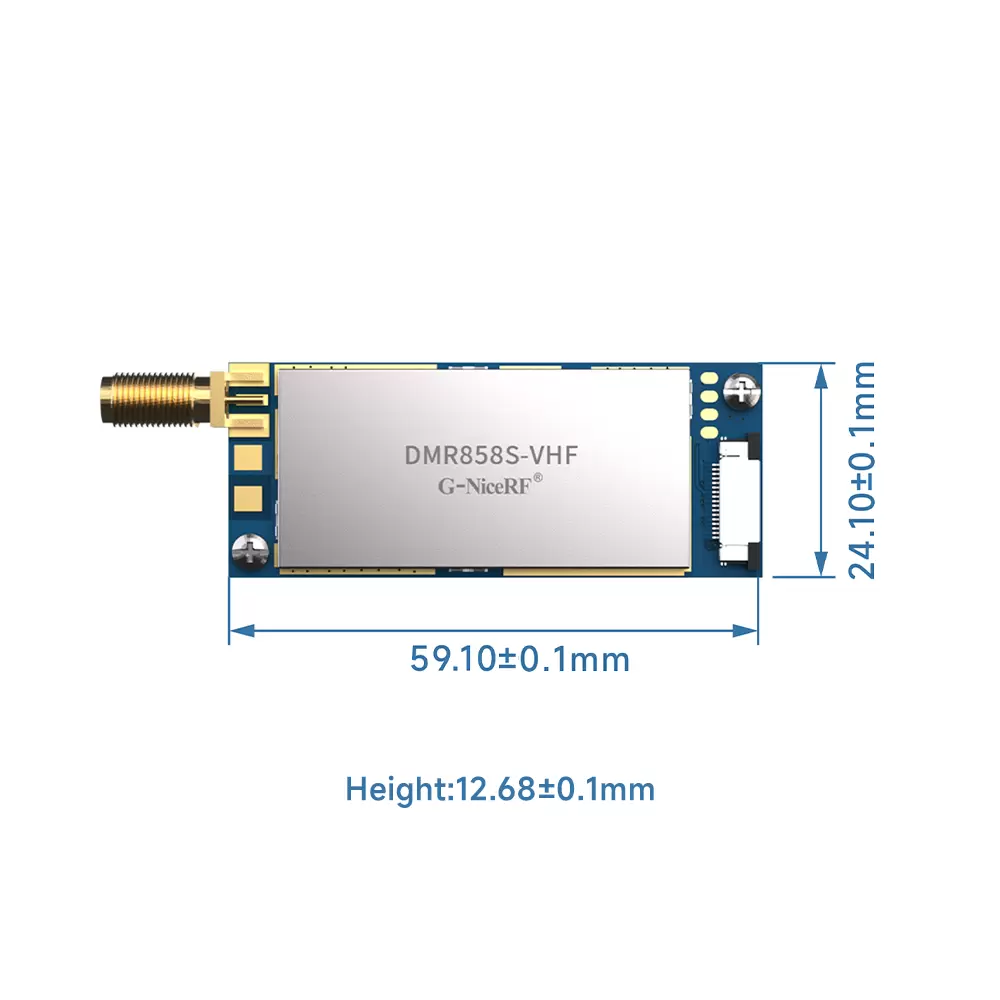

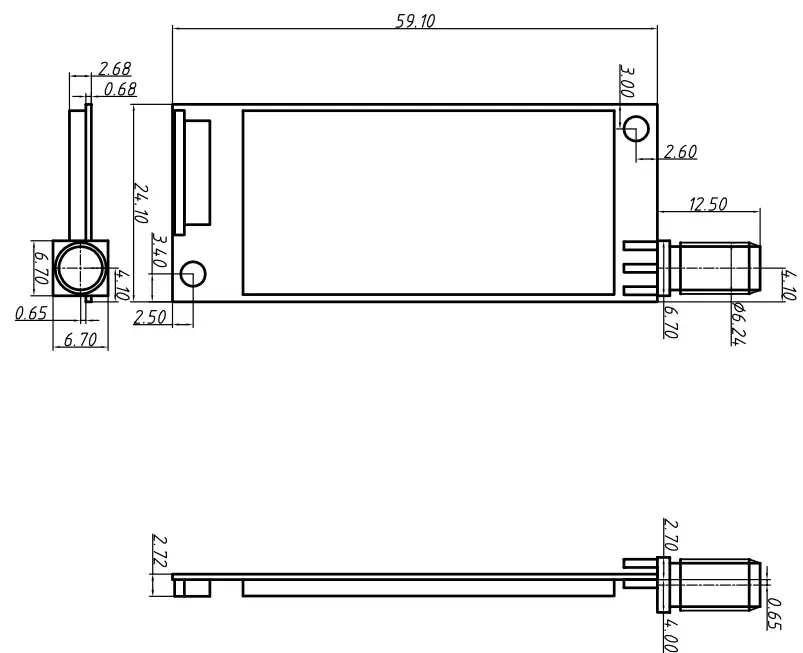

Pin-Nr | Definition | E/A | Beschreibung |
1,2,4 | GND | Boden | |
3 | MIC_IN | ICH | Mikrofoneingang |
5 | UART-RX | ICH | Verbunden mit UART-TX eines externen Geräts |
6 | UART-TX | O | Verbunden mit UART-RX eines externen Geräts |
7,13 | GND | Boden | |
8 | CS | ICH | Schlaf: 0 ; Betrieb: 1 (hohe Stufe oder offen lassen) |
9 | PTT | ICH | Senden: 0, Empfangen: 1 |
10 | LINE_OUT | O | Line-Out für Stimme |
11 | T/R | O | TX/RX-Anzeige, 1: TX, 0: RX |
12 | SPKEN | O | Anzeige für gültiges Signal, 1: Signal gültig, 0: Kein gültiges Signal empfangen. Dieser Pin kann zur Ansteuerung eines externen Sprachverstärkers verwendet werden. 1: ein, 0: aus |
14,15 | +3,3 V | 3,3 V Ausgang, maximale 50 mA Belastung | |
16,17,18,19 | +VCC | VCC (3,3V-9V) | |
20 | GND | Boden |

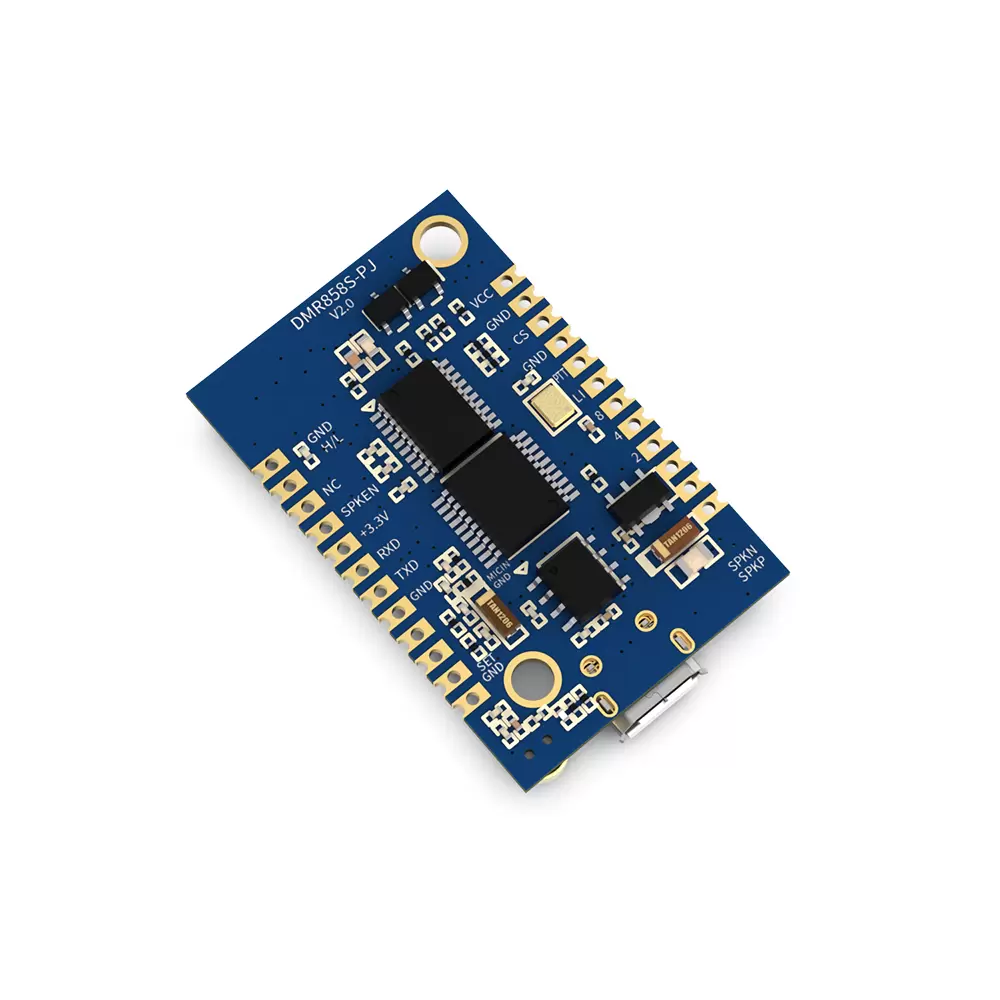

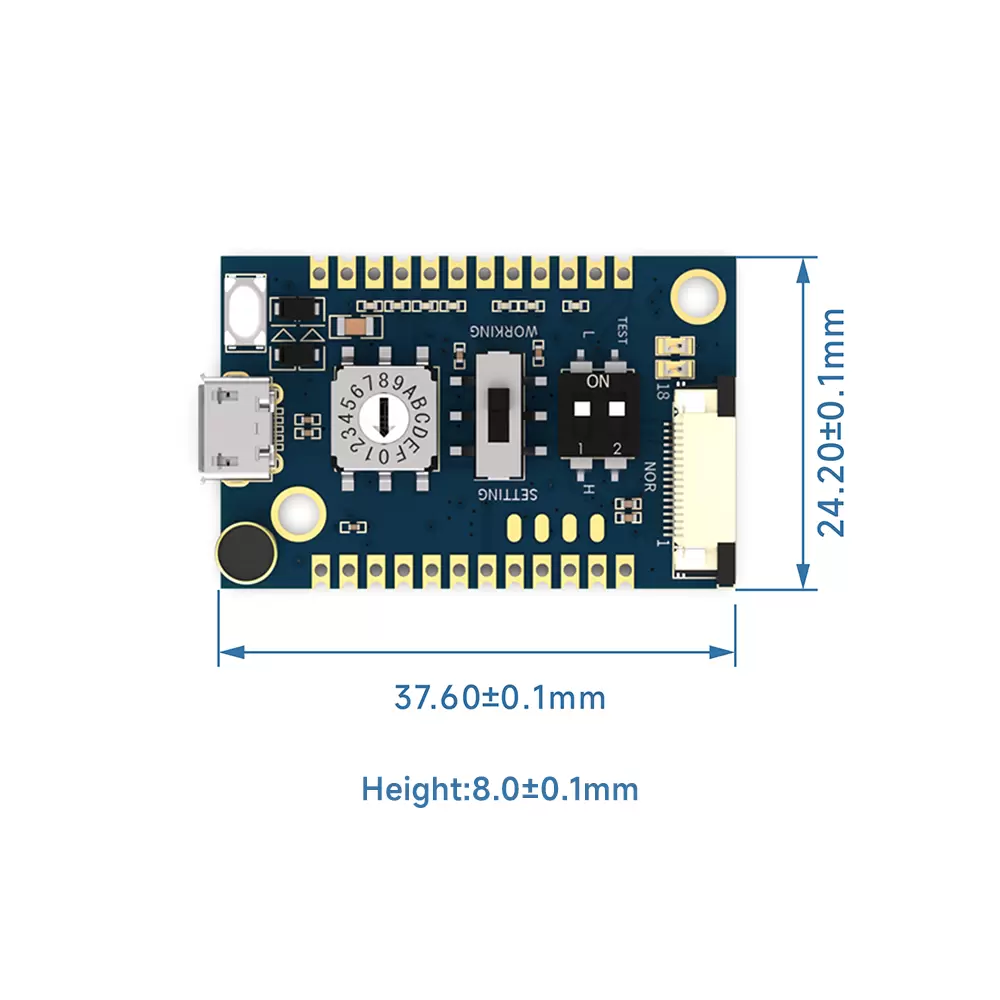

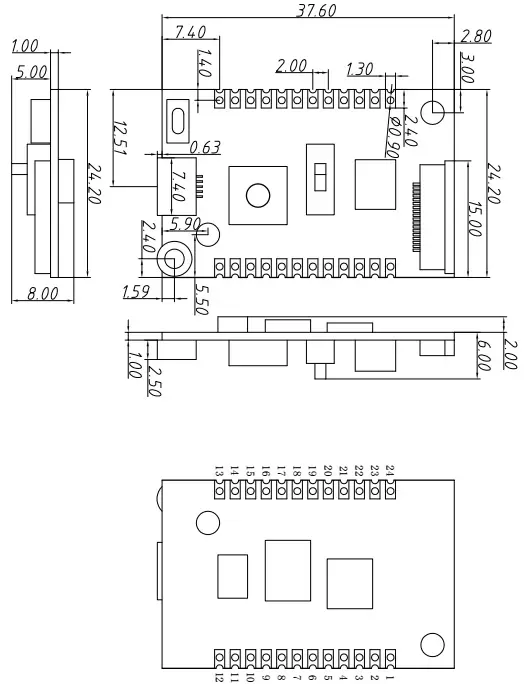

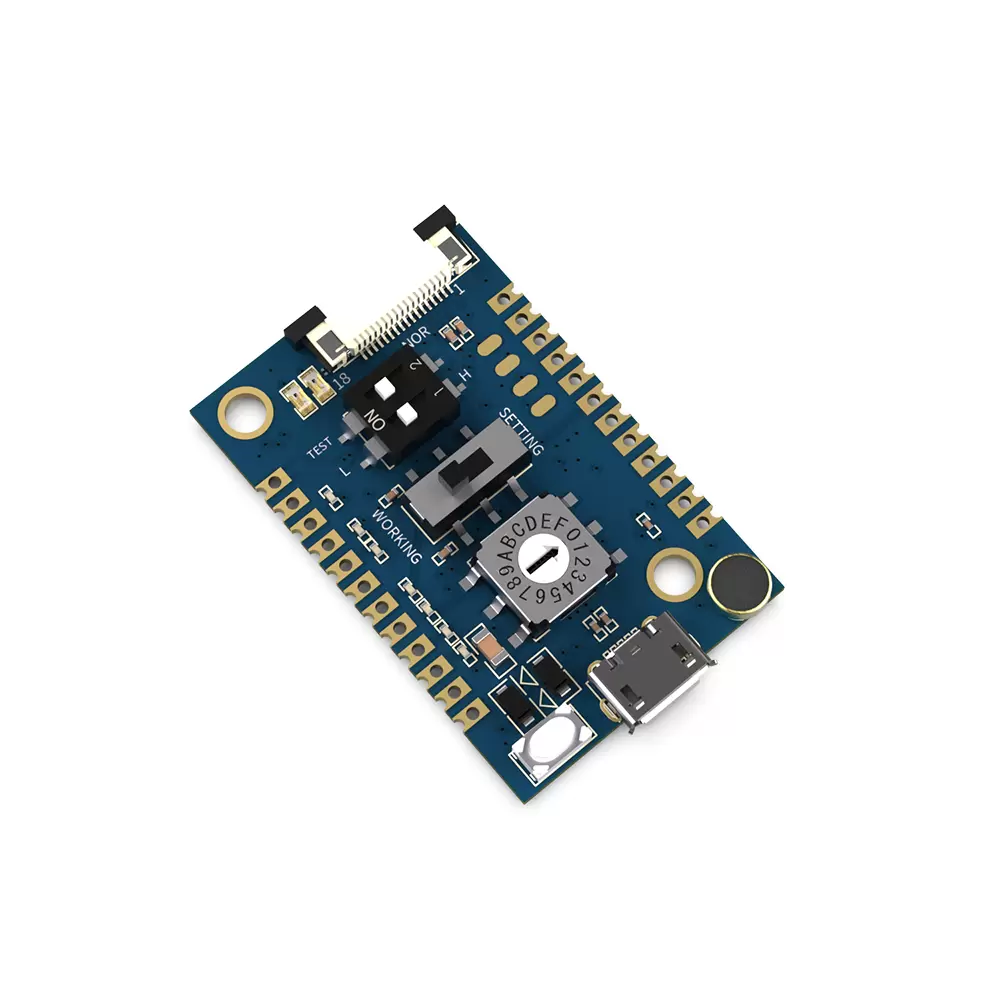

Pin-Nr. | Definition | E/A | Beschreibung |
1 | VCC | VDD (verbunden mit Pin 19 der Funktionsplatine) | |
2,4 | GND | Boden | |
3 | CS | ICH | An CS der Funktionsplatine anschließen |
5 | PTT | ICH | An PTT der Funktionsplatine anschließen |
6 | LINE_OUT | O | An Line Out der Funktionsplatine anschließen |
7 | 8 | ICH | Auswahl des Frequenzkanals (16 Kanäle). Der Frequenzkanal kann entweder über den integrierten Drehschalter oder über diesen Pads-Eingang ausgewählt werden. Drehen Sie auf Kanal 0 oder entfernen Sie den Drehschalter, wenn der Benutzer den Kanal mit diesen Pads steuern möchte. |
ICH | 8: das maximale Bit, | ||
ICH | 4: das 3. Bit, | ||
ICH | 2: das 2. Bit; | ||
ICH | 1: das kleinste Bit zum Beispiel: | ||
ICH | 8421-Kodierung: | ||
ICH | 0000: Kanal 0, | ||
ICH | 0001: Kanal 1 | ||
ICH | 0010: Kanal 2 | ||
8 | 4 | ICH | 0011 :Kanal 3 |
9 | 2 | ICH | … |
10 | 1 | ICH | 1111: Kanal 15 |
11 | SPKN | O | Verbunden mit Lautsprecher: 8 Ohm 2W |
12 | SPKP | O | |
13,15,17 | GND | Boden | |
14 | SATZ | ICH | Einstellmodus (0: Einstellmodus, 1: Normalmodus) |
16 | MIC_IN | ICH | Mit Mic_IN der Funktionsplatine verbinden |
18 | TXD | O | An TXD/RXD der Funktionsplatine anschließen |
19 | RXD | T | |
20 | +3,3V | 3,3 V Ausgang, maximale 50 mA Belastung | |
21 | SPKEN | An SPKEN der Funktionsplatine anschließen | |
22 | NC | NC | |
23 | H/L | ICH | Ausgangsleistungsregelung, 0: niedrig, 1: hoch |
24 | GND | Boden |
