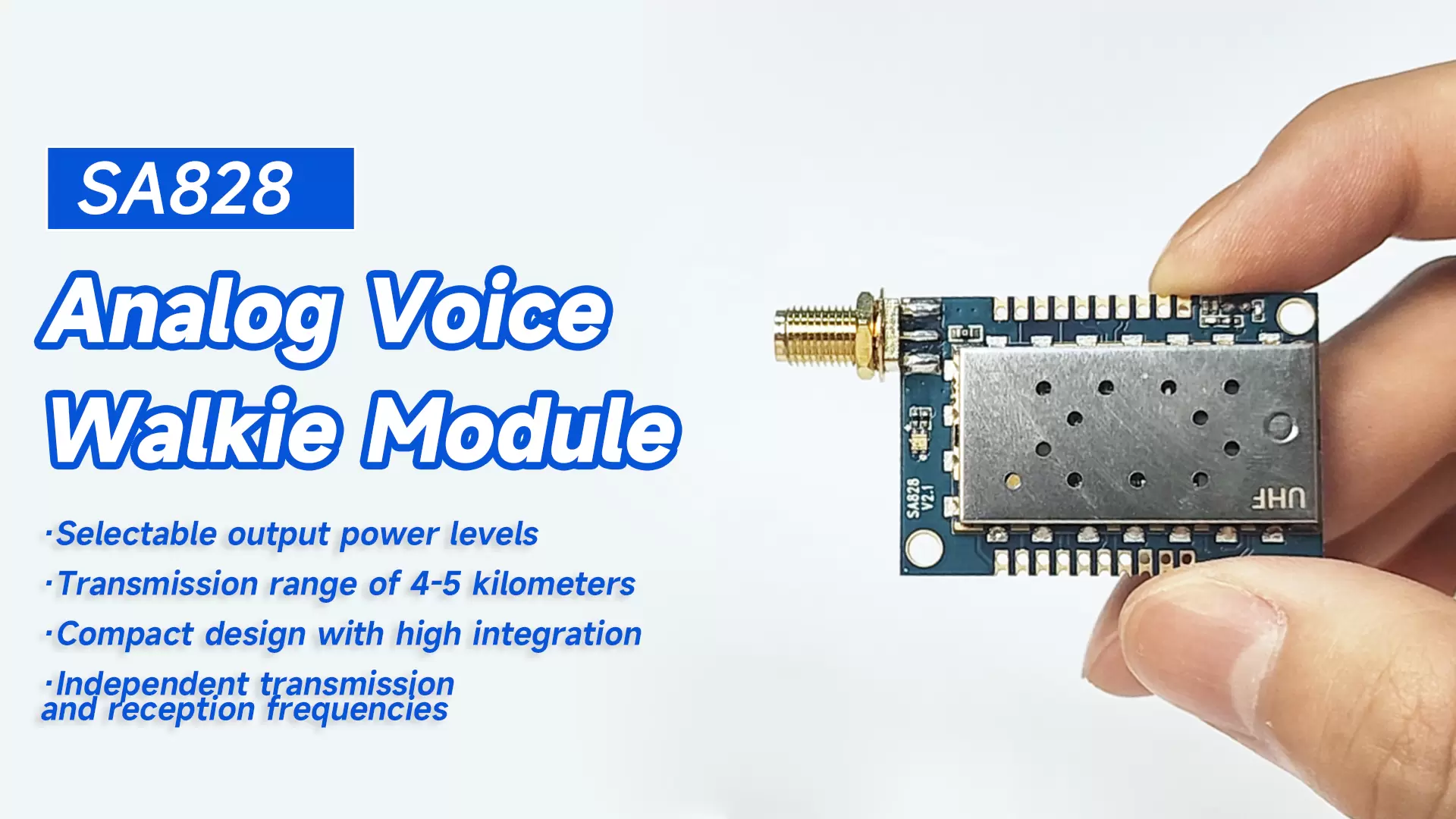

SA828: 1,5 W voll ausgestattetes Miniatur-Walkie-Talkie-Modul
SA828 ist ein kostengünstiges Walkie-Talkie-Modul mit vollem Funktionsumfang und 1,5 W Ausgangsleistung. Es verfügt über einen integrierten Hochleistungs-Mikrocontroller, einen Schmalband-HF-Transceiver-IC und einen HF-Leistungsverstärker. Alle Parameter (CTCSS, CDCSS, SQ, vordefinierte Kanäle usw.) lassen sich einfach per PC-Software ändern. Benutzer müssen lediglich ein externes Netzteil, einen Lautsprecher und einen Audio-Taper hinzufügen, und schon entsteht ein Miniatur-Walkie-Talkie mit 16 einstellbaren Kanälen. Dank der vereinfachten Benutzeroberfläche und der ultrakleinen Größe ist dieses Modul vielseitig einsetzbar und lässt sich problemlos in verschiedene Handhelds integrieren.
| Parameter | Testbedingung | Mindest | Typ. | Max | Einheit |
| Stromversorgung | 3.3 | 4.2 | 5.5 | V | |
| Arbeitstemperaturbereich | -30 | 25 | 70 | ℃ | |
| Stromverbrauch | |||||
| Schlafstrom | ≤3 | uA | |||
| RX-Strom | 60 | mA | |||
| TX-Strom (hohe Leistung) | 800 | 900 | mA | ||
| TX-Strom (niedrige Leistung) | 350 | 450 | mA | ||
| Übertragen von HF-Parametern | |||||
| Frequenzbereich | UHF | 400 | 450 | 480 | MHz |
| UKW | 134 | 150 | 174 | MHz | |
| Ausgangsleistung (hohe Leistung) | @VCC=4,0V | 30 | 31,5 | 32,5 | dBm |
| Stromausfall (niedriger Stromverbrauch) | 25 | 26,5 | 28 | dBm | |
| Modulationsempfindlichkeit | @1,5KHz/2,5KHz Frequenzabweichung | 10 | mV | ||
| Audioverzerrung | @1,5KHz/2,5KHz Frequenzabweichung | 2 | 5 | % | |
| Signal-Rausch-Verhältnis | @1,5KHz/2,5KHz Frequenzabweichung | 38 | 40 | 45 | dB |
| Nachbarkanalleistung | @12,5K Versatz | -60 | dBc | ||
| CTCSS-modulierte Frequenzabweichung | 0,35 | 0,5 | 0,75 | KHz | |
| RX-Frequenzparameter | |||||
| RX-Empfindlichkeit | -124 | dBm | |||
| RX-SNR | @1,5 kHz Frequenzabweichung | 45 | 50 | dB | |
| Audioausgangsleistung | 2 | W | |||
| Audioausgangsimpedanz | 8 | Ohm | |||
| Typ | Analoges Walkie-Talkie |
| Ausgangsleistung | 1,5 W |
Funktionen des Walkie-Talkie-Moduls SA828
- UHF-Frequenz: 400 ~ 480 MHz
- VHF-Frequenz: 134~174 MHz
- 350-Band-Frequenz: 320–400 MHz (3 Frequenzbänder sind optional)
- Tx- und Rx-Frequenz können einzeln eingestellt werden
- Bandbreite: 12,5 / 25 KHz
- Ausgangsleistung bis zu 1,5 W
- Entfernung bis zu 4–5 km im offenen Gelände
- Hohe Empfindlichkeit: -124 dBm
- Hochintegriert, kleine Größe
- Externes Potentiometer zur Lautstärkeregelung
- 38 CTCSS (kann über PC-Software und serielle Schnittstelle eingestellt werden)
- 166 CDCSS (kann über PC-Software und serielle Schnittstelle eingestellt werden)
- 8-stufige Rauschsperre
- Hohe/niedrige Leistung ist optional (500 mW/1,5 W)
- Großer Betriebsspannungsbereich: 3,3–5,5 V
- 1 ppm KDS TCXO-Kristall, stabile Leistung
Anwendung des Walkie-Talkie-Moduls SA828
- Kleines Walkie-Talkie
- Unsichtbare Gegensprechanlage
- Audioüberwachungssystem
- Outdoor-Sportprodukte
- Aufbau eines gemeinschaftlichen Sicherheitssystems

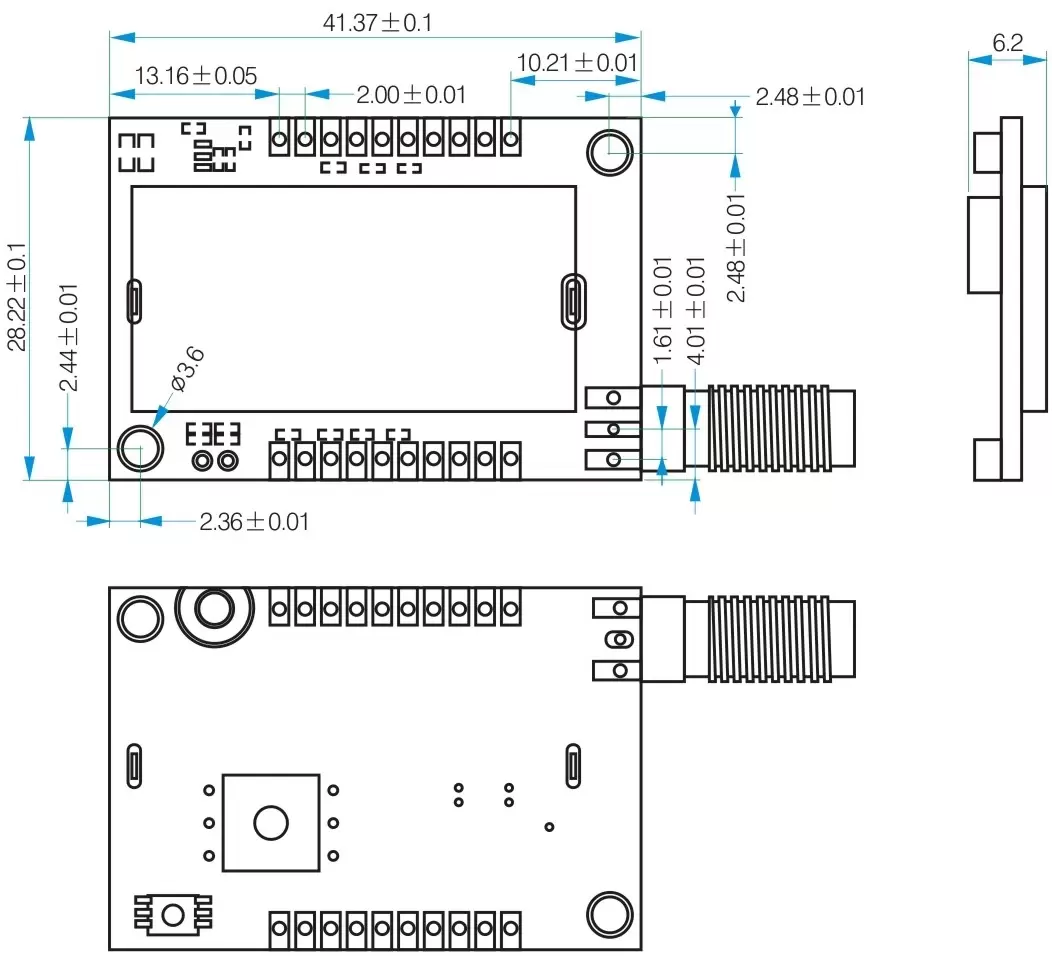

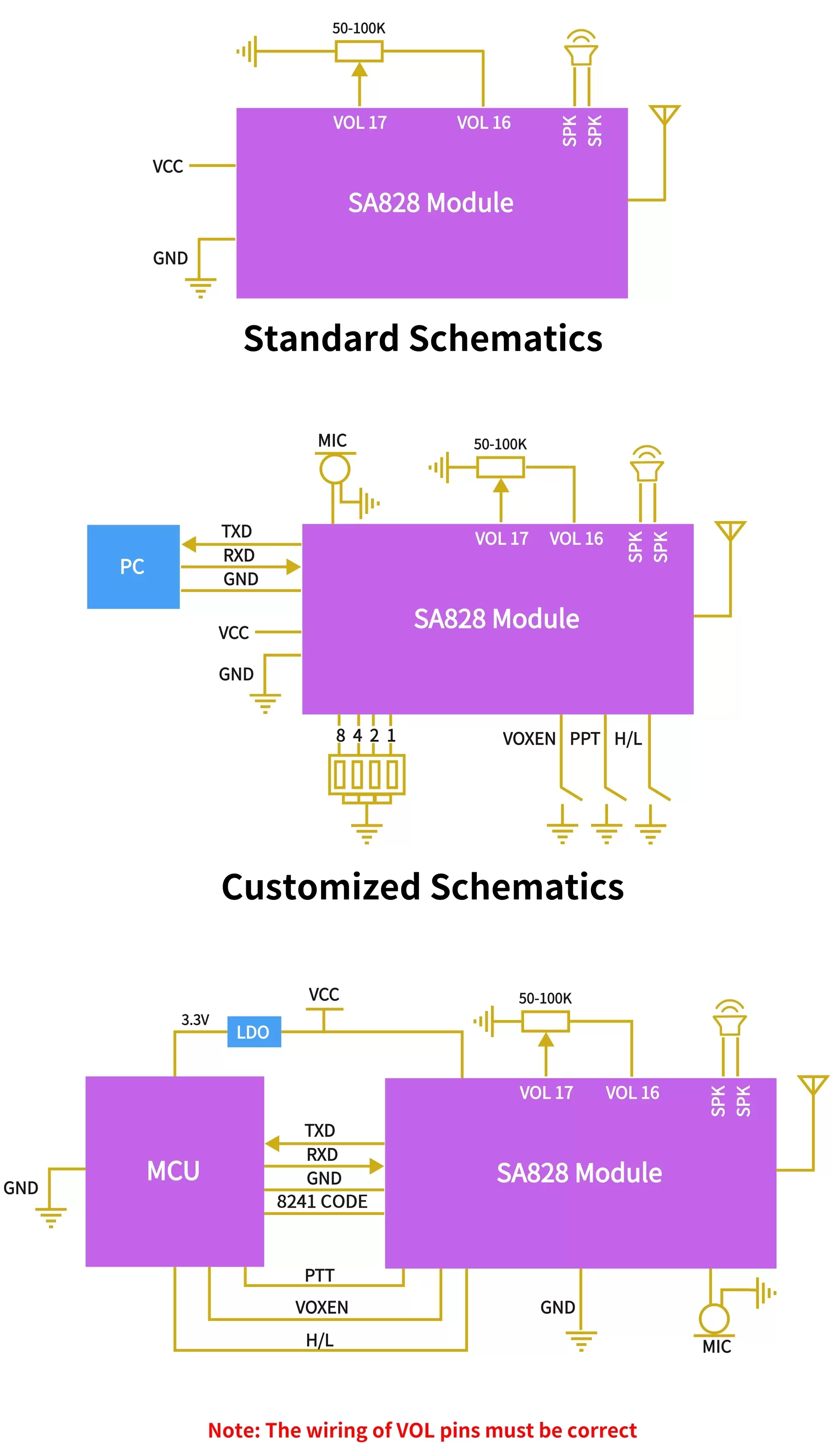

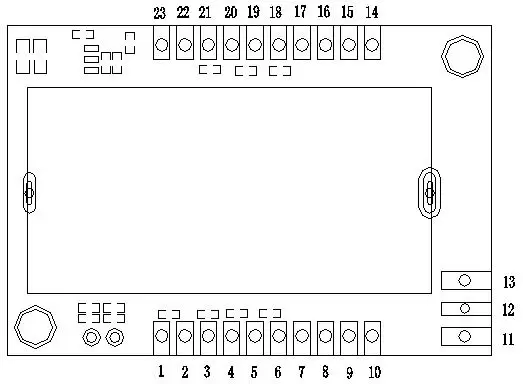

| Pin-Nr. | Pinname | Beschreibung |
| 1 | MIC+ | Externes Mikrofon positiv |
| 2 | MIKROFON- | Externe Mikrofonkathode |
| 3 | VOXEN | VOX aktivieren, 0: VOX aktivieren; offen lassen oder 1, um VOX zu deaktivieren |
| 4 | 1 | Kodierung für 16 Kanäle. Die 16 Kanäle sind mit 4 Bit organisiert. Beispiel: Wenn das Bit 0110 ist, handelt es sich um Kanal 6. Wenn es 1001 ist, handelt es sich um Kanal 9. Der Pin mit der Markierung 8 steht für das höchste Bit. Der Pin mit der Markierung 1 steht für das niedrigste Bit. |
| 5 | 2 | |
| 6 | 8 | |
| 7 | 4 | |
| 8 | H/L | Steuerung der hohen/niedrigen Ausgangsleistung; Für hohe Ausgangsleistung offen lassen, von niedrigem Pegel bis niedrige Ausgangsleistung. |
| 9 | SPRECHEN | Empfangssignalanzeige-Pin, normalerweise niedriger Pegel, wird nach Empfang des Signals auf High gesetzt |
| 10,11,13,21 | Masse | Freiliegendes Bodenpad |
| 12 | AMEISE | Ausgang für HF-Signal, externe Anschlussantenne mit 50 Ohm |
| 14,15 | SPK | Ausgang für Audio, Externer Anschluss Lautsprecher mit 8 Ohm / 2W |
| 16,17 | VOL | Audiolautstärkeregler, externer Anschluss, 100 kOhm Drehwiderstand |
| 18 | RXD | RXD des Moduls für UART, Verbindung mit TXD außerhalb des Moduls |
| 19 | TXD | TXD des Moduls für UART, Verbindung mit RXD außerhalb des Moduls |
| 20 | PTT | PTT des Walkie-Talkie-Moduls, offen lassen oder „1“ ist Rx, „0“ ist TX, Standard-Empfangsmodus |
| 22 | VCC | Externer Anschluss: Positive Versorgung 3,3–5 V. |
| 23 | CS | „0“ steht für den Schlafmodus, „1“ für den normalen Betrieb,， Standardmäßiger Normalbetrieb |
