SA858: 4-W-UHF-Band, leistungsstarkes All-in-One-Walkie-Talkie-Modul mit großer Reichweite

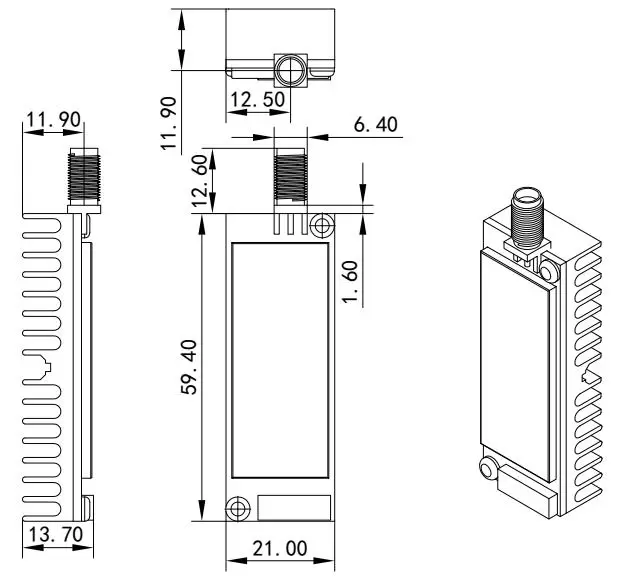

- SA858 ist ein professionelles 4-W-Walkie-Talkie-Modul. Es verfügt über eine leistungsstarke HF-Schaltung, einen DSP, eine digitale Schnittstelle und einen Audioverstärker. Neben UART-Befehlen können Sie alle Parameter mit unserer mitgelieferten PC-Software konfigurieren. Zu den Parametern gehören: Sendefrequenz, Empfangsfrequenz, Sende-CTCSS/CDCSS, Empfangs-CTCSS/CDCSS, digitale Lautstärke und SQ. Um die Erwärmung dieses Hochleistungs-Walkie-Talkies zu vermeiden, haben wir die Software speziell angepasst und einen leistungsstarken Kühler hinzugefügt, sodass auch Langzeitbetrieb problemlos möglich ist.

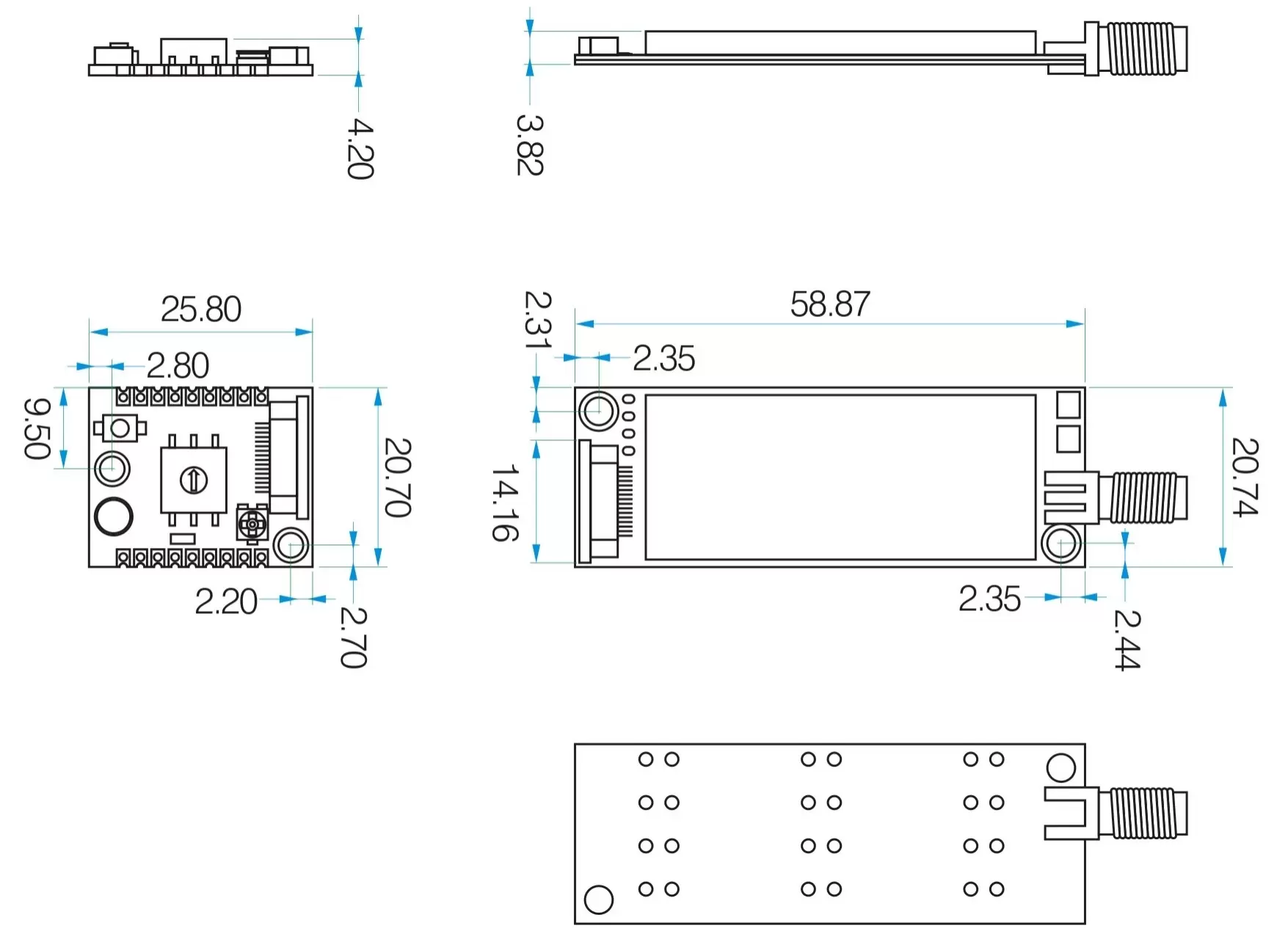

- Durch die Verbindung des SA858 mit dem SA858-PJ lässt sich ganz einfach ein professionelles Walkie-Talkie-System einrichten. Das System umfasst 16 vordefinierte Frequenzkanäle, einstellbare Lautstärke und konfigurierbares CTCSS/CDCSS. Der Benutzer muss lediglich Netzteil und Lautsprecher anschließen.
- Dank der vereinfachten Schnittstelle und der ultrakleinen Größe ist der SA858 in zahlreichen Anwendungen weit verbreitet und kann problemlos in verschiedene Handheld-Geräte integriert werden.
★ Hinweis: Auf hohem Niveau liegen die Pins bei 3,3 V.
| Parameter | Testbedingung | Mindest. | Typ | Max. | Einheit |
| Betriebsspannungsbereich | -- | 3.3 | 8 | 9 | V |
| Betriebstemperaturbereich | -- | -30 | 20 | 70 | ℃ |
| Energieaufnahme | |||||
| Schlafender Strom | -- | -- | ≤3 | uA | |
| RX-Strom | -- | -- | 60 | mA | |
| TX-Strom (hohe Ausgangsleistung) | @8 V, 424,75 MHz | 1400 | 1500 | mA | |
| TX-Strom (niedrige Ausgangsleistung) | 850 | 900 | mA | ||
| TX-Strom (hohe Ausgangsleistung) | @4 V, 424,75 MHz | 1100 | 1150 | mA | |
| TX-Strom (niedrige Ausgangsleistung) | 650 | 700 | mA | ||
| TX-Frequenzparameter | |||||
| Betriebsfrequenzbereich | UHF | 400 | 450 | 480 | MHz |
| UKW | 134 | 150 | 174 | MHz | |
| TX-Strom (hohe Ausgangsleistung) | @VCC=4,0V | 30 | 31 | 32 | dBm |
| TX-Strom (niedrige Ausgangsleistung) | 26 | 27 | 28 | dBm | |
| TX-Strom (hohe Ausgangsleistung) | @VCC=8,0V | 35 | 36 | 36,5 | dBm |
| TX-Strom (niedrige Ausgangsleistung) | 30,5 | 31,5 | 32 | dBm | |
| Modulationsfrequenz | @1,5 KHz/2,5 KHz Frequenzabweichung | 10 | mV | ||
| Audiomodulationsverzerrung | @1,5KHz/2,5KHz Frequenzabweichung | -- | 2 | 5 | % |
| Signal-Rausch-Verhältnis | @1,5 KHz/2,5 KHz Frequenzabweichung | 38 | 40 | 45 | dBm |
| Nachbarkanalverhältnis | @12,5K Versatz | -- | -60 | dBc | |
| CTCSS-Modulationsfrequenz | 0,35 | 0,5 | 0,75 | KHz | |
| RX-Frequenzparameter | |||||
| RX-Empfindlichkeit | 13 dB Ausgangs-Audio-SNR | -- | -124 | -- | dBm |
| RX-SNR | @1,5 KHz Frequenzabweichung | 45 | 50 | -- | dB |
| Audioausgangsleistung | -- | -- | 2 | -- | W |
| Audioausgangsimpedanz | -- | -- | 8 | -- | Ohm |
| Typ | Analoges Walkie-Talkie |
| Ausgangsleistung | 1W, 4W |
Funktionen des Walkie-Talkie-Moduls SA858
- UHF-Band 400~480 MHz
VHF-Band 134~174 MHz
(2 Frequenzbänder sind optional)
- Tx- und Rx-Frequenz können einzeln eingestellt werden
- Bandbreite 12,5/25 KHz
- Ausgangsleistung bis zu 4W
- Entfernung bis zu 7 bis 10 km im offenen Gelände
- Hohe Empfindlichkeit: -124 dBm
- Hohe Integration und geringe Größe
- 38 CTCSS und 166 CDCSS (kann über PC-Software und serielle Schnittstelle eingestellt werden)
- 8 einstellbare digitale Lautstärke
- Analoge Lautstärke grenzenlos einstellbar
- Auswahl hoher/niedriger Ausgangsleistung (1 W/4 W)
- Großer Betriebsspannungsbereich von 3,3–9 V
- 0,5 ppm TCXO, stabile Leistung
Anwendung des Walkie-Talkie-Moduls SA858
- Kleines professionelles Walkie-Talkie
- Unsichtbare Gegensprechanlage
- Aufbau eines gemeinschaftlichen Sicherheitssystems
- Sportprodukte
- Handheld-/Taschengerät
- Audioüberwachungssystem

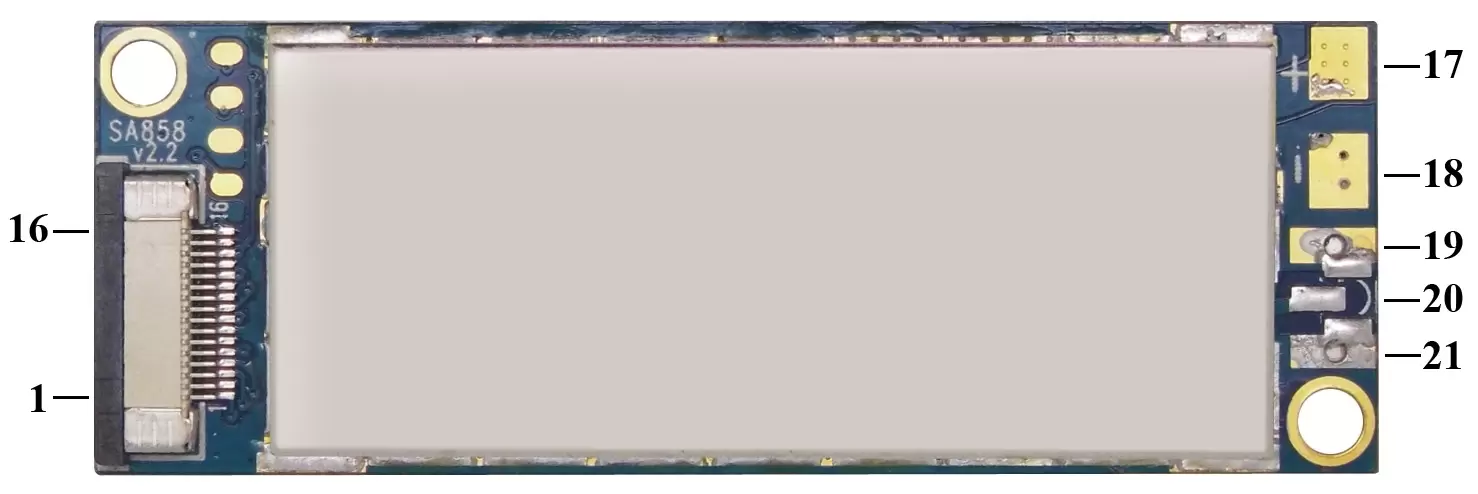

| Pin-Nr. | Pin-Name | Beschreibung |
| 1 | MIC+ | Schließen Sie den Pluspol des externen Mikrofons an |
| 2 | Masse | Schließen Sie den Minuspol des externen Mikrofons oder die Stromerdung an |
| 3 | SPK/VOL | Eternal Connect 8 Ohm und 2W Lautsprecher und Lautstärkeregelung elektronische Geräte |
| 4 | SPK | Audioausgangspin, externer Anschluss 8 oHm und 2 W Lautsprecher |
| 5 | H/L | RF-Pin für hohe und niedrige Leistung, „0“ anschließen bedeutet niedrige Leistung, aus bedeutet hohe Leistung |
| 6 | VOL | Pin zur Einstellung der Audiolautstärke, externer Anschluss, 200 K einstellbare elektronische Geräte |
| 7 | Masse | Externer Anschluss der Minusspannung |
| 8 | RXD | Serieller Datenempfangsport |
| 9 | TXD | Serieller Port zum Senden von Daten |
| 10 | VOXEN | Pin zur Lautstärkeaktivierung: „0“ bedeutet offene Lautstärkeregelungsfunktion, „1“ bedeutet geschlossen, Standard ist „1“. |
| 11 | PTT | Sende-/Empfangs-Steuerpin: „0“ steht für Senden, „1“ steht für Empfangen, Standard ist Empfangen |
| 12 | 8 | Frequenz 16 Kanäle, 8421-Code, Nr. 8 Bit, Standard ist „1“-Ausgabe |
| 13 | 4 | Frequenz 16 Kanäle, 8421-Code, Nr. 4 Bit, Standard ist „1“-Ausgabe |
| 14 | 2 | Frequenz 16 Kanäle, 8421-Code, Nr. 2 Bit, Standard ist „1“-Ausgabe |
| 15 | 1 | Frequenz 16 Kanäle, 8421-Code, Nr. 1 Bit, Standard ist „1“-Ausgabe |
| 16 | PD | Modul-Ruhezustand aktiviert, „0“ ist Ruhemodus; „1“ normaler Betrieb, Standard ist normaler Betriebsmodus |
| 17 | VCC | Schließen Sie die positive Stromversorgung an |
| 18 | Masse | Schließen Sie die negative Stromversorgung an |
| 19, 21 | Masse | Antennenmasse anschließen |
| 20 | AMEISE | HF-Signalausgang, externer Anschluss einer 50-oHm-Antenne |
