SA878: Integriertes 2-W-Walkie-Talkie-Modul mit TCXO-Quarzoszillator

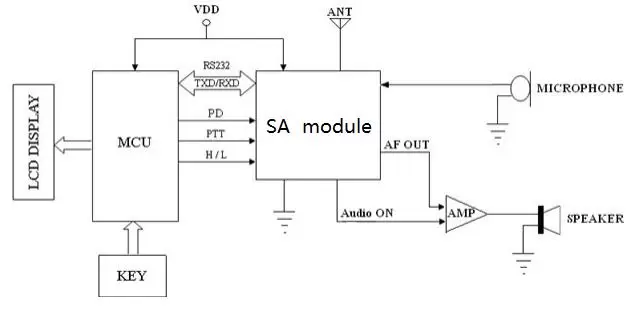

SA878 ist ein kostengünstiges integriertes professionelles Walkie-Talkie-Modul, ein integrierter Hochgeschwindigkeits-Mikrocontroller, ein Hochleistungs-HF-Transceiver-Chip und ein HF-Leistungsverstärker und bietet einen standardmäßigen seriellen Anschluss für die Kommunikation mit dem Modul, sodass die zugehörigen Parameter des Moduls angepasst werden können lässt sich schnell und einfach einstellen. Funktionskontrolle. Benutzer müssen lediglich einen Audioverstärker, ein Mikrofon und einen Lautsprecher an dieses Modul anschließen, um es als kleines Walkie-Talkie zu nutzen. Durch die vereinfachte Schnittstelle und die ultrakleine Größe ist dieses Modul allgemein verfügbar und kann einfach und schnell in verschiedene Handheld-Geräte integriert werden, um die Gesamtleistung der Terminalprodukte zu verbessern.
| Parameter | Testbedingung | Min | Typ. | Max | Einheit |
| Stromversorgung | 3.3 | 4.2 | 5.5 | V | |
| Arbeitstemperaturbereich | -30 | 25 | 70 | ℃ | |
| Aktueller Verbrauch | |||||
| Schlafstrom | ≤1 | uA | |||
| RX-Strom | 60 | mA | |||
| TX-Strom (Hohe Leistung) | 900 | 950 | mA | ||
| TX-Strom (geringer Stromverbrauch) | 450 | 550 | mA | ||
| Übertragen von HF-Parametern | |||||
| Frequenzbereich | UHF | 400 | 480 | MHz | |
| Sendeleistung (hohe Leistung) | @VCC=4,0V | 31 | 32.5 | 33 | dBm |
| Sendeleistung (geringer Stromverbrauch) | 24 | 25 | 26 | dBm | |
| Modulationsfrequenz | @1,5KHz/2,5KHz Frequenzversatz | 10 | mV | ||
| Audiomodulationsverzerrung | @1,5KHz/2,5KHz Frequenzversatz | 2 | 5 | % | |
| Signal-Rausch-Verhältnis | @1,5KHz/2,5KHz Frequenzversatz | 38 | 40 | 45 | dB |
| Nachbarkanalleistung | @12,5K Offset | -60 | dBc | ||
| CTCSS-Modulationsfrequenz | 0,35 | 0,5 | 0,75 | KHz | |
| Empfangen von HF-Parametern | |||||
| Empfangssensibilität | 13 dB Ausgangs-Sprachsignalverhältnis | -124 | dBm | ||
| SNR wird empfangen | @1,5KHz Frequenzversatz | 45 | 50 | dB | |
| Audio-Ausgabeamplitude | 700 | mV | |||
| Audioausgangsimpedanz | 200 | Ohm | |||
| Typ | Analoges Walkie-Talkie |
| Ausgangsleistung | 2W |
Merkmale des Walkie-Talkie-Moduls SA878
- UHF-Band 400–480 MHz
- Unabhängig von der Sende- und Empfangsfrequenz
- Bandbreite 12,5 kHz
- Anzeige der RSSI-Signalstärke
- Die offene Distanz beträgt 5 Kilometer
- Hohe Empfangsempfindlichkeit: -124 dBm
- Hochintegriertes kleines Volumen
- 38-stufiger CTCSS-Analog-Sub-Audiocode
- 166-stufige positive Phase, invertiertes digitales CDCSS-Sub-Audio
- 8-stufige Rauschsperre
- 8-stufig einstellbare Lautstärke
- Optionen für hohe und niedrige Leistung (1,6 W/8 W)
- Breite Betriebsspannung 3,3–5,5 V
- Integriertes EEPROM, Daten werden auch im ausgeschalteten Zustand gespeichert
- Stabil mit 1 ppm TCXO-Kristall
Anwendung des Walkie-Talkie-Moduls SA878
- Kleines Walkie-Talkie
- Ignorieren Sie die Gegensprechanlage
- Aufbau eines gemeinschaftlichen Sicherheitssystems
- Outdoor-Sportprodukte
- Audioüberwachungssystem

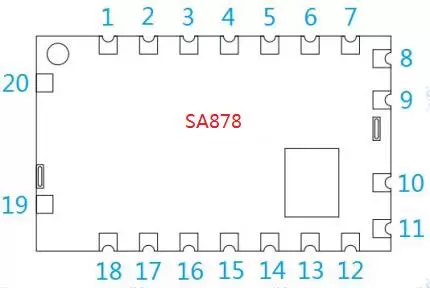

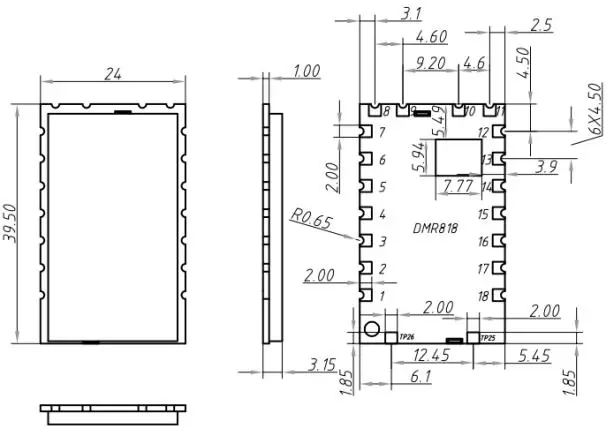

| Pin-Nr. | Pin-Name | E/A-Status |
| 1 | MIC_IN | Mikrofon oder Line-In |
| 2 | TXD | TXD des Moduls und verbinden Sie es mit dem externen RXD |
| 3 | RXD | RXD des Moduls und verbinden Sie es mit dem externen TXD |
| 4、5、6 | NC | Nicht verbunden |
| 7 | AMEISE | Schließen Sie eine 50-Ohm-Antenne an |
| 8、9、10 | GND | Erdung |
| 11 | VCC | Schließen Sie die Stromversorgung positiv an |
| 12 | H/L | Steuerung der hohen/niedrigen Ausgangsleistung; Offen lassen für hohe Ausgangsleistung, niedriger Pegel bis niedrige Ausgangsleistung. (Bitte beachten Sie: Dieser Pin kann NICHT mit VDD oder einem hohen CMOS-Ausgangspegel verbunden werden.) |
| 13 | CS | Power-Down-Steuerung, „0“ für Power-Down-Modus; „1“ für die normale Arbeit; Standardmäßiger Abschaltmodus |
| 14 | PTT | Moduleingang, Sende-/Empfangssteuerung, „0“ erzwingt, dass das Modul in den TX-Status wechselt; und „1“ für den Rx-Zustand |
| 15 | +3,3V | 3,3-V-Spannungsausgangspin, kann an eine 50-mA-Last angeschlossen werden |
| 16 | LINE_OUT | Audioausgang (zwischen 200 mV und 1400 mV, kann per Software eingestellt werden) |
| 17 | NC | Nicht verbunden |
| 18 | SPKEN | Empfangssignalanzeige-Pin (kann den Audio-Leistungsverstärker extern steuern), aktiver hoher Pegel, standardmäßig niedriger Pegel |
| 19、20 | GND | Erdung |
