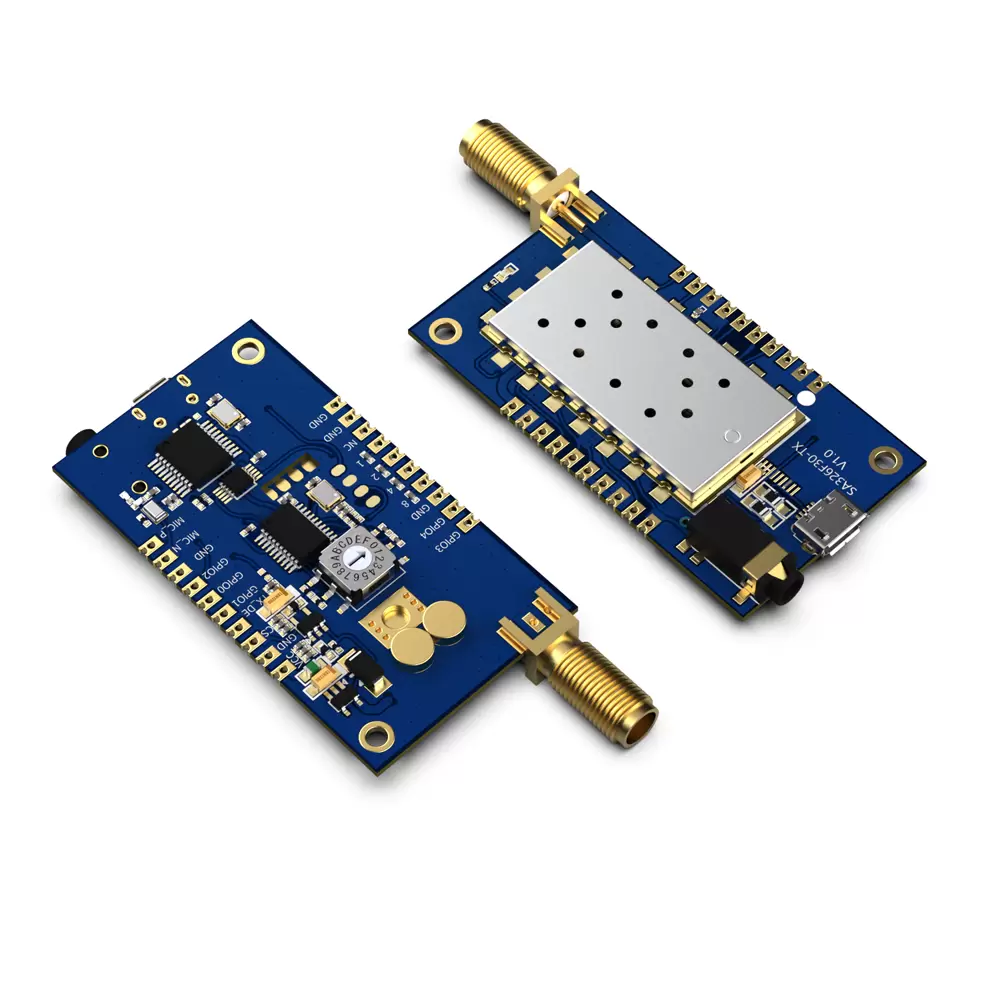

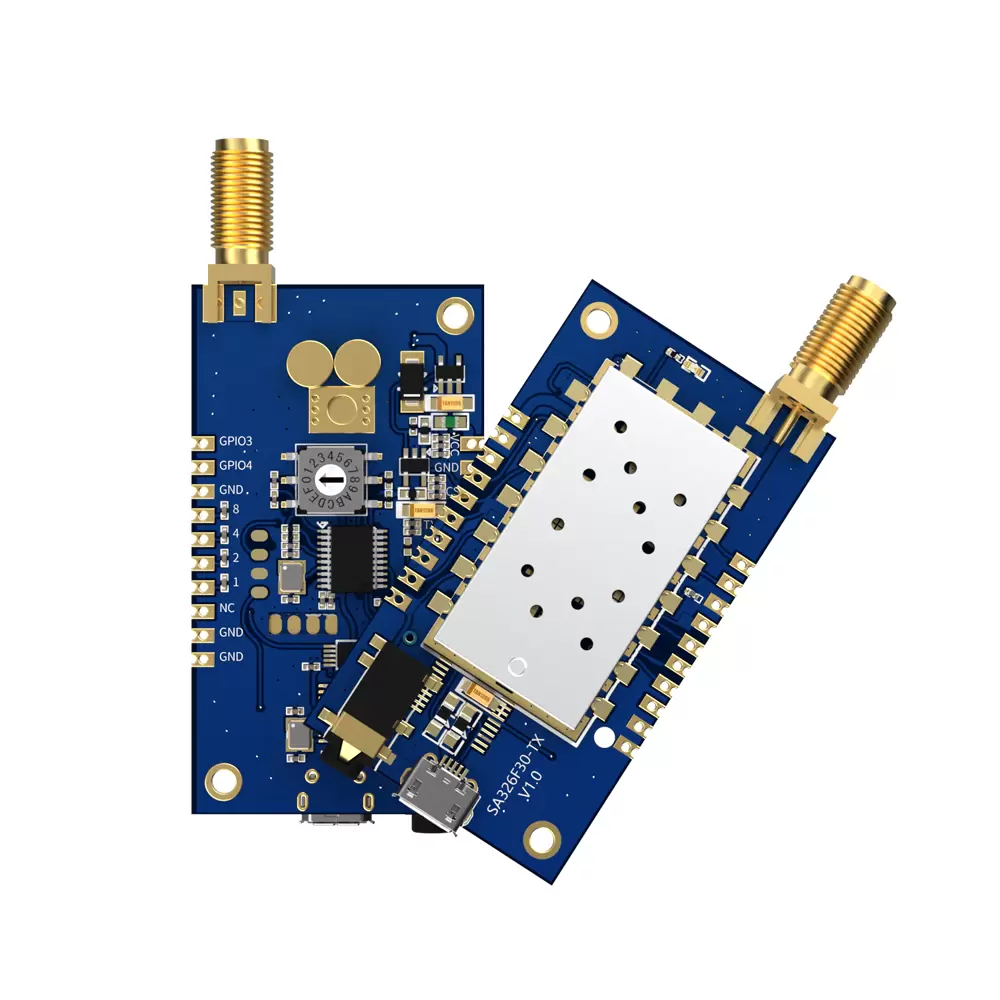

SA326F30: Drahtloses Audiomodul mit geringer Latenz und 48K-Abtastrate

Betriebsspannungsbereich

3.3

4.2

5

V

Arbeitstemperaturbereich​

-20

25

60

℃

Betriebsfrequenzbereich

@UHF

500

980

MHz

@VHF

160

270

MHz

Verzögerung bei Audioübertragung und -empfang

4

MS

Baudrate der seriellen Schnittstelle

9600

bps

Stromaufnahme

Ruhestrom ( SA326-RX)

< 45

uA

Ruhestrom ( SA326F30-TX )

< 20

uA

Empfangsstrom ( SA326-RX)

@VCC = 4,2 V　

< 1 40

mA

Sendestrom ( SA326-TX )

@ Keine Übertragung　

< 75

mA

@  Während der Übertragung

<1 20

mA

Emissionsstrom ( SA326F30-TX )

@Keine Übertragung, 5 V　

< 75

mA

@ Während der Übertragung , 5 V 30 dBm　

< 700

mA

Sendeparameter

Sendeleistung

@VCC = 4,2 V

9

1 0

11

dBm

@VCC = 5,0 V

29

30

31

dBm

Sendeleistungsbereich

@VCC = 4,2 V

0

10

dBm

@VCC = 5,0 V

20

30

dBm

Emissionsbandbreite ( BW)

300

KHz

Nachbarkanal-Leistungsverhältnis ( ACPR )

@600KHZ

-6 0

dB c

Maximale Mikrofon-Eingangsspannung

0,3​

1. 5

Vrms

Audio-Frequenzgangbereich

30

20.000

Hz

Empfangsparameter

Empfangsempfindlichkeit

- 96

dBm

Audioausgangsamplitude (differenziell)

400

mV eff​

Antriebswiderstand des Audioausgangs

600

Ohm

LOUT+,ROUT+ Antriebswiderstand

16-32

Ohm

SPKP,SPKN -Fahrwiderstand

4-8

Ohm

Signal-Rausch-Verhältnis (SNR)

@1KHz ，

86

dB

Gesamte harmonische Verzerrung (THD)

@ 48K Abtastrate

0,07

%

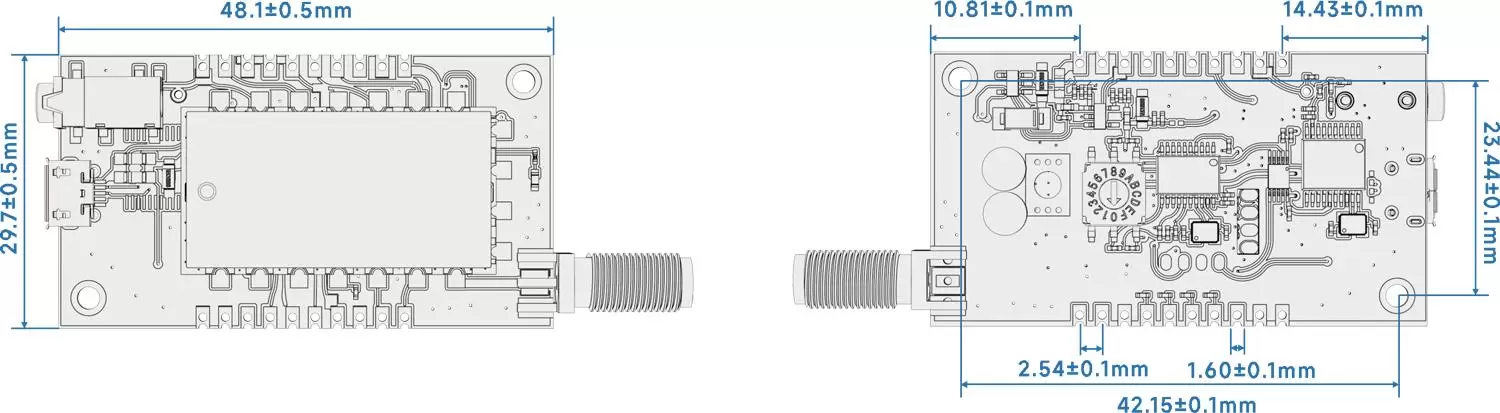

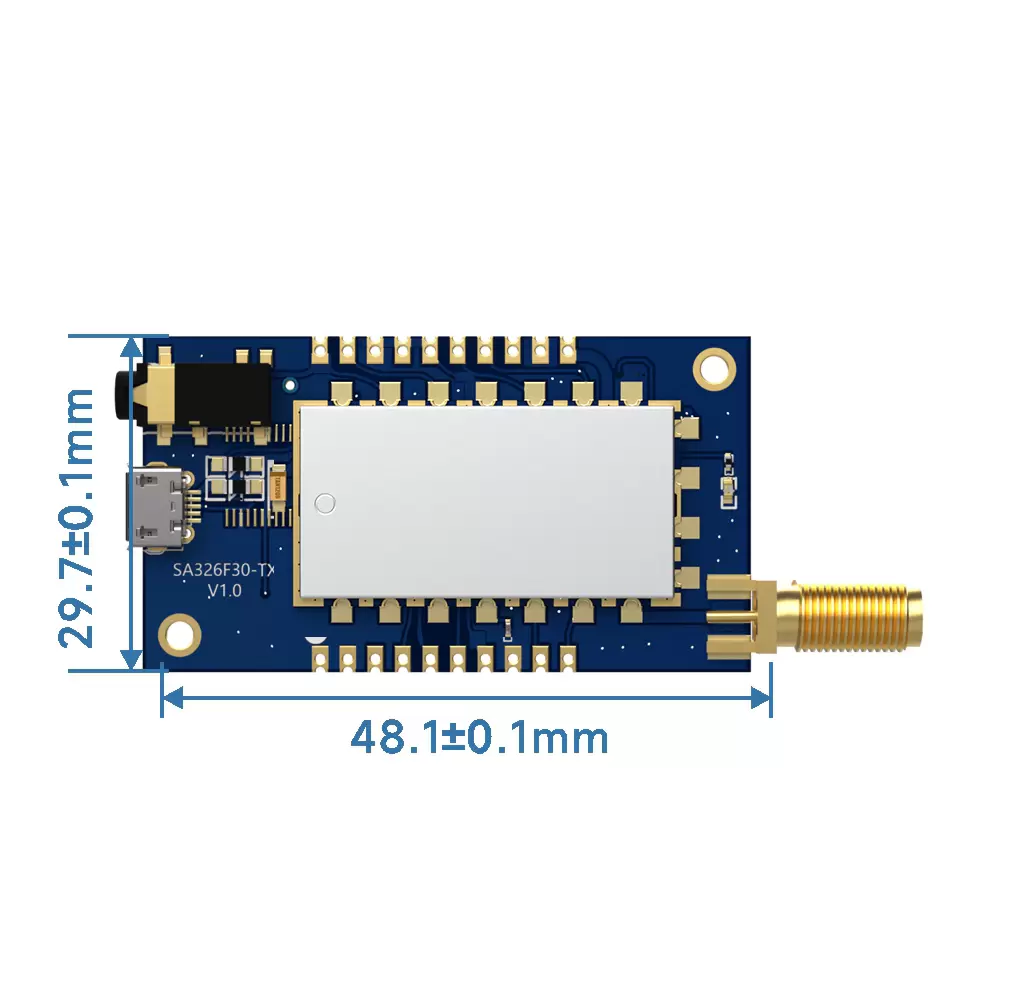

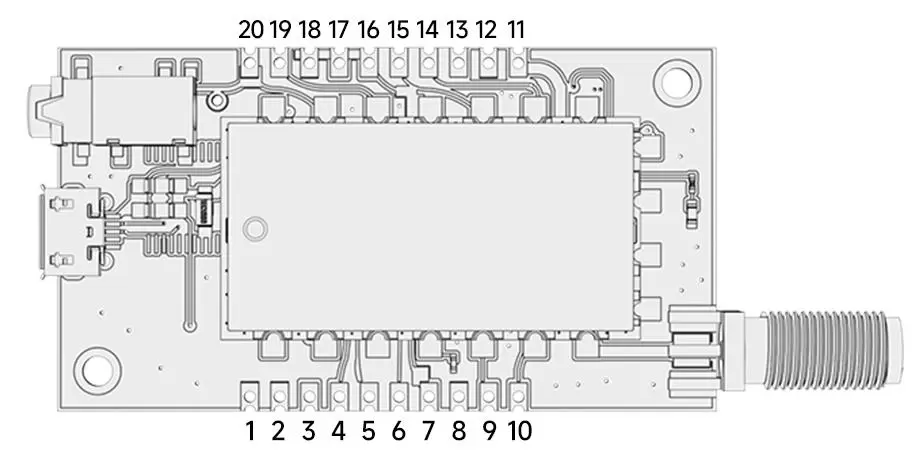

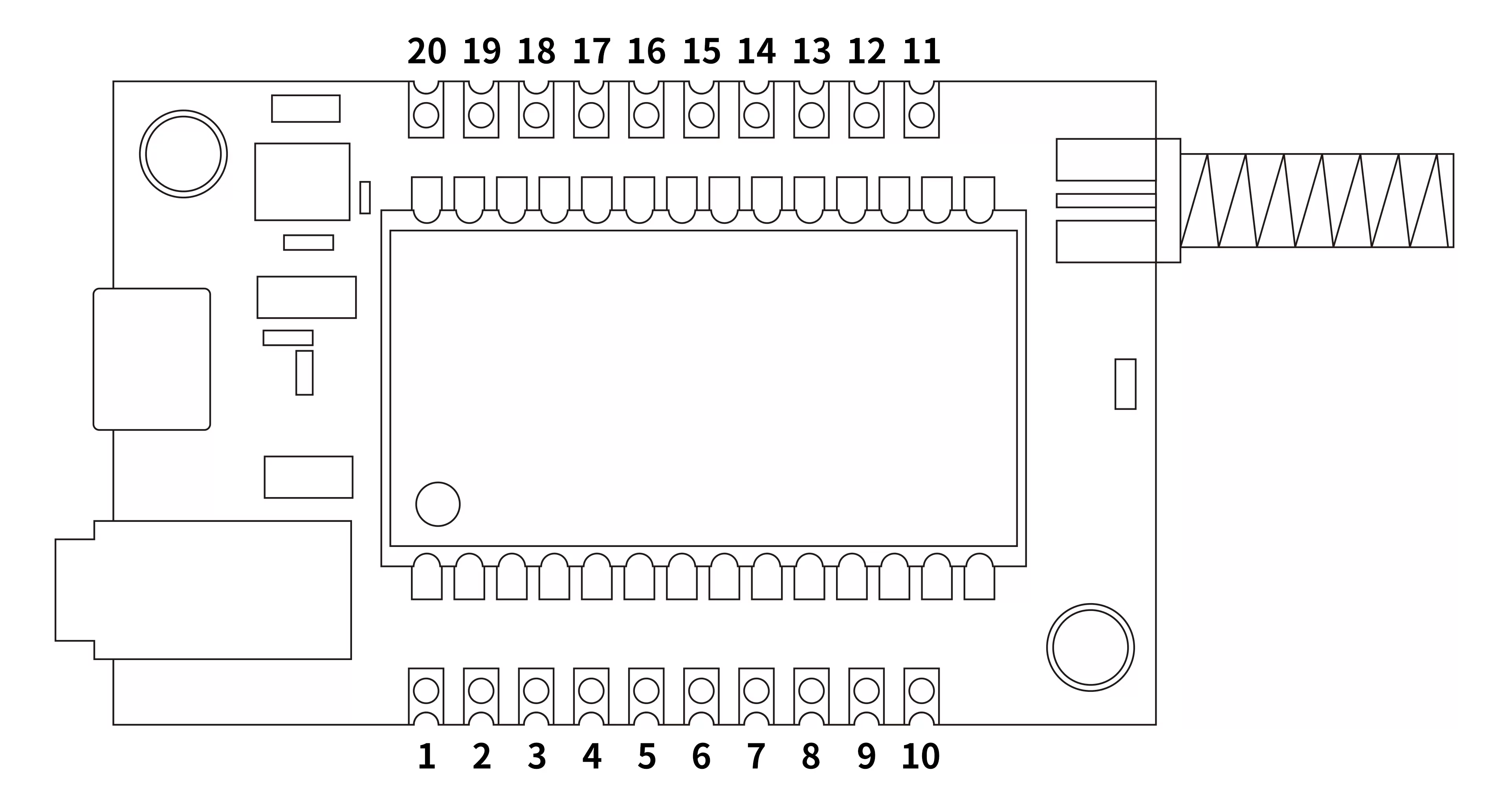

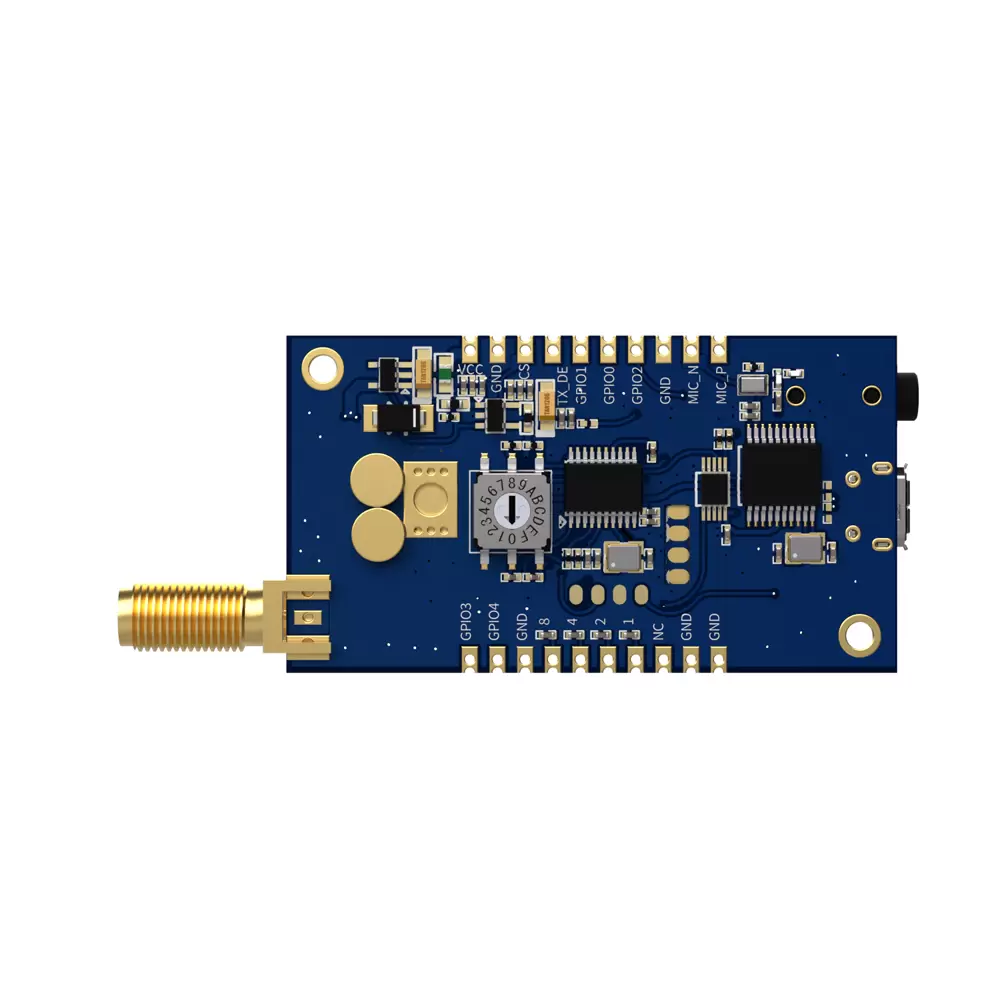

1,2,8,12,18

Masse

0

Verbinden Sie den Minuspol der Stromversorgung

3

NC

4

1

ICH

0–3,3 V

Frequenz 16 Kanal 8421 Kodierung, die erste Ziffer, Standard "1" Ausgabe

5

2

ICH

0–3,3 V

Frequenz 16-Kanal 8421-Kodierung, das zweite Bit, Standard "1"-Ausgabe

6

4

ICH

0–3,3 V

Frequenz 16 Kanal 8421 Kodierung, das 4. Bit, Standard "1" Ausgabe

7

8

ICH

0–3,3 V

Frequenz 16 Kanal 8421 Kodierung, das 8. Bit, Standard "1" Ausgabe

9

GPIO4

E/A

0–3,3 V

GPIO4 mit internem Audiochip

10

GPIO3

E/A

0–3,3 V

Verbinden Sie sich mit GPIO3 von SA316 F30 -TX, es kann als SDIN konfiguriert werden, wenn Sie den I2S-Modus verwenden

11

VCC

3,3-5 V

Der Pluspol der externen Stromversorgung. (Typischer Wert 4 V)

13

CS

ICH

0-5 V

Intern mit dem EN des LDO verbunden, Pulldown der Ruhe, interner Pullup, Standardausgang "1"

14

TX_DE

O

0–3,3 V

Der Übertragungsanzeigestift ist beim Senden hoch und beim Nicht-Senden niedrig.

15

GPIO1

E/A

0–3,3 V

Intern mit GPIO1 von SA326F30-TX verbunden , kann bei Verwendung des I2S-Modus als SCK konfiguriert werden

16

GPIO0

E/A

0–3,3 V

Intern mit GPIO0 von SA326F30-TX verbunden , kann bei Verwendung des I2S-Modus als LRCK konfiguriert werden

17

GPIO2

E/A

0–3,3 V

Intern mit GPIO2 von SA326F30-TX verbunden

, bei Verwendung des I2S-Modus kann es als MCLK konfiguriert werden

19

MIC_N

ICH

Der Minuseingang des Mikrofons kann  mit dem Minuspol des Mikrofons verbunden oder geerdet werden.

20

MIC_P

ICH

Pluspol des Mikrofoneingangs (das beste Signal ist kleiner als

300 mVeff)
