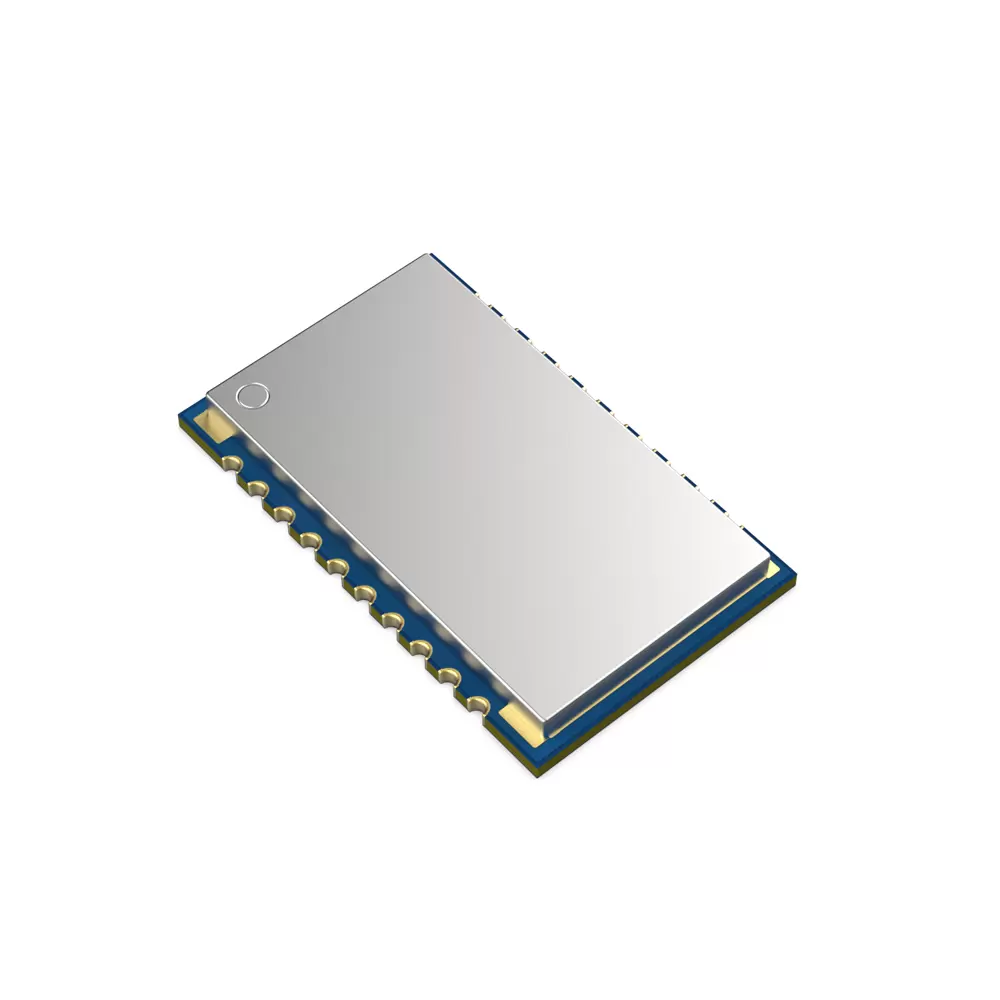

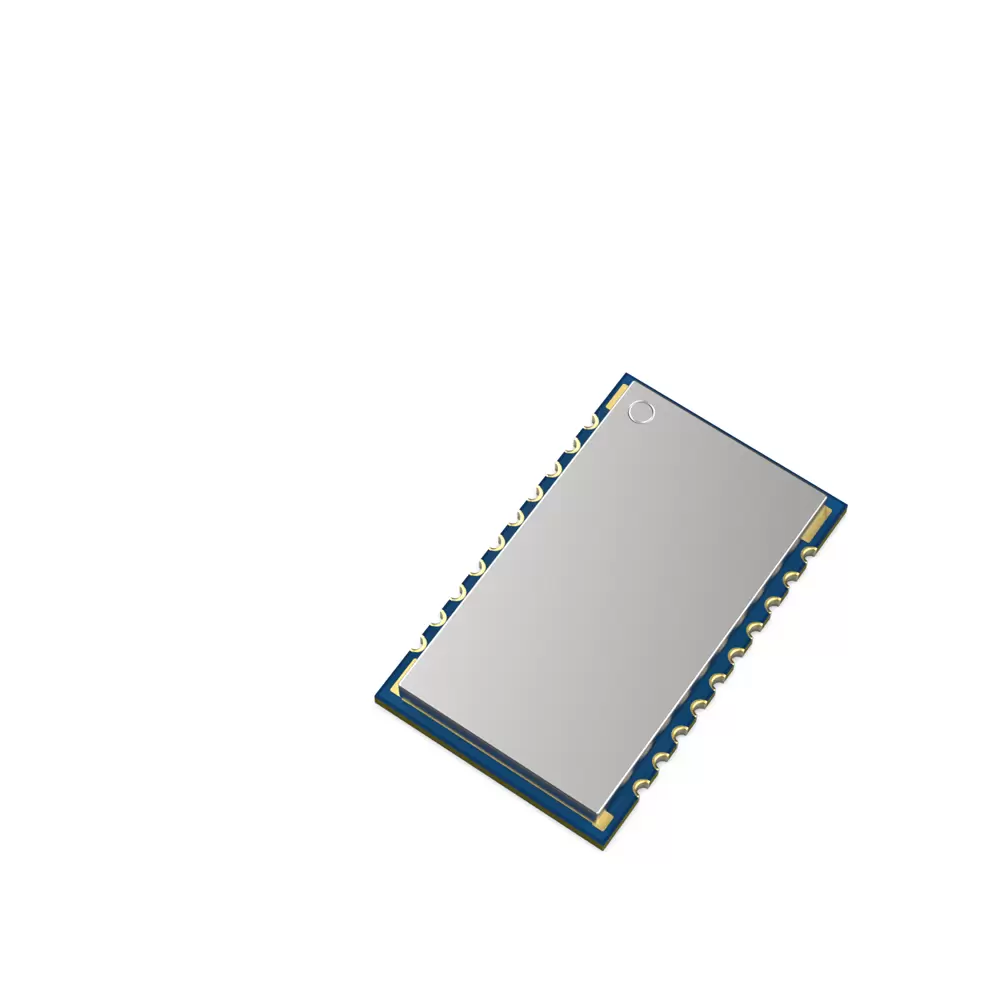

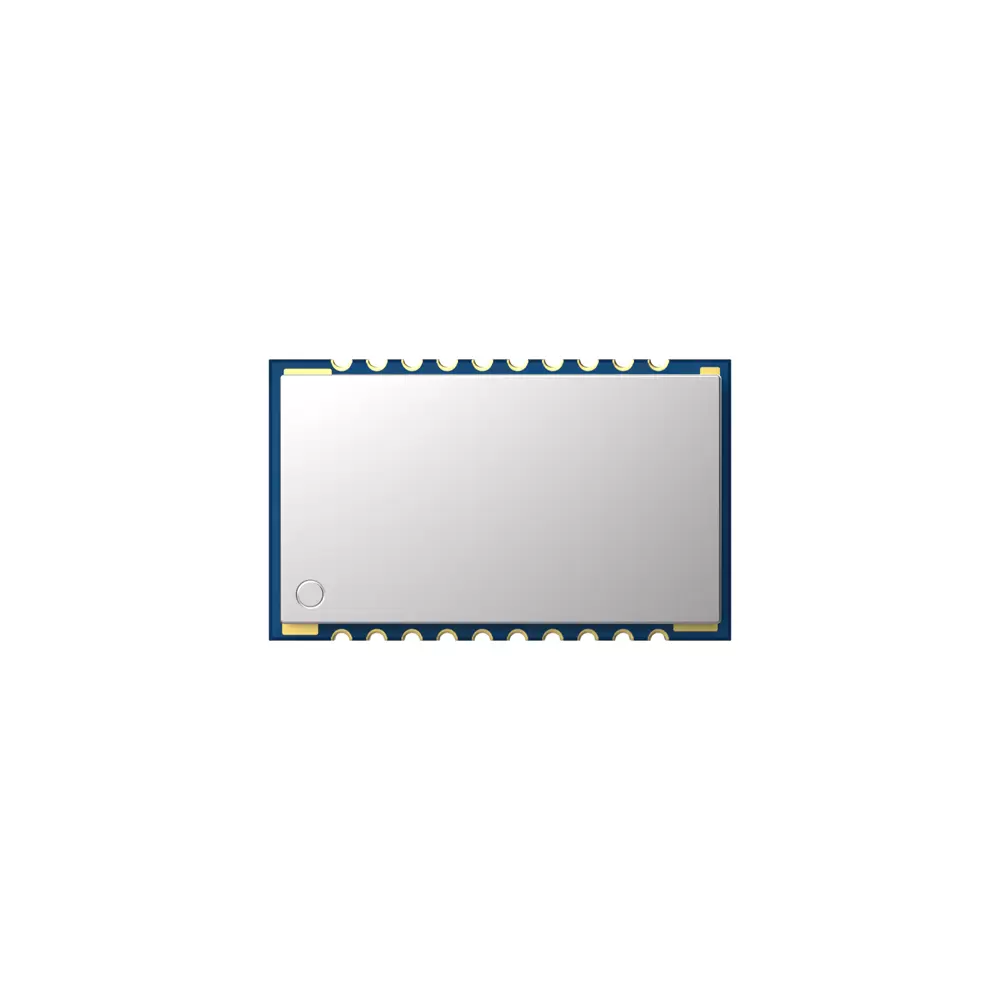

SA316S: High Fidelity Wireless Audio Modul
Die Produkte der SA316S-Serie sind in Sendermodule SA316S-TX, SA316F30 und Empfängermodul SA316S-RX unterteilt. Diese Serie verwendet einen drahtlosen hochwertigen Sprachübertragungschip für ihr Design. Es kann externe PCM / IIS-Dual-Mode-Digital-Audio-Schnittstellen unterstützen und Kunden eine standardisierte serielle Schnittstelle bieten. Benutzer können die Transceiver -Frequenz, das Volumen, die Mikrofonverstärkung und die anderen Parameter des Moduls durch serielle Portbefehle schnell und einfach einstellen, die in Situationen, die eine hohe Klangqualität erfordern, häufig verwendet wird.
Parameter | Testbedingungen | Min . | Typ . | Max . | Einheit |
Betriebsspannungsbereich | @Sa316s-tx, SA316-RX | 2.8 | 3.3 | 3.6 | V |
@Sa316f30 | 3.3 | 4.0 | 5.0 | ||
Reichweite der Arbeitstemperatur | -20 | 25 | 60 | ℃ | |
Betriebsfrequenzbereich | @UHF | 500 | 540 | MHz | |
800 | 890 | MHz | |||
890 | 980 | MHz | |||
@Vhf | 160 | 270 | MHz | ||
Audioübertragung und Empfangsverzögerung | 4 | MS | |||
Serienhafen -Baudrate | 9600 | BPS | |||
Aktueller Verbrauch | |||||
Schlafencu rrent (sa316-rx) | <0,4 | ma | |||
Schlafstrom (SA316S-TX, SA316F30) | 5 | 10 | ua | ||
EIVE -Strom （sa316-rx) | @Vcc = 3,3 V | <115 | m a | ||
Übertragungsstrom （sa316s-tx） | @ Du Ringübertragung | <100 | ma | ||
@NOT -Übertragung | <54 | ma | |||
Übertragungsstrom （SA316F30-TX） | @During Transmission, 5V | <700 | ma | ||
@ Nicht übertragen, 5V | <60 | ma | |||
Parameter übertragen | |||||
Tran Smit Power | @Sa316s-tx, VCC = 3,3 V | 9 | 10 | 11 | DBM |
@Sa316f30-tx, VCC = 5,0 V | 29 | 30 | 31 | DBM | |
Emissionsbandbreite （ BW) | 300 | KHz | |||
Benachbarter Kanalleistungsverhältnis （ ACPR ） | @600kHz | -60 | DBC | ||
Maximale Mikrofoneingangsspannung | 0,1 | 1.0 | VRMs | ||
Audiofrequenzgangsbereich | 30 | 20k | Hz | ||
Parameter empfangen | |||||
Empfindlichkeit erhalten | -96 | DBM | |||
Audioausgangsamplitude (Differential) | 400 | MVRMs | |||
Audioausgangsantriebswiderstand | 600 | Ohm | |||
Signal zu Rauschverhältnis (SNR) | @1kHz | 86 | db | ||
Gesamtharmonische Verzerrung (THD) | @48kSAmpling Rate | 0,07 | % | ||
| Typ | Wireless Audio |
| Ausgangsleistung | 10 mw |
Merkmale des drahtlosen Audiomoduls SA316
- UHF-Frequenzband: 500 MHz/868 MHz, 915 MHz, UHF-Frequenzband: 450–980 MHz, VHF-Frequenzband: 160–270 MHz
- Die Übertragungsreichweite beträgt im offenen Bereich 200 Meter
- Empfangsempfindlichkeit: -96 dBm
- Audiosignal-Rausch-Verhältnis: 86 dB
- Frequenzgang: 20 Hz-20 KHz
- Die Verzögerung vom Mikrofoneingang bis zur Audioausgabe beträgt weniger als 3 ms
- Digitale Modulationsmethode: pi/4 DQPSK
- Belegte Bandbreite: <300 KHz
- Übertragungsrate 204,8 Ksps
- Abtastrate: 48 KHz
Anwendungen des drahtlosen Audiomoduls SA316
- Kabelgebundene Lautsprecher werden zu kabellosen Lautsprechern
- kabelloses Mikrofon
- Drahtlose Kopfhörer
- Hochwertige kabellose Audioübertragung

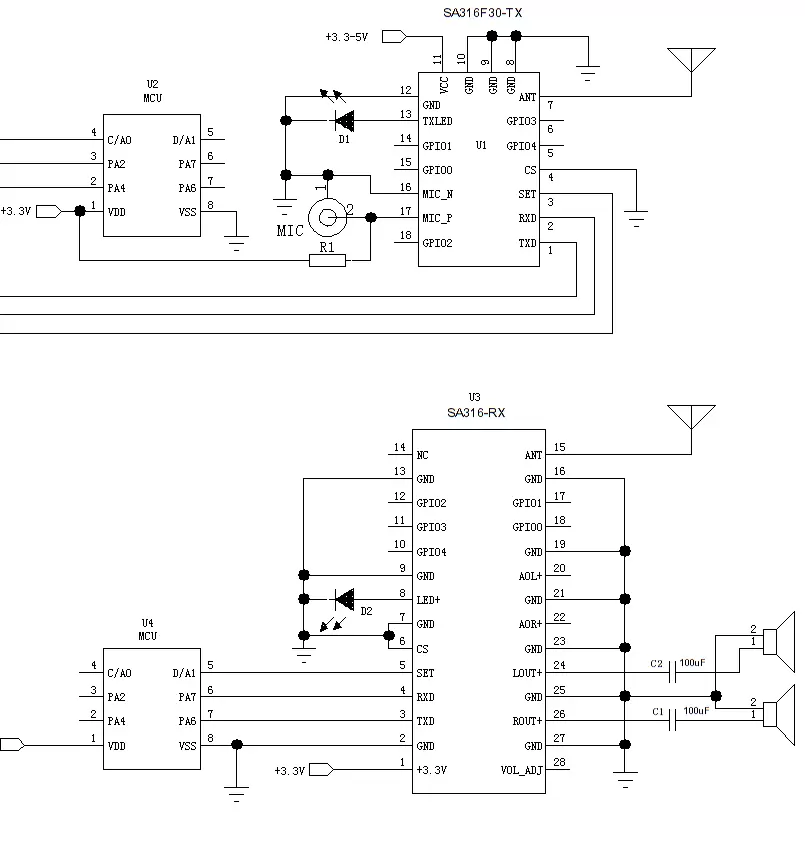

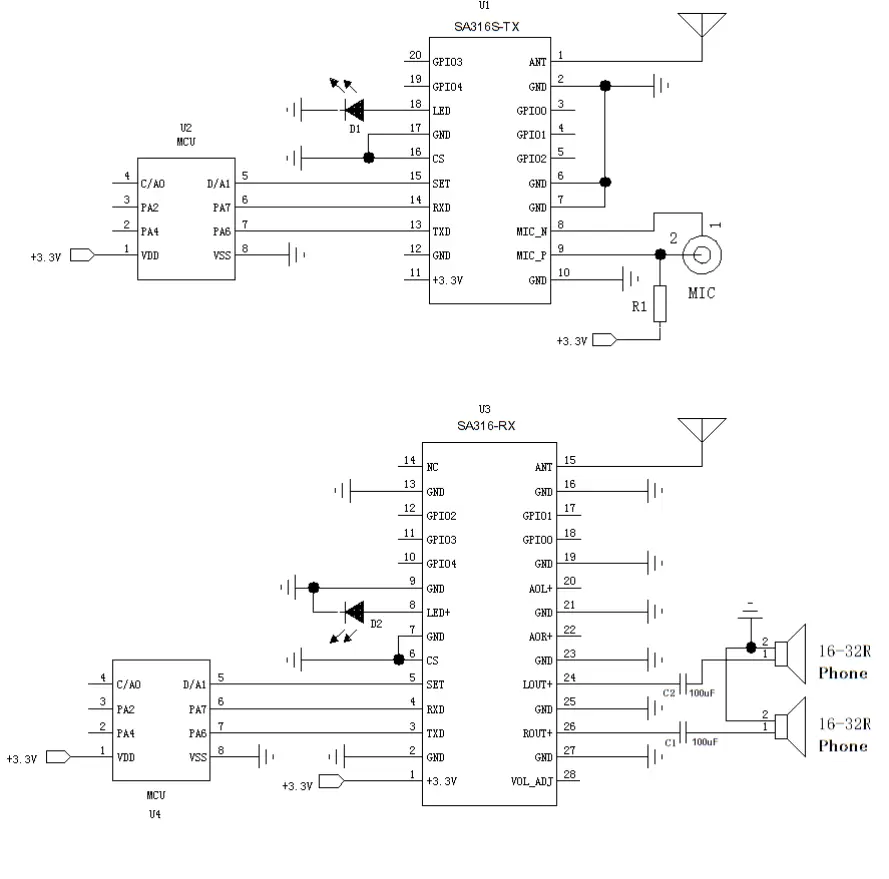

Anwendungsschaltung für analogen Eingang und analogen Ausgang

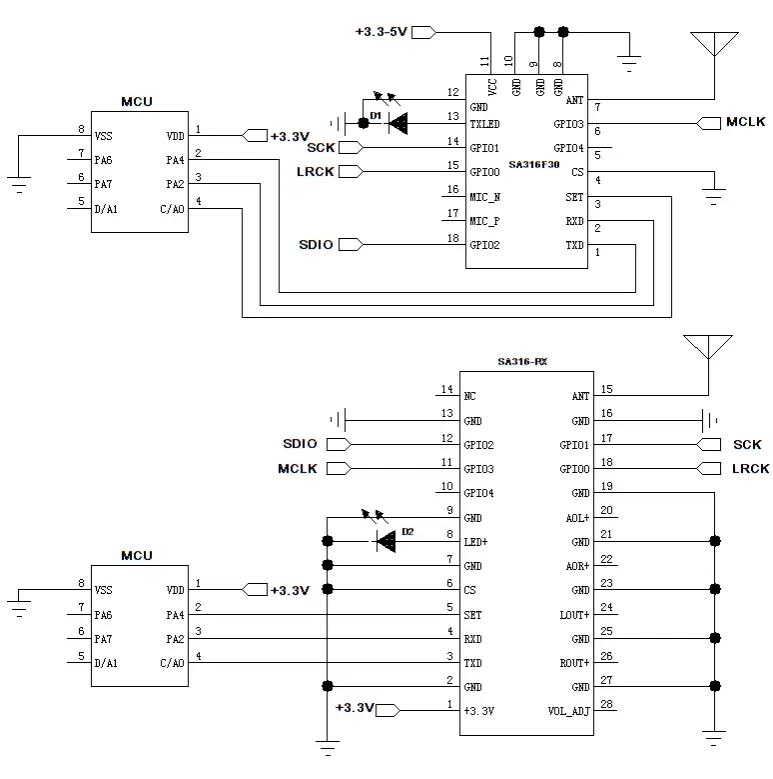

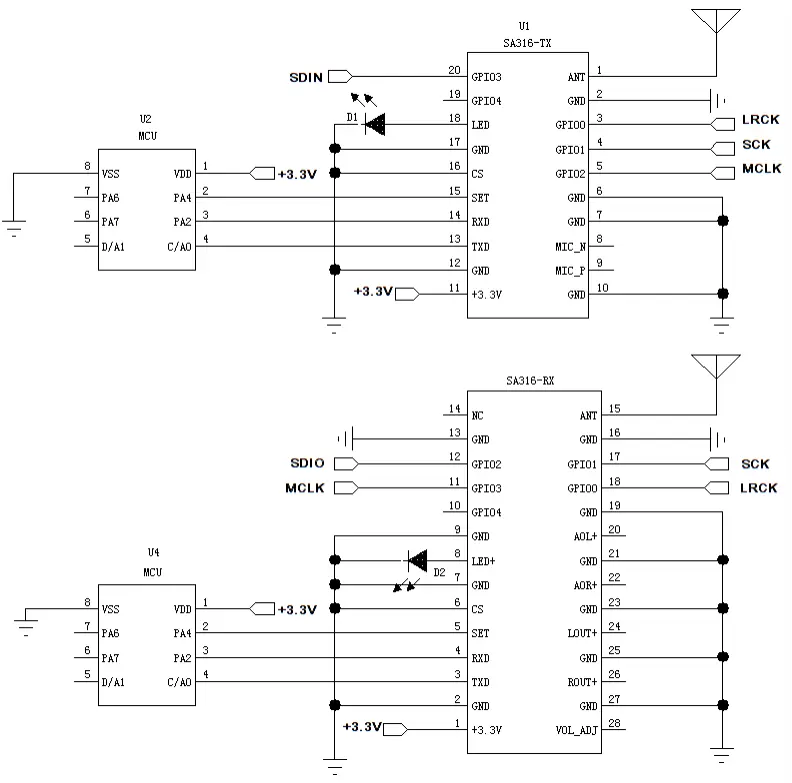

IIS-Eingabe- und Ausgabeanwendungsschaltung

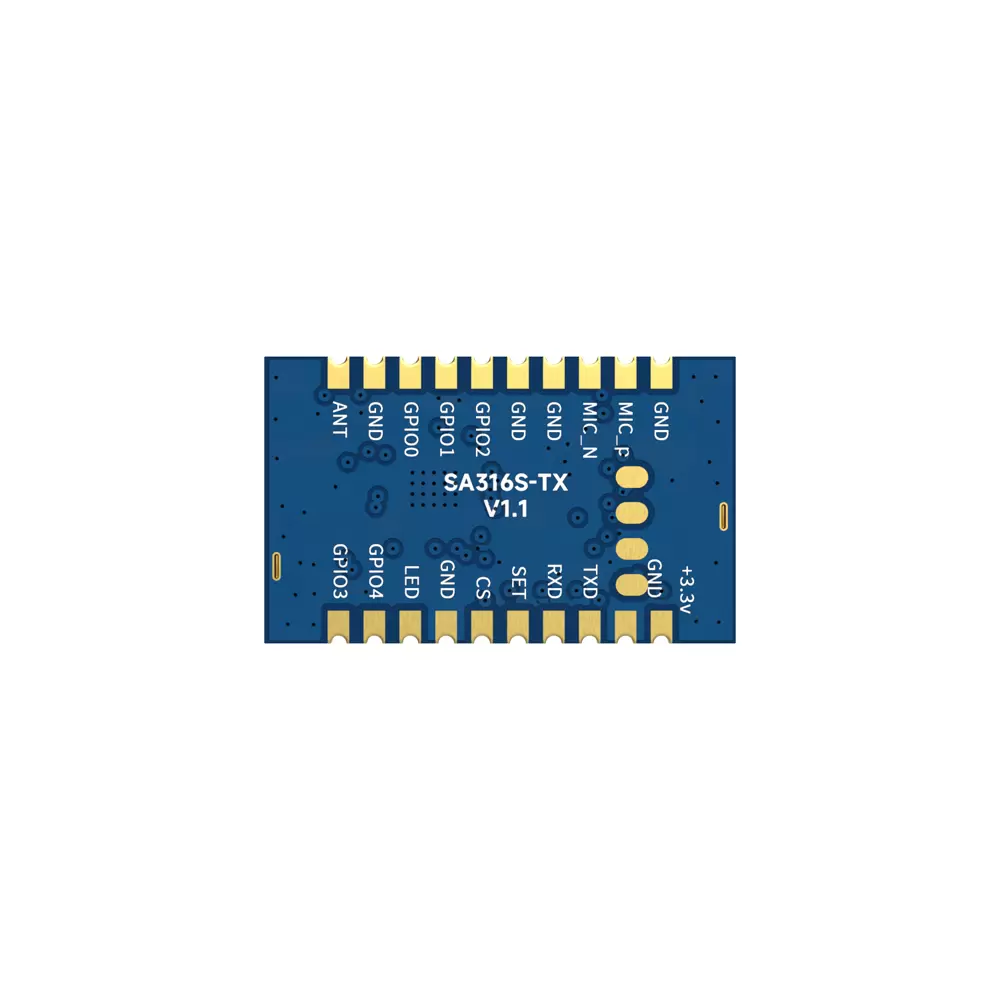

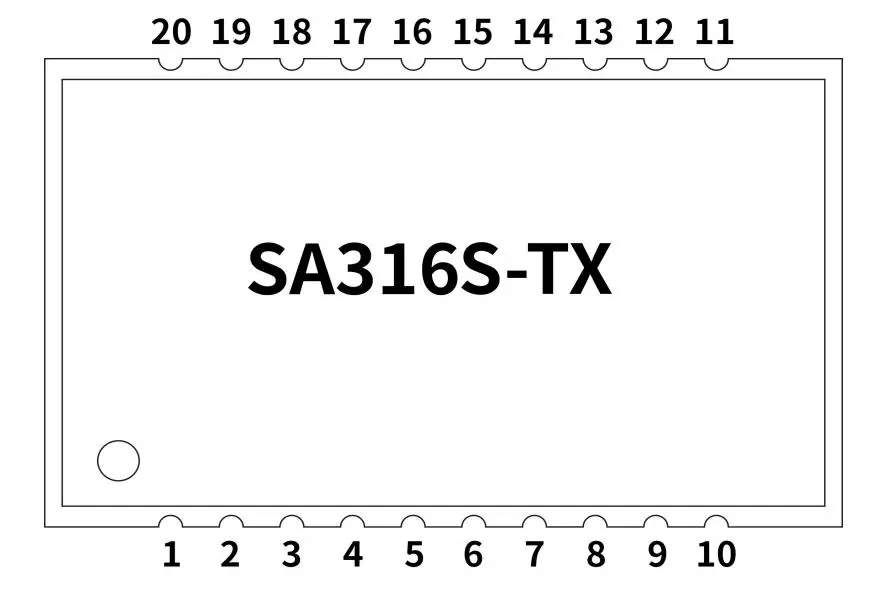

SA316-TX
| Pin -Nr. | Pin -Name | E/O | Level Standard | Beschreibung |
| 1 | AMEISE | 0 | HF -Signalausgang, Verbindung zu 50 Ohm Antenne herstellen | |
| 2、6、7、10、12、17 | GND | 0V | Schließen Sie sich mit dem negativen Pol der Stromversorgung an | |
| 3 | Gpio0 | E/O | 0-3.3v | Der GPIO0 des integrierten Audio-Chips kann als LRCK konfiguriert werden, wenn der I2S-Modus verwendet wird |
| 4 | Gpio1 | E/O | 0-3.3v | Der GPIO1 des integrierten Audiochips kann als SCK konfiguriert werden, wenn der I2S-Modus verwendet wird |
| 5 | Gpio2 | E/O | 0-3.3v | Der GPIO2 des integrierten Audiochips kann als MCLK konfiguriert werden, wenn der I2S-Modus verwendet wird |
| 8 | Mic_n | ICH | Negatives Ende des Mikrofoneingangs kann links schwebend sein | |
| 9 | Mic_p | ICH | Positives Ende des Mikrofoneingangs (das beste Signal beträgt weniger als 300 mVRM) | |
| 11 | VCC | +3,3 V | Power Positive Input (2,8 V-3,6 V, typisch 3,3 V) | |
| 13 | Txd | O | 0-3.3v | Seriendatenausgabe |
| 14 | Rxd | ICH | 0-3.3v | Seriendateneingabe |
| 15 | SATZ | ICH | 0-3.3v | Funktion vorübergehend reserviert |
| 16 | CS | ICH | 0-3.3v | MODUL -Schlafstift (Arbeit mit niedrigem Niveau, hochrangiger Schlaf) |
| 18 | LED | O | 0-3.3v | Ausgangsanzeige, hoher Ausgang beim Übertragungssignal, niedriger Ausgang beim Nichtübertragungssignal |
| 19 | Gpio4 | I/0 | 0-3.3v | GPIO4 des eingebauten Audiochips |
| 20 | Gpio3 | E/O | 0-3.3v | Der GPIO3 des integrierten Audiochips kann als SDIN konfiguriert werden, wenn der I2S-Modus verwendet wird |
SA316-F30
Pin -Nr . | Pin -Name | E/O | Level Standard | Beschreibung |
1 | Txd | O | 0-3.3v | Seriendatenausgabe |
2 | Rxd | ICH | 0-3.3v | Seriendateneingabe |
3 | SATZ | ICH | 0-3.3v | F -OneTion |
4 | CS | ICH | 0-3.3v | MODUL -Schlafstift (Arbeit mit niedrigem Niveau, hochrangiger Schlaf) |
5 | Gpio4 | I/0 | 0-3.3v | GPIO4 des eingebauten Audiochips |
6 | Gpio3 | E/O | 0-3.3v | Der GPIO3 des integrierten Audiochips kann als SDIN konfiguriert werden, wenn der I2S-Modus verwendet wird |
7 | AMEISE | 0 | RF -Signal auslegen , verbinden Sie eine 50 -Ohm -Antenne | |
8,9,10,12 | GND | 0V | Schließen Sie sich mit dem negativen Pol der Stromversorgung an | |
11 | VCC | +3.3-5.0v | Power Positive Input (+3,3 V-5,0 V, typisch 4,2 V) | |
13 | Txled | O | 0-3.3v | Ausgangsanzeige: Hoch beim Übertragen, niedrig, wenn nicht. |
14 | Gpio2 | E/O | 0-3.3v | Schließen Sie den GPIO2 von Audio Chip an den I2S -Modus als MCLK an. |
15 | Gpio1 | E/O | 0-3.3v | Schließen Sie GPIO1 des Audiochips mit dem I2S -Modus als SCK an. |
16 | Mic_n | ICH | N egatives Ende des Mikrofoneingangs, verbinden Sie mit GND | |
1 7 | Mic_p | ICH | Positives Ende des Mikrofoneingangs (das beste Signal ist weniger als 2 00 mVRMs) | |
18 | Gpio0 | E/O | 0-3.3v | Der GPIO0 des integrierten Audio-Chips kann als LRCK konfiguriert werden, wenn der I2S-Modus verwendet wird |
SA316-RX
| Pin -Nr. | Pin -Name | E/O | Level Standard | Beschreibung |
| 1 | VCC | +3,3 V | Power Positive Input (2,8 V-3,6 V, typisch 3,3 V) | |
| 2，7，9,13,16, 19,21,23,25,27 | GND | 0V | Schließen Sie sich mit dem negativen Pol der Stromversorgung an | |
| 3 | Txd | O | 0-3.3v | Seriendatenausgabe |
| 4 | Rxd | ICH | 0-3.3v | Seriendateneingabe |
| 5 | SATZ | ICH | 0-3.3v | Funktion vorübergehend reserviert |
| 6 | CS | ICH | 0-3.3v | MODUL -Schlafstift (Arbeit mit niedrigem Niveau, hochrangiger Schlaf) |
| 8 | LED | O | 0-3.3v | Ausgangsanzeige, Ausgang hoch nach Empfangssignal, niedrig, wenn kein Signal |
| 10 | Gpio4 | I/0 | 0-3.3v | GPIO4 des eingebauten Audiochips |
| 11 | Gpio3 | E/O | 0-3.3v | Der GPIO3 des integrierten Audiochips kann als MCLK konfiguriert werden, wenn der I2S-Modus verwendet wird |
| 12 | Gpio2 | E/O | 0-3.3v | Der GPIO2 des integrierten Audio-Chips kann als SDIO bei Verwendung des I2S-Modus konfiguriert werden |
| 15 | AMEISE | ICH | HF -Signaleingang, Verbindung zu 50 Ohm Antenne herstellen | |
| 17 | Gpio1 | E/O | 0-3.3v | Der GPIO1 des integrierten Audiochips kann als SCK konfiguriert werden, wenn der I2S-Modus verwendet wird |
| 18 | Gpio0 | E/O | 0-3.3v | Der GPIO0 des integrierten Audio-Chips kann als LRCK konfiguriert werden, wenn der I2S-Modus verwendet wird |
| 20 | AOL+ | O | Chip Audio Ausgang Negatives Anschluss (bis zu 600 mVRMs) | |
| 22 | Aor+ | 0 | CHIP -Audioausgabe positives Terminal (bis zu 600 mVRMs) | |
| 24 | Loul lout+ | O | Der amplifizierte Audioausgang ist der linke Kanalausgang, der nach dem Anschließen von 100UF -Kondensatoren in Serie Kopfhörer direkt anführen kann | |
| 26 | Rout+ | O | Der amplifizierte Audioausgang ist der rechte Kanalausgang, der die Kopfhörer nach dem Anschließen eines 100UF -Kondensators in Serie direkt anführen kann | |
| 28 | Vol_adj | ICH | Lautstärkeanpass, externer 50k Ohm einstellbares Potentiometer |

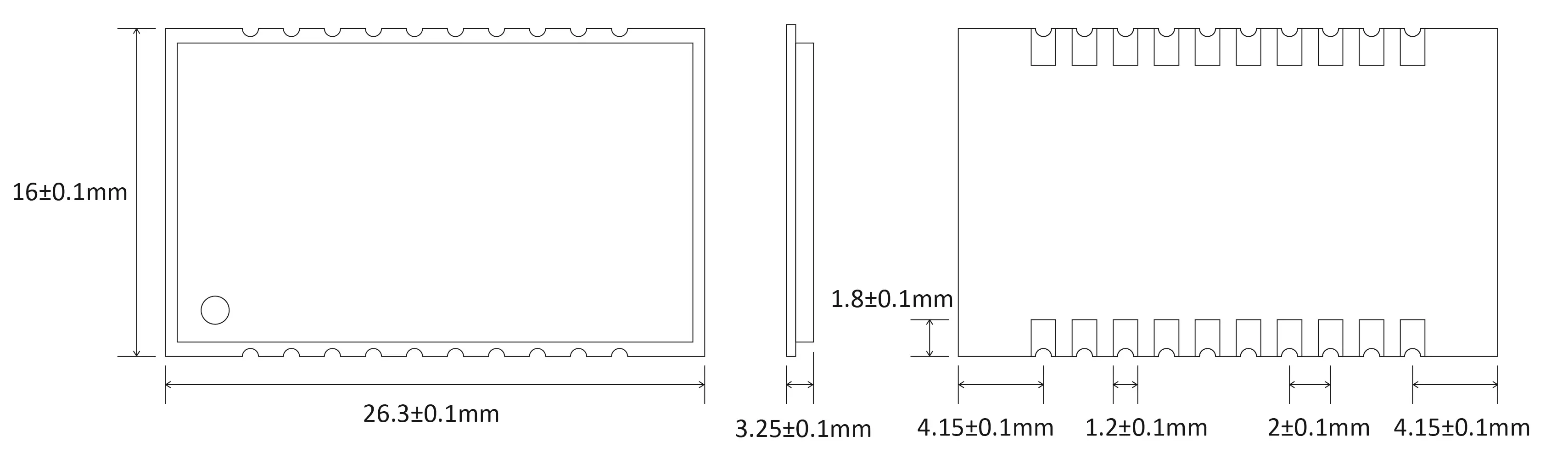

SA316-TX

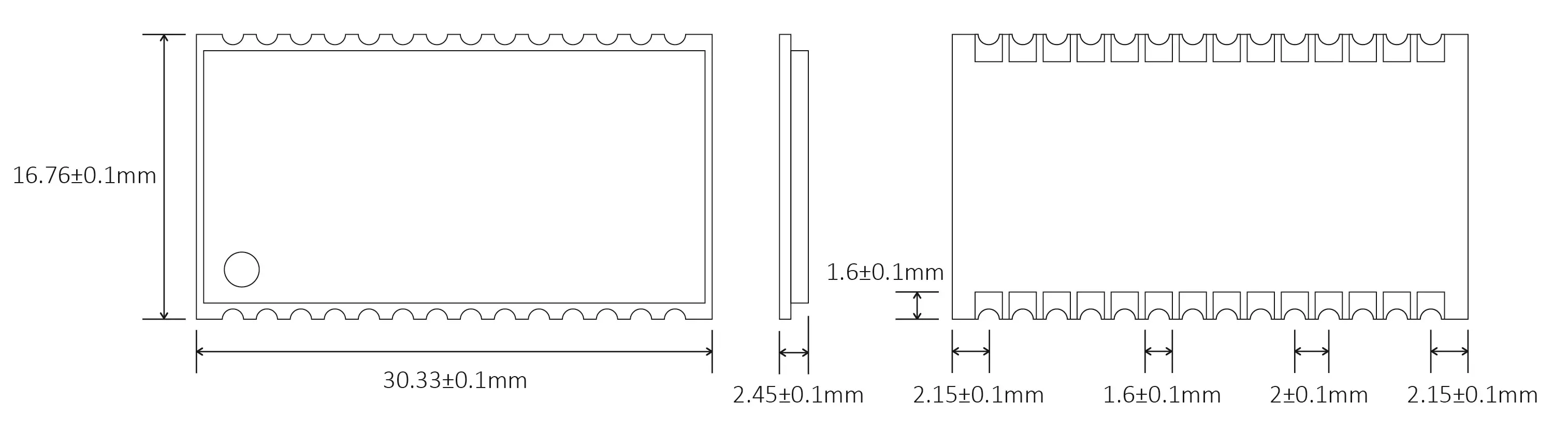

SA316-RX
SA316F30-TX
