SA618F22: 160 mW 8K-Abtastrate, Vollduplex-Funk-Audio-Transceiver-Modul
Typ: Kabelloses Audio
Zertifizierung: Andere
Ausgangsleistung: 160 mW

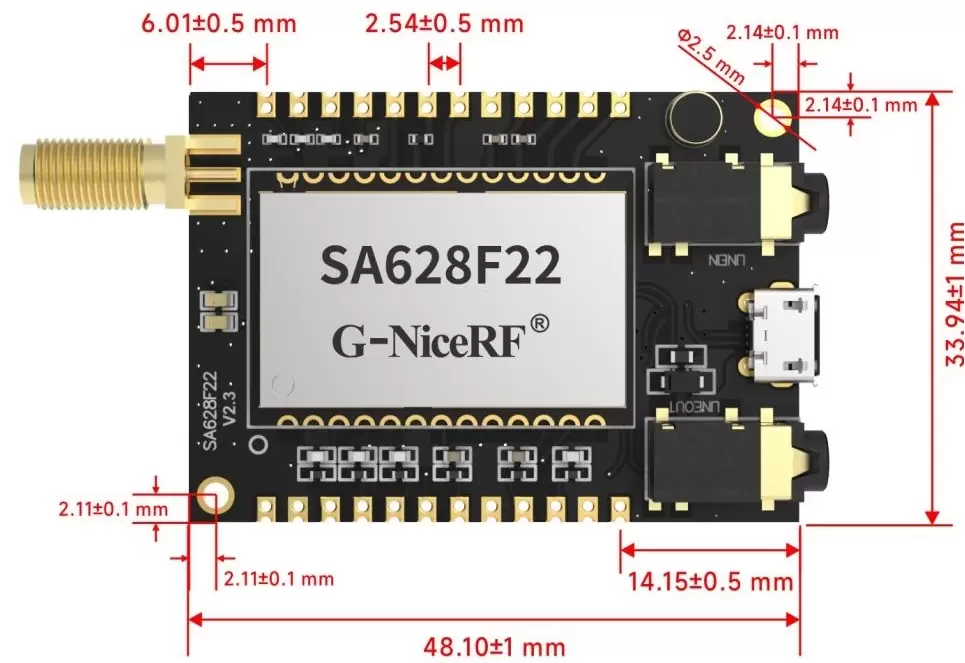

Größe (mm):48,1*33,9
HEIM > PRODUKTE > DRAHTLOSE AUDIOMODULE > SA628F22: 8K-ABTASTRATE, VOLLDUPLEX-FUNK-AUDIOMODU...
SA628F22: 8K-Abtastrate, Vollduplex-Funk-Audiomodul
- SA628F22 ist ein drahtloses Vollduplex-Sprachmodul mit Mesh-Netzwerk. SA628F22 ist sehr benutzerfreundlich. Es funktioniert durch den Anschluss von Antenne, Netzteil und Lautsprecher. Mikrofon, Audioverstärker, HF-Kanalschalter und Lautstärkeregler sind bereits integriert. SA628F22 verfügt über eine USB-Schnittstelle und spezielle PC-Software. Konfiguration und SMS-Empfang sind über die PC-Software einfach möglich.
- Das Modul SA628F22 verfügt über integrierte Hochgeschwindigkeits-Mikrocontroller, einen hochwertigen Sprach-Codec sowie leistungsstarke HF-Chips und Verstärker. Dieses Funkmodul verwendet den LoRa-Chip der neuesten Generation, der sich durch geringen Stromverbrauch, große Reichweite und flexible Frequenzanpassung auszeichnet. SA628F22 verfügt über eine I2S- und eine analoge Audioschnittstelle für verschiedene Anwendungen. SA628F22 unterstützt Vollduplex-SMS-Kommunikation.
- SA628F22 verfügt über einen sehr guten Sprachcodec, der eine viel bessere Sprachqualität als Walkie-Talkies auf dem Markt erreicht.
- SA628F22 unterstützt gleichzeitiges Senden und Empfangen. Maximal 8 Geräte können gleichzeitig senden. Beim Empfang gibt es keine Einschränkungen. Zur Erweiterung der Reichweite steht ein Mesh-Netzwerk zur Verfügung. Die Mesh-Funktion lässt sich einfach erreichen, indem die Module als Knoten, Router oder Knoten & Router konfiguriert werden.
SA628F22 kann drahtlos (OTA) oder per serieller Kommunikation aktualisiert werden.
SA628F22Pro fügt dem SA628F22 lediglich ein Rauschunterdrückungsmodul hinzu; alle anderen Funktionen bleiben gleich.
- SA628F22/SA628F22Pro verwendet ausschließlich bleifreie Verfahren zur Herstellung und Prüfung, die den Standards von ROHS und Reach entsprechen
HERUNTERLADEN
-
Konfigurationstool der SA618-SA628-Serie V1.3.rar -
Anleitung zum Firmware-Upgrade für SA618 und SA628.pdf -
SA6x8_V1.5.rar
-
SA618 SA628 Parameter-Konfigurationsanleitung.pdf
-
SA628F22 Einfach zu verwendendes drahtloses Vollduplex-Audiomodul V1.1.pdf
-
SA618 SA628 USB-Treiber.rar
-
Update der SA6x8-Serie Tool_EN V1.0.rar
| Parameter | Zustand | Mindest. | Typ. | Max. | Einheit |
| Stromversorgung | 3.5 | 4 | 5.5 | V | |
| Arbeitstemperatur | -30 | 25 | 70 | ℃ | |
| Stromaufnahme | |||||
| Schlafstrom | 66 | uA | |||
| RX-Strom | SA618F22 | 53 | mA | ||
| SA618F22Pro | 76 | ||||
| @4V, 8 Ohm, 2W Lautsprecher | 450 | ||||
| TX-Strom (hohe Leistung) | 4,2 V, bei 22 dBm | 130 | mA | ||
| HF-Parameter | |||||
| Betriebsfrequenz | UHF | 420 | 510 | MHz | |
| Anpassbare Frequenz | 150 | 960 | MHz | ||
| Standardfrequenzwert für 16 Kanäle | UHF (1-MHz-Intervall) | 440.125 | 455.125 | MHz | |
| Sendeleistung | Standard: 22 dBm | 0 | 22 | dBm | |
| Zweite Harmonische | -40 | dBm | |||
| Bandbreite (BW) | 500 | KHz | |||
| Empfangsempfindlichkeit | -117 | dBm | |||
| Sprachparameter | |||||
| Modulationsempfindlichkeit | 10 | 100 | mV | ||
| Empfangs-Signal-Rausch-Verhältnis (SNR) | 90 | dB | |||
| Frequenzgang | 60 | 3800 | Hz | ||
| Sprachausgabe (Line-Out) | Last 16 Ω | 40 | mW | ||
| Sprachausgabeleistung (SPK+, SPK-) | Last 8 Ω | 2000 | mW | ||
| Verzögerungsparameter | 2 Kanäle | 80 | 100 | 120 | MS |
| 3 Kanäle | 120 | 160 | 180 | MS | |
| 4 Kanäle | 160 | 200 | 240 | MS | |
| 6 Kanäle | 240 | 300 | 360 | MS | |
| 8 Kanäle | 320 | 400 | 480 | MS | |
| Typ | kabelloses Audio |
Merkmale
- Frequenzband: 420–510 MHz (anpassbar 150–960 MHz)
- USB-Schnittstelle
- PC-Softwarekonfiguration, einfache Bedienung
- 8-Kanal-Vollduplex-Daten-/Sprachkommunikation
- Echokompensationsfunktion
- VOX und PTT
- OTA- und serielles Upgrade
- I2S Digitale Stimme + analoge Stimme
- Line-In + Mikrofoneingang
- Mesh-Netzwerk, gleichzeitiges Senden/Empfangen
- 1–3 km Übertragungsdistanz im offenen Bereich
- Hohe Empfangsempfindlichkeit: -117 dBm
- Geringer Stromverbrauch
Anwendungen
- Brandnotfallkommunikation
- U-Bahn, Tunnelkommunikation
- Reitsystem
- Hochwertiges Vollduplex-Walkie-Talkie
- Konferenzrufsystem
- Aufbau eines gemeinschaftlichen Sicherheitssystems
- Sicherheitssprechanlage für besondere Szenarien
- Headset-Walkie-Talkie
- Walkie-Talkie für spezielle Arbeitsaufgaben

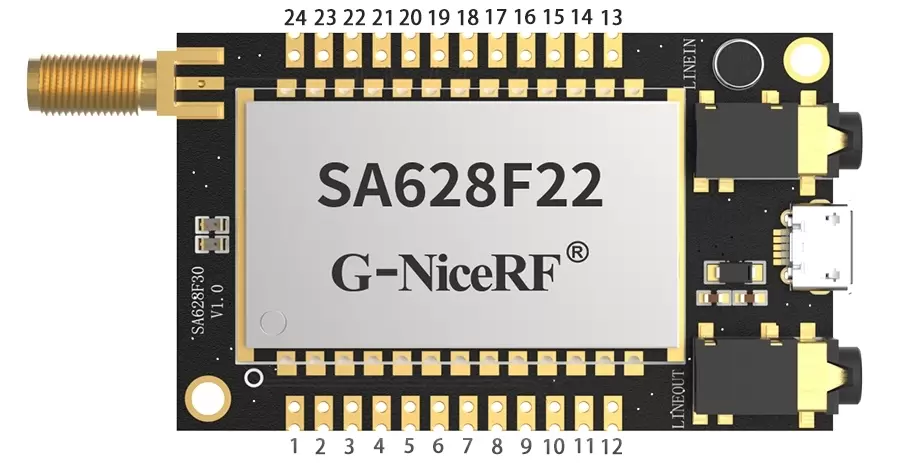

| Pin-Nr. | Pin-Name | Beschreibung |
| 1 | VCC | VCC (3,3–5,5 V) |
| 2,8,11,17 | GND | Boden |
| 3 | SDIN | Externes I2S (0–3,3 V) |
| 4 | BCLK | Externes I2S (0–3,3 V) |
| 5 | WS | Externes I2S (0–3,3 V) |
| 6 | VOL-ADJ | Ein variabler Widerstand von 50 K wird empfohlen, siehe *5 oben. |
| 7 | SD | Externes I2S (0–3,3 V) |
| 9 | MCLK | Externes I2S (0–3,3 V) |
| 10 | CS | 0: Schlafen, 1: Arbeiten, Intern hochziehen. |
| 12 | PTT | Drücken zum Sprechen, 0: RX-Modus, 1: Tx-Modus. Intern hochziehen |
| 13 | MIC_N | Verbunden mit externem Mikrofon. Siehe *3 oben. |
| 14 | MIC_P | |
| 15 | SPK+ | Anschluss mit 8 Ohm 2W Lautsprecher |
| 16 | SPK- | |
| 18 | LINEOUT | Line-Ausgang, nicht verstärkt, kann Ohrhörer und Kopfhörer ansteuern |
| 19 | Reserviert | NC |
| 20 | LINEIN | Line-In, maximal 1 VRMS |
| 21 | 8 | der integrierte 16-Kanal-HF-Schalter, zB. wenn der Drehschalter auf Kanal 11 umgestellt wird , ist die Ausgabe (8, 4, 2, 1): 1011: Kanal 11. |
| 22 | 4 | |
| 23 | 2 | |
| 24 | 1 |
