SA356-TX: 5-W-High-Fidelity-Funk-Audio-Sendermodul mit großer Reichweite

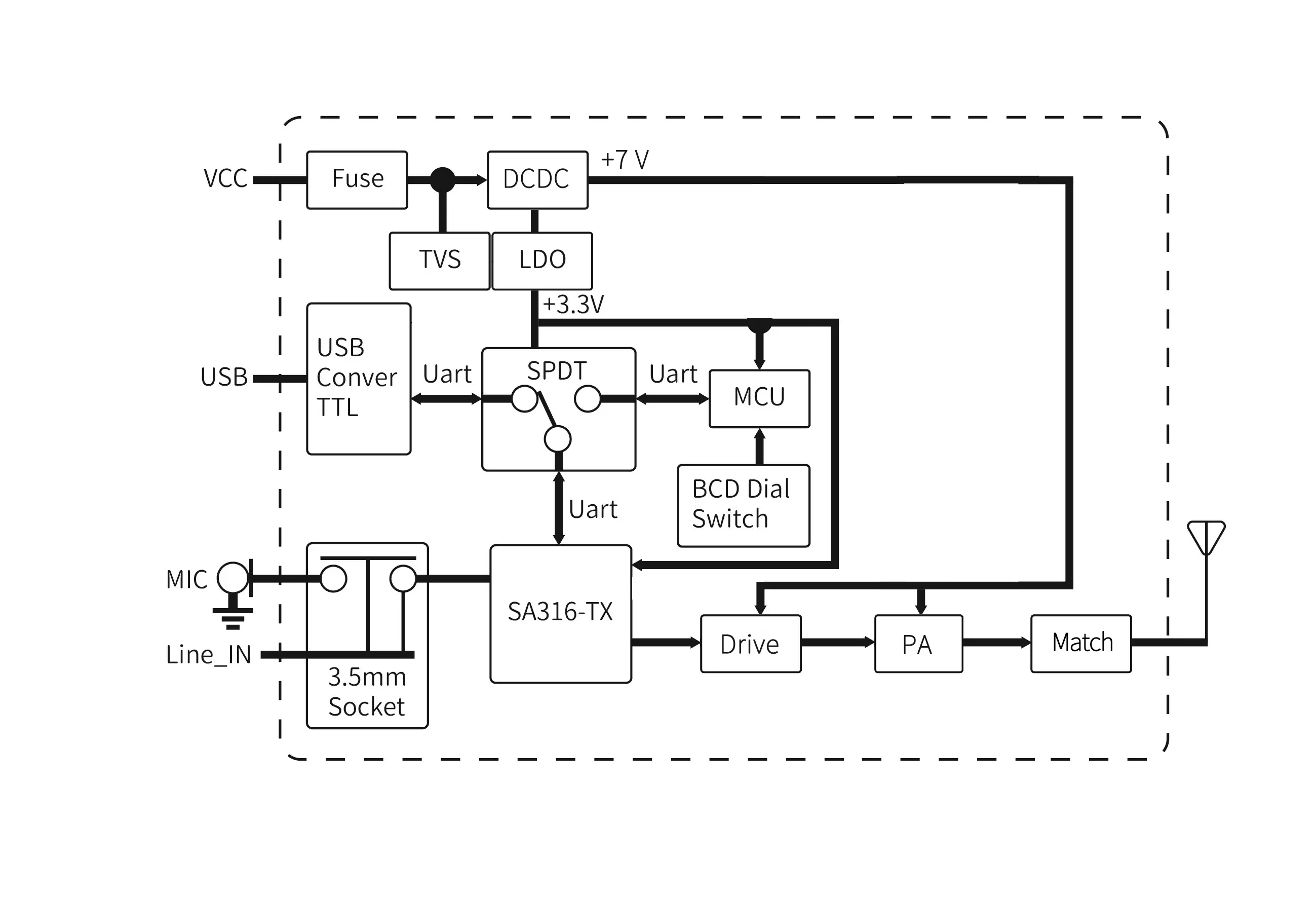

Die SA356-TX-Produkte bestehen aus einem 5-W-Funk-Audio-Sendermodul, das mit dem Funk-Audio-Empfängermodul SA326-RX kombiniert werden kann. Bei diesem Produkt handelt es sich um eine Anwendungsplatine mit SA316-TX und 5-W-Verstärkung. Es ist nach dem Einschalten betriebsbereit. Frequenz, Lautstärke und weitere Parameter des Moduls lassen sich über PC-Software direkt einstellen, was die Entwicklung erheblich vereinfacht. Dieses Produkt wird häufig bei hohen Anforderungen an die Klangqualität eingesetzt.
| Parameter | Testbedingungen | Mindest. | Typ. | Max. | Einheit |
| Betriebsspannungsbereich | 9,0 | 12 | 30 | V | |
| Arbeitstemperaturbereich | -20 | 25 | 60 | ℃ | |
| Betriebsfrequenzbereich | 500,02 | 516,02 | MHz | ||
| Verzögerung bei Audioübertragung und -empfang | 3 | MS | |||
| Baudrate der seriellen Schnittstelle | 9600 | bps | |||
| Stromaufnahme | |||||
| Ruhestrom | <100 | mA | |||
| Emissionsstrom | <1,5 | A | |||
| Sendeparameter | |||||
| Sendeleistung | @VCC=12V | 36 | 37 | dBm | |
| Emissionsbandbreite (BW) | 300 | KHz | |||
| Nachbarkanal-Leistungsverhältnis (ACPR) | @600KHz | -60 | dBc | ||
| Maximale Mikrofon-Eingangsspannung | 0,3 | 1,5 | Vrms | ||
| Audio-Frequenzgangbereich | 20 | 20.000 | Hz | ||
| Typ | Kabelloses Audio |
| Ausgangsleistung | 5 W |
Funktionen des drahtlosen Audio-Sendermoduls SA356-TX
- UHF-Frequenzband: 500 MHz
- Die Übertragungsdistanz beträgt 3000 Meter im offenen Bereich
- Audio-Signal-Rausch-Verhältnis: 96 dB
- Frequenzgang: 20 Hz-20 KHz
- Die Verzögerung vom Mikrofoneingang zum Audioausgang beträgt weniger als 3 ms
- Digitales Modulationsverfahren: pi/4 DQPSK
- Belegte Bandbreite: <300 KHz
- Übertragungsrate: 8 Ksps
- Abtastrate: 48 KHz
Anwendungen des drahtlosen Audio-Sendermoduls SA356-TX
- Kabelgebundene Lautsprecher werden zu kabellosen Lautsprechern
- drahtloses Mikrofon
- Kabellose Kopfhörer
- Hochwertige drahtlose Audioübertragung
