STP101M: Impulsausgang für Handgelenkanwendung 3D-Schrittzählermodul

STP101M ist ein 3D-Schrittzählermodul mit funktionellem Chipsatz, der einen G-Sensor und eine MCU umfasst. Dank der Impulsschnittstelle mit dem 3D-MEMS-Sensor (G-Sensor) und der hohen Präzision des 3D-Schrittzähleralgorithmus kann ein präziser Schrittzähler in jede Richtung ausgegeben werden. Dieses Modul zeichnet sich durch geringes Volumen, geringen Stromverbrauch usw. aus. Die einfache digitale Schnittstelle stellt sicher, dass es problemlos in verschiedene Arten von Schrittzähler-Funktionssystemen eingebettet werden kann.
★Hinweis: Der Algorithmus unseres Schrittzählers ist je nach Kundenwunsch anpassbar. Wir können einen Schrittzähler für Schuhe, einen Tischschrittzähler und einen Armband-Schrittzähler zum Tragen am Handgelenk, einen Schrittzähler zum Tragen an der Taille und einen Schrittzähler zum Einstecken in die Tasche liefern. Bitte geben Sie dies beim Kauf deutlich an.

Kontaktieren Sie uns

HERUNTERLADEN

Sonderfunktion	Schrittzählermodul

Merkmale des 3D-Schrittzählermoduls STP101M

Pins des 3D-Schrittzählermoduls STP101M

Pin-Nr.	Pin-Name	Beschreibung
1	GND	Masse anschließen
2	GND	Masse anschließen
3	VCC	Schließen Sie die positive Stromversorgung an (2,3–3,6 V).
4	GND	Masse anschließen
5	SCHRITT	Impulsausgangsstift

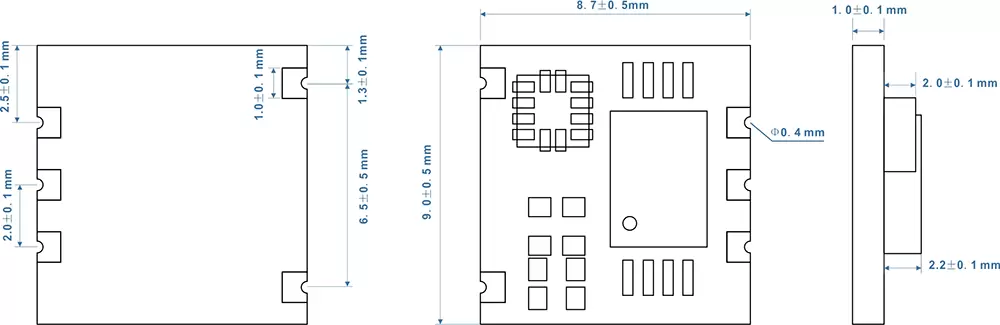

Mechanische Abmessungen des 3D-Schrittzählermoduls STP101M
