STP201M: 3D-Schrittzählermodul mit IIC-Schnittstelle für die Handgelenkanwendung

STP201M ist ein 3D-Schrittzählermodul mit funktionellem IC-Chipsatz, der einen G-Sensor und eine MCU umfasst. Es hat die Standard-IIC-Schnittstelle übernommen, mit dem 3D-MEMS-Sensor (G-Sensor) und der hohen Präzision des 3D-Schrittzähleralgorithmus kann es einen präzisen Schrittzähler in jede Richtung liefern. Dieser Chipsatz zeichnet sich durch geringe Größe, geringen Stromverbrauch usw. aus. Die standardmäßige I2C-Digitalschnittstelle sorgt dafür, dass er problemlos in verschiedene Arten von Schrittzähler-Funktionssystemen integriert werden kann.
★Hinweis: Der Algorithmus unseres Schrittzählers ist je nach Kundenwunsch anpassbar. Wir können einen Schrittzähler für Schuhe, einen Tischschrittzähler und einen Armbandschrittzähler zum Tragen am Handgelenk, einen Schrittzähler zum Tragen an der Taille und einen Schrittzähler zum Einstecken in die Tasche liefern. Bitte geben Sie dies beim Kauf deutlich an.

Kontaktieren Sie uns

HERUNTERLADEN

Sonderfunktion	Schrittzählermodul

Merkmale


Pin-Nr.	Pin-Name	Beschreibung
1	GND	Masse anschließen
2	GND	Masse anschließen
3	VCC	Schließen Sie die positive Stromversorgung 2,3–3,6 V an
4	GND	Masse anschließen
5	SCK	I2C-Taktausgang
6	SDA	I2C-Datenausgabe
7	SCHRITT	Impulsausgangsstift

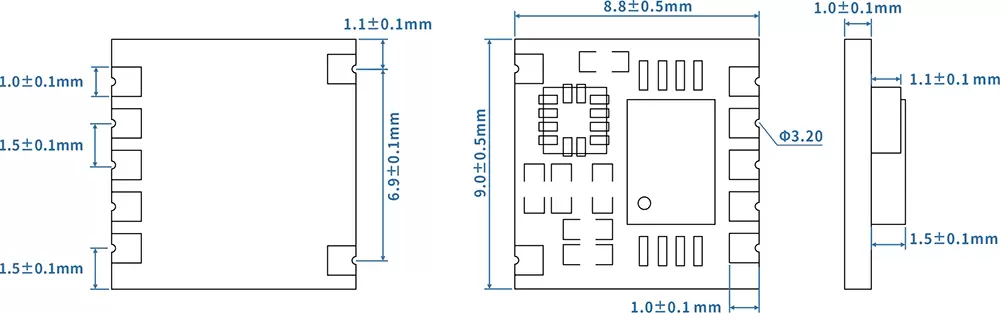

Mechanische Abmessungen des STP201M
