RF2401Pro: nRF24L01+ FCC ID & IC ID zertifiziert 2,4 GHz mit Original Nordic

RF2401Pro ist ein hochintegriertes 2,4-GHz-Sender- und Empfängermodul, das den HF-Chip nRF24L01+ von Nordic verwendet.
RF2401Pro verwendet bei der Herstellung und Prüfung strikt bleifreie Verfahren und hat zahlreiche Zertifizierungen wie FCC ID, IC ID und ROHS erhalten.
Dieses Modul hat die FCC-ID- und IC-ID-Zertifizierungen erhalten, die FCC-ID lautet 2AD66-RF2401PRO.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Mindest.	Typ.	Max.	Einheit	Bedingungen
Betriebsbedingungen
Betriebsspannungsbereich	1.9	3.3	3.6	V
Betriebstemperaturbereich	-40		85	℃
Stromverbrauch
RX-Strom		< 14		mA
TX-Strom		12		mA	@0dBm
Schlafstrom		<1		uA
HF-Parameter
Frequenzbereich	2400		2480	MHz
Datenrate	250		2000	Kbps	GFSK
Maximale Ausgangsleistung		0		dBm
RX-Empfindlichkeit		-94		dBm	@Daten=250kbps

Funktionen des 2,4 GHz Sende- und Empfangsmoduls RF2401Pro

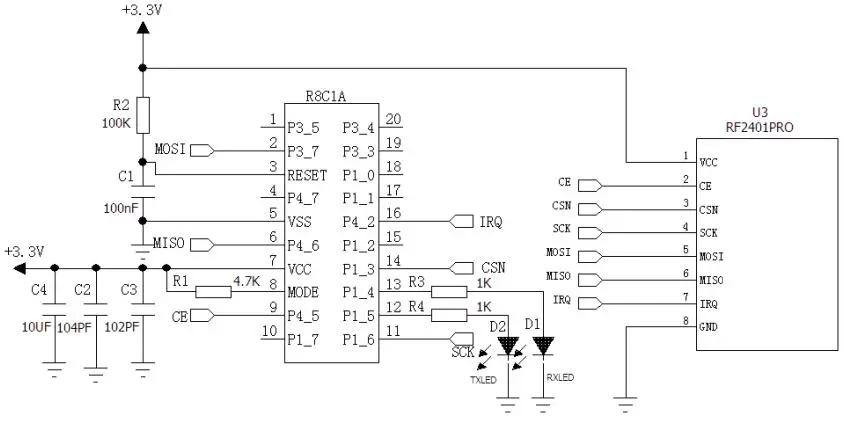

Anwendungsschaltung des 2,4-GHz-HF-Moduls RF2401Pro

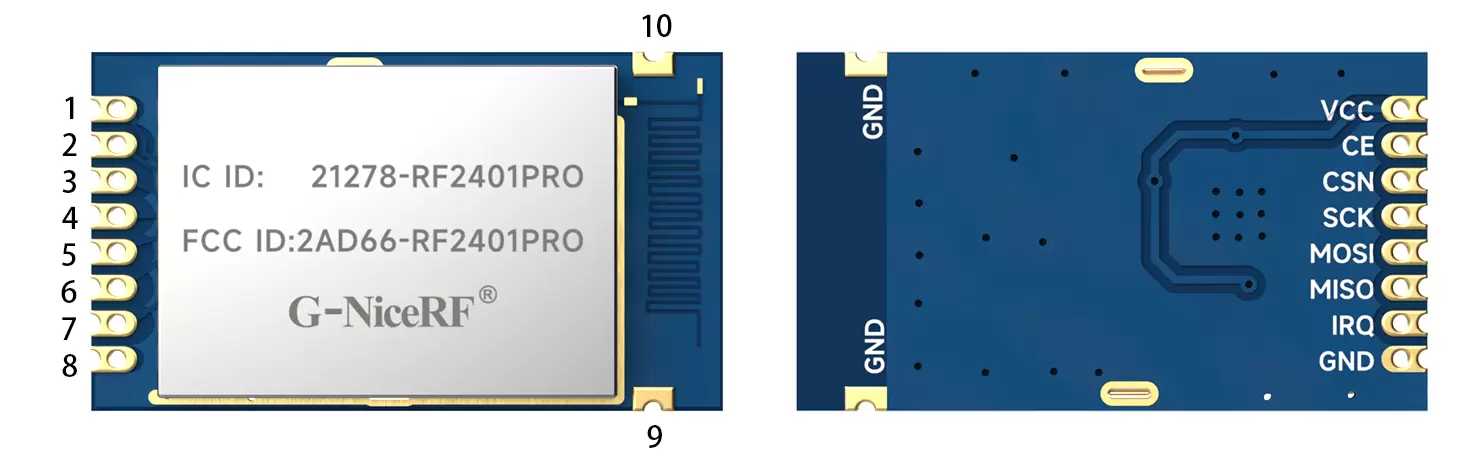

Pin-Definition des 2,4-GHz-HF-Moduls RF2401Pro

Pin-Nr.	Pin-Definitionen	Beschreibung
1	VCC	An VCC anschließen (1,9–3,6 V)
2	CE	Chip aktivieren
3	CSN	CSN der SPI-Schnittstelle
4	SCK	SCK- oder SPI-Schnittstelle
5	MOSI	MOSI der SPI-Schnittstelle
6	MISO	MISO der SPI-Schnittstelle
7	IRQ	Interrupt-Ausgang, aktiv niedrig
8, 9, 10	GND	Schließen Sie den Minuspol der Stromversorgung an

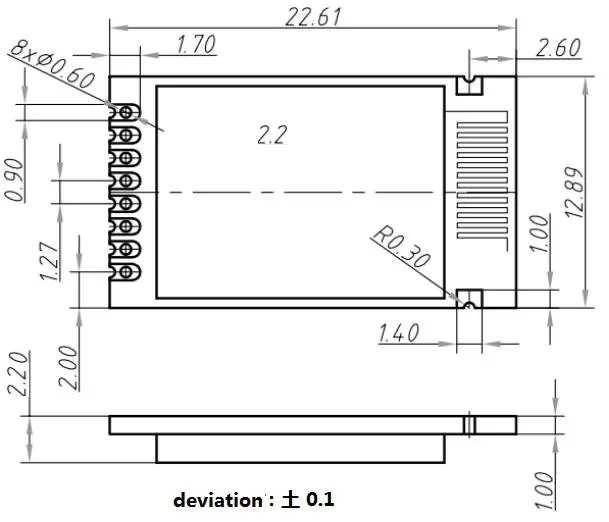

Mechanische Abmessungen des 2,4-GHz-HF-Moduls RF2401Pro

Mechanische Abmessungen des 2,4-GHz-Sender- und Empfängermoduls RF2401Pro mit nRF24L01+-Chip
