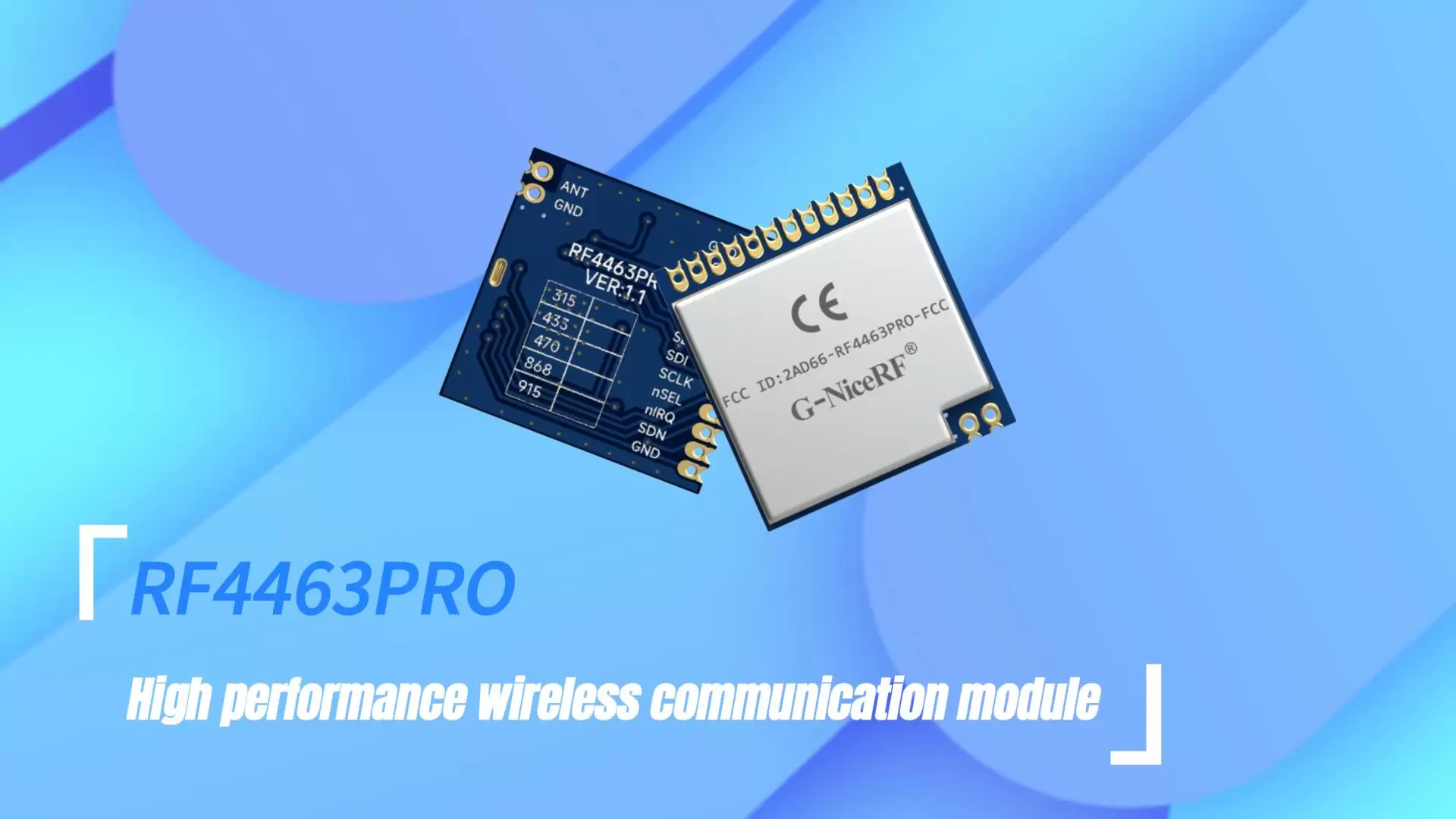

  • Das RF4463PRO -RF -Modul unseres Unternehmens verwendet Silicon Lab SI4463, ein hoch integriertes drahtloses ISM -Band -Transceiver -Chip. Es weist eine extrem niedrige Empfindungsempfindlichkeit (-126 dBm) auf, verbunden mit der branchenführenden Ausgangsleistung von +20 dBm einen erweiterten Bereich und eine verbesserte Verbindungsleistung.
  • RF4463PRO verwendet Lead-Free-Technologie für die Produktion und das Testen streng. Es erfüllt auch ROHS und erreicht Standards.
  • Dieses Modul RF4463PRO-433 hat FCC ID & CE-RED-Zertifizierungen erhalten.
ParameterMinTyp MaxEinheitZustand
Arbeitszustand
Arbeitsspannungsbereich1.83.33.6V
Temperaturspannung-40 85
Aktueller Verbrauch
Strom empfangen 13.5 mAHochleistungsmodus
Strom empfangen 10.7 mAEnergiesparmodus
Strom übertragen 85 mA@20dBm
Schlafstrom < 0,1 uA
RF-Parameter
Frequenzbereich403433463MHz@433MHz
Modulationsrate0,123 1000Kbit/sFSK
Ausgangsleistungsbereich-5 20dBm
Empfangssensibilität -126 dBm@Datenrate=500bps
Modulation(G) FSK
ChipSI4463
Frequenz433 MHz
Ausgangsleistung100 mw
ZertifizierungFCC ID, CE-rot
SchnittstelleSpi

Merkmale des 433-MHz-HF-Moduls RF4463PRO

  • Frequenzbereich: 433 MHz (anpassbar 142–520 MHz).
  • Empfindlichkeit bis zu -126 dBm
  • Maximale Ausgangsleistung: 20 dBm
  • 10mA@Empfangsstatus
  • Datenübertragungsrate: 0,1–1000 Kbit/s
  • (G)FSK, 4(G)FSK, (G)MSK
  • OOK- und ASK-Modulationsmodus
  • 1,8–3,6 V Stromversorgung
  • Abschaltmodus mit extrem niedrigem Verbrauch
  • Digitale Empfangssignalstärkeanzeige (RSSI)
  • Zeitgesteuerte Weckfunktion
  • Automatische Antennenanpassung und Zwei-Wege-Schaltersteuerung
  • Konfigurierbare Datumspaketstruktur
  • Präambelerkennung
  • 64/128 Byte Sende- und Empfangsdatenregister (FiFo)
  • Erkennung von niedrigem Batteriestand
  • Temperatursensor und 8-Bit-Analog-Digital-Wandler
  • Gewicht: 1,3 g
  • Betriebstemperaturbereich: -40 ~ +85 °C
  • Integrierter Spannungsregler
  • Frequenzsprung
  • Power-on-Reset-Funktion
  • Eingebaute Kristall-Einstellfunktion

Anwendungen des 433-MHz-HF-Moduls RF4463PRO

  • Fernbedienung
  • Zählerfernablesung
  • Sicherheitsalarm für zu Hause
  • Industrielle Steuerung
  • Fernerkundung der Hausautomation
  • Einzelne Datensätze
  • Spielzeugkontrolle
  • Sensornetzwerk
  • Reifendrucküberwachung
  • Gesundheitsüberwachung
  • Drahtlose PC-Peripheriegeräte
  • Markieren Sie Lesen und Schreiben

Typische Anwendungsschaltung

Typische Anwendungsschaltung des 433-MHz-HF-Moduls RF4463PRO

Pin-Definition 433

Pin-Nr.Pin-NameBeschreibung
1GNDStromerde
2NCNC
3GPIO0Direkt an den GPIO0-Pin des Chips anschließen
4GPIO1Direkt an den GPIO1-Pin des Chips anschließen
5VCCPositive Stromversorgung 3,3 V
6SDO0~VDD V Digitalausgang, bietet serielle Rücklesefunktion für das interne Steuerregister
7SDISerielle Dateneingabe. 0~VDD V Digitaleingang. Dieser Pin ist ein 4-adriger serieller Datenstrombus.
8SCLKSerieller Takteingang. 0~VDD V Digitaleingang. Dieser Pin bietet eine serielle 4-Draht-Datentaktfunktion.
9nSELEingangspin für die Auswahl der seriellen Schnittstelle. 0~VDD V Digitaleingang. Dieser Pin bietet die Auswahl-/Aktivierungsfunktion für den seriellen 4-Draht-Datenbus. Dieses Signal wird auch verwendet, um den Burst-Lese-/Schreibmodus anzuzeigen.
10nIRQAusgabe unterbrechen
11SDNChip-Aktivierungsstift. 0~VDD V Digitaleingang. SDN=0 in allen Modi außer Shutdown-Modus. Bei SDN=1 wird der Chip vollständig heruntergefahren und der Inhalt des Registers geht verloren.
12GNDStromerde
13GNDStromerde
14AMEISEMit 50-Ohm-Koaxialantenne verbinden

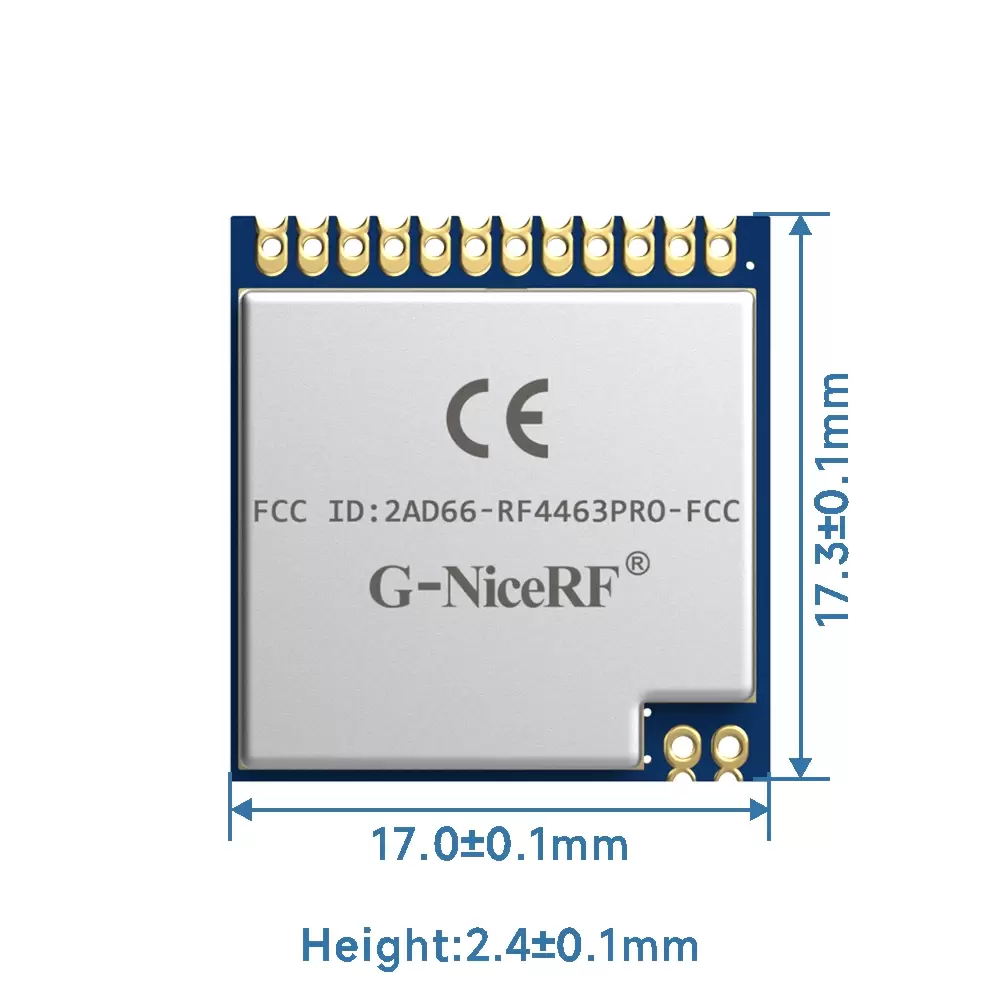

MECHANISCHE ABMESSUNGEN

Mechanische Abmessungen des 433-MHz-HF-Moduls RF4463PRO
