RF4463PRO-868: Si4463 CE-RED-zertifiziertes 100-mW-868-MHz-HF-Modul mit 10-ppm-Kristall

Das HF-Modul RF4463PRO unseres Unternehmens verwendet Silicon Lab si4463, einen hochintegrierten drahtlosen ISM-Band-Transceiver-Chip. Die extrem niedrige Empfangsempfindlichkeit (-126 dBm) sorgt in Verbindung mit der branchenführenden Ausgangsleistung von +20 dBm für eine größere Reichweite und eine verbesserte Verbindungsleistung.
RF4463PRO verwendet ausschließlich bleifreie Technologie für Produktion und Tests. Es erfüllt außerdem die RoHS- und Reach-Standards.
RF4463PRO-Module haben die CE-RED-Zertifizierung erhalten.

Kontaktieren Sie uns

HERUNTERLADEN

Merkmale des HF-Moduls RF4463PRO

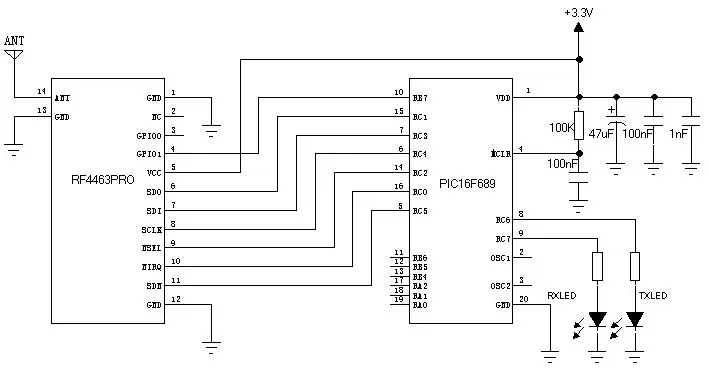

Typische Anwendungsschaltung des 868-MHz-HF-Moduls RF4463PRO

Pin-Definition 868

Pin-Nr	Pin-Name	Beschreibung
1	GND	Stromerde
2	NC	NC
3	GPIO0	Direkt an den GPIO0-Pin des Chips anschließen
4	GPIO1	Direkt an den GPIO1-Pin des Chips anschließen
5	VCC	Positive Stromversorgung 3,3 V
6	SDO	0~VDD V Digitalausgang, bietet serielle Rücklesefunktion für das interne Steuerregister
7	SDI	Serielle Dateneingabe. 0~VDD V Digitaleingang. Dieser Pin ist ein 4-adriger serieller Datenstrombus.
8	SCLK	Serieller Takteingang. 0~VDD V Digitaleingang. Dieser Pin bietet eine serielle 4-Draht-Datentaktfunktion.
9	nSEL	Eingangspin für die Auswahl der seriellen Schnittstelle. 0~VDD V Digitaleingang. Dieser Pin bietet die Auswahl-/Aktivierungsfunktion für den seriellen 4-Draht-Datenbus. Dieses Signal wird auch verwendet, um den Burst-Lese-/Schreibmodus anzuzeigen.
10	nIRQ	Ausgabe unterbrechen
11	SDN	Chip-Aktivierungsstift. 0~VDD V Digitaleingang. SDN=0 in allen Modi außer Shutdown-Modus. Bei SDN=1 wird der Chip vollständig heruntergefahren und der Inhalt des Registers geht verloren.
12	GND	Stromerde
13	GND	Stromerde
14	AMEISE	Mit 50-Ohm-Koaxialantenne verbinden

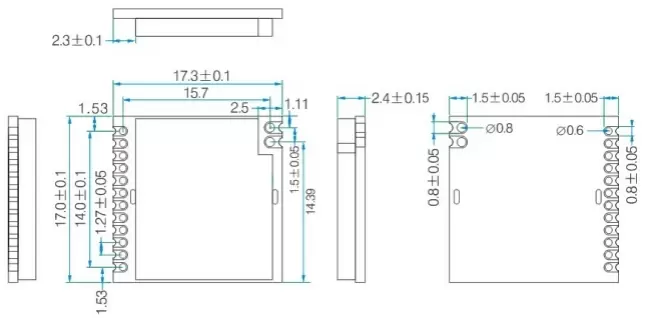

Mechanische Abmessungen des 868-MHz-HF-Moduls RF4463PRO
