RF4432PRO: Si4432 433 MHz CE-RED-zertifiziertes HF-Sender- und Empfängermodul

RF4432PRO verfügt über eine extrem niedrige Empfangsempfindlichkeit (-121 dBm), gepaart mit der branchenführenden Ausgangsleistung von +20 dBm, um eine größere Reichweite und eine verbesserte Verbindungsleistung zu gewährleisten.
Das 433-MHz-HF-Sender- und Empfängermodul RF4432PRO verwendet strikt bleifreie Technologie für Produktion und Tests und entspricht den RoHS- und REACH-Standards. Darüber hinaus bietet RF4432PRO den Kunden auch Versionen der CE-RED-Zertifizierung, die den unterschiedlichen Anforderungen der Kundenprodukte gerecht werden können.

Kontaktieren Sie uns

HERUNTERLADEN

Merkmale des HF-Sender- und Empfängermoduls RF4432PRO

Typische Anwendungsschaltung

Typische Anwendungsschaltung des 433-MHz-HF-Sender- und Empfängermoduls RF4432PRO

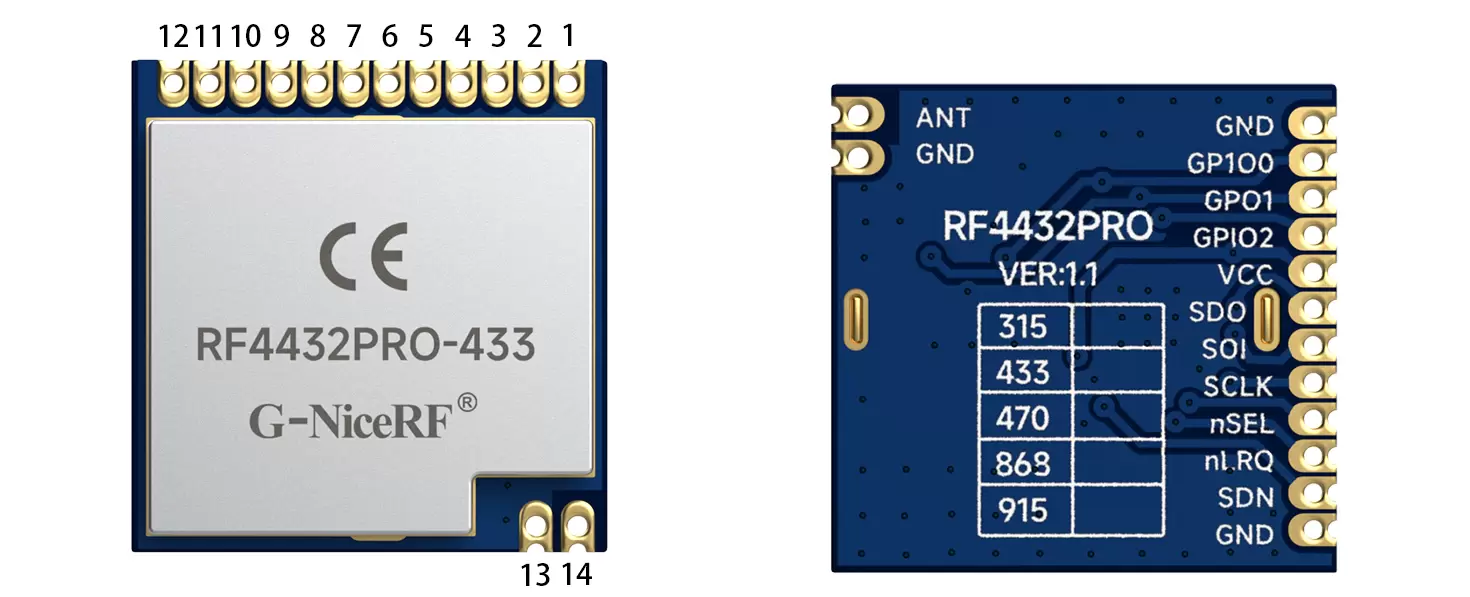

PIN -Definition

Pin -Nr.	Pin -Name	Beschreibung
1	GND	Power Ground
2	Gpio0	Der Kontrollstift des Senderschalters ist im Modul angeschlossen
3	Gpio1	Der Kontrollstift des Senderschalters ist im Modul angeschlossen
4	Gpio2	Schließen Sie direkt mit dem GPIO2 -Pin des Chips an
5	VCC	Positive Stromversorgung 3,3 V
6	SDO	0 ～ VDD V Digital Output bietet eine serielle Readback -Funktion für das interne Steuerregister.
7	SDI	Seriendateneingabe. 0 ～ VDD gegen Digitaleingabe. Dieser Pin ist ein serieller Datenstrombus mit 4-Draht-Seriendaten.
8	Sclk	Serienuhreingang. 0 ～ VDD gegen Digitaleingabe. Dieser Pin bietet eine 4-Draht-serielle Datenuhrfunktion.
9	NSEL	Serielle Schnittstelle Wählen Sie Eingabepin. 0 ～ VDD gegen Digitaleingabe. Dieser PIN enthält die Auswahl/Aktivierung der Funktion für den 4-Draht-Seriendatenbus. Dieses Signal wird auch verwendet, um den Burst -Lese-/Schreibmodus anzuzeigen.
10	Nirq	Ausgang unterbrechen
11	Sdn	Chip aktivieren PIN. 0 ～ VDD gegen Digitaleingabe. SDN = 0 in allen Modi außer dem Abschaltmodus. Wenn SDN = 1 ist, wird der Chip vollständig geschlossen und der Inhalt des Registers geht verloren.
12	GND	Power Ground
13	GND	Power Ground
14	AMEISE	Verbinden Sie sich mit einer 50 -Ohm -Koaxialantenne

Mechanische Abmessungen
