Bestellmodell | Produkttyp |
RF4463PRO-433 | Das Frequenzband für Arbeitszentrum beträgt 433 MHz |
RF4463PRO-433-CE | Das Frequenzband für Arbeitszentrum ist 433 MHz, CE -zertifizierte Version |
RF4463PRO-433-FCC | Das Frequenzband für Arbeitszentrum ist 433 MHz, FCC -zertifizierte Version |
RF4463PRO-490 | Das Frequenzband der Arbeitszentrum ist 490 MHz |
RF4463PRO-868 | Das Frequenzband der Arbeitszentrum beträgt 868 MHz |
RF4463PRO-868-CE | Das Frequenzband der Arbeitszentrum ist 868 MHz, CE -zertifizierte Version |
RF4463PRO-915 | Das Frequenzband der Arbeitszentrum ist 915 MHz, ist FCC und IC bestanden |
Parameter | Min | Typ | Max | Einheit | Zustand |
Arbeitszustand | |||||
Arbeitsspannungsbereich | 1.8 | 3.3 | 3.6 | V | |
Temperaturspannung | -40 | 85 | ℃ | ||
Aktueller Verbrauch | |||||
Strom erhalten | 13.5 | ma | Hochleistungsmodus | ||
Strom erhalten | 10.7 | ma | Niedriger Leistungsmodus | ||
Strom übertragen | 85 | ma | @20dbm | ||
Schlafstrom | <0,1 | ua | |||
RF -Parameter | |||||
Frequenzbereich | 403 | 433 | 463 | MHz | @433MHz |
470 | 490 | 510 | MHz | @490MHz | |
820 | 868 | 880 | MHz | @868MHz, 19dbm | |
900 | 915 | 930 | MHz | @915MHz, 18,5 dbm | |
Modulationsrate | 0,123 | 1000 | Kbps | FSK | |
Ausgangsleistungsbereich | -5 | 20 | DBM | ||
Empfindlichkeit erhalten | -126 | DBM | @Data rate = 500bit / s |
Modulation | (G) FSK |
Chip | SI4463 |
Frequenz | 470 MHz |
Ausgangsleistung | 100 mw |
Schnittstelle | Spi |

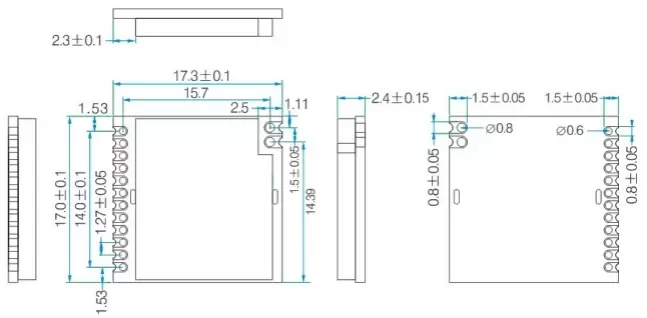

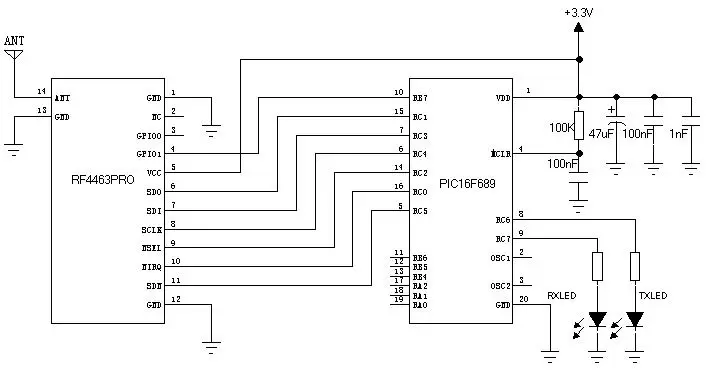

Pin-Nr. | Pin-Name | Beschreibung |
1 | GND | Stromerde |
2 | NC | NC |
3 | GPIO0 | Direkt an den GPIO0-Pin des Chips anschließen |
4 | GPIO1 | Direkt an den GPIO1-Pin des Chips anschließen |
5 | VCC | Positive Stromversorgung 3,3 V |
6 | SDO | 0~VDD V Digitalausgang, bietet serielle Rücklesefunktion für das interne Steuerregister |
7 | SDI | Serielle Dateneingabe. 0~VDD V Digitaleingang. Dieser Pin ist ein 4-adriger serieller Datenstrombus. |
8 | SCLK | Serieller Takteingang. 0~VDD V Digitaleingang. Dieser Pin bietet eine serielle 4-Draht-Datentaktfunktion. |
9 | nSEL | Eingangspin für die Auswahl der seriellen Schnittstelle. 0~VDD V Digitaleingang. Dieser Pin bietet die Auswahl-/Aktivierungsfunktion für den seriellen 4-Draht-Datenbus. Dieses Signal wird auch verwendet, um den Burst-Lese-/Schreibmodus anzuzeigen. |
10 | nIRQ | Ausgabe unterbrechen |
11 | SDN | Chip-Aktivierungsstift. 0~VDD V Digitaleingang. SDN=0 in allen Modi außer Shutdown-Modus. Bei SDN=1 wird der Chip vollständig heruntergefahren und der Inhalt des Registers geht verloren. |
12 | GND | Stromerde |
13 | GND | Stromerde |
14 | AMEISE | Mit 50-Ohm-Koaxialantenne verbinden |
