  • Das 2,4 -GHz -Sender- und Empfängermodul basiert auf dem Funkfrequenzchip von Semtech in den USA. Es verwendet den Modulationsmodus von LORA, der den kurzen Kommunikationsabstand der gewöhnlichen 2,4 -GHz -Module verbessert. Die hohe Penetrationsleistung des 2,4-GHz-Frequenzbandes kombiniert mit der LORA-Modulation ermöglicht es dem Modul, eine hohe Empfindlichkeit und die Fähigkeit zur Umwelt-Anti-Interferenz zu haben. Die gesamte Reihe von Modulen wird in Anwendungen häufig verwendet, die eine Übertragung von 2,4 GHz von großem Distanz erfordern. Die gesamte Serie von Modulen verwendet einen Kristalloszillator von 10 ppm Industriequalität, und das Thelora1280/LORA1281-TCXO-Modul ist auch speziell mit einem höheren Präzisions-Industriegrad von 0,5 ppm TCXO-Temperatur-kompensierter Kristalloszillator ausgestattet, der stabile Frequenzfrequenz-Unterschiede unter härtem Umgebungsumfeld garantiert wie hohe und niedrige Temperatur. Es hat auch die Funktion "Zeit des Fluges", die RF -Fernanwendungen realisieren kann.
  • LORA1281-TCXO verwendet ausschließlich ein Bleiprozess für Produktion und Test und erfüllt ROHS und erreicht Standards.
  • LORA1281-TCXO hat eine CE- und FCC-Zertifizierung erhalten.

★ Die folgenden Parameter werden durch den Anschluss des Instruments an eine 50-Ohm-Kupferachse erreicht. @VCC=3,3V.

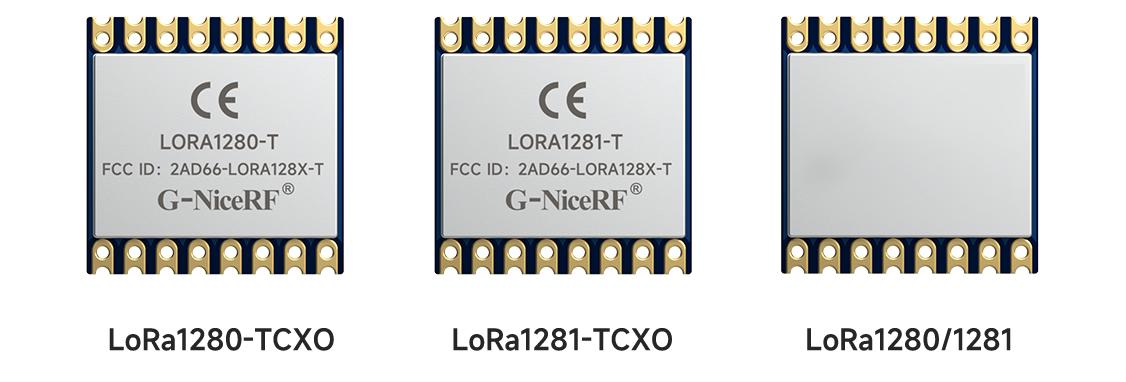

Die drahtlosen Module LoRa1280/Lora1281-TXCO haben die CE- und FCC-Zertifizierung erhalten.

Die drahtlosen Module LoRa1280/Lora1281-TXCO haben die CE- und FCC-Zertifizierung erhalten.

ParameterMin.Typ. Max.EinheitZustand
Betriebszustand
Arbeitsspannung1.83.33.7V
Temperaturbereich-40
85
Aktueller Verbrauch

RX-Strom


< 12
mA@Lora1280-TCXO
TX-Strom
2832mA@Vcc=3,3 V, 12,5 dBm @Lora1280-TCXO
Schlafstrom
< 1
uA
RF-Parameter
Frequenzbereich2400
2500MHz



Datenrate

0,476
202Kbit/s@LoRa
260
1300Kbit/s@FLRC
125
2000Kbit/s@FSK
Ausgangsleistung-18
12.5dBm@VCC=3,3V
Empfangssensibilität
-132
dBmLoRa@0,476 Kbit/s





ZertifizierungFCC ID & CE-rot
SchnittstelleSpi
ChipSX1280/1281
Frequenz2,4 GHz
ModulationLora


Merkmale des 2,4-GHz-Senders und -Empfängers LoRa1281-TCXO

  • Betriebsfrequenzbereich: 2400–2500 MHz
  • Doppelte Zertifizierung durch CE und FCC
  • Betriebstemperaturbereich: -40 bis +85 °C
  • Datenübertragungsrate: @LoRa=0,476-202 Kbit/s
  • Maximale Ausgangsleistung: 12,5 dBm
  • Paketkommunikationsmodus (Empfang von FiFo 256 Bytes)
  • Hochpräziser Quarzoszillator (0,5 ppm TCXO/10 ppm)
  • Betriebsspannungsbereich: 1,8–3,7 V
  • Empfindlichkeit bis zu -132 dBm@LoRa
  • LoRa FLRC FSK-Modulation



Anwendungen des 2,4-GHz-Senders und -Empfängers LoRa1281-TCXO

  • Drahtlose Fernbedienung
  • Intelligentes Zuhause
  • Tag-Leser
  • Spielzeugkontrolle
  • Reifendrucküberwachung
  • Gesundheitsüberwachung

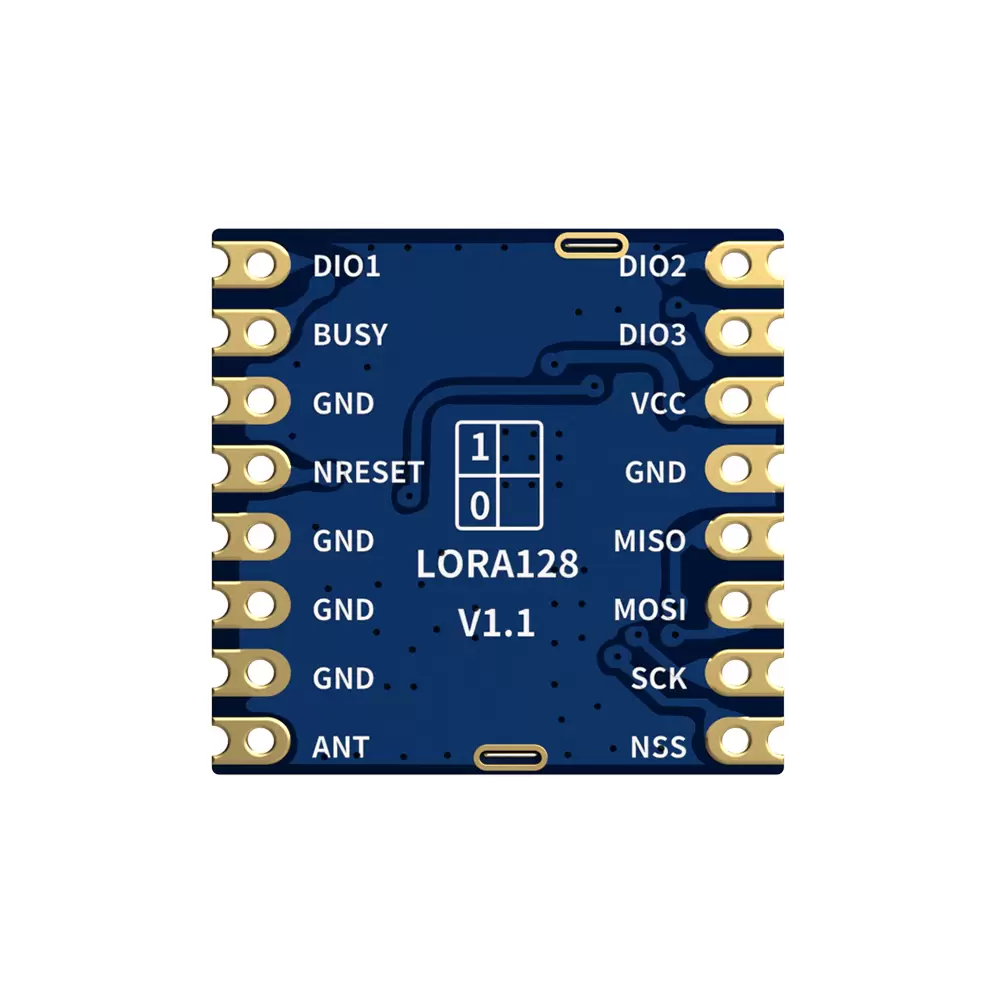

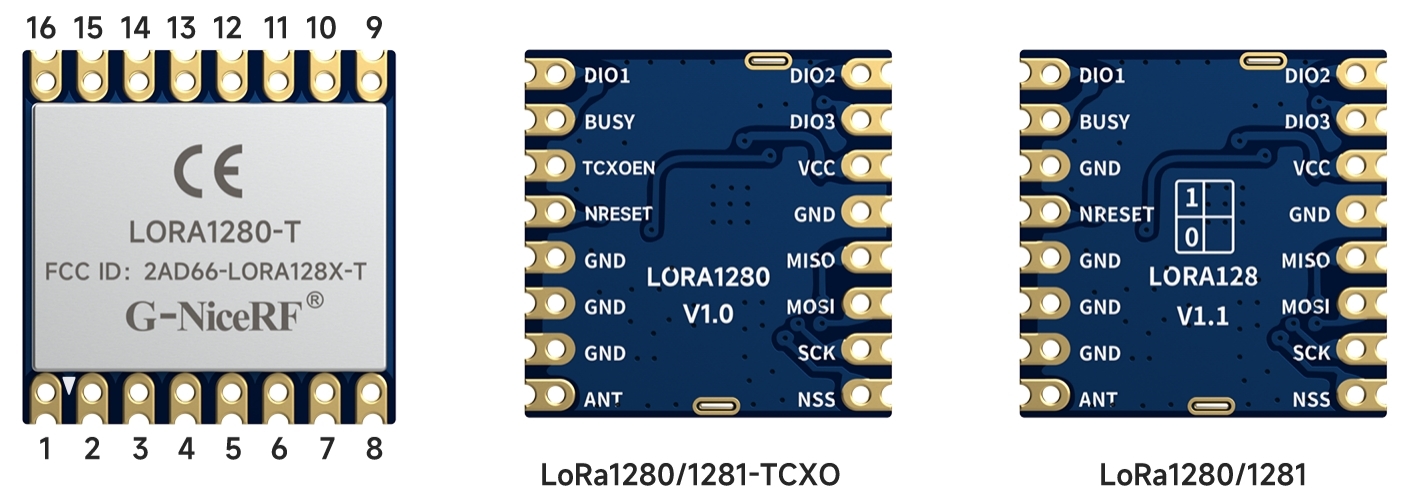

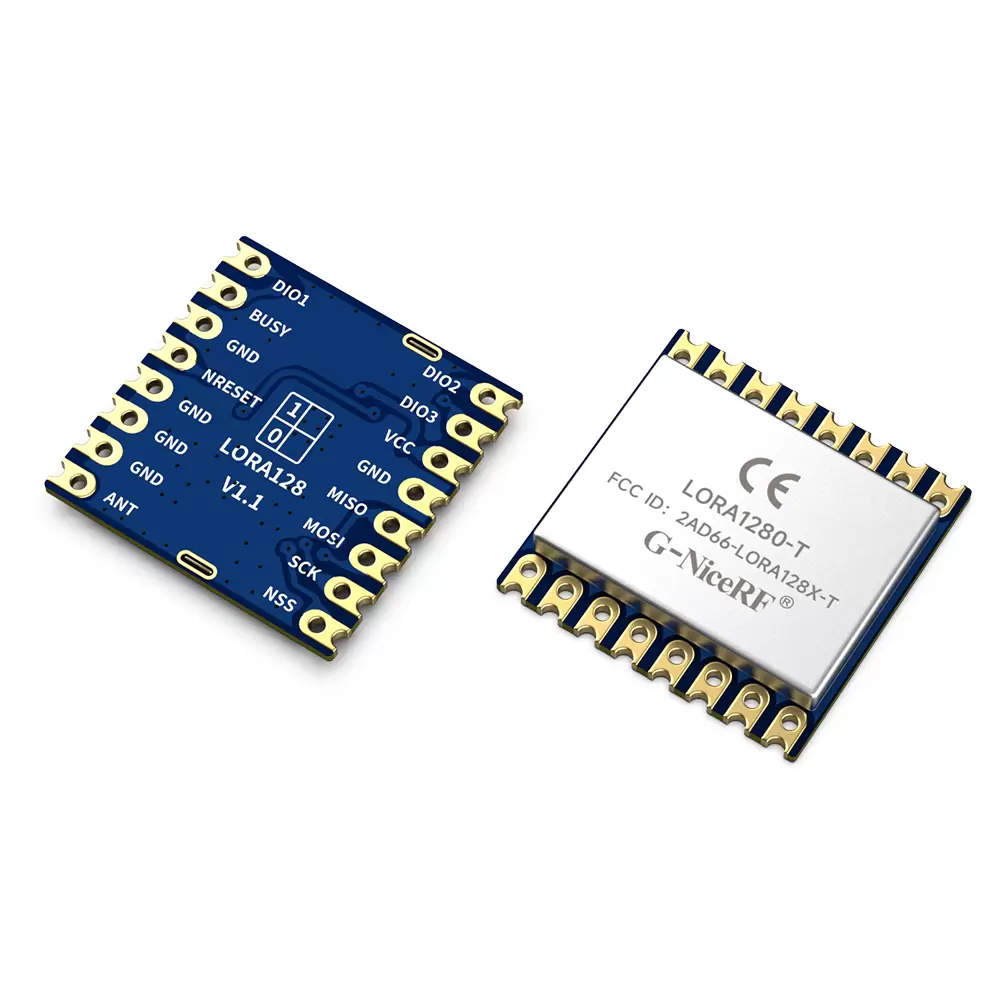

Pin-NrPin-NameBeschreibung
  1  DIO2Direkt mit dem Chip-Pin verbunden, konfigurierbarer Allzweck-IO (Einzelheiten finden Sie in der Chip-SX1280/1281-Spezifikation)
  2  DIO3Direkt mit dem Chip-Pin verbunden, konfigurierbarer Allzweck-IO (Einzelheiten finden Sie in der Chip-SX1280/1281-Spezifikation)
3VCCAngeschlossen an den Pluspol des Netzteils (1,8-3,7V)
4GNDAn den Minuspol angeschlossen
5MISOSPI-Datenausgangspin
6MOSISPI-Dateneingangspin
7SCKSPI-Takteingangspin
8NSSModulchip-Auswahlpin
9AMEISEMit 50-Ohm-Koaxialantenne verbinden
10,11,12GNDAn den Minuspol angeschlossen
13NRESETChip-Reset-Trigger-Pin, aktiv niedrig
Hinweis: Bei Lora1280- und Lora1281-Modulen ist PIN 14 GND
14GNDAn den Minuspol angeschlossen
Hinweis: Beim Lora1280-TCXO-Modul ist PIN 14 TCXOEN
  14  TCXOENTCXO einschalten: 1. TCXOEN-Pin auf hohen Pegel stellen, bevor SX1280 zurückgesetzt wird; 2. Warten Sie mindestens 3 ms, um auf den TCXO-Start zu warten. 3. Während der Verwendung des 1280-Moduls muss TCXOEN auf hohem Niveau bleiben; Schalten Sie TCXO aus (wenn das Modul in den Ruhemodus wechseln muss): 1. Rufen Sie die Funktion SetSleep() auf, um das Modul in den Ruhemodus zu versetzen. 2. Verzögern Sie mindestens 1 ms, um auf den Ruhezustand des Moduls zu warten. 3. Drehen Sie den TCXOEN-Pin auf einen niedrigen Pegel, um TCXO auszuschalten.
15BESCHÄFTIGTStatusanzeigestift (Einzelheiten siehe SX1280/1281-Spezifikation)
  16  DIO1Direkt mit dem Chip-Pin verbunden, konfigurierbare Allzweck-E/A (Einzelheiten finden Sie in der Chip-SX1280/1281-Spezifikation))

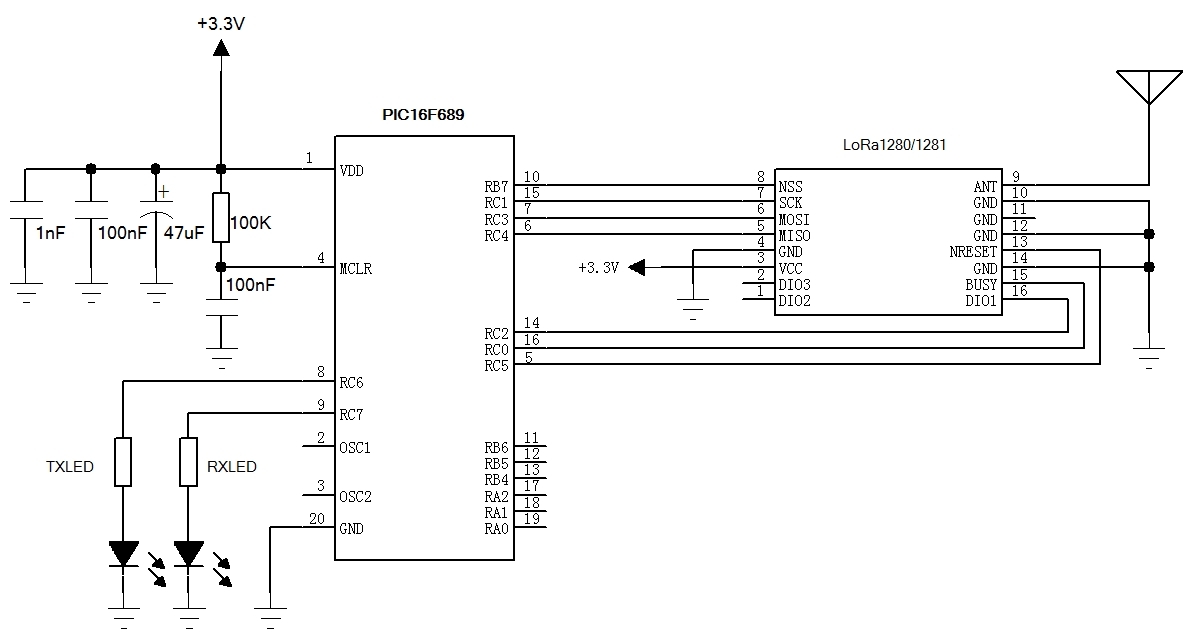

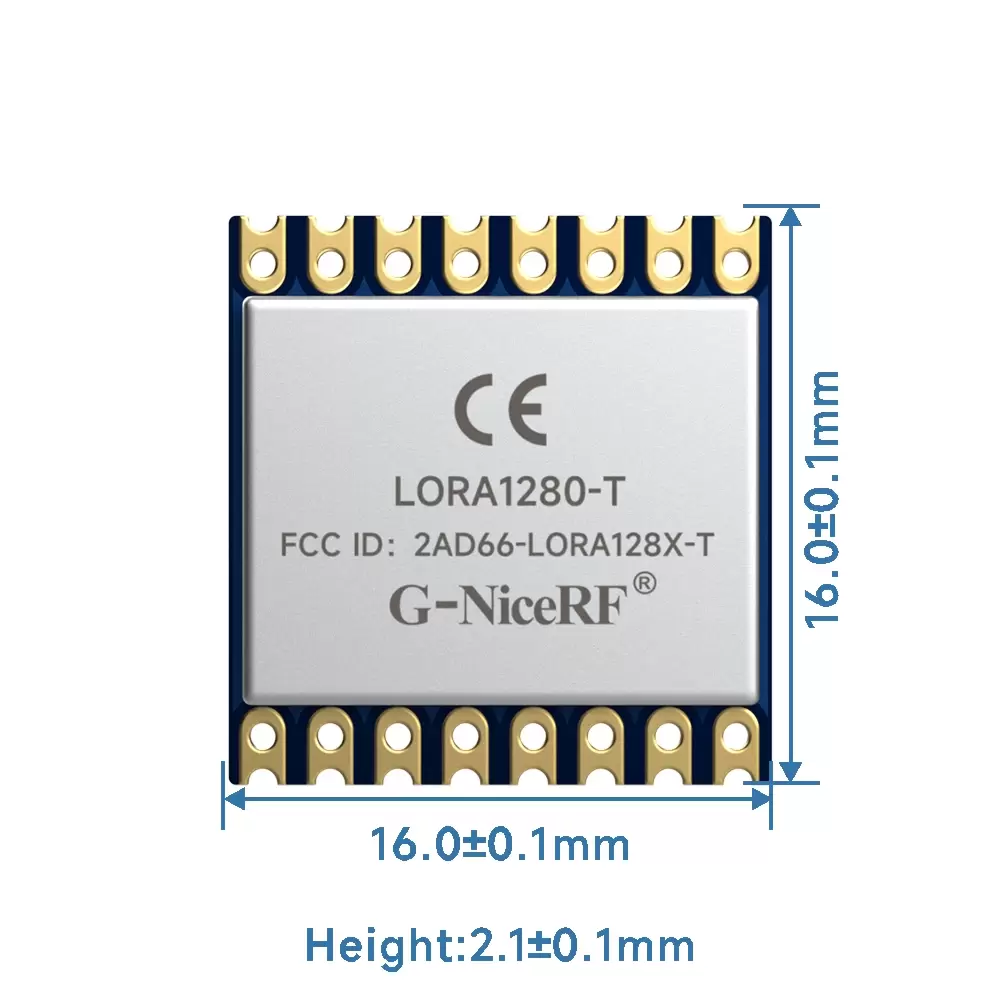

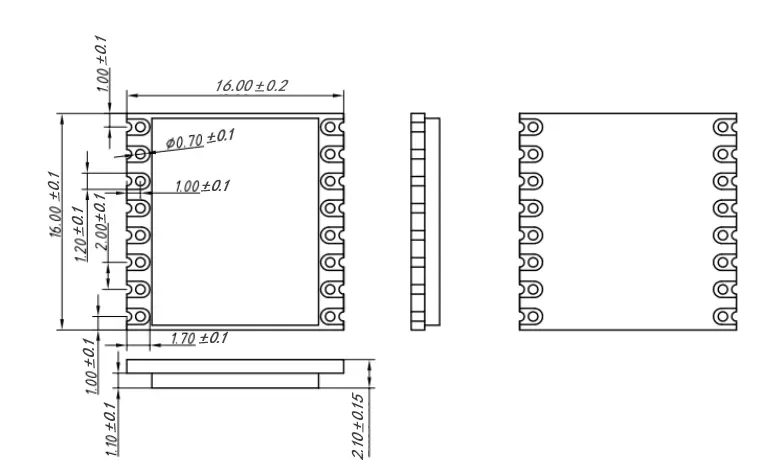

Mechanische Abmessungen von 2,4 GHz-Sender- und Empfängermodul LORA1280-TCXO
