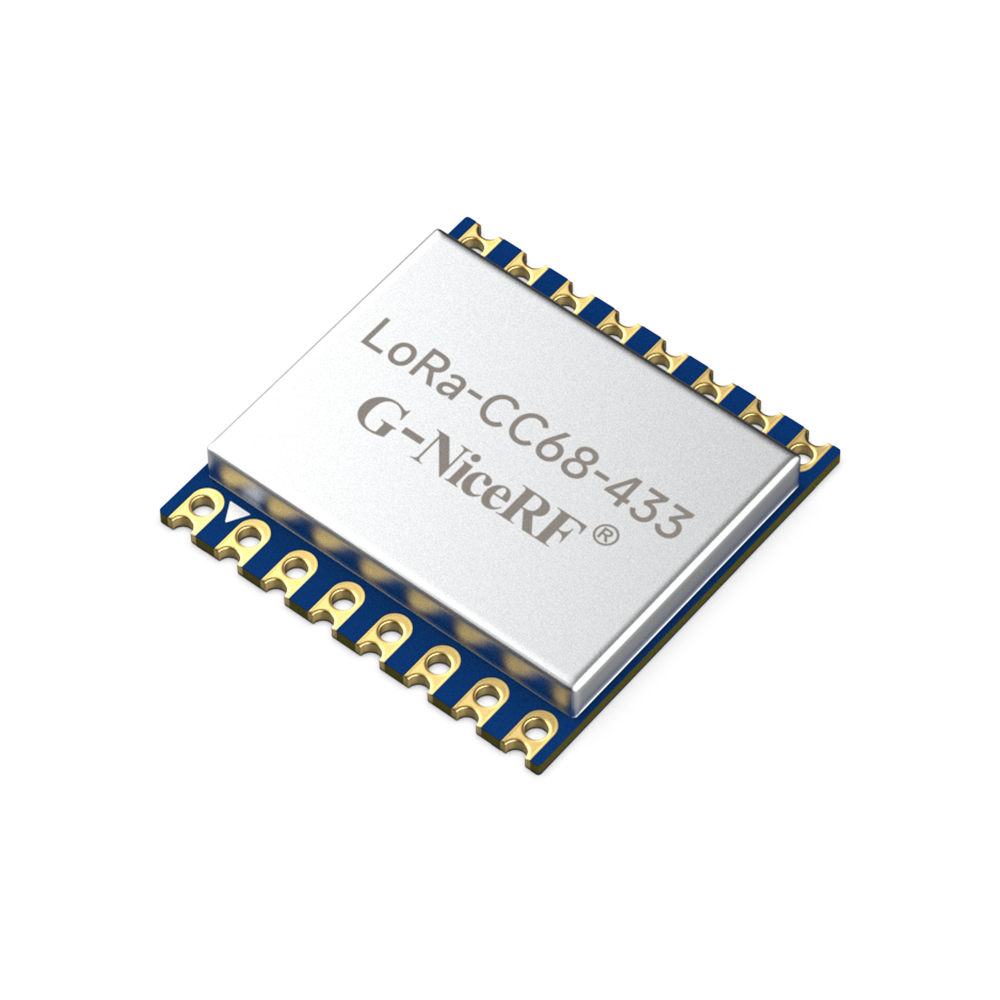

LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port
LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port

LoRa-CC68: 433/470/490-MHz-Modul basierend auf LLCC68 mit SPI-Port

  • Das LoRa-CC68-LoRa-Modul verwendet das LLCC68-Gerät von Semtech und den hochpräzisen Quarzoszillator von Industrial, wodurch das Modul einen extrem niedrigen Empfangsstrom, einen niedrigen Schlafstrom und eine gute Empfindlichkeit von -129 dBm aufweist. Mit dem integrierten 64-kHz-Oszillator kann der externe Mikrocontroller bei geringem Stromverbrauch regelmäßig aktiviert werden. Der Antennenschalter des Moduls ist integriert und wird vom HF-Chip gesteuert, wodurch die Ressourcen der externen MCU geschont werden. Darüber hinaus verfügt LoRa-CC68 über eine kompakte Größe und eine Ausgangsleistung von 22 dBm (160 mW), was große Vorteile bei IoT- und batteriebetriebenen Anwendungen bietet.
  • LoRa-CC68 wird ausschließlich mit bleifreien Verfahren hergestellt und getestet und entspricht den RoHS- und REACH-Standards.
  • LoRa-CC68 hat die CE-RED-Zertifizierung bei 868 MHz und die FCC-ID-Zertifizierung bei 915 MHz erhalten.
Kontaktieren Sie uns
HERUNTERLADEN

★Hinweis: Das standardmäßige Versandmodul verwendet einen industriellen Quarzoszillator mit 10 ppm. Der TCXO-Quarzoszillator ist optional für besondere Anforderungen:

ParameterMin.Typ.Max.EinheitZustand
Betriebszustand
Arbeitsspannung1.83.33.7V
Temperaturbereich-402585℃
Aktueller Verbrauch
RX-Strom
< 5
mAQuarzoszillator mit 10 ppm

< 6,5
mA@TCXO-Kristall
TX-Strom
< 130
mA@868MHz @915MHz

< 110
mA@433MHz @490MHz
Schlafstrom
1.9
uAOFF-Modus (SLEEP-Modus mit Kaltstart) Alle Blöcke ausgeschaltet

2.3
uASLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration bleibt erhalten

2.9
uASLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration beibehalten + RC64k

0,56
mASTDBY_RC-Modus, RC13M, XOSC AUS

2,35
mASTDBY_XOSC-Modus, XOSC EIN
RF-Parameter
Frequenzbereich400433450MHz@433MHz
470490510MHz@490 MHz
848868888MHz@868MHz
900915940MHz@915MHz
Ausgangsleistung-1522
dBm
Empfangssensibilität
-129
dBm@LoRa BW=250KHz_SF = 10_CR=4/5


Merkmale des  LLCC68  LoRa-Moduls LoRa-CC68

  • Frequenzbereich: 433/490/868/915 MHz (anpassbar 150–960 MHz).
  • Empfindlichkeit: -129 dBm @LoRa
  • Maximale Ausgangsleistung: 22 dBm (160 mW)
  • Hochpräziser Quarzoszillator in Industriequalität
  • LoRa,(G)FSK
  • 255 Byte FiFo
  • Datenrate: 0,6–300 Kbit/s bei FSK, 1,76–62,5 Kbit/s bei LoRa

Anwendungen des LLCC68  LoRa-Moduls  LoRa-CC68

  • Industrielle Zählerablesung
  • Verwaltung von Parkplatzsensoren
  • Industrielle Automatisierung
  • Landwirtschaftlicher Sensor
  • Intelligente Stadt
  • Fernbedienung
  • Straßenlaternen
  • Logistikmanagement
  • Umweltsensor
  • Gesundheitsprodukte
  • Sicherheitsprodukte
  • Lagerverwaltung


Merkmale des  LLCC68  LoRa-Moduls LoRa-CC68

  • Frequenzbereich: 433/490/868/915 MHz (anpassbar 150–960 MHz).
  • Empfindlichkeit: -129 dBm @LoRa
  • Maximale Ausgangsleistung: 22 dBm (160 mW)
  • Hochpräziser Quarzoszillator in Industriequalität
  • LoRa,(G)FSK
  • 255 Byte FiFo
  • Datenrate: 0,6–300 Kbit/s bei FSK, 1,76–62,5 Kbit/s bei LoRa

Anwendungen des LLCC68  LoRa-Moduls  LoRa-CC68

  • Industrielle Zählerablesung
  • Verwaltung von Parkplatzsensoren
  • Industrielle Automatisierung
  • Landwirtschaftlicher Sensor
  • Intelligente Stadt
  • Fernbedienung
  • Straßenlaternen
  • Logistikmanagement
  • Umweltsensor
  • Gesundheitsprodukte
  • Sicherheitsprodukte
  • Lagerverwaltung

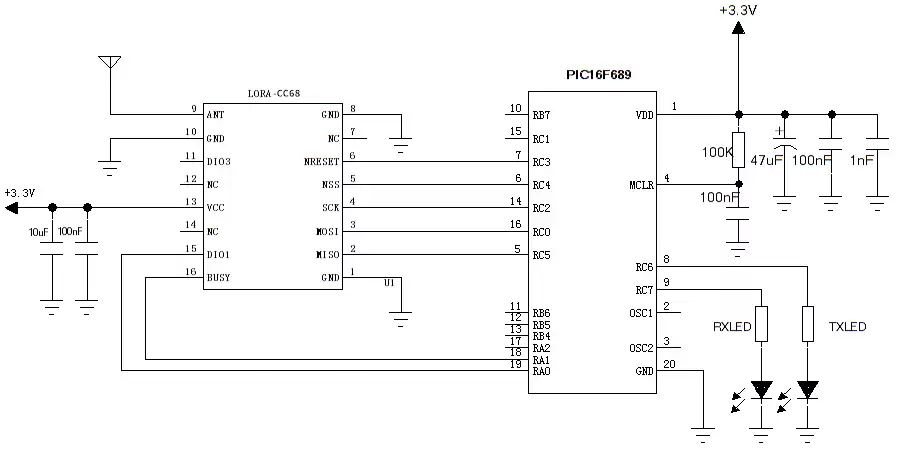

Typische Anwendungsschaltung des LLCC68 LoRa-Moduls LoRa-CC68

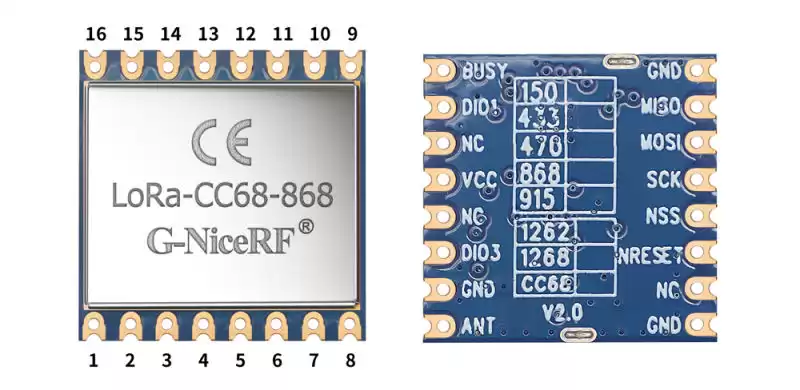

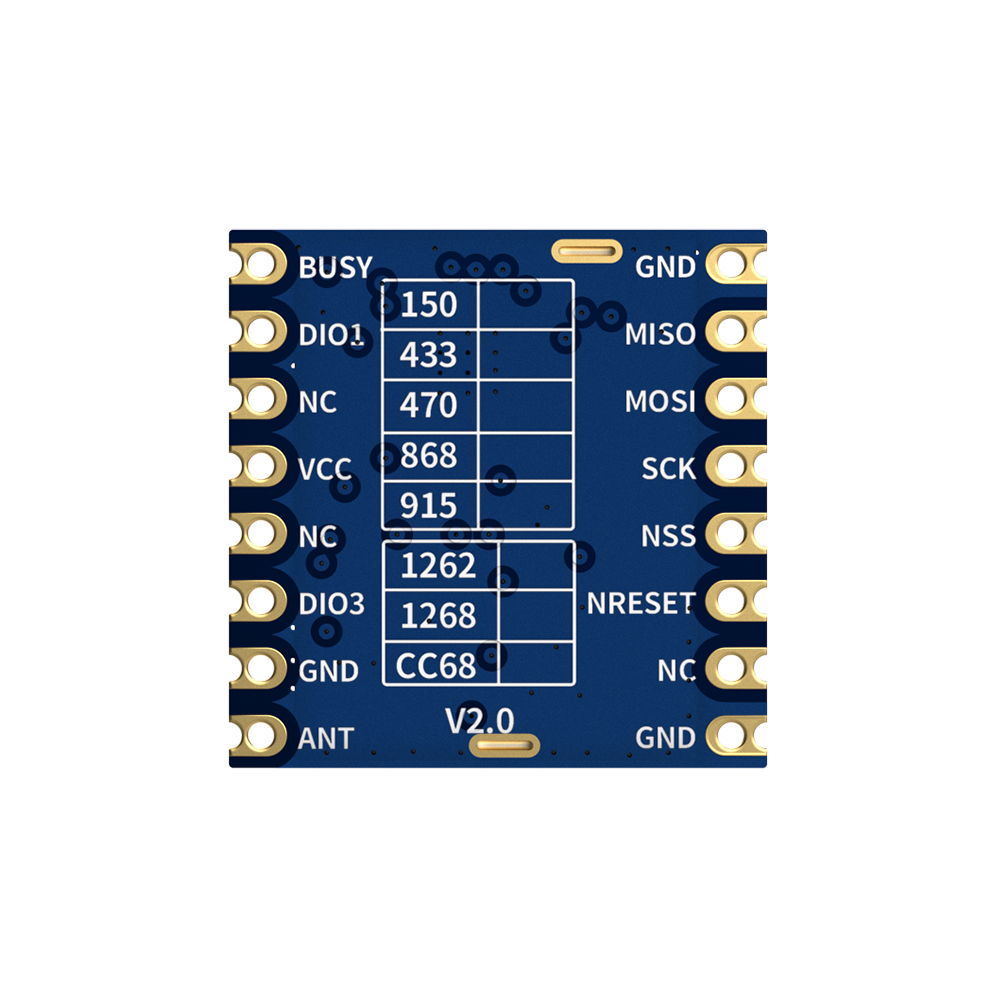

Pins des LLCC68 LoRa-Moduls LoRa-CC68

Pin-Nr.Pin-NameBeschreibung
1GNDStrommasse
2MISOSPI-Ausgabe
3MOSISPI-Eingang
4SCKSerielle Uhr
5NSSSPI-Aktivierung
6NRESETEingang zurücksetzen
7、12、14NCLeer
8GNDStromerde
9AMEISEMit 50-Ohm-Antenne verbinden
10GNDStromerde
11DIO3Kann als Interrupt-Signalanzeige angepasst werden, Details im Chip-Datenblatt
(Hinweis: Ausgang zur Steuerung von TCXO, wenn TCXO-Quarz verwendet wird)
13VCCStromversorgung (Standard 3,3 V)
15DIO1Kann als Interrupt-Signalanzeige angepasst werden, Details im Chip-Datenblatt
16BESCHÄFTIGTWird zur Statusanzeige verwendet. Einzelheiten finden Sie im Datenblatt

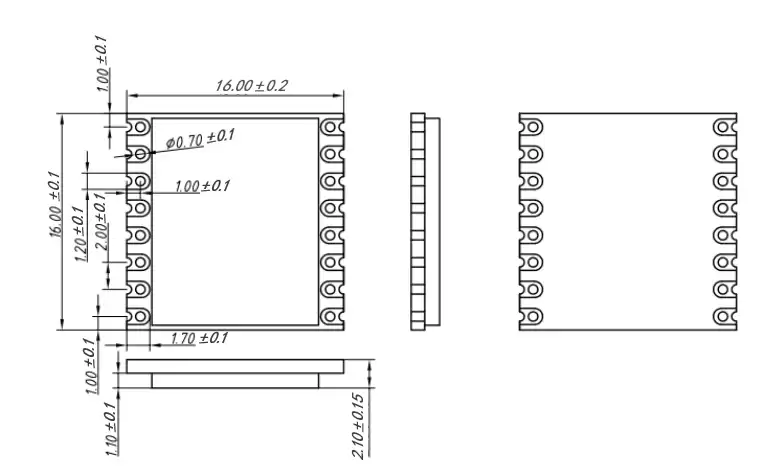

Mechanische Abmessungen des LLCC68 LoRa-Moduls LoRa-CC68
