Das LoRa-Modul CC68-C1 nutzt das LLCC68-Gerät von Semtech und den hochpräzisen Quarzoszillator von Industrial, wodurch das Modul einen extrem niedrigen Empfangsstrom, einen niedrigen Ruhestrom und eine gute Empfindlichkeit von -129 dBm aufweist. Mit dem integrierten 64-kHz-Oszillator kann der externe Mikrocontroller bei geringem Stromverbrauch regelmäßig aktiviert werden. Der Antennenschalter des Moduls ist integriert und wird vom RF-Chip gesteuert, wodurch die Ressourcen der externen MCU geschont werden. Darüber hinaus verfügt der CC68-C1 über eine kompakte Größe und eine Ausgangsleistung von 22 dBm (160 mW), was große Vorteile bei IoT- und batteriebetriebenen Anwendungen bietet.
CC68-C1 wird ausschließlich mit bleifreien Verfahren hergestellt und getestet und entspricht den RoHS- und REACH-Standards.
Außerdem hat CC68-C1 die CE-RED-Zertifizierung bei 868 MHz und die FCC IC-Zertifizierung bei 915 MHz erhalten.

Kontaktieren Sie uns

HERUNTERLADEN

★Hinweis: Das standardmäßige Versandmodul verwendet einen industriellen Quarzoszillator mit 10 ppm. Der TCXO-Quarzoszillator ist optional für besondere Anforderungen:

Parameter	Min.	Typ.	Max.	Einheit	Zustand
Betriebszustand (Vcc = 3,3 V, ANT bei 50 Ohm)
Arbeitsspannung	1.8	3.3	3.7	V
Temperaturbereich	-40	25	85	℃
Aktueller Verbrauch
RX-Strom		< 5		mA	Quarzoszillator mit 10 ppm
TX-Strom		< 130		mA	@868MHz @915MHz
TX-Strom		< 110		mA	@433MHz @490MHz
Schlafstrom		1.9		uA	OFF-Modus (SLEEP-Modus mit Kaltstart) Alle Blöcke ausgeschaltet
		2.3		uA	SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration bleibt erhalten
		2.9		uA	SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration beibehalten + RC64k
		0,56		mA	STDBY_RC-Modus, RC13M, XOSC AUS
		2,35		mA	STDBY_XOSC-Modus, XOSC EIN
RF-Parameter
Frequenzbereich	400	433	450	MHz	@433MHz
	470	490	510	MHz	@490 MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	@915MHz
Ausgangsleistung	-15	22		dBm
Empfangssensibilität		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Schnittstelle	SPI
Chip	LLCC68
Frequenz	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation	LoRa
Ausgangsleistung	160 mW
Zertifizierung	FCC-ID, CE-RED

Merkmale des LLCC68 LoRa-Moduls CC68-C1

Frequenzband: 433/490/868/915 MHz (anpassbar 150–960 MHz)
Empfindlichkeit: -129 dBm @LoRa
Maximale Ausgangsleistung: 22 dBm (160 mW)
Hochpräziser Quarzoszillator in Industriequalität
LoRa,(G)FSK
255 Byte FiFo
Datenrate: 0,6–300 Kbit/s bei FSK, 1,76–62,5 Kbit/s bei LoRa

Anwendungen des LLCC68 LoRa-Moduls CC68-C1

Industrielle Zählerablesung
Verwaltung von Parkplatzsensoren
Industrielle Automatisierung
Landwirtschaftlicher Sensor
Intelligente Stadt
Fernbedienung
Straßenlaternen
Logistikmanagement
Umweltsensor
Gesundheitsprodukte
Sicherheitsprodukte
Lagerverwaltung

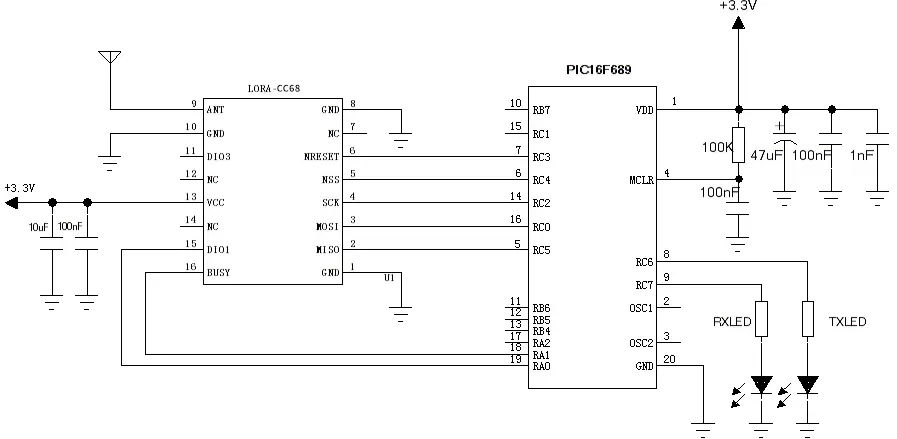

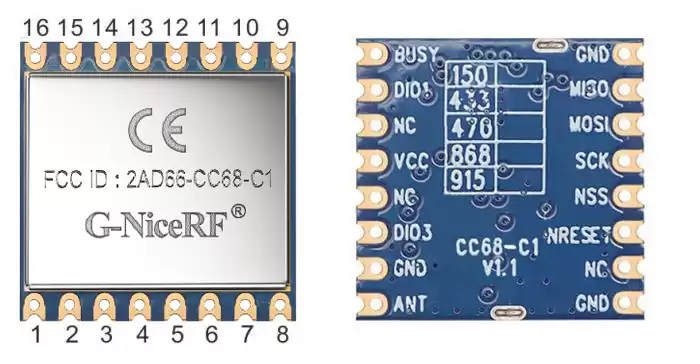

Pins des LLCC68 LoRa-Moduls CC68-C1

Pin-Nr.	Pin-Name	Beschreibung
1	GND	Strommasse
2	MISO	SPI-Ausgabe
3	MOSI	SPI-Eingang
4	SCK	Serielle Uhr
5	NSS	SPI-Aktivierung
6	NRESET	Eingang zurücksetzen
7、12、14	NC	Leer
8	GND	Stromerde
9	AMEISE	Mit 50-Ohm-Antenne verbinden
10	GND	Stromerde
11	DIO3	Kann als Interrupt-Signalanzeige angepasst werden, Details im Chip-Datenblatt (Hinweis: Ausgang zur Steuerung von TCXO, wenn TCXO-Quarz verwendet wird)
13	VCC	Stromversorgung (Standard 3,3 V)
15	DIO1	Kann als Interrupt-Signalanzeige angepasst werden, Details im Chip-Datenblatt
16	BESCHÄFTIGT	Wird zur Statusanzeige verwendet. Einzelheiten finden Sie im Datenblatt

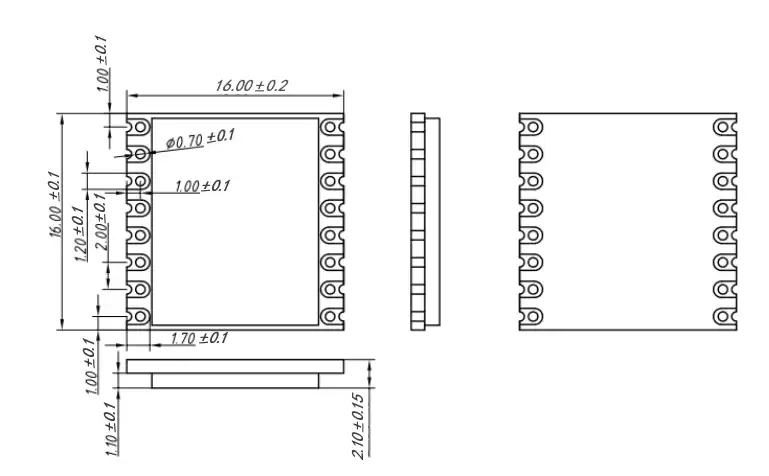

Mechanische Abmessungen des LLCC68 LoRa-Moduls CC68-C1
