LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz
LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz

LoRa1276-C1-868: SX1276 868 MHz 100 mW CE-RED-zertifiziertes LoRa-Modul mit ESD-Schutz

  • Einzelheiten finden Sie im Anhang Lora1276-C1-868 CE RED.rar.
  • Das LoRa-Modul LoRa1276-C1 integriert den Semtech RF-Transceiver-Chip SX1276, der die LoRa Spread Spectrum-Modulationsfrequenzsprungtechnik nutzt. Seine Kommunikationsreichweite und Empfangsempfindlichkeit sind deutlich besser als bei der aktuellen FSK- und GFSK-Modulation. Mehrfachsignale beeinflussen sich selbst in Umgebungen mit hoher Frequenz nicht gegenseitig.
  • LoRa1276-C1 verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und REACH-Standards.
  • LoRa1276-C1-868 hat die CE-RED-Zertifizierung erhalten.
Kontaktieren Sie uns
HERUNTERLADEN
Parameter Mindest Typ.  Max. Einheit Zustand
Betriebszustand
Betriebspannung  1.8 3.3 3.7 V
Temperaturbereich -40   85 °C
Stromverbrauch
RX-Strom   10.8   mA
TX-Strom   120   mA @20dBm
Schlafstrom   1   uA
HF-Parameter

Frequenzbereich

 848 868 888 MHz @868MHz



Datenrate

 1.2   300 Kbps FSK
0,018   37,5 Kbps LoRa
Ausgangsleistung  -1   20 dBm



Empfangsempfindlichkeit

   -123   dBm @FSK-Daten = 1,2 kbps, Fdev = 10 kHz
  -139   dBm @LoRa BW=125KHz_SF = 12_CR=4/5
Schnittstelle SPI
Chip SX1276
Frequenz 868 MHz
Modulation LoRa
Ausgangsleistung 100 mW
Zertifizierung CE-RED

Funktionen des LoRa-Moduls LoRa1276-C1

  • Frequenzbereich: 868 MHz (anpassbar 137–1020 MHz)
  • Empfindlichkeit: -139dBm @Lora
  • Maximale Ausgangsleistung: 20 dBm
  • Niedriger RX-Strom: 10,8 mA
  • Ruhestrom < 1,5 uA
  • Datenübertragungsrate: @FSK, 1,2–300 Kbit/s
  • @Lora, 0,018–37,5 Kbps
  • Ausgezeichnete Blockierfestigkeit
  • Lora-, FSK-, GFSK-Modulationsmodus
  • Integrierter ESD-Schutz
  • 127 dB Dynamikbereich RSSI
  • Paket-Engine bis zu 256 Bytes mit FiFo und CRC
  • Eingebauter Temperatursensor
  • Betriebstemperaturbereich: -40 ~ +85 °C

Anwendungen des LoRa-Moduls LoRa1276-C1

  • Zählerfernauslesung
  • Industrielle Steuerung
  • Fernerkundung der Hausautomation
  • Spielzeugkontrolle
  • Sensornetzwerk
  • Reifendrucküberwachung
  • Drahtlose PC-Peripheriegeräte
  • Gesundheitsüberwachung

Anwendungsschaltung des drahtlosen LoRa-Moduls LoRa1276-C1-868


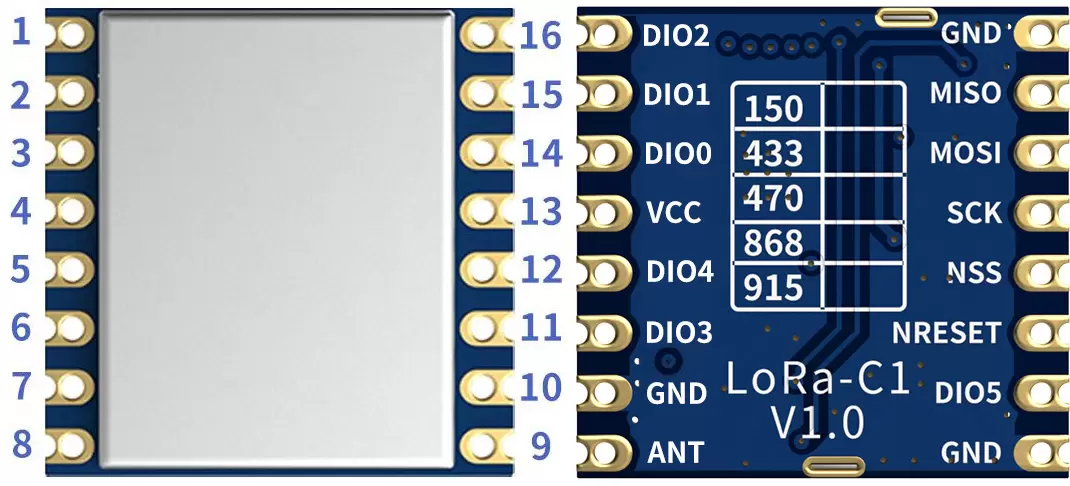

Pin-Definition des drahtlosen LoRa-Moduls LoRa1276-C1-868

Pin-Nr.Pin-NameBeschreibung
1MasseStromerdung
2MISOSPI-Ausgang für SPI-Daten
3MOSISPI-Eingang für SPI-Daten
4SCKSerieller Takt für SPI-Schnittstelle
5NSSSPI aktivieren
6NRESETReset-Eingang
7DIO5Digitaler E/A, anpassbar
8MasseStromerdung
9AMEISEAnschluss mit 50 Ohm Koaxialantenne
10MasseStromerdung
11DIO3Digitaler E/A, anpassbar
12DIO4Digitaler E/A, anpassbar
13VCCAngeschlossene Stromversorgung (Standard 3,3 V)
14DIO0Digitaler E/A, anpassbar
15DIO1Digitaler E/A, anpassbar
16DIO2Digitaler E/A, anpassbar

Mechanische Abmessungen des drahtlosen LoRa-Moduls LoRa1276-C1-868.
