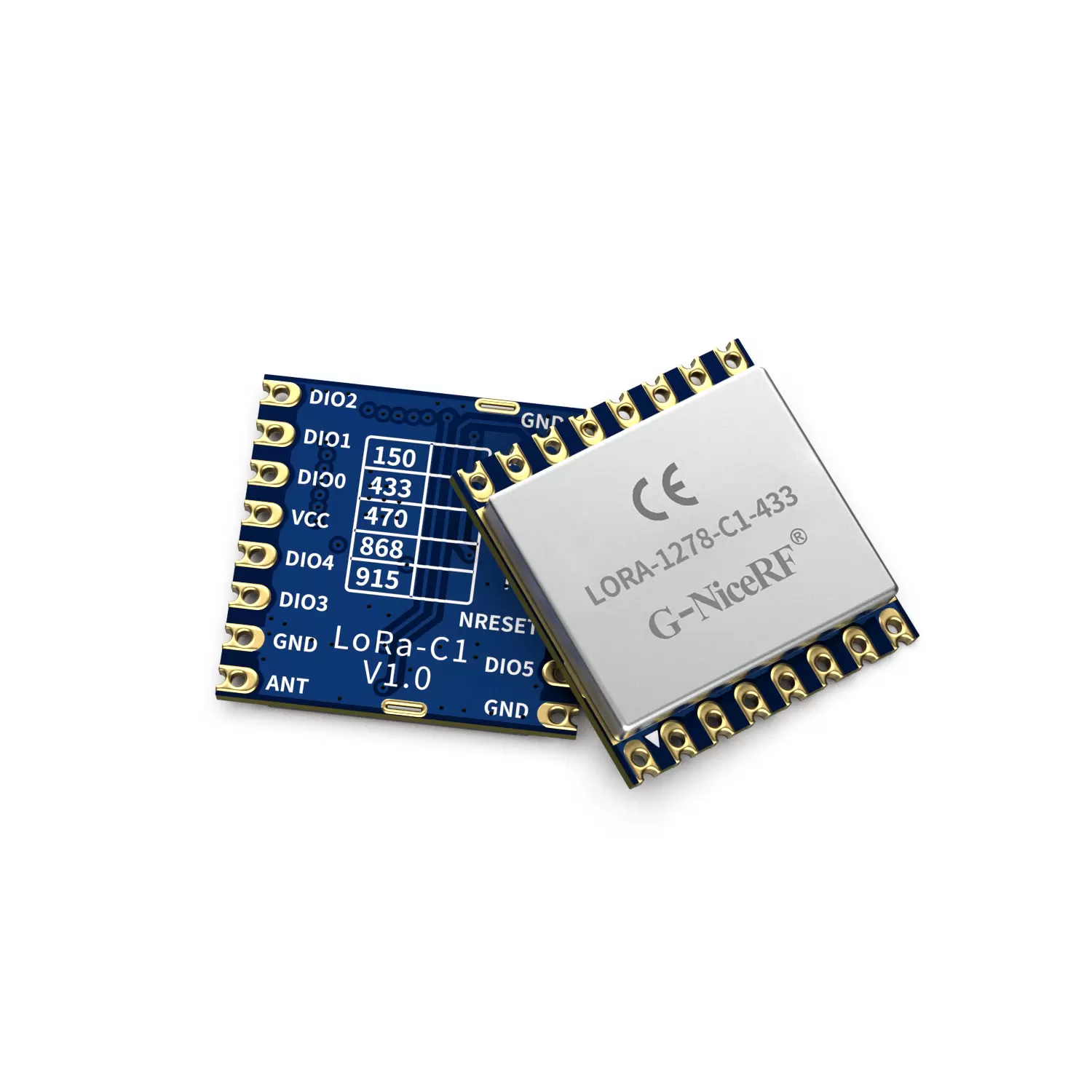

LoRa1278-C1: 433/490 MHz SX1278 LoRa-Modul mit SPI-Frontend-Modul und ESD-Schutz
- Das LoRa-Modul LoRa1278-C1 integriert den Semtech-HF-Transceiver-Chip SX1278, der die Frequenzsprungtechnik der LoRa-Spread-Spectrum-Modulation verwendet. Seine Kommunikationsentfernung und Empfangsempfindlichkeit sind viel besser als die aktuelle FSK- und GFSK-Modulation. Mehrere Signale beeinflussen sich gegenseitig nicht, auch nicht in Umgebungen mit hoher Frequenz. Es verfügt über eine starke Anti-Interferenz-Leistung. Der Antennenschalter ist integriert und wird vom Chip gesteuert. Aufgrund der kompakten Größe und der Ausgangsleistung von 100 MW kann es häufig in der drahtlosen Zählerablesung, der industriellen Fernsteuerung und anderen Branchen eingesetzt werden.
- LoRa1278-C1 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
| Parameter | Min | Typ. | Max. | Einheit | Zustand |
| Betriebsbedingung | |||||
| Arbeitsspannung | 1.8 | 3.3 | 3.7 | V | |
| Temperaturbereich | -40 | 85 | ° C | ||
| Aktueller Verbrauch | |||||
| RX -Strom | 10.8 | ma | |||
| TX -Strom | 120 | ma | @20dbm | ||
| Schlafstrom | 1 | ua | |||
| RF -Parameter | |||||
| Frequenzbereich | 403 | 433 | 463 | MHz | @433MHz |
| 470 | 490 | 510 | MHz | @490MHz | |
| Datenrate | 1.2 | 300 | Kbps | FSK | |
| 0,018 | 37,5 | Kbps | Lora | ||
| Ausgangsleistung | -1 | 20 | DBM | ||
| Empfindlichkeit erhalten | -123 | DBM | @Fsk data = 1,2kbps, fdev = 10 kHz | ||
| -139 | DBM | @Lora bw = 125kHz_sf = 12_cr = 4/5 | |||
| Schnittstelle | Spi |
| Chip | SX1278 |
| Frequenz | 433 MHz, 470 MHz |
| Modulation | Lora |
| Ausgangsleistung | 100 mw |

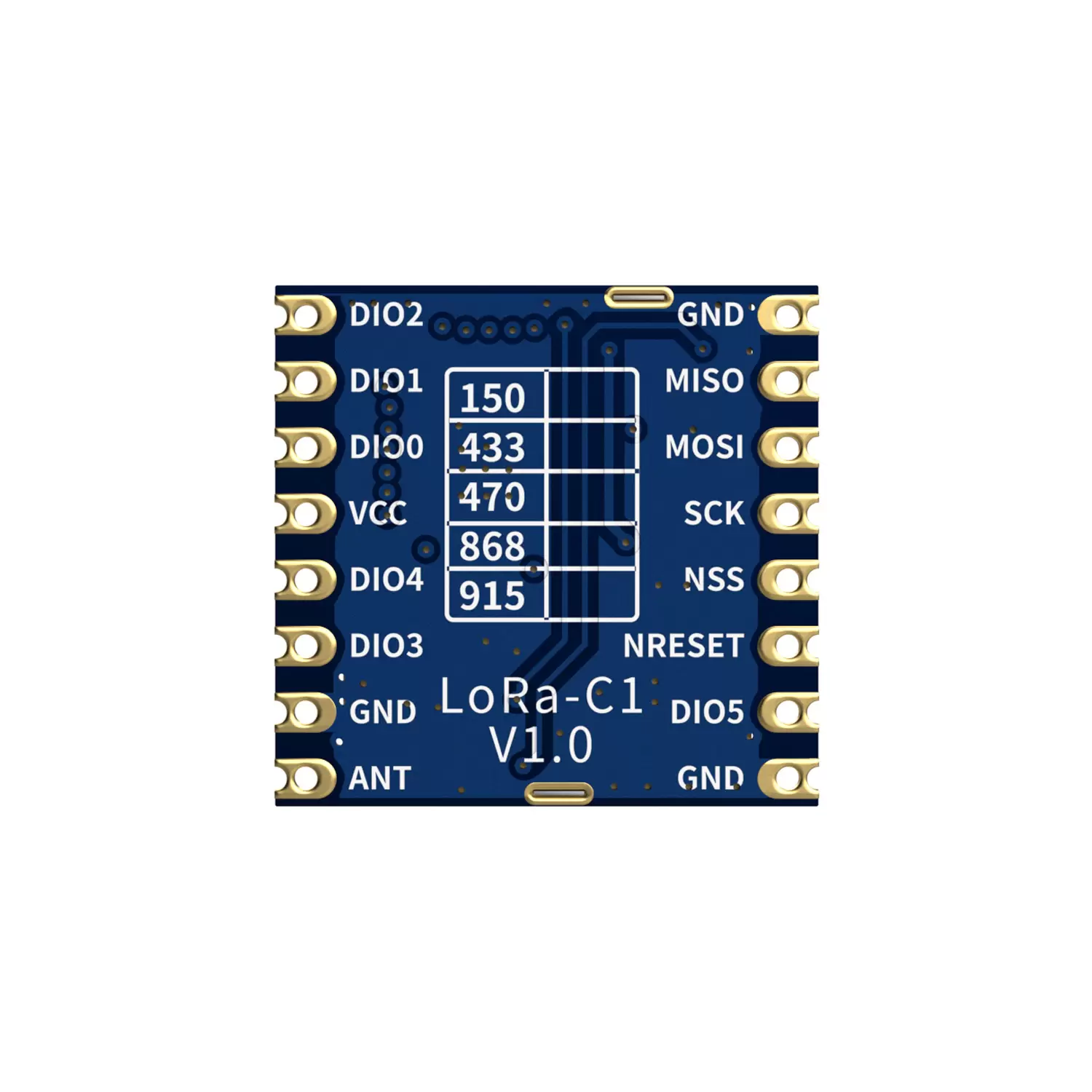

Merkmale des SX1278 LORA-Moduls LORA1278-C1
- Frequenzbereich: 433/490 MHz （Anpassbar 137-525 MHz）
- Empfindlichkeit bis: -139dbm @lora
- Maximale Ausgangsleistung: 20 dBm
- Niedriger RX -Strom: 10.3 mA
- Schlafstrom <1,5UA
- Datenübertragungsrate:@FSK, 1,2-300 Kbit / s
- @Lora, 0.018-37,5 Kbit / s
- Hervorragende Blockierungsimmunität
- Lora 、 FSK 、 GFSK -Modulationsmodus
- Eingebauter ESD-Schutz
- 127 dB Dynamikbereich RSSI
- Paketmotor bis zu 256 Bytes mit FIFO und CRC
- Eingebauter Temperatursensor und niedriger Batterieanzeige
- Betriebstemperaturbereich: -40 ~ +85 ° C
Anwendungen von SX1278 LORA-Modul LORA1278-C1
- Remote -Meter -Lesung
- Industrielle Kontrolle
- Hausautomation Fernerkundung
- Spielzeugkontrolle
- Sensornetzwerk
- Reifendrucküberwachung
- Drahtlose PC -Peripheriegeräte
- Gesundheitsüberwachung

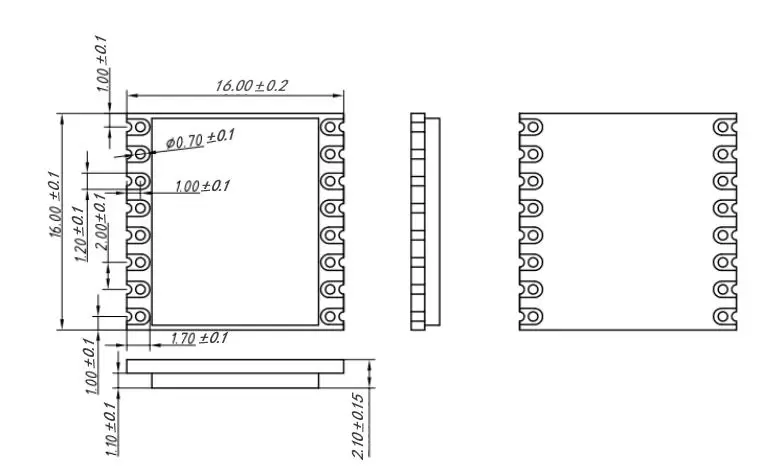

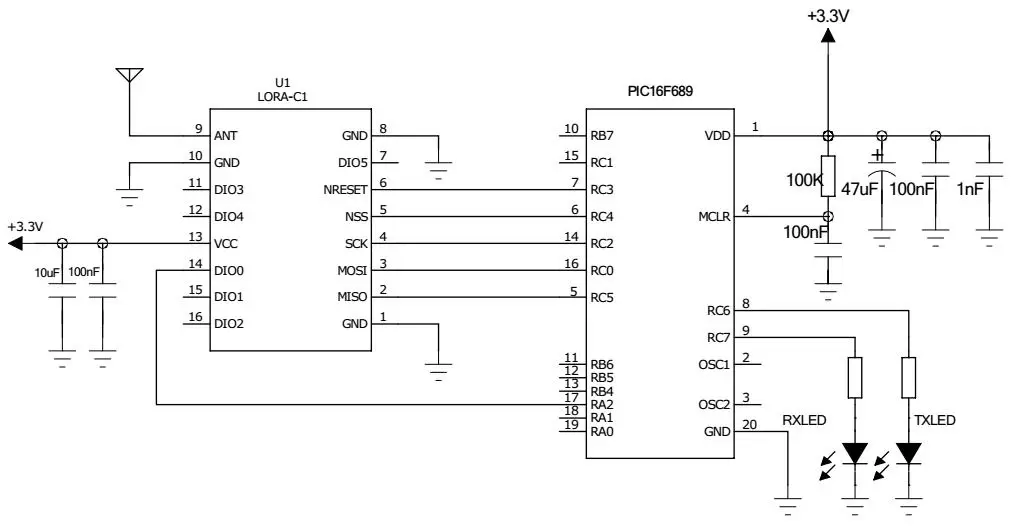

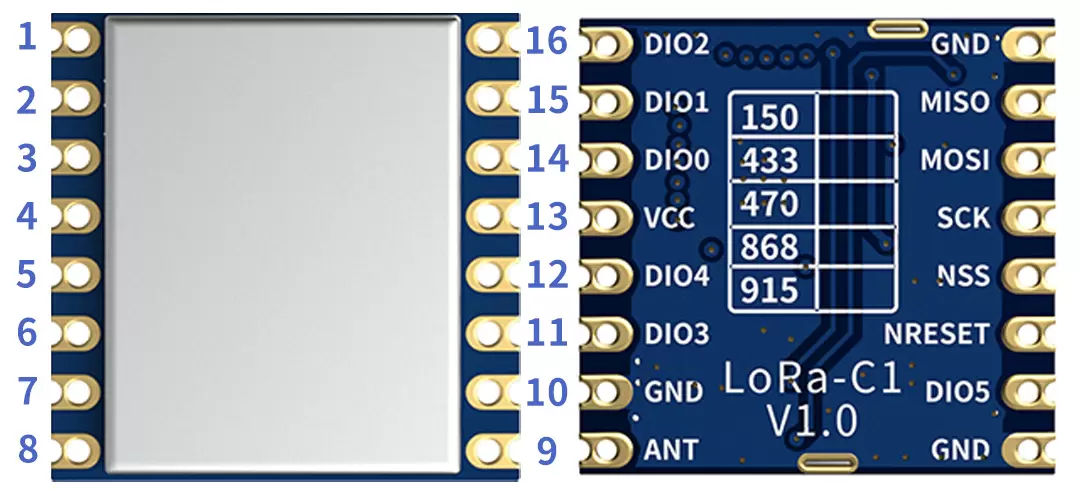

| Pin-Nr. | Pin-Name | Beschreibung |
| 1 | GND | Strommasse |
| 2 | MISO | SPI-Ausgabe für SPI-Daten |
| 3 | MOSI | SPI-Eingang für SPI-Daten |
| 4 | SCK | Serielle Uhr für SPI-Schnittstelle |
| 5 | NSS | SPI-Aktivierung |
| 6 | NRESET | Eingang zurücksetzen |
| 7 | DIO5 | Digitaler I/O, anpassbar |
| 8 | GND | Strommasse |
| 9 | AMEISE | Mit 50-Ohm-Koaxialantenne verbinden |
| 10 | GND | Strommasse |
| 11 | DIO3 | Digitaler I/O, anpassbar |
| 12 | DIO4 | Digitaler I/O, anpassbar |
| 13 | VCC | Angeschlossenes Netzteil (Standard 3,3 V) |
| 14 | DIO0 | Digitaler I/O, anpassbar |
| 15 | DIO1 | Digitaler I/O, anpassbar |
| 16 | DIO2 | Digitaler I/O, anpassbar |
