ANT+ Sportgesundheitsanwendungsprogramm

Das ANT+-Protokoll wird aufgrund seines geringen Stromverbrauchs und des praktischen Netzwerkaufbaus häufig in den Bereichen Sport, Gesundheit und Medizin eingesetzt. Das ANT+-Sportgesundheitsmodul wurde entwickelt, damit Benutzer das ANT+-Sportgesundheitssystem bequem aufbauen können.

Dieses Modul ist mit dem ANT+-Protokoll ausgestattet, das problemlos in Sportgesundheitsgeräte integriert werden kann, um die ANT+-Funktion zu unterstützen. Dieses Modul kann mit Standard-ANT+-Geräten kommunizieren, um Benutzern die Einrichtung eines drahtlosen Systems zur Überwachung der Sportgesundheit zu erleichtern.

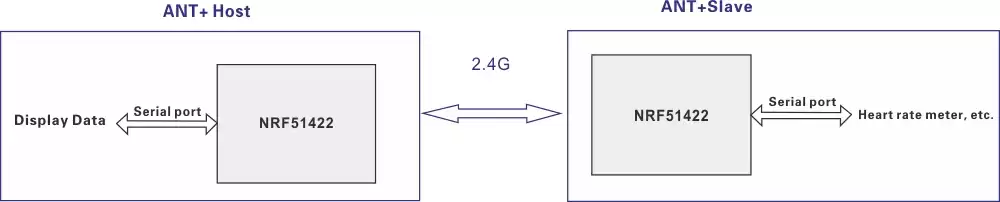

Der Benutzer kann Bewegungsdaten über die serielle Schnittstelle an das Modul übertragen, und das Modul überträgt die Daten automatisch über das ANT+-Protokoll. Gleichzeitig kann das Modul das ANT+-Signal empfangen und über die serielle Schnittstelle an das Gerät übertragen. Daher kann das Modul auf der Master- oder Slave-Seite des ANT+-Geräts eingesetzt werden.

Dieses Funkmodul basiert auf dem Single-Chip-Mikrocomputer NRF51422. NRF51422 ist ein integrierter 2,4-G-Wireless-Transceiver mit geringem Stromverbrauch und einem 32-Bit-Cortex-M0-Core-SOC-Chip. Der 2,4G-Funktransceiver ist für den Empfang und das Senden von Funksignalen auf der physikalischen Ebene verantwortlich, und der M0-Kern ist für die Kapselung und Analyse des ANT+-Protokolls auf der Protokollebene verantwortlich.

Dieses Modul zeichnet sich durch geringen Stromverbrauch, geringe Größe, einfache Struktur und bequeme Verwendung aus.

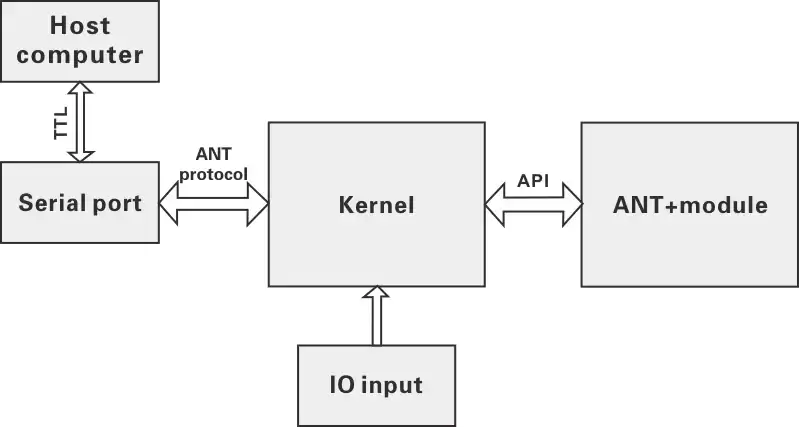

Die ANT+ Sportgesundheitsmodul-Software besteht aus 3 Modulen, nämlich dem ANT+-Modul, dem seriellen Port-Modul und dem IO-Eingangsmodul. Sein Rahmen ist in der folgenden Abbildung dargestellt:

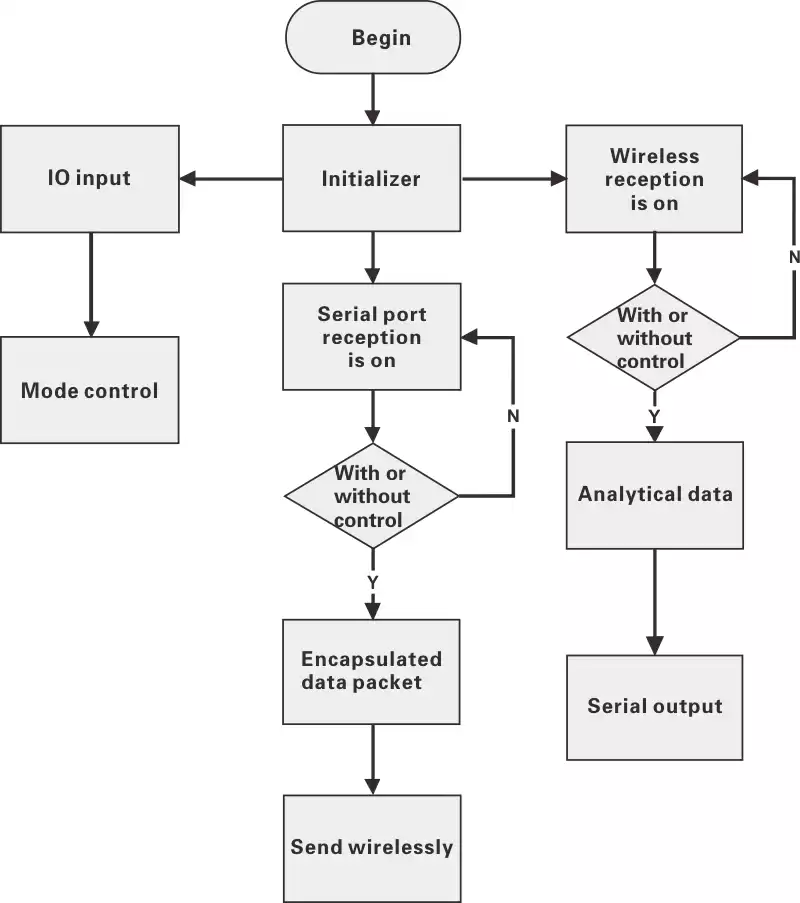

Systemflussdiagramm

Nachdem das Modul initialisiert wurde, beginnen die serielle Schnittstelle und die drahtlose Verbindung mit der Datenüberwachung. Wenn erkannt wird, dass am seriellen Port Daten eingegeben werden, werden die Eingabedaten des seriellen Ports gemäß dem ANT+-Protokoll gesendet. Wenn das drahtlose Signal empfangen wird, werden die gültigen Daten aus dem ANT+-Protokoll analysiert und über die serielle Schnittstelle ausgegeben.

Das ANT+-Protokoll bietet in vielen drahtlosen Anwendungen die Vorteile der Flexibilität und des geringen Stromverbrauchs. Ingenieure können einfacher hochflexible drahtlose Lösungen mit geringem Stromverbrauch entwickeln, um Anwendungen mit niedriger Datenrate wie drahtlose Sensoren zu realisieren.
